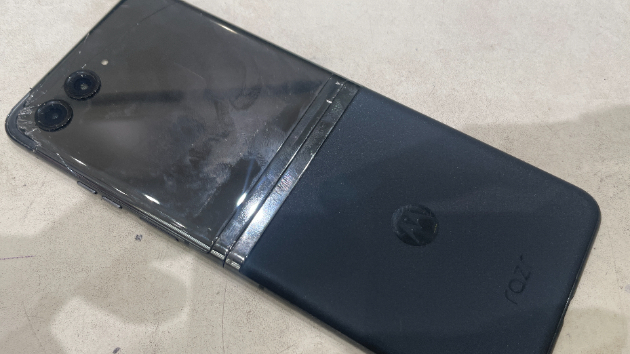

 motorola razr 60sは、まだ発売されてから間もない機種となりますが、やはり落下など強い衝撃を加えてしまうと破損は免れません今回はインナーディスプレイは無事にだったので、アウターディスプレイのみの交換修理となりました。この交換修理は分解工程も少なく簡単な修理の部類に入ります。１、アウターディスプレイ部分を温めるアウターディスプレイ部分は強力な粘着テープで本体と固定されていますので、しっかりと温めてアルコールを使用しながら専用の工具で画面を剥がしていきます。ディスプレイケーブルが本体側の基板に接続されているが分かります。２、ディスプレイのコネクターを外すディスプレイのコネクター上には金属製のプレートがネジで止められていますので、まずはこれを外していきます。プレートを外すとコネクターが見えるようになりますので、これを外します。３、新しいパネルを取り付ける破損したディスプレイを無事に取り外す事が出来たら新しいディスプレイの取り付けを行っていきます。新しく防水テープを貼り直しますので、本体側に残っているテープやディスプレイのガラス片をキレイに除去します。新しいテープを貼る際は位置がずれないように慎重に行います。位置決めが出来たら、テープが本体にしっかりと付くように作業を行います。最後に分解した手順の逆順で新しいディスプレイを取り付けて表示が問題がないかタッチ操作に問題がないかチェックを行います。まとめ折りたたみ式のアウターディスプレイ交換は難易度も低く気を付ける部分も殆どない為、修理経験が浅い人でも問題なく作業が出来るかと思います。

今回はmotorola razr 40 ultraのアウターディスプレイの交換手順の紹介になります。アウターディスプレイ交換はインナーディスプレイ交換と比較すると、かなり簡単な手順となります。１、アウターディスプレイを外す破損しているアウターディスプレイを交換する場合は神経を使う必要はないので、本体を温めてアウターディスプレイ部分を外していきます。２、ケーブルを取り外すアウターディスプレイを外す事が出来たら基板と繋がっているケーブル部分を外していきます。ケーブルコネクターの上に銀の保護プレートがあるので、これを外します。３、新しい画面を取り付けるケーブルの取り外しが完了したら、新しいパーツを取り付けて動作確認を行い問題が無ければ修理完了となります。まとめ インナーディスプレイの交換となると時間が掛かりますが、アウターディスプレイ交換は非常に簡単に作業が出来ます。 唯一気を付ける部分があるとすれば本体内部のアウターディスプレイケーブル部分以外のケーブルを傷つけないよう作業をする点になります。
