指輪

最近依頼受けたもので変わったもので変わったものは　指輪のモデリング

手書き図面の画像から　輪郭を抽出してモデリングします。

画像の輪郭トレースは　イラストレータで画像読み込んで　DXFデータに書き出しします。

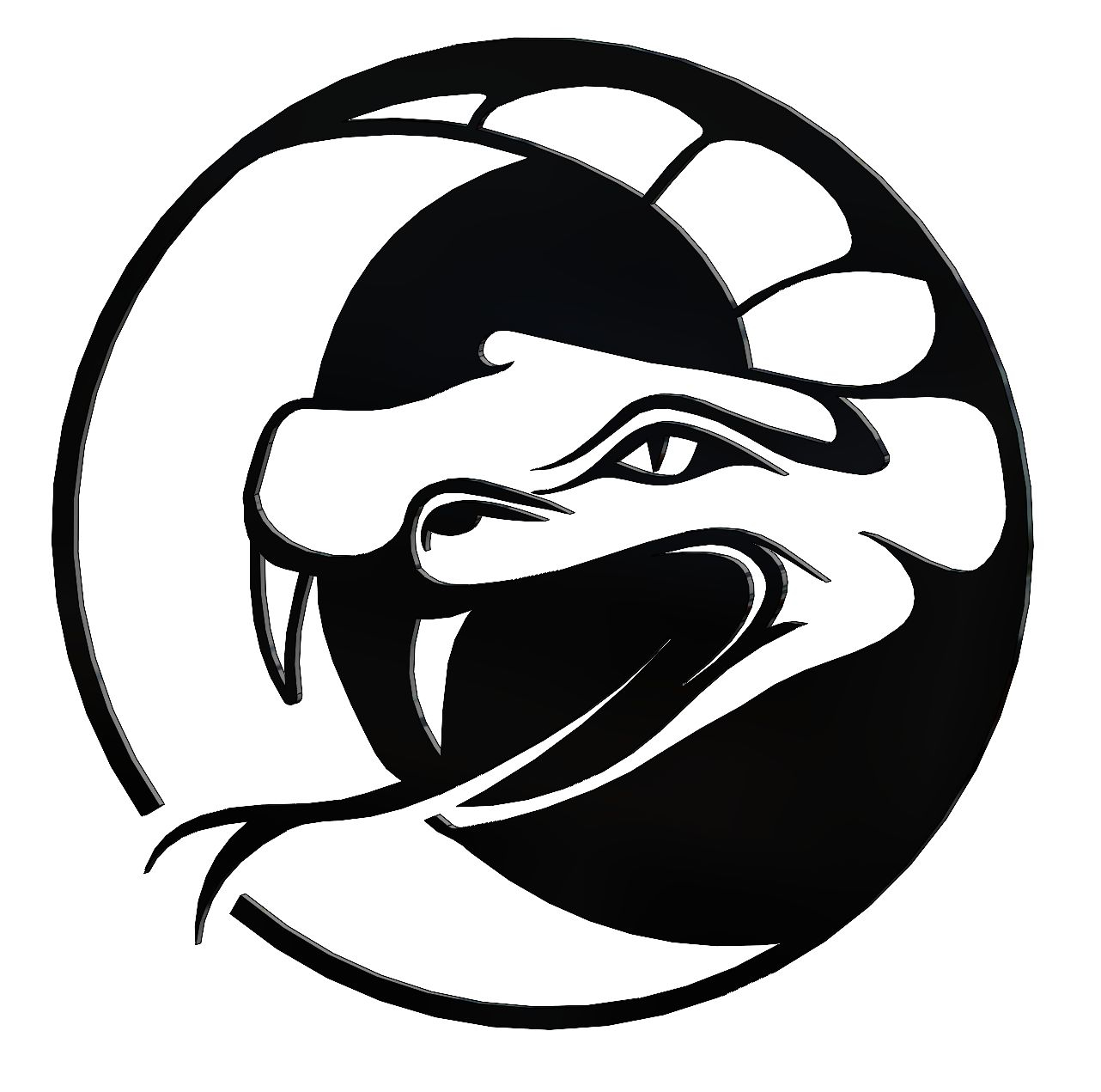

例えばこんな画像から輪郭を抽出して　3D-CADソフトで読み込みして　輪郭をスプラインでトレース。スプラインの形状を整えて厚み付け。

そうして出来上がったものはこんな風になります。

こういう風に作っておけば　いつでもスケッチをほかのところに転写したり

レーザー刻印機のデータにも使えます。さてその手法で手書き図面や画像から

必要な輪郭を抽出します。

これは　リング部分に彫り込むための手書きの図。平面だと簡単ですが

指輪はみての通り丸い。放射線状に模様を配置していかないと深さがまちまち

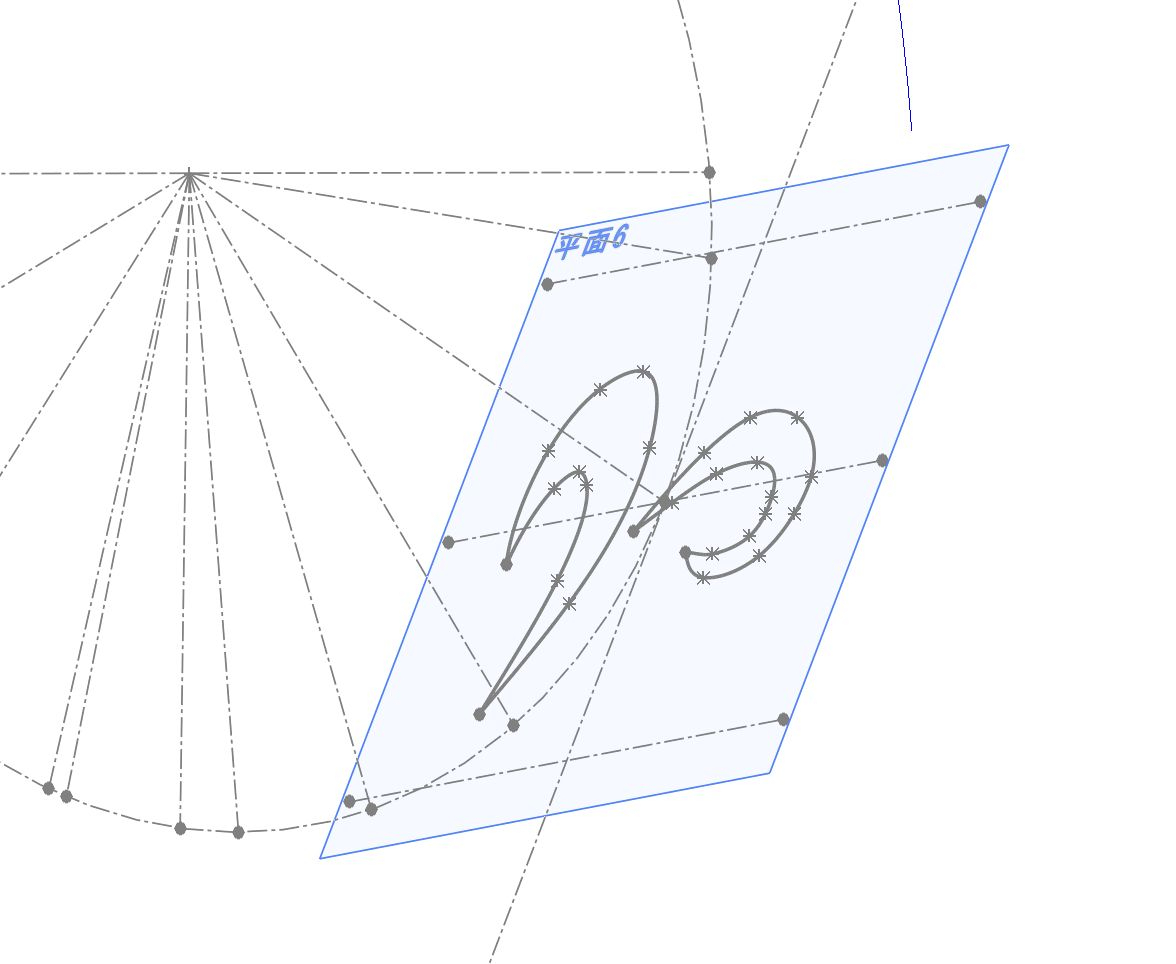

になります。中心から放射線状に線を出してその先端に平面を設定。そこに

この輪郭に厚みを付けていきます。

最初はどうしようかと思い悩みましたが　トイレに行ってるとき

はたっと思いついて。人間窮すれば通ず　というものでなんとか

アイデア浮かぶものです。

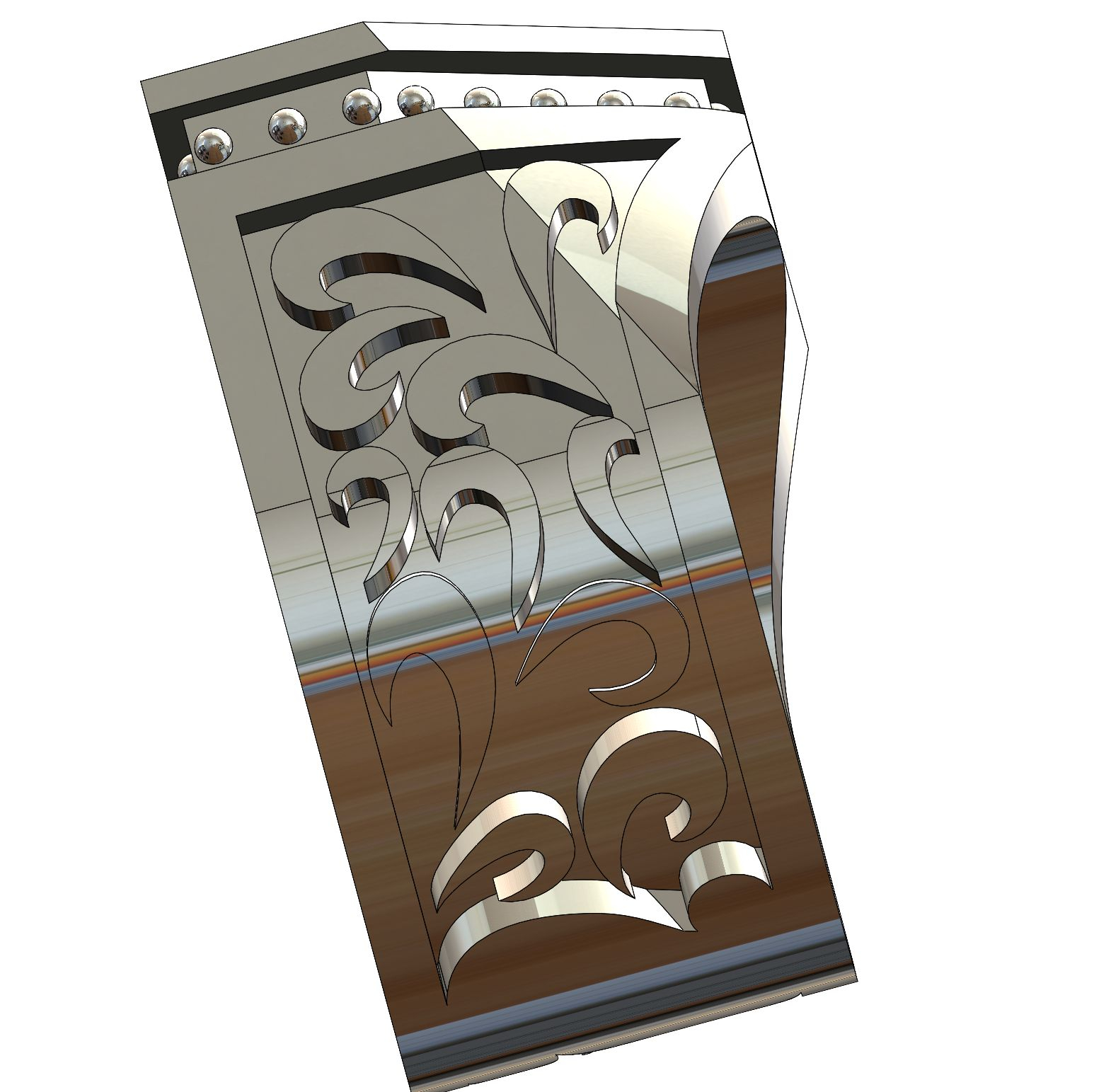

そうして完成したものがこれ。依頼主さんとの確認にも使えます。

ここで依頼を受けると　ほんといろんなことが経験できます。それによって

スキルも増えるしね。

全体の形がわかるように　動画にしてみました。
