煩雑化するUSB規格 #3

＃3はコネクタについてです。コネクタも乱立しててややこしいですが、ざっくり3種類に分けられます。

・Type-A

　PC側に搭載されているコネクタ

・Type-B

　デバイス側に搭載されているコネクタ

   Hub機能を有するモニター等にはType-A/B両方が搭載されています

・Type-C

　PC側、デバイス側の区別がなく、表裏の区別もない。最近スマートフォン

   やMac Bookに搭載され普及が広がっています。

Type-A、Type-Bについては更に、Standard/Micro/Miniに分けられ、ケーブル側をプラグ、受け側をレセプタクルといいます。MicroやMiniは元々モバイル向けということもありType-Bだけが普及しています。MicroｰAやMini-Bも規格上は存在しますが、現物は見たことないですね・・・

これらの他にMacro-Aのプラグ、Micro-Bのプラグをどちらでも受けられるMicro-ABというレセプタクルも規格上存在しますが、こちらも流通してないです。Standardは青いのがUSB 3.xのSuper Speed対応と覚えましょう。

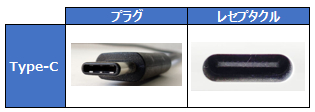

Type-Cは1種類だけです。

Type-Cはデバイス間で表裏を勝手に認識してくれ、挿入する時に区別する必要がなく使う側にとっては大変便利です。給電専用のType-Cケーブルなんかも売ってるので、購入時には注意が必要ですね。

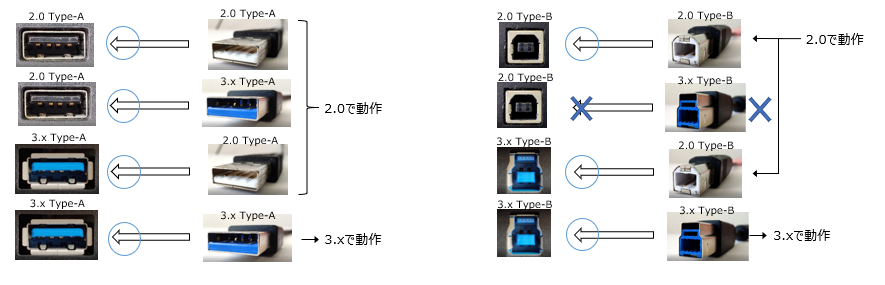

USBは基本的には下位互換なので、2.0と3.xのデバイスが混在しても2.0に合わせて動作してくれます。ただし、ケーブルの勘合には注意しましょう。特にStandardタイプ。

2.0 Type-Bのレセプタクルに3.x Type-Bのプラグは物理的に勘合不可です。

続く・・
