煩雑化するUSB規格 #4

今回は給電系について。給電系もややこしいんです。

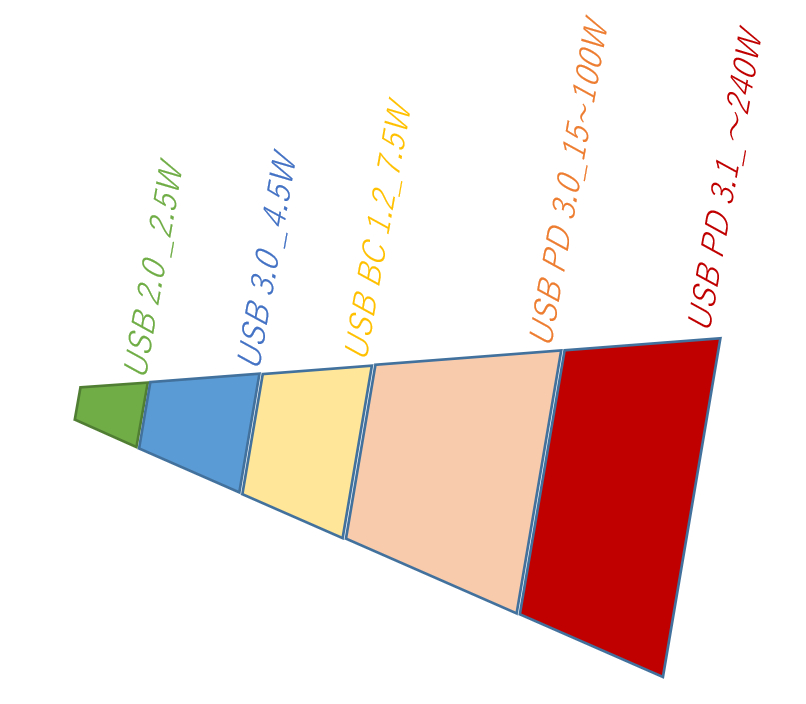

USB 2.0 : 5V/500mA

USB 3.0 : 5V/900mA

USB BC 1.2 (Battery Charging)  :  5V/1.5A

USB PD 3.0 (Power Delivery) :   3A,5A/5V,9V,15V,20V  Max.100W

USB PD 3.1 (Power Delivery) :   3.0に28V,36V,48Vを追加 Max.240W

USB BCはスマートホンのバッテリの大容量化に伴い、VBUSの供給電力をアップさせた規格でインターフェース規格とは別で定義されています。(USB-BCという規格がある）また、BC対応デバイスを識別するためのプロトコルも定義されています。2.1A対応の充電器とか偶に見かけますが、これはApple製品対応のためのもので、USB-BCから派生したスペックかな？出所がちょっとよくわかりませんが、正式に規格で定義されているものではないと思います。

USB PD3.0はノートパソコンやタブレットの充電も想定し、最大100Wまでの給電が可能となっています。(100Wは規格上の最大値で実際に何Wまで給電できるかは、その製品の仕様によります）

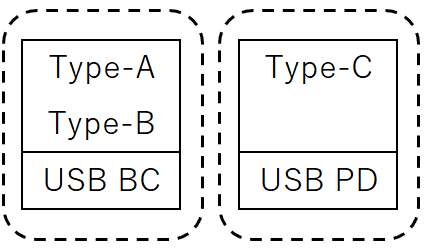

USB BCはType-A/Bコネクタ用の給電規格、USB PDはType-Cコネクタ用の給電規格です。なのでType-A/BではUSB PDをサポートしていません。

　　　　　　　　　　　　↓こんなイメージ。

※Type-A,B,Cについては「煩雑化するUSB規格 #3」を参照して下さい。

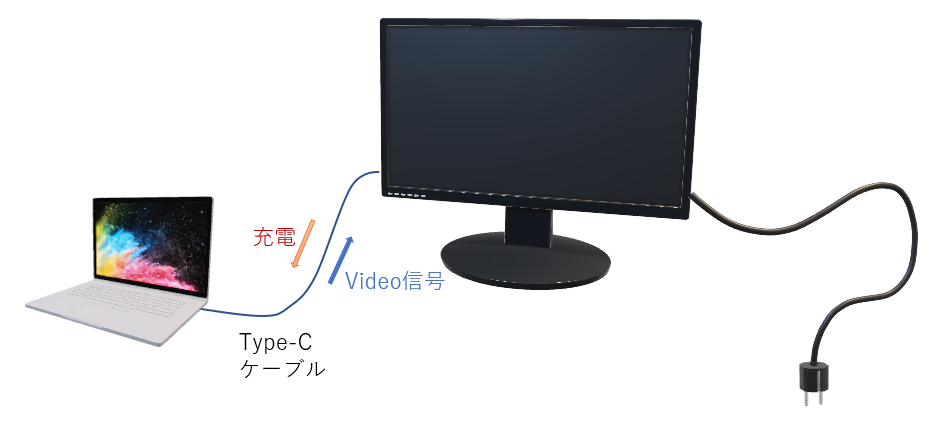

Type-CではこのようにNote PC側に電源が不要で、ケーブル1本で完結できます。使う側にとってはすごく便利ですね。

USB PD3.1の240W仕様はいろんなネット記事に出てますが、数日前に規格リリースがあったばかりです。240Wってどんなユースケースを想定してるんでしょうね？

つづく・・
