煩雑化するUSB規格 #5

ちょっと時間が空きましたが、USB Type-Cについてです。Type-Cって結局何ができるの？ってとこを説明していこうと思います。Type-Cコネクタは表裏の区別なく使えるってお話しを「煩雑化するUSB規格 #3」の中で説明しましたが、これって使う側にとっては何気に便利ですよね。どうやって表裏を判別してるんでしょう？

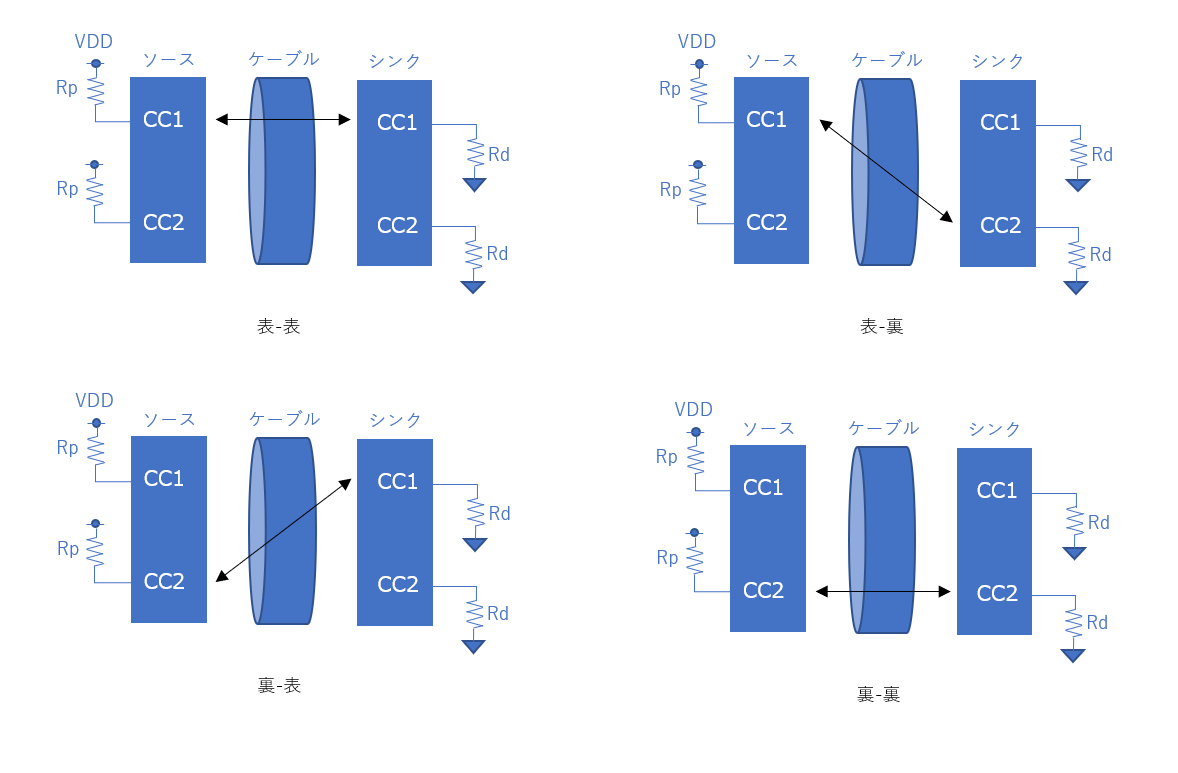

ソース機器/シンク機器側ではCC1とCC2ピンをそれぞれPullup/Pulldownしてありますが、ケーブル側にはCCピンが1本しかなく、ケーブル挿入時にCC1またはCC2のどちらかに繋がることによって判別しています。

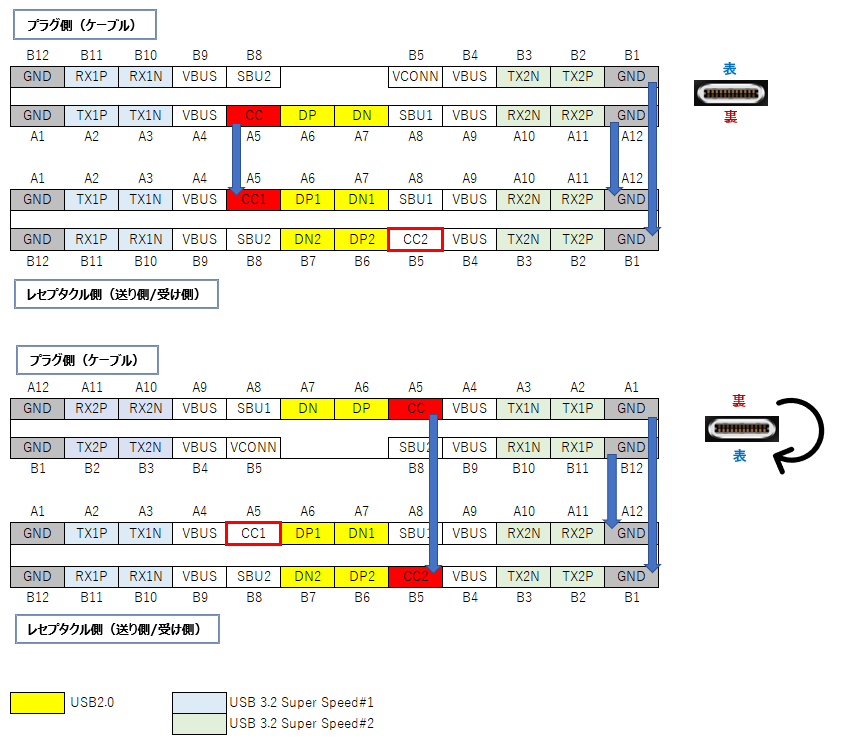

ちなみにピンアサインはこんな感じです。

どうでしょう？ケーブルを表で挿入するとCC1に接続され、裏で挿入すると

CC2に接続されますね。送り側と受け側はこのようにして、ケーブルの表裏を判別して、必要に応じて内部的にレーンスワップして辻褄を合わせます。

Type-Cでもう一つ特徴的は機能はAlternate Modeです。これはUSBの代わりにVideo信号が転送できる機能です。Display Port、HDMI、Thunderboltなどが規格化されていますが、実質普及しているのはDisplay PortとThunderboltです。(Thunderboltは現在USB4に統合されています。USB4は説明が長くなるのでここでは割愛。)　ここではDisplay PortのAlternate Modeについて説明していきます。

USB3.2で使ったりDisplay Portとして使ったり、どうやって動作モードを切り替えてるんだろう？と疑問が湧いてきますよね。ここで出てくるのがまた

CCピンです。CCピンはケーブルの表裏を判別するだけではなく、送り側と受け側の通信（ネゴシエーション）を行うのにも使用されます。ケーブル挿入し表裏判別後、お互いにAlternate Modeで動作するのか？何Laneで動作するのか？を予めCCピンで通信を行って取り決めを行っておくわけです。

ではAlternate mode対応ノートPCと通常のDisplay Portにしか対応していないモニターをType-C -> DP変換ケーブルを使って接続するとどうなるでしょう？ご心配なく！ノートPCは接続先が通常のDisplay Portと認識してVideo出力してくれます。

反対にDisplay Port対応PCとAlternate Mode対応モニターをDP -> Type-C変換ケーブルを使って接続するとどうなるでしょう？この場合も、モニター側が接続先が通常のDisplay Portと認識してDisplay Portで受けてくれます。

このように、従来機器との互換性もしっかりと考えられています。

最後にType-Cコネtおのクタを搭載した機器もAlternate ModeやPower Deliveryを全てサポートしている訳ではなく、機器の仕様次第なので購入の際は十分に仕様を確認しましょう。
