PCI-e延長ケーブルなんかの取り付け画像を上げてなかったので。本来なら上の画像のような延長ケーブルは要らないはずなのですがマザーボードかケースかどちらが悪いかは不明ですが、ビデオカードの映像出力コネクタがケースに干渉するので延長ケーブルでしっかりケースのスロットの間から出るように調整しました。本来なら魅せるためにスロットの方向を９０度くらい変更するために使うのですが、今回は場所を移動するために使ってます。だから余ったケーブルはたわんでいる状態で、このケーブルがまた硬いので意外とテンションが掛かっているようで怖いです。動作は問題なしですが、x8のビデオカードなので動作して当たり前かな。ファンで隠れる場所にもう一つM.2のストレージが接続できるので前に使っていたメインデスクトップのストレージを入れました。このストレージは途中で導入してメインデスクトップの他のパーツより新しいためもう少し流用して使っていてもとも思ってます。（多分ワークとかになるだろうけど）あとCPUファンは分厚い方に変えました。とは言え、以前から使っていたPWMのファンなのでいずれは交換も検討しないといけないかな。それまで新規で入れてた薄型ファンは左の外気取入れにしました。こっちの方がマザーにも干渉しないし。

現在使っているＭｉｎｉＰＣの前にはAMDのCPUのＭｉｎｉＰＣを買ってましたがWindows11プレインストールの状態で問題が多発したため、返品しました。なので最近ではAMDはAthlon64x2以来、実に20年ぶりくらいの使用になります。別にAMDは新規参入のメーカーでもないのでそれなりに問題無く動くとは思いたかったのですが、ＭｉｎｉＰＣがあれじゃあね。今回も覚悟を決めての購入でした。Windows11を入れるつもりではあったのですが、Windows10が使えるとの書き方だったのでWindows10でまずは動かしてみることに。とりあえずは動いたもののたまにUSBのリソースが足りないとかインテルでは絶対出てこないであろうエラーが出たり、ビデオカードの起動が遅いのか５画面のうち２画面が出てくるのが遅く、設定した画面のずれが出たりとAMDがソフトに弱いことが露呈されているようでした。リファレンスドライバがこれじゃあね。AI系のソフトにしてもAMDはかなり出遅れているようだし、グラフィック系のドライバもあんまり良くないようだし。（画面の綺麗さ（静止画像）などはNVIDIAなんかおよばないとは思うけど）この辺が改善されないと不安なまま使い続けないといけない。（そのためのバックアップのＭｉｎｉＰＣ（インテル）なんだけど）エイジングしていたら問題もおさまるのならそれでいいけど。

今回組み立てしたパソコンのスペックは以下の通りCPU：Ryzen9　7945HX（１６コア３２スレッド） With Radeon610MGPU：Radeon RX7600メモリ：32GBx2（PC5-44800）ストレージ：M.2 NVMe Gen4 500GB以下流用ケース：ATX　横置きデスクトップタイプ電源：750Wこんな感じですね。一つ忘れていたのですがケースが横置きで一応ATXマザーが入るもののスリムなため、今回のビデオカードは背が高すぎて電源ケーブルが干渉するためU字変換コネクタも買って使用しています。また、USBアイソレーターというものを使って音声のノイズ除去。毎度のことながら現物合わせなのでケーブルやら追加パーツなどを組みながら入れることになっています。

年末に組んでおけば今頃足りないパーツとか届いて完成していたかも。と後悔しても仕方がないけど、やっぱトラブルは出てくる時には出る。まず、メインデスクトップのケースを流用することを決めて内蔵パーツを撤去したのはいいけど今度新しいマザーを取り付けてビデオカードを挿した時に問題が起こった。ケースのカードスロットのバックプレートとビデオカードの位置が合わない。簡単に言うとビデオカードの映像出力端子がケースのスリットと重なって映像コネクタを挿すと干渉して挿せない。ケースが悪いのか？マザーが悪いのか？Mini-ITXなので１スロットしか無いから他のスロットがケースと合ってないと微妙に規格が変わってきている可能性も否定出来ないが１スロットなのでマザーの設計が悪いのか？ケースがMini-ITXの事を考えてないのか？ＣｏｏｌＭａｓｔｅｒのケースなのでそれは無いと思いたいがＡＴＸケースなのでMini-ITXの事なんか微塵も考えてない可能性もある。（本来ＡＴＸ、ＭｉｃｒｏＡＴＸ、Mini-ITXは同じバックプレートとスロット位置のはず）で、またMini-ITXのケースを買うか迷ったけどケースを買っても同じ結果だったら問題が解決しないのでPCI-e延長ケーブルを買うことにした。最近の「魅せる」ケースではあえてビデオカードを普通に挿さず延長ケーブルで延長したところにファンをこちらに見せて設置するために使われているケーブルだから本来の性能を発揮出来ないかも知れない。怪しい会社しか無いので動かないかも知れない。ここは賭けの部分だ。あと、ビデオカードがあまりにも大きくなっているので電源ケーブルが邪魔でケースが閉

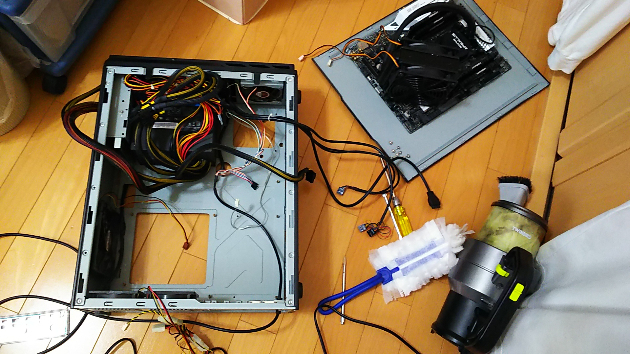

シンプルにキューブ型のMini-ITX用ケースで行こうと決めていたけど結局メインデスクトップのライセンスを持っていくことになり、将来的にメインデスクトップのパーツはあげることにしてたのもあり新たにMini-ITXのケースを買っても何か不具合があったらまた後戻りになるので、メインデスクトップのケースと電源を流用することに。それならビデオカードも買わなくても良かったのかもとも思いましたがRadeon RX570の消費電力とRadeon RX7600の消費電力が大差ないのでまあ心機一転ということでいいかと。インテルのSSDはあげますがM.2は最近買ったやつなのであげません。とりあえずはメインとなる今回組み立ての方に入れるかＭｉｎｉＰＣに入れるか、もしくはノートパソコンか（一番あり得ないが）。テスト用として置いておくのも手かな。メインデスクトップは例のタワー型密閉ラックに入れていたので遠隔でスイッチが欲しかったのですが、最近のはいいのが見つからずこれも流用することにします。こいつの欠点はケーブルが短い。それ以外の機能としては電源＋リセット＋パワー＋HDDアクセスの言うことなしの機能なんですが。マザーからCPUや簡易水冷は外す気力もなく、そのままの状態にしてます。ケースに入れたら即使えるはずなので。（ケースから外すときにバックプレートが妙に硬く取れなかった）電源は８５０Wくらい入れてたかなって記憶だったけど結局７５０W。今回のでは６００W～６５０Wくらいでいいのですが少しの間これで我慢。さてこれからMini-ITXのケースからパーツを外して取り付けます。

やらかしてしまった。サブデスクトップの置き換えなのでそいつのWindows10（Windows7）のライセンスが使えると思ってたのがやり方が間違って取り返しのつかない事に。皆さんも覚えておきましょう。マイクロソフトアカウントに紐づけしていたら大丈夫とだけあやふやに覚えていたのでそれが間違いの元。サブデスクトップは使わないからマイクロソフトアカウントから削除した。この先に削除したのが後の祭り。簡単に説明するとパーツの入れ替えでマイクロソフトアカウントに登録していたPCと入れ替えの選択をしないとライセンス認証出来ません。つまりライセンス認証しようとしてもマイクロソフトアカウントに前のPCが出てこないので終わりました。（すでに中身はあげたし）なので現在メインデスクトップの中を全バックアップを取ってそのライセンスを使うことにしました。（全然使ってないしね）バックアップに時間が掛かりそうなのでのんびり行くしかない。Windows11のライセンスを買ってもいいんだけどとりあえずはWindows10で運用してみて問題無ければWindows11にアップグレードするつもり。現在仮でWindows10で動かしてはいるけど１６コアはエグい。ファンも最低限でしか入れてないから動いているのかすら分かりにくい。今回のはメインデスクトップとの入れ替えになるのでライセンスはそれでいいけど、予定外の状況に若干戸惑ってますね。ＭｉｎｉＰＣとか中古のノートパソコンはライセンスがあるので足りない状況にはならないのが助かるが、１つライセンスが消えたのが残念。（もちろん正式なライセンスを買っているので勿体ないのだけれど）

年末にこのマザーが来る前にこのマザーのドライバーを見つけていたような気がするのだけれど、いざインストールしようと探すとない。そのままページを置いていたらいいんだけど、これ前にもあった気がする。年末年始とかサポートがしたくないからドライバーサイトをリンクしないようにするパターン、それじゃないかな。割とあるんだよな、本当かどうかは別で。サポートからドライバーとかのリンクに行こうとするとなぜか製品の方に行ってループする。なんで？リファレンスドライバがあるからまあ今回は我慢するが年末にページが開いた時にダウンロードしておけばよかった。もしかしたら探し方が悪いのか？って思ったりもするがループしている時点でもうおかしいとしか言いようがないんだよな。

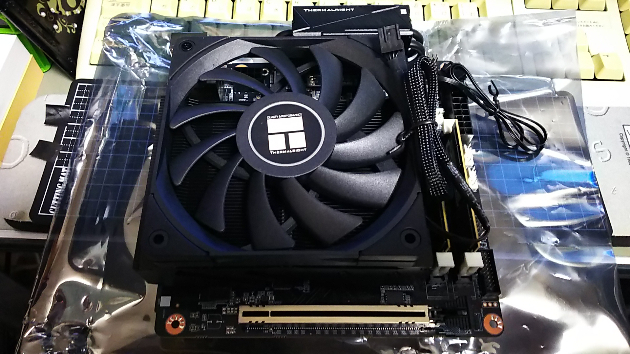

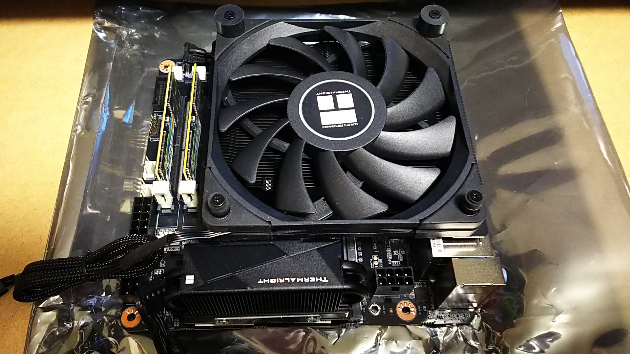

それほど組み込むものはないのだけれど。CPUのヒートシンクは取り付け済みで出荷されているので後はファン取り付けのステーを取り付けて後付けのファンを付ける。今回はタイミングがいいのでファンは薄型のを新規購入。薄型はいいんだけどあまりにも取り付けボルトが長い（普通厚用）ので片側がフィンに干渉しそう。フィンに浸食してボルトを回しきる人もいるけど私はしたくないのでボルトの間にスペーサーを入れた。どちらか４つあったらよかったんだけど、無かったのでその場しのぎ。（下側は以前に使ったものが残っていた。上側はファン付属のもの）メモリも取り付けて、M.2のストレージとそれを冷やすヒートシンク＋ファン。ファンが裏側なのでヒートシンクだけみたいに見えるけど。とりあえずここまでゴテゴテパーツを取り付けてからケースに入れるのは性分に合わないのだけれど、今の組み方はそんな感じのようだ。（昔はマザーをケースに取り付けてからパーツを取り付けていた）とりあえずはケースに入れてビデオカードは取り付けずに動作確認。（ビデオカードの８ピン電源は今の電源ではコネクタが無いため。悪あがきで変換ケーブルを調達中）

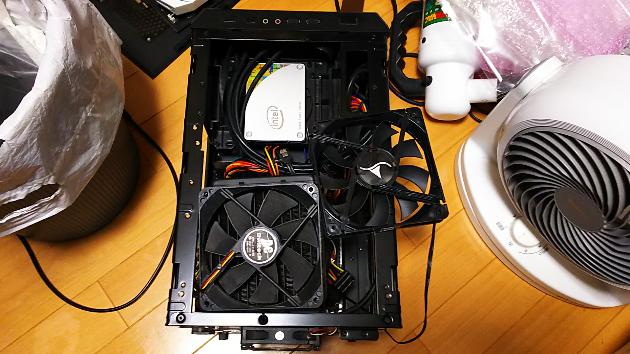

今回はメインデスクトップをそのまま残して（放置して）サブデスクトップのケースにメインデスクトップになるパーツを組み込みます。なので今入っている（以前からかなり使っていない）パーツをバラしてます。このPCのパーツはCorei7-4790K＋H97チップセットのマザーでかなり前にSSDが壊れて放置してました。サブの役割はノートパソコンが代行していたのと省電力だったためSSDを入れて復活させたけど使う事無くそのままでした。（壊れたSSDを発掘）なので化石のような状態。まあそれ以上どうとすることも無かったけどMini-ITXのキューブタイプのケースは気に入っているので中身を出してケースと電源を再利用。と思っていたのですが、電源がかなり容量が少ない。バラす前には650W程度のものは入っているつもりだったのですが中身を確認すると520Wとかなり低い。しかも８ピンと６ピンが１つづつ。650Wの認識はもう一つのあげたPCに入ってたやつか？（メインデスクトップは850Wはあるかと思われる。）仕方ないから650Wくらいのを買うかな。（容量はそれほど要らないはずなんだけど）

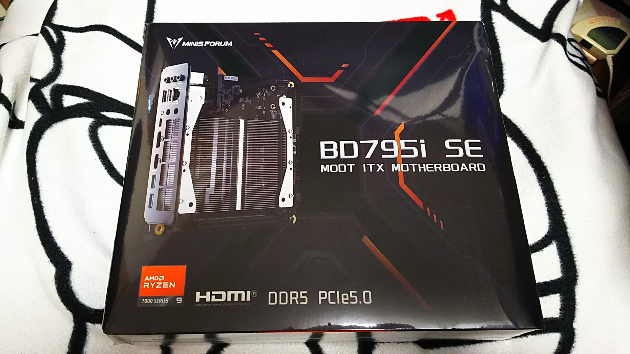

今回のメインディッシュのパーツが来ました。組む前にどういうパソコンを組むかネタばらし。今回のはマザーとCPUが一体（同梱）のものになります。MINIS FORUMのBD795i SEというマザーボードでCPUはAMD Ryzen9 7945HXが付いているものです。CPUのスペックが16コア32スレッドでゲーミングノートパソコンとかに一部採用されている省電力タイプのものになります。デスクトップのRyzen9も考えてはいたのですが、電力消費が高いので使っていて電気代を気にするのも精神衛生上良くないことから最近ではＭｉｎｉＰＣを使っていたのですが、それの延長上の位置づけです。このCPUを使ったＭｉｎｉＰＣはまだ無いので、また将来的に出るかも分からないのでこの機会にこのマザーボードを購入。電源はATXの組み立てパソコンタイプのものを使うことにはなりますがかなりの省電力に期待をしています。ようやく2ケタのコアを使えるようになります。（なんでスマホ画像は回転して保存するんだろう？）

年末に久々に新調した組み立てパソコンのRyzen9 7945HXの不具合はゴールデンウイークのWindows11化によって引き起こされた。もっと言うとその現実から逃避したかったのであえてWindows10で動かしていた。それ以前に買ったAMD系のＭｉｎｉＰＣ UM790PROが最初からWindows11でこの不具合が発生し、返品間際にWindows10をインストールして不具合が解決したので、7945HXの方はWindows10で運用していた。流石にドライバの更新とかチップセットドライバーも更新されたので不具合は回避されていると期待もあってのWindows11化である。しかし、不具合は解決していなかった。どんな不具合かはそれまでの記事で紹介したが、似たような環境下でIntel系は全く問題は発生せず、AMD系のみが問題が発生する。こんなの10年も使えないだろ、って思いたくなるくらいだ。設定をいろいろいじったりしたが全く解決に至る兆しなし。メーカー？側にも問い合わせするも私がやってる以上の事はなし。というか一般的には起きないのだろうか？良く分からない。

ほぼ１日（８時間程度）機嫌よく動いていたので問題解決したのかなと思っていたのだが、再起動したら（正確には少し時間を置いて）問題が出た。う～～～ん。なんなんだ？Intelは安定していて、逆に不具合が出ないのが不思議なくらいだけど、まあ組み立てパソコンではなくＭｉｎｉＰＣなので比較にはならないかも。とは言えAMDのＭｉｎｉＰＣもいろいろやった挙句に問題解決はしなかったので、何が原因かは不明だった。今回の問題でサウンドドライバ辺りが問題ということのようである。方やAPU内蔵GPU、方やAPU＋外部ビデオカード（AMD）。問題なのはAMD系としか共通点は無い。互換サウンドドライバを探そうにも外部チップでは無いようで型番すら無い。Windows10に戻そうと思ったが、いろいろ後から入れたりしたからか、「戻せません」ってWindows11に言われてしまった。戻るも地獄、進も地獄。笑えない。（かなりの出費だから）

何のことを言ってるかというと、年末に自作したパソコン、AMD系なので以前購入・返品したＭｉｎｉＰＣと同じ問題現象が出ていた。年末に自作したＰＣは一応デスクトップでRyzen9 7945HXでCPUのマザーとRX7600のビデオカードといった構成。だからと言うか問題が起こった。ほぼ構成は違うと言っていい状態だけど同じなのはディスプレイが・4K DP x2・2K HDMI x2（うちDPあり）くらいしかない。しかも問題はインテルのNAB7では起きない。肝心の問題現象とは・FirefoxやChromeなどで動画（YouTube）再生でと1～2分くらいで動画の音声が止まったり動画自体が止まる・VLCなどで動画再生（MP4）で1～2分くらいで動画の音声が止まる（動画はそのまま動いている）・サウンド設定で音声出力デバイスの設定を弄ると音が出るがまた同じ状況が発生する返品したUM790PROは結局問題解決せずだった。今回のRyzen9 7945HXはしばらくWindows10で使っていたのでWindows11では検証していなかった（検証が怖かった）。が、GWにWindows11を入れて不具合がやっぱりあったという状況。最近になってAMD系のリファレンスドライバ（とか昔は言ってたが）というか純正ドライバにチップセットの方もリリースされていたのでそちらでなんとかなるかと思ってWindows11をインストールしたがダメだった。しばらく格闘したが問題解決はせず「こりゃ、しばらく様子見か、最悪AMD系を諦めるか」とIntel系のＭｉｎｉＰＣなんかを物色していた。数日前にビデオカードのドライバがAMDで

まあそれほど致命的ではないものの、今使っているRyzen9 7945HXには若干の不安定さがある。ビデオカードもAMDではあるけど、以前のメインマシンで使っていたRX570では不安定さは無かった。（ドライバのバージョンで少しは）今回はWindows10で動かしているが、エクスプローラーが再起動したりUSBデバイスのリソースがみたいなエラーが出ることがあった。いずれも終始出ているわけではないので少しずつドライバとかがアップデートすればいいのだろうけど、Windows10なので期待は出来ない。そもそもこの世代のCPUとかはWindows11がターゲットなのだろうからWindows10で動かしている（動いている）のがおかしいのかも。しばらくはWindows10で動かして、その後長期休暇の時にWindows11にアップデートするつもりだ。この時やはり動画トラブルなど出たらAMD特有の問題として片づける必要がありそうだ。しかし、そんなトラブルは聞かないので個人固有の問題なのだろうけど。

いや、マジで。確かにNPUとか無いけど現状でもGPUを代用したりしているから現状の１６コア３２スレッドならばマジで１０年は戦えそうだ。（メインデスクトップは６コア１２スレッドで当時から少なかったけどほぼ１０年戦った）とは言え１６コア３２スレッドは暴力的なパワーだ。メインデスクトップでは物足りなかったパワー、ＭｉｎｉＰＣでも６コア＋８コア２０スレッドでも足りなかったが、同じアプリを全部動かしてもＣＰＵのパフォーマンスグラフは振り切るどころか動いていないグラフの方が多くみられる。「マジで？」これなら実コアの１６コアだけって設定でも問題無さそうだ。その分消費電力も抑えられるかも知れない。ＭｉｎｉＰＣは８コア（Ｅコア）がフルで張り付く場合があるが逆にそいつらが熱を発散してるから６コア（Ｐコア）が動けなくなっているような状況も見られる。８コアの方は稼働数を減らすと逆にいいかも。ハードウェアを組み立てが終わったら設定等ソフト部分になるのでこちらは気軽に試せるからいい。

撮影するの忘れたのでまたいずれ。グラフィックカード延長用のケーブルが届きました。それとは別でメインデスクトップは以前から音声にノイズが酷くのってたのでこれをどう改善するかも問題に出てきました。マザーボードとビデオカードを入れ替えほぼメインのパーツの入れ替えをしたのでノイズの部分は無くなったのでは？と考えたが甘かった。こうなると電源では？と考えたが電源の出費は今更ながら無駄にはならないかとも考えた。メインデスクトップの電源はかなり過去から使っていたが最初は問題が無かった記憶がある。同じラインで聞いているのだからどう転んでも他の原因が見当たらない。とは言え電源を替えて問題が解決しないなら出費が勿体ない。では何が原因で音声にノイズがのっているのか？サブデスクトップの電源も余っているのでそちらに交換してみるのも可能とは考えたものの手間の割にメリットは感じなかった。（電源容量が低いし）なのでますますやることが分からなくなってきた。とは言えUSB DAC（デジタル）での音声にノイズがのるのはかなり不思議ではあった。最初のメインデスクトップの構成を思い出してみるとヒントがあった。最初はPS2ポートでキーボードもトラックボールも繋いでいたはず。そしてマザーボードが少し新しくなりPS2ポートは１つとなった。その時にトラックボールも仕方なくUSB無線タイプに変更した。そうだった。その辺りだったかも知れない。PCで音楽をあまり聞かなかったから気にはならなかったのだろう。その後、いろいろあったがそういえば最近ノートパソコンの音声でも同じようなノイズの体験をした。音声にのるノイズは画面の操作をしていると

まあそりゃそれぞれの出力ポートを集めたら７つ（４つ＋３つ）になるからこれくらいの画面数は平気。＋３つの方はＣＰＵ内蔵ＧＰＵなのでＣＰＵ負荷があるかと思ったけどそれほどでもない。むしろ何も無かったかのような動作にも驚き。ＣＰＵ自体８コア＋８コアのデュアルＣＰＵ的な部分があるのでインテルのように同じキャッシュをＰコアとＥコアが取り合ってＥコアの速度が遅い所に引っ張られるようなことは起こらず、ＡＭＤはとても快適。本当に１０年持ちそうだけど、今度のＺＥＮ６アーキテクチャに興味があるのでそこでまた買い替えるかも知れない。

４Ｋディスプレイを追加接続した画像。それまではサブで動かしていたけど、まだまだ今のメインマシンで接続出来るので試して見た。ビデオカードが４Ｋ６０Ｐが４つの表示領域でＣＰＵ側が４Ｋ６０Ｐが３つ（８Ｋ６０Ｐが１つも可）。負荷的には全然。当たり前ではあるがこれだけで負荷が掛かっていては何も出来ない。以前のメインマシンはPCI-e3.0が３２レーンあったのでビデオカード２枚挿してってのでもフルレート動かすことは出来てもＣＰＵの転送でかなりの負荷が掛かっていた。それから１０年以上経ったらそれくらいは平気になるのだろう。

相変わらず設定をいじってますが、納得がいく設定が決まらない。フルパワーで動かしてもたかだか7945HXなのでそんなに消費電力が高くはないはずだけど、絞れるところは絞りたい。最大限省電力したけどパワーが足りないってこともない。でもなぁ～。煮詰まらないと言うより煮え切らないと言った方がいいか。まあ全体的にディスプレイも含めて３ｋｗは出てくるけど、それでも以前のメインデスクトップから比べると少し低い。６コアと１６コアの違いもあるし、メモリスピードやら全体の処理速度なんかはかなり上がっているのでこれでもいいのかと。ただやはり人の欲求とは底なしなのでこういうところは面倒な感覚。

ライセンス認証がどうのだとかあったけど、６ピンを８ピンに変換するケーブルがようやく昨晩届いたのでビデオカードを組み込むことに。ビデオカードが入りません。どういうこと？ビデオカードは２スロットのものまで入り、ファンはだいたい３つのものまでギリ入る仕様だったのですが、年月が経つと古臭い仕様になってました。今回のビデオカードはギリ２スロットで２ファンのため入るつもりでしたがバックプレート側が太っているのか残念ながらそちらが干渉してしまい、ビデオカードを入れることができませんでした。ケースを買いなおすか、メインデスクトップのATX用ケースに入れ替えるか。後者が現実的なのですが、それにしても・・・。

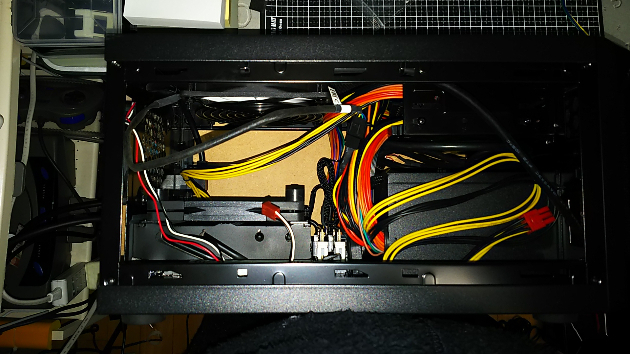

いやいや、動作確認とかOSとか入れろよって言われそうだな。そこまで時間は掛かってないけど実は中身をあげるって連絡入れたら速攻で来たので話し込んでしまった。マザーボード入れて配線をとりあえずして、ケーブルを邪魔にならないようにしたらなんかもう「出来た」感じで今日は終了でいいかって。ビデオカードが電源の関係で８ピンが無いから取り付けてないのでその状態でも動作チェックとかOSとか入れられるけど。明日に変換ケーブルが来るのでそれで一緒にしてしまうのもアリかと。（昔ならもっと情熱というかあったんだけど）
