石留めを考慮したCADについて

ジュエリー用CADのご依頼には、宝石付きのジュエリー制作があります。

今回は、

「石を使ったジュエリーCADをご依頼いただく際の注意点」

について、簡単にご説明します。

※今回は、1辺（または直径）5mm以上程度の“一粒石”を想定しています。

※メレダイヤなどの細かいパヴェについては、また別の機会にご説明します。

---

■ 石が決まっている場合は、必ず画像をお送りください

【必要な情報】

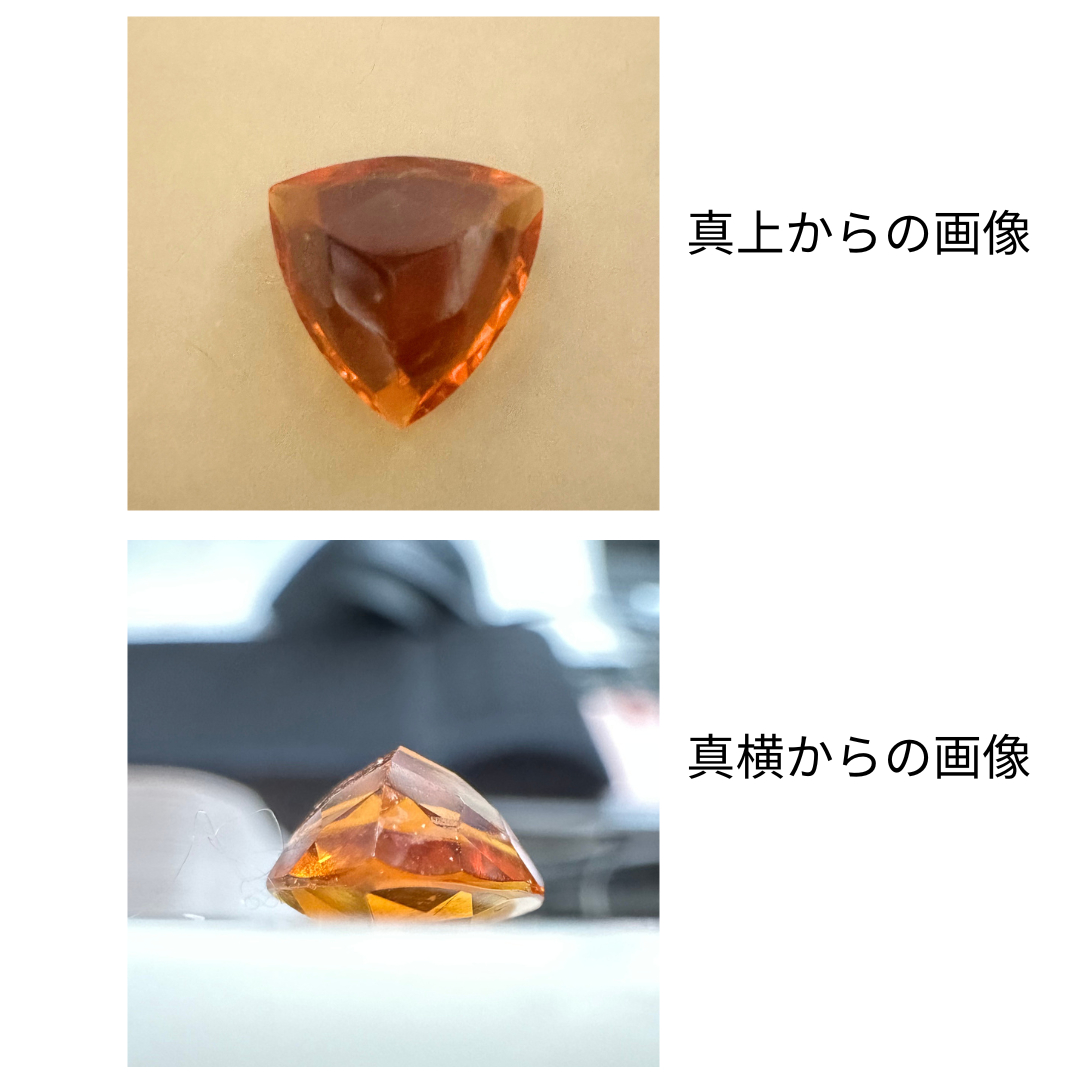

・石の画像（2枚以上）

→ 真上から

→ 真横から

できるだけピントの合ったものをご用意ください。

・石の実寸

→ ノギスなどを使って、

「縦・横・（可能なら）高さ」

を測ってください。

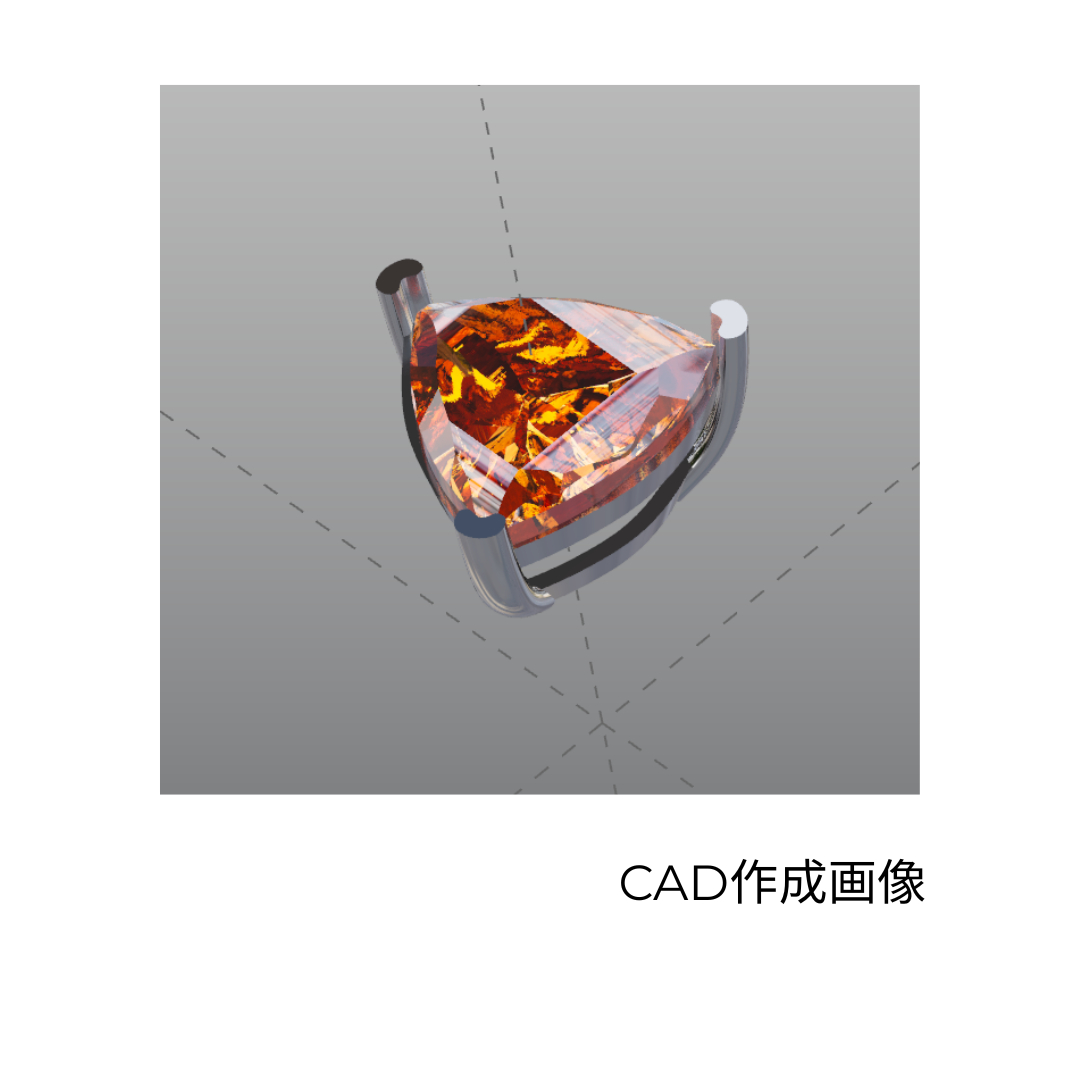

石の画像と実寸法を使ってCAD上で設計していきます。

---

■ 石がまだ決まっていない場合

予定している石サイズをお知らせください。

例：

・6mmラウンド

・7×5mmオーバル

など。

---

■ ここで重要な注意点があります

CAD数値＝完成サイズ　ではない、ということです。

CAD上ではぴったりでも、

・3Dプリンター出力

・鋳造

・ゴム型制作

・研磨

などの工程を経ることで、実際には収縮や誤差が発生します。

そのため、CADデータ上でぴったりに作ってしまうと、完成後に

「予定していた石が入らない」

ということが起こる場合があります。

---

■ そのため、制作時には調整を行います

実際には、

・使用するプリンター

・樹脂の種類

・キャストショップ

・ゴム型の種類

などによって、最適な調整数値（拡大率）が変わってきます。

また、調整はCADで行う場合と、プリンターソフトで行う場合があり、先々の用途によって　どちらでおこなう方がいいかも変わってきます。

そのため、制作方法も含めてご相談いただきながら、できるだけ完成イメージに近づけられるよう進めています。

---

石付きジュエリーは、CADだけで完結するものではなく、実際の制作工程との連携も大切になります。

ご不明な点がありましたら、お気軽にご相談ください。
