iPhone 6s Plusの画面交換修理の手順紹介

ホームボタンが搭載されたiPhoneの画面交換修理は移植するパーツも多く、

手順も多いですが、慣れてしまえば難易度は低い修理となります。

---

１、画面を開ける

iPhone 6s Plusの画面開けの作業は画面の粘着が殆ど無いので、専用の工具を使用すれば簡単に開ける事が出来ます。

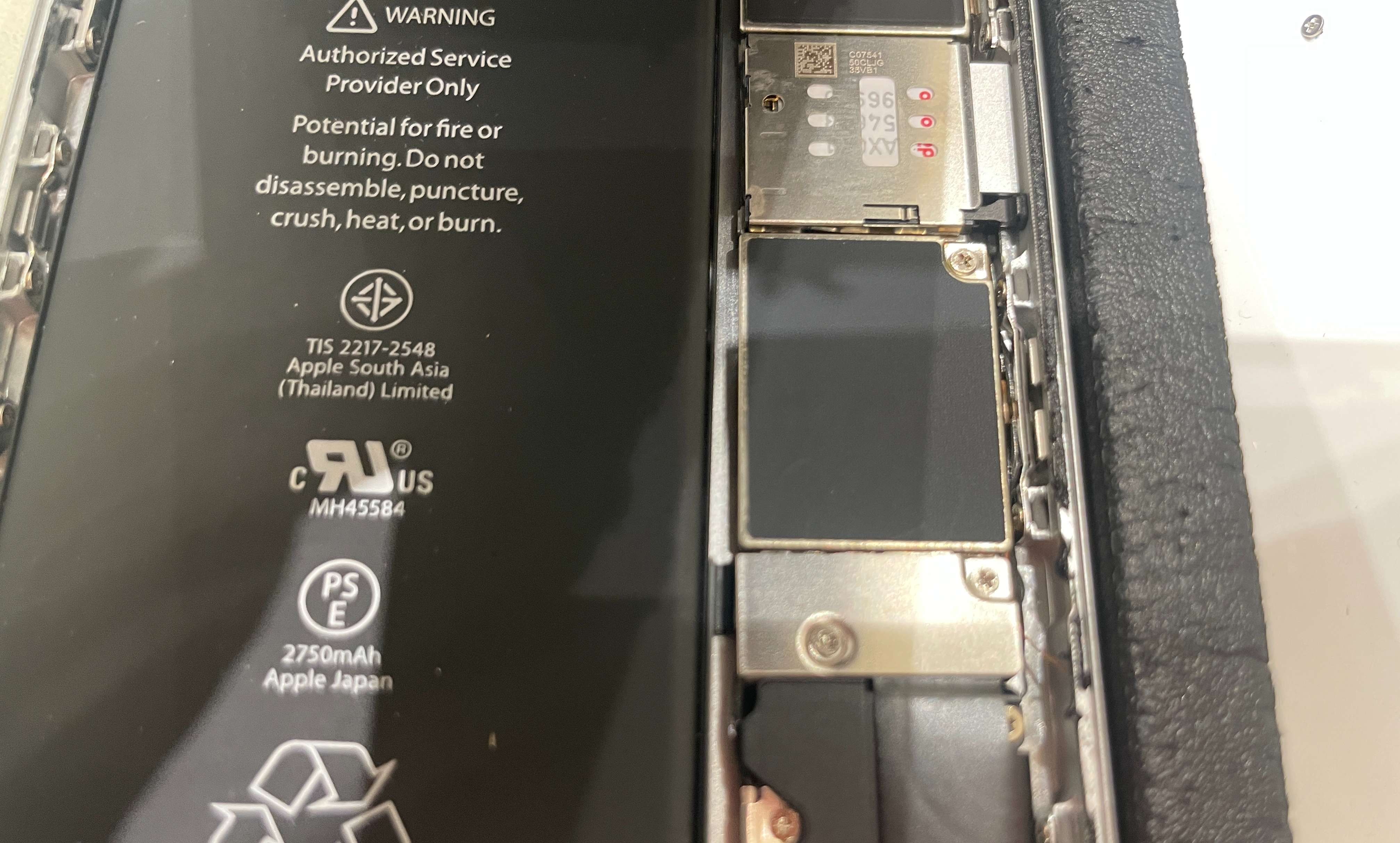

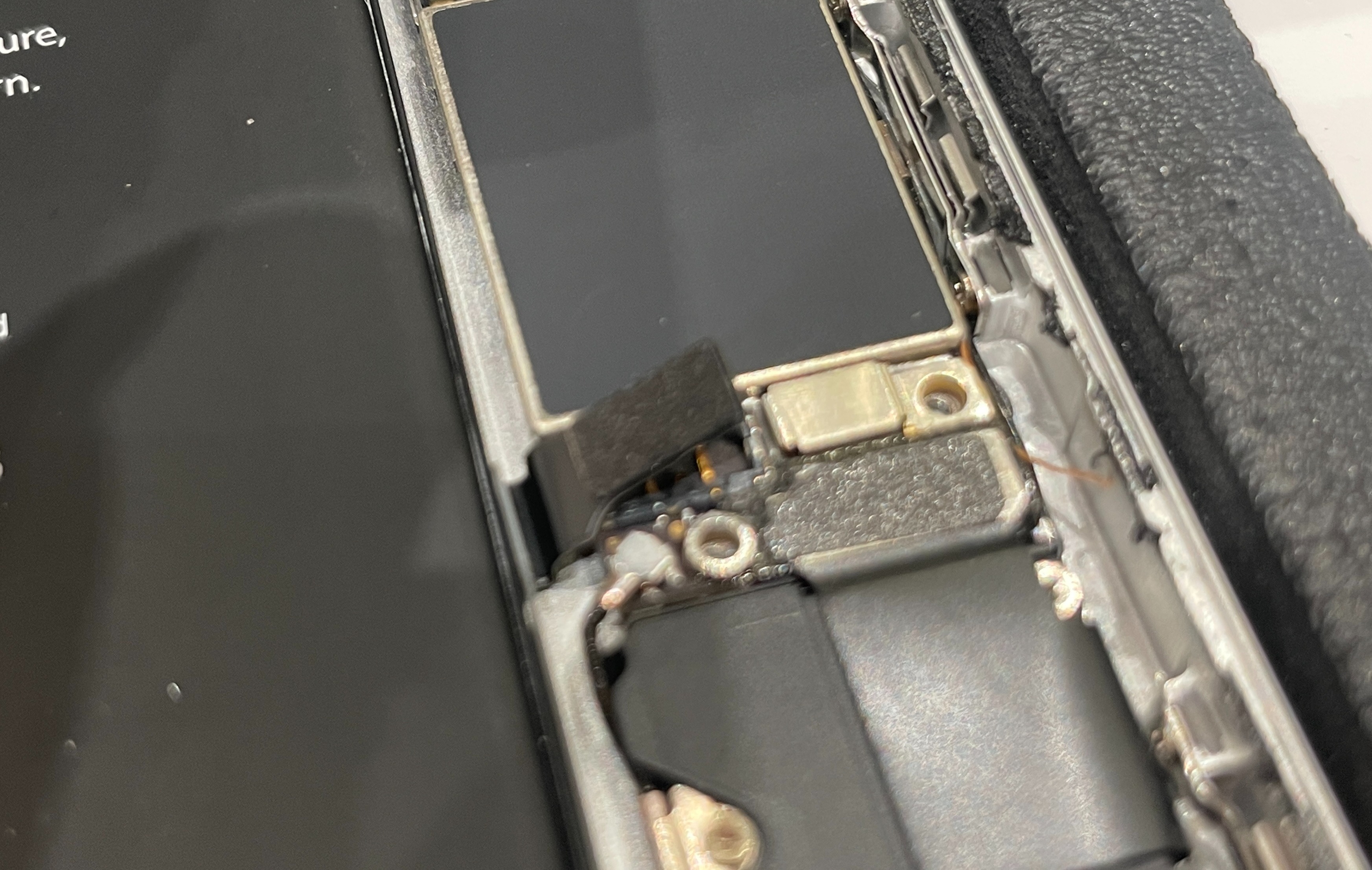

画面を開けたら、まずはバッテリーコネクターの取り外しを行います。

コネクターは銀プレートに覆われているので、ネジを外しプレートを外した後にコネクターを外します。

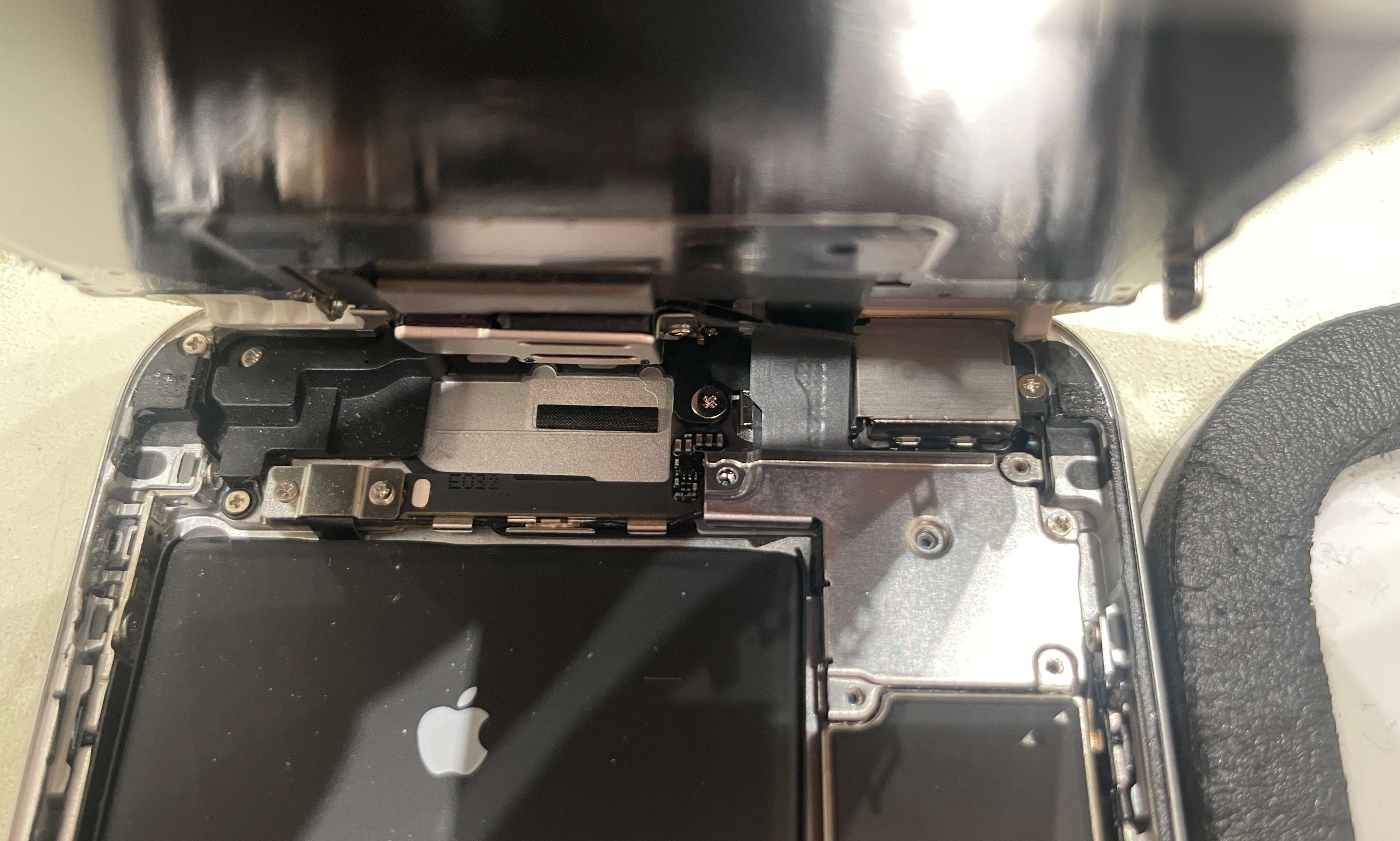

次にディスプレケーブル、近接センサーのコネクターを外します。

こちらも銀プレートがありますので、ネジを外しプレートを外してからコネクターを外します。

コネクターを外したらディスプレイを外します。

---

２、近接センサーとホームボタン、プレートを外す

まずは近接センサーを外していきます。

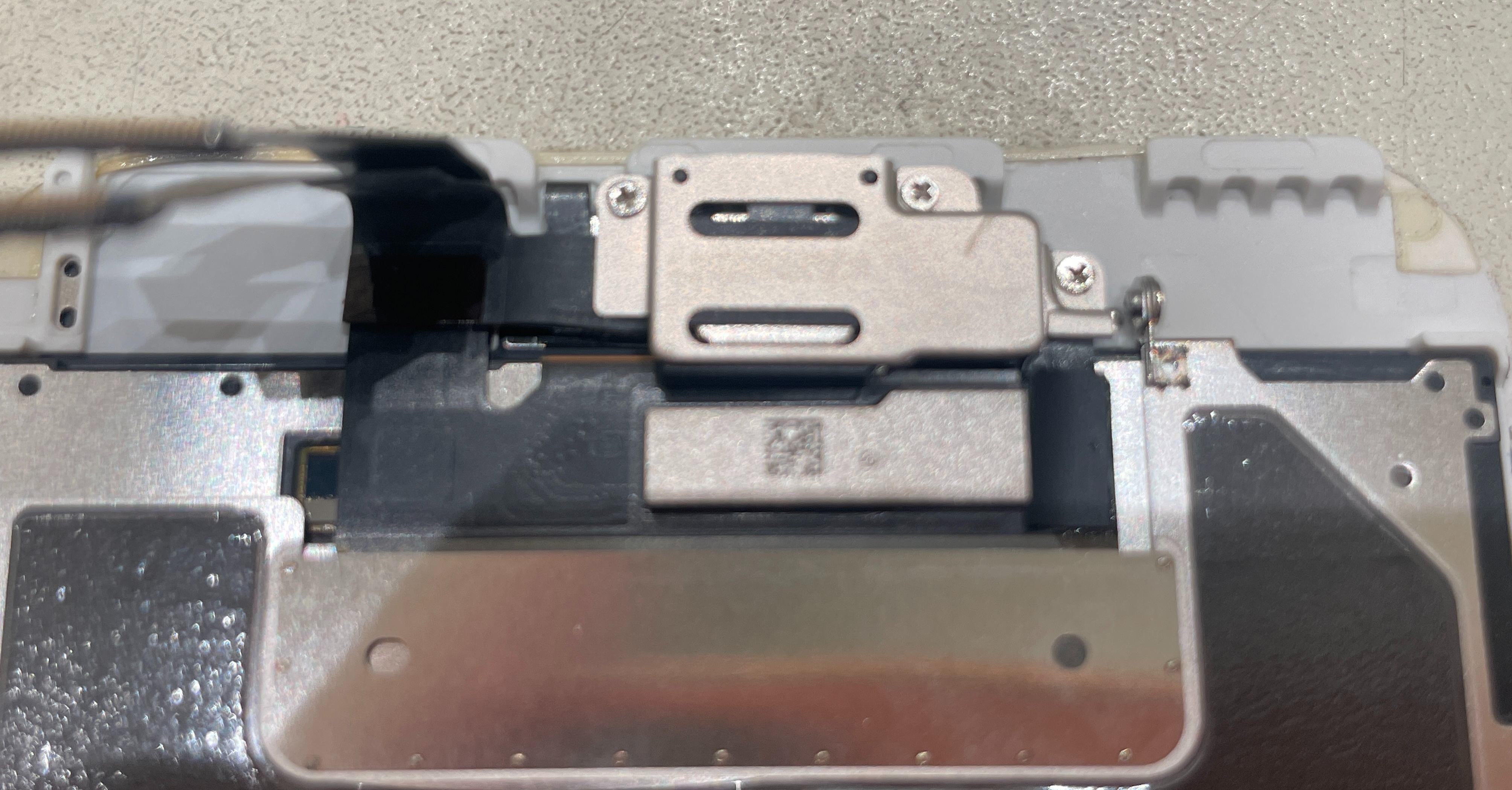

銀プレートを外すとイヤースピーカーがあるので、こちらを取り外します。

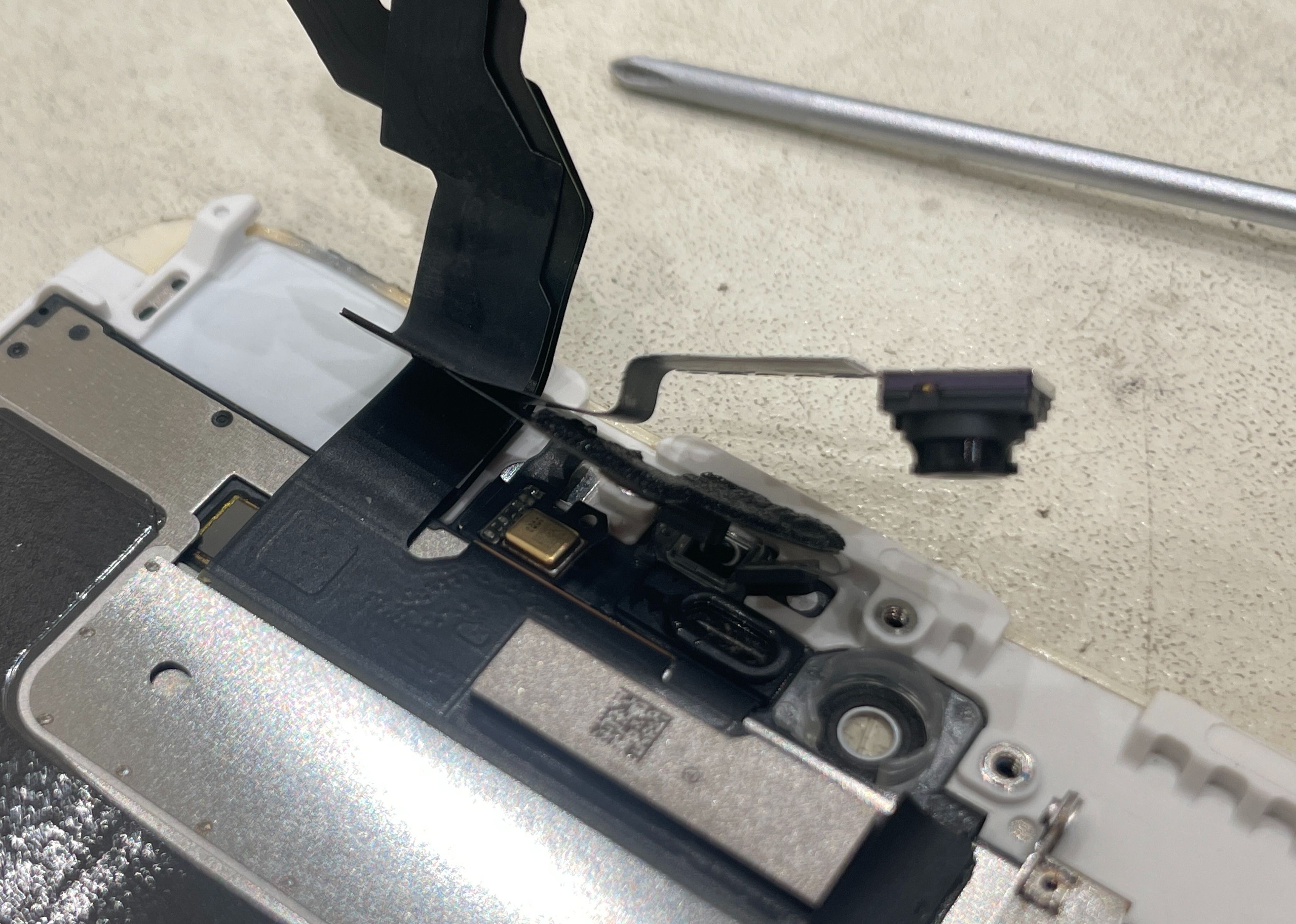

次に近接センサーを取っていきますが、取り外す際はケーブルの断線に注意しながら、専用の工具で取り外しを行っていきます。

こちらが近接センサーを取り外し終わった後の状態となります。

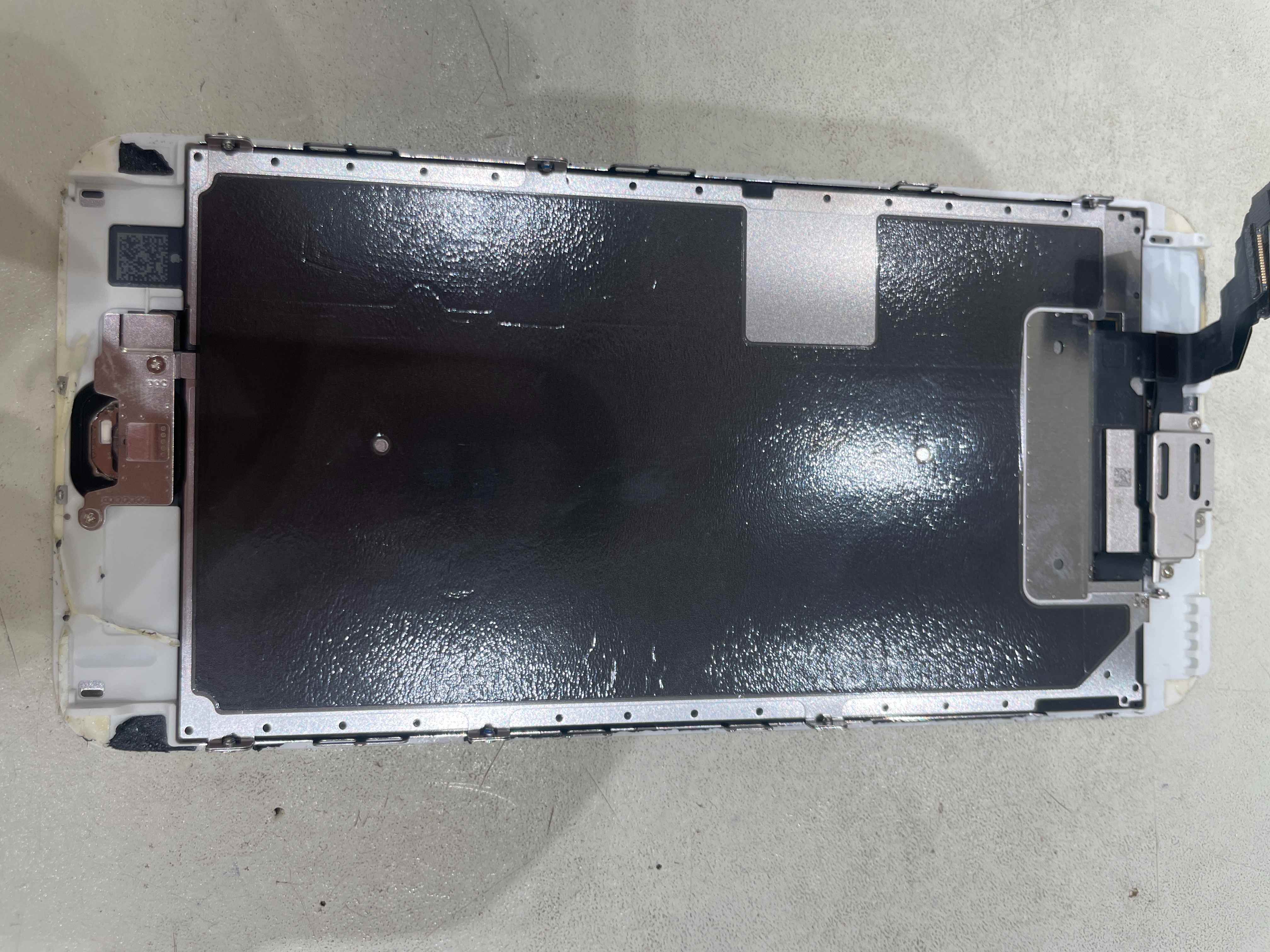

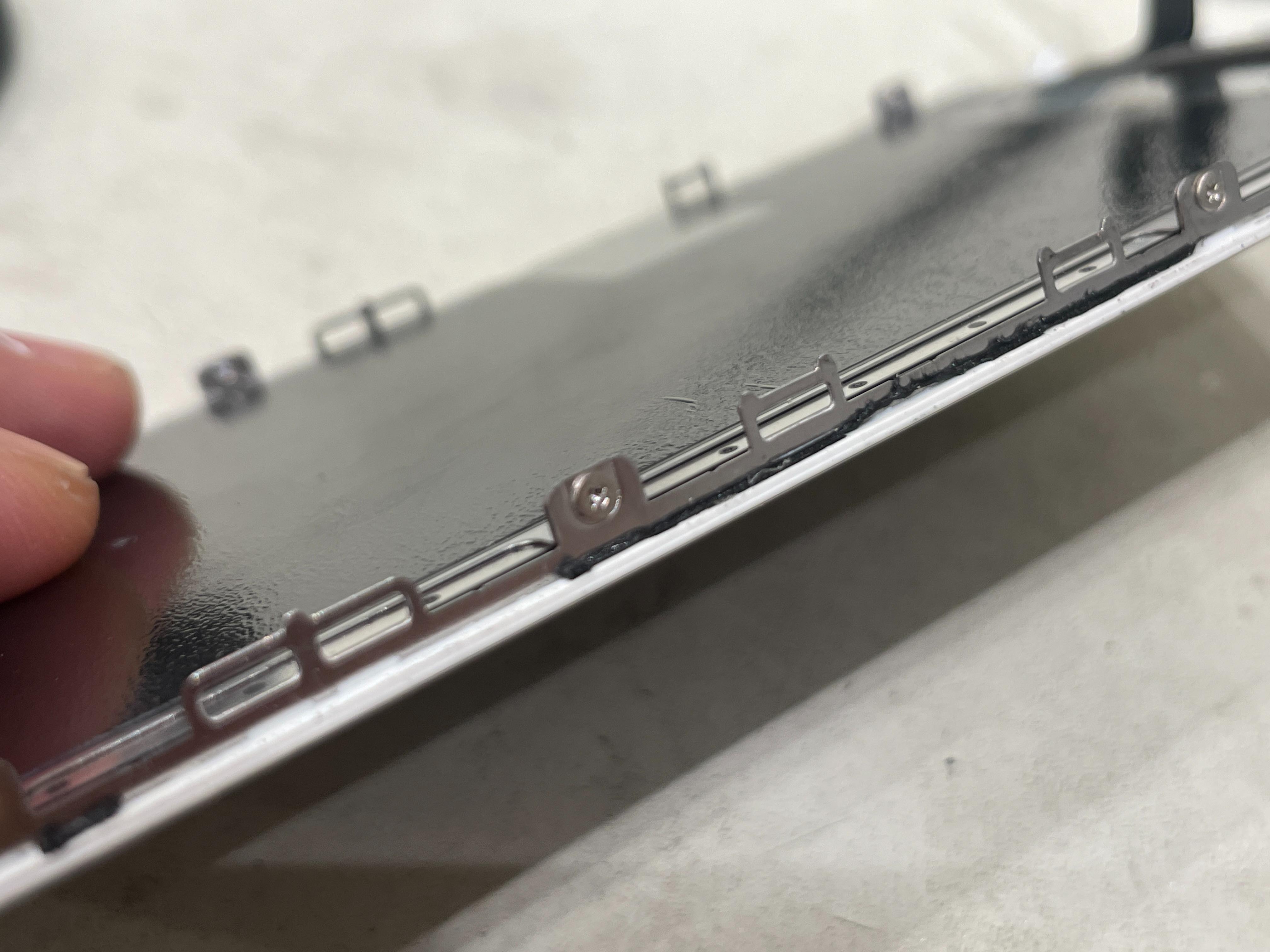

次にパネルに装着されている銀プレートを外す為、必要なネジを外していきます。

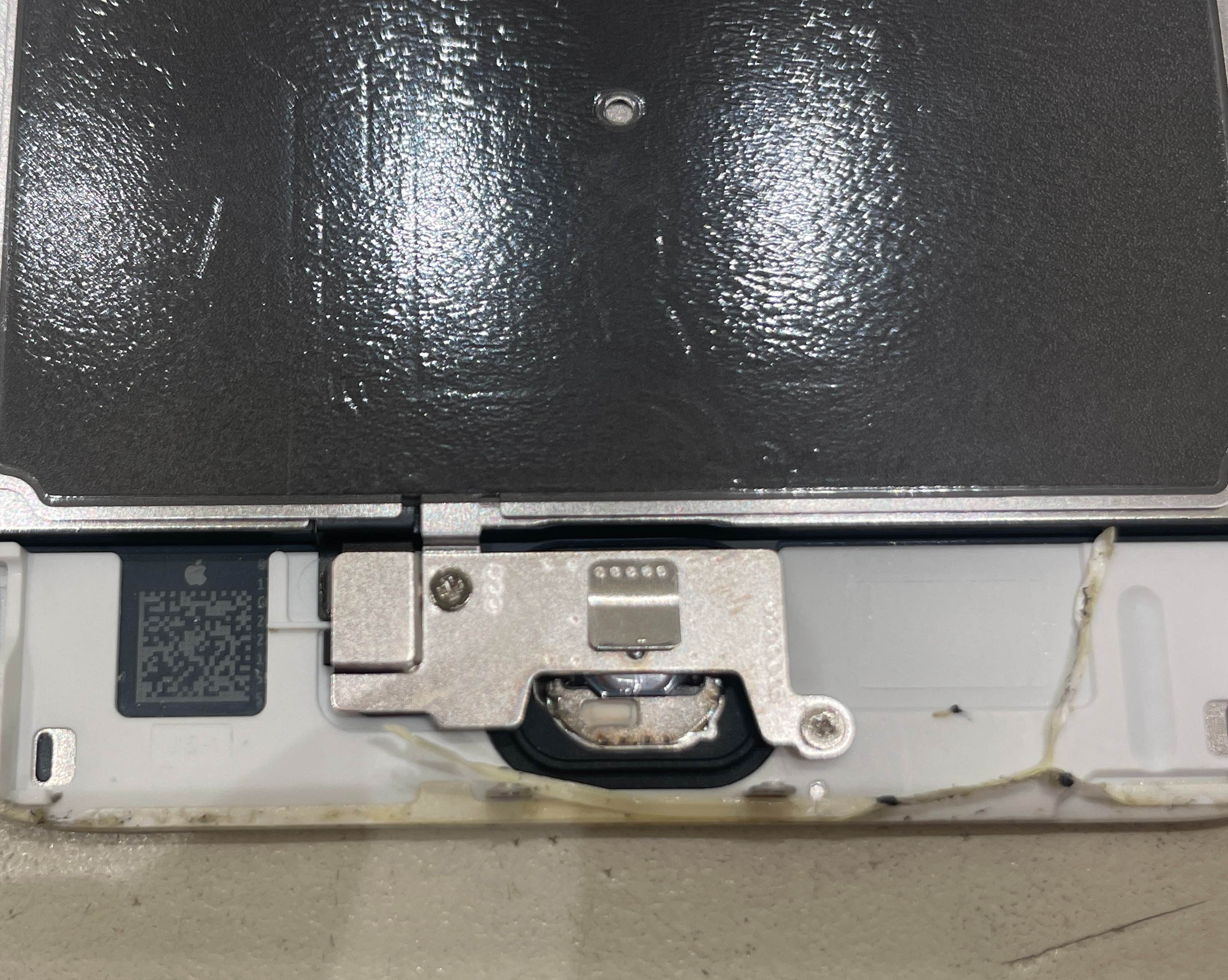

ついでにホームボタンの上にある銀プレートを固定しているネジも外しておきます。

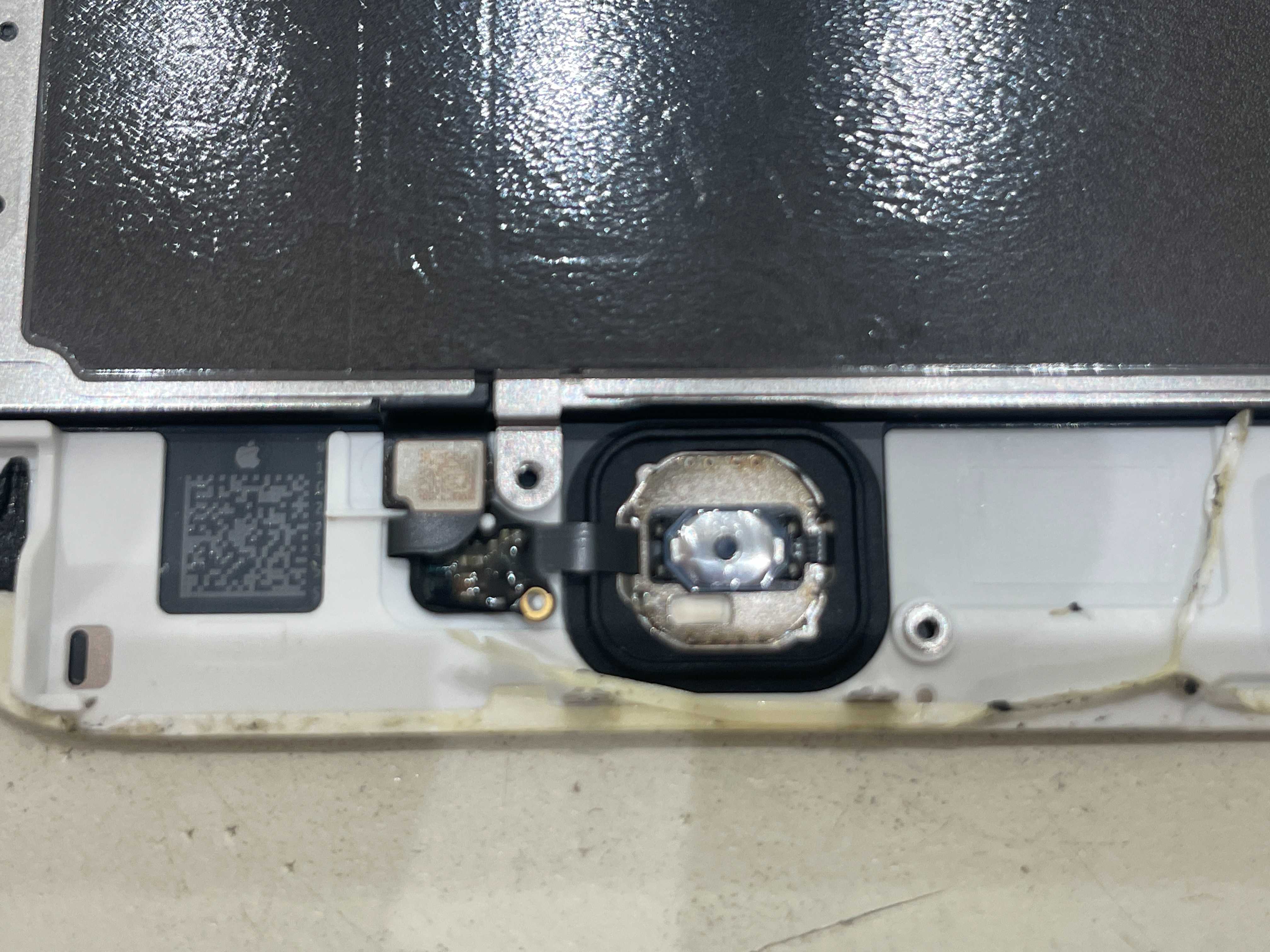

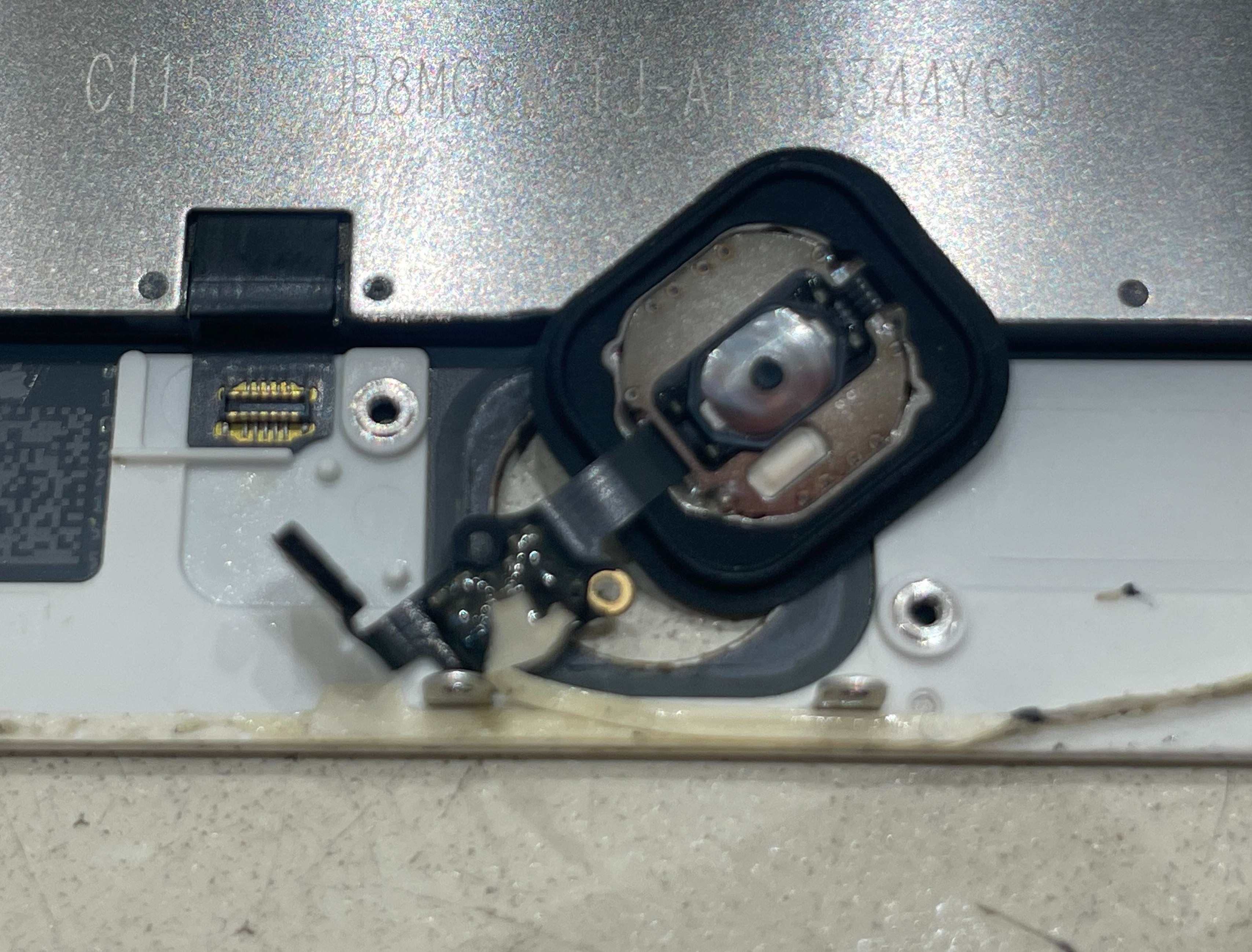

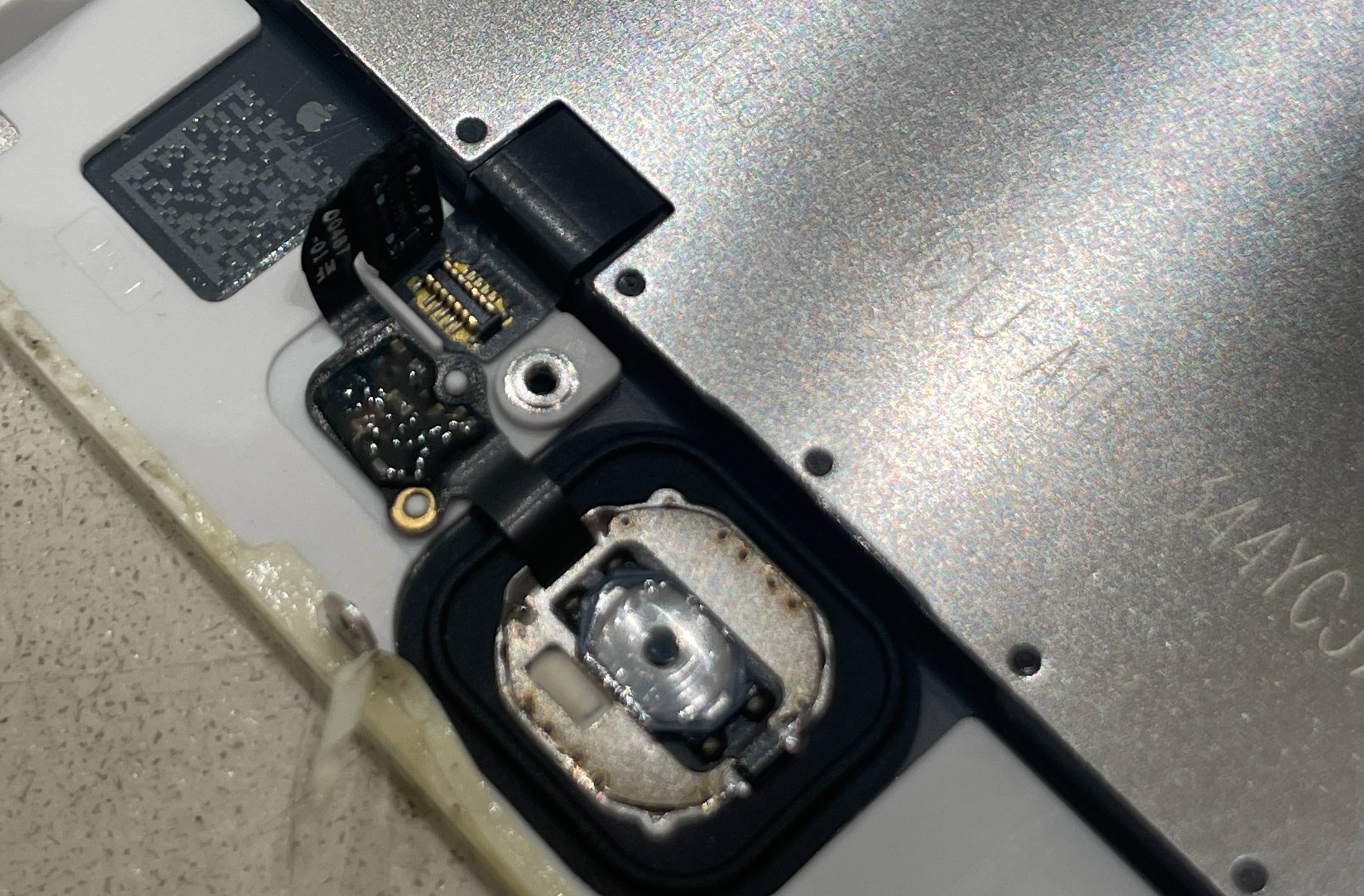

ホームボタン上の銀プレートを外すとケーブルが見えてきますので、これを外していきますが、破損させてしまうとtouchIDが使用出来なくなってしまうので、注意が必要です。

---

３、新しいパネルにパーツを移植する

破損したパネルから全てのパーツを取る事が出来たら、それらを新しいパネルに移植作業を行っていきます。

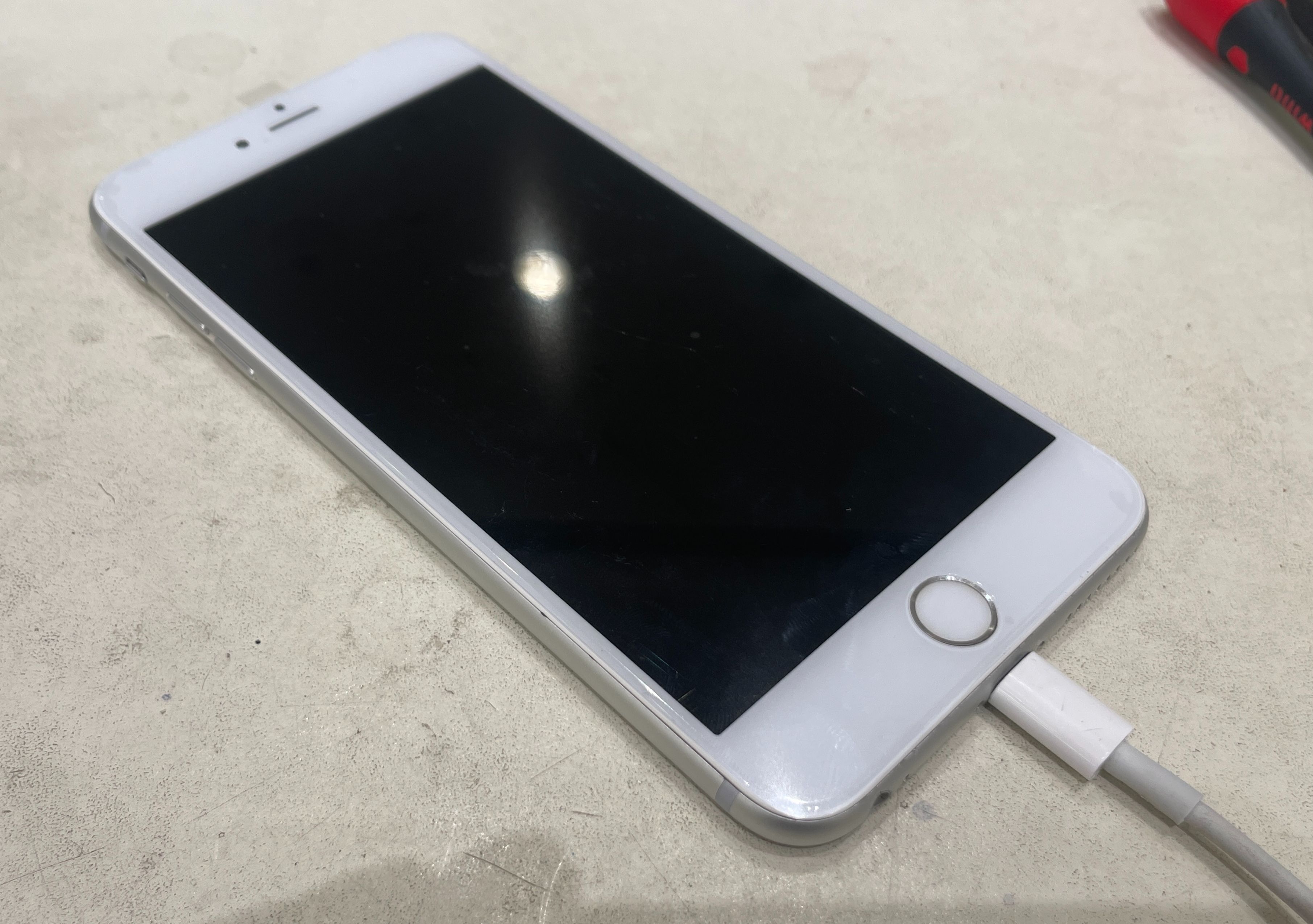

作業が完了したら本体に取り付けを行い修理完了となります。

---

まとめ

iPhone 6s Plusは古い機種となりますが、修理用のパーツはまだ流通しているので、これから修理される方でも暫くは修理可能な端末だと思われます。

修理の注意点としてはtouchID搭載のホームボタンを破損させずに取り外す部分となります。
