iPhone X 画面交換修理

iPhone Xの画面交換修理を行いましたので、修理手順を紹介していきたいと思います。

---

1、画面を開けていく

iPhone Xは電熱パッドを使用しなくても開閉が可能なモデルなので比較的、画面が開けやすいモデルとなります。

---

2、画面開閉後、コネクターを覆っているプレートを外していきます。

画面交換を行いますので、液晶ケーブル、近接センサーのコネクターを外していきます。

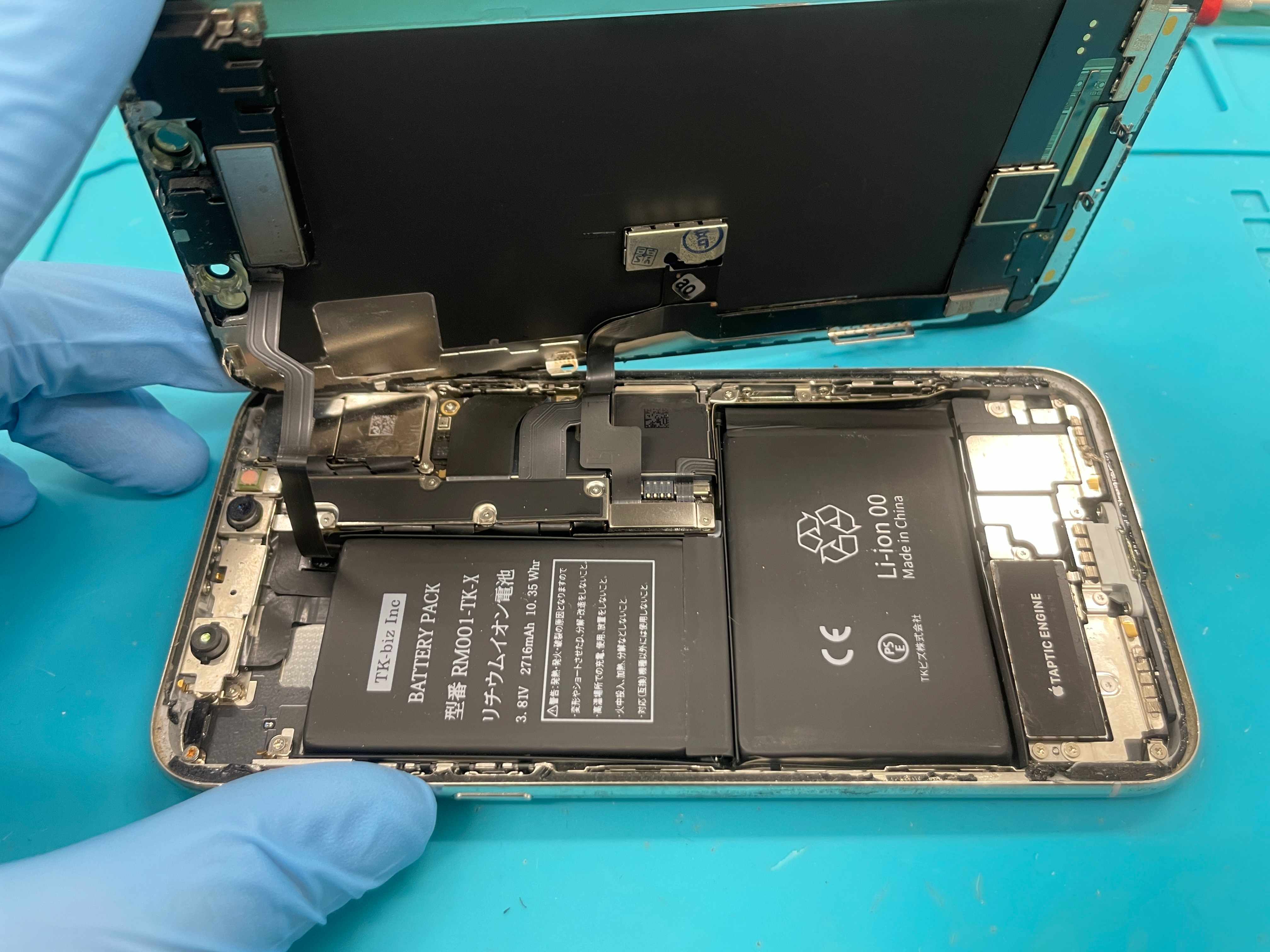

iPhone Xの内部になります。

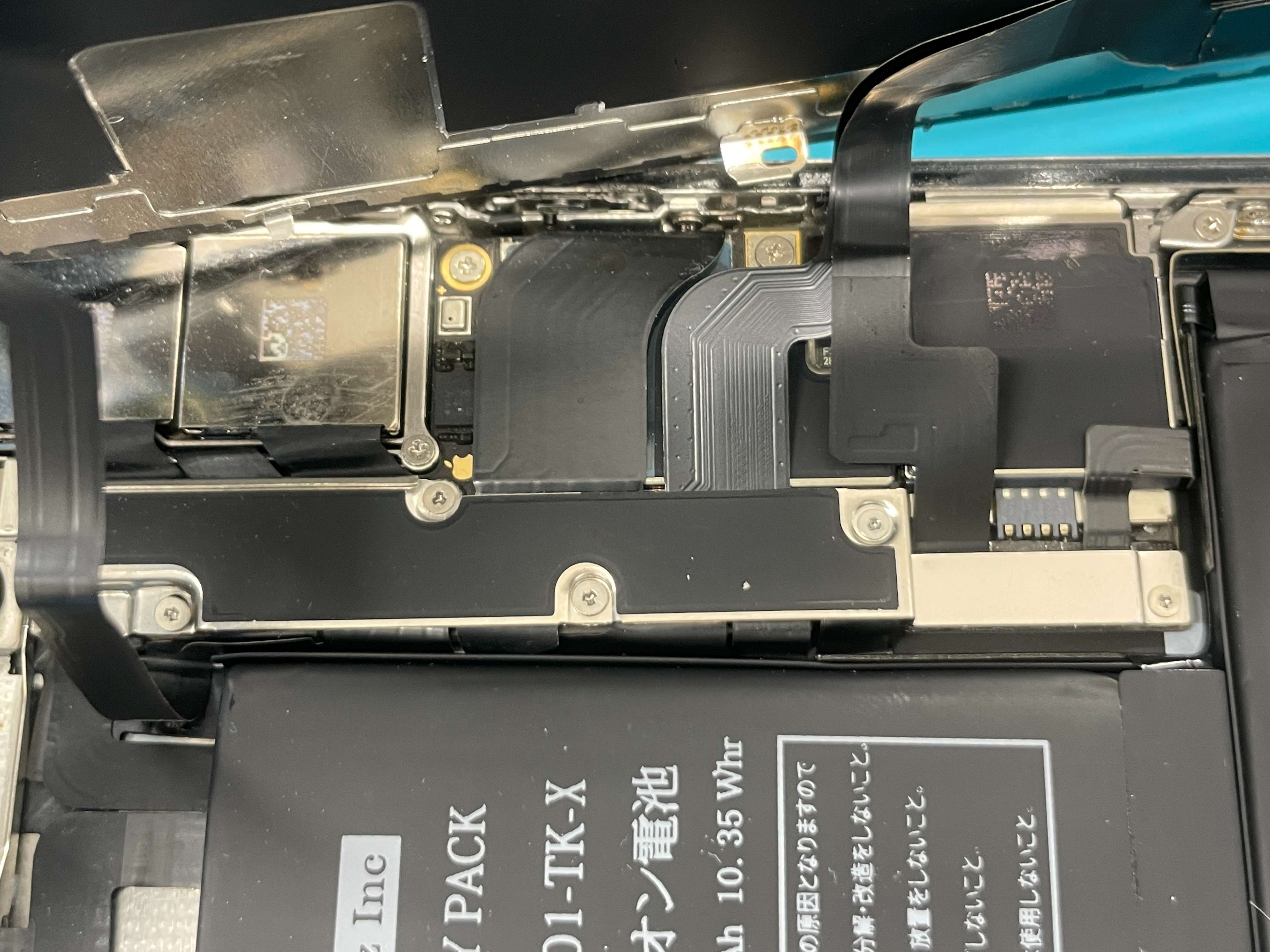

プレート部分はYネジで止められていますので、専用のドライバーを使用して外していきます。

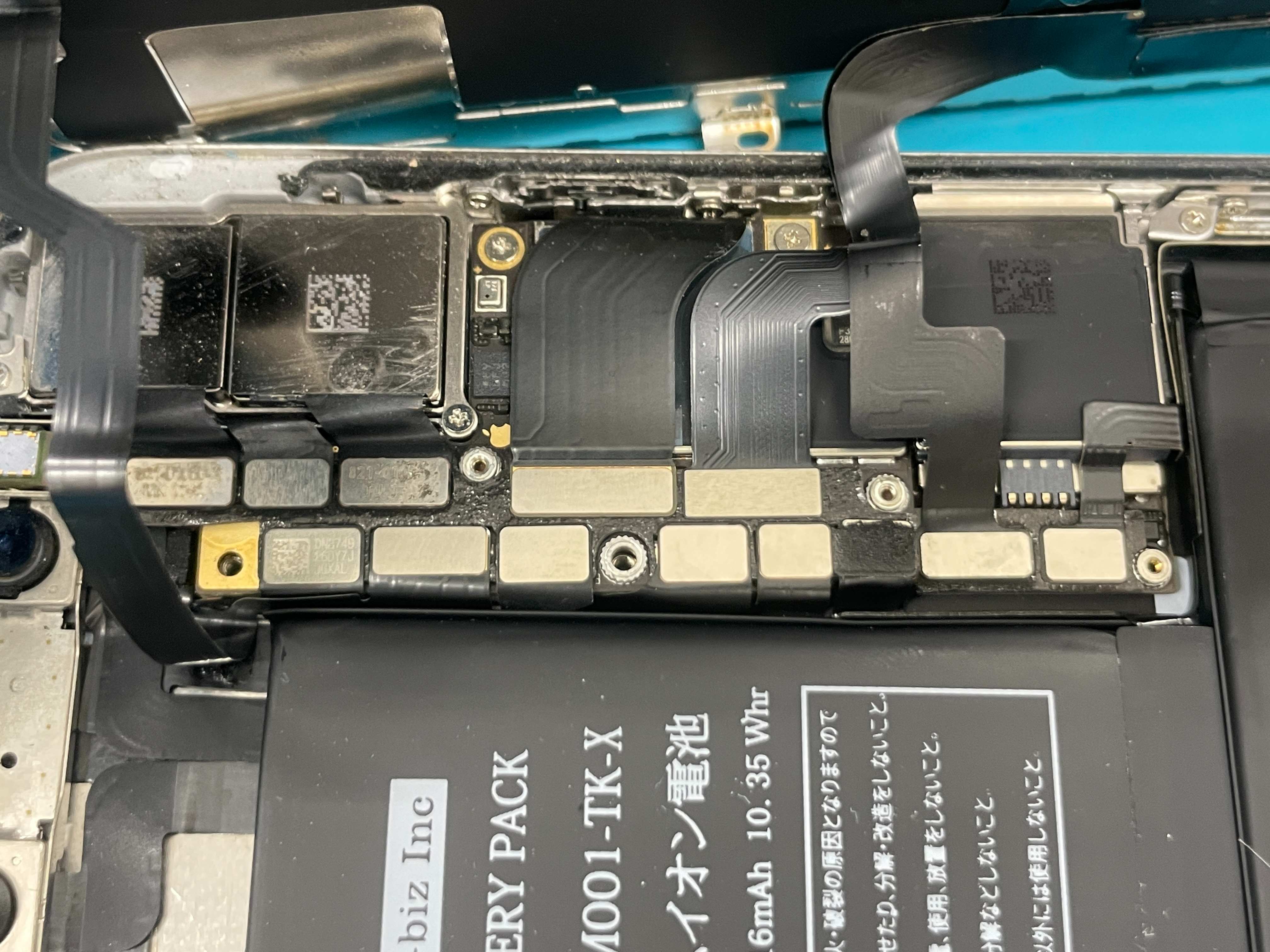

プレートを外すとコネクター類が沢山露わになります。

全てコネクターを外す必要はないので、必要な部分だけ外していきます。

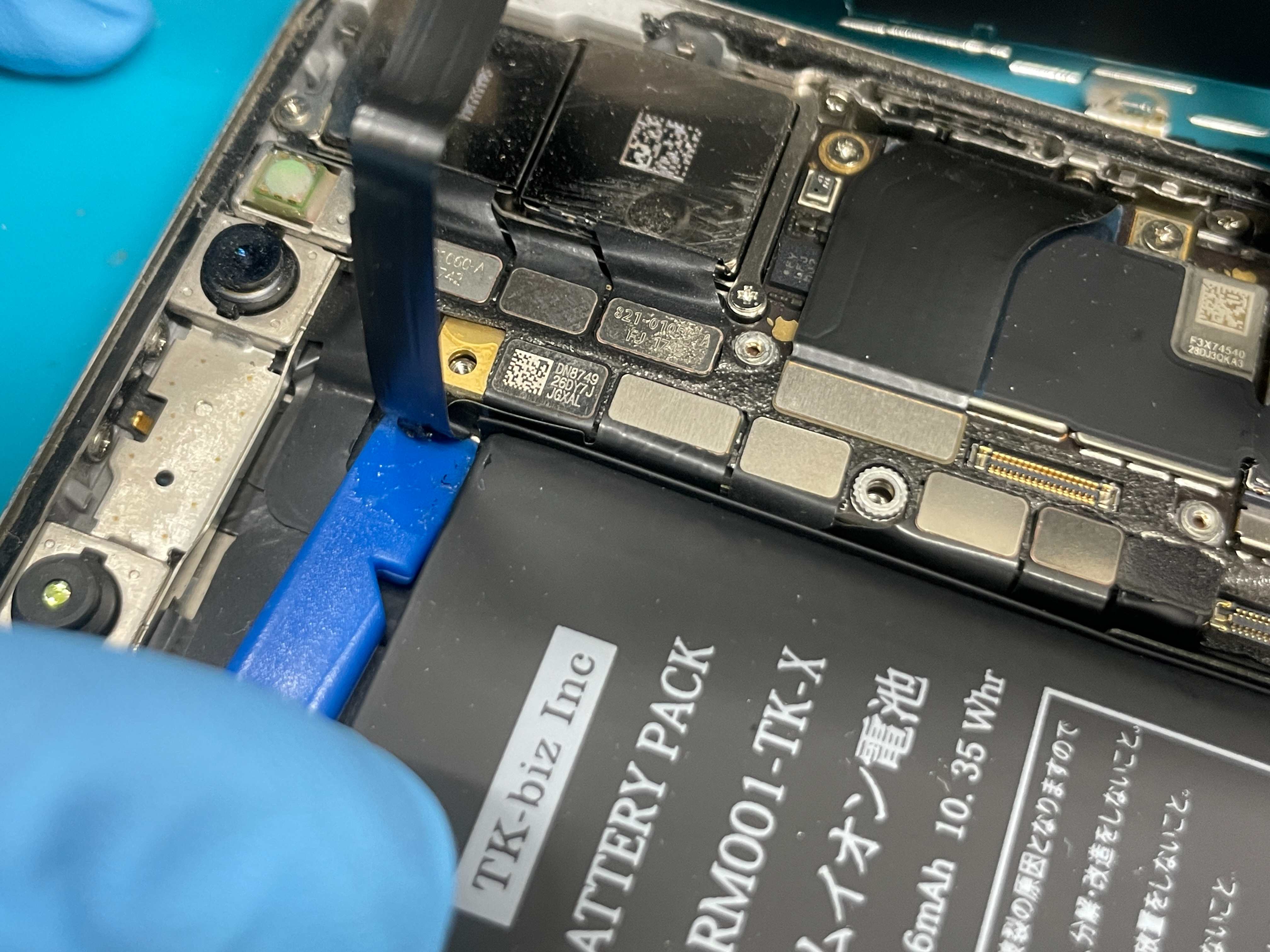

液晶ケーブルはさほど気を付けて外す必要はありませんが、近接センサーを外す際は粘着がありますので、スパッジャーにアルコールを付けて外すと安全に剥離する事が出来ます。

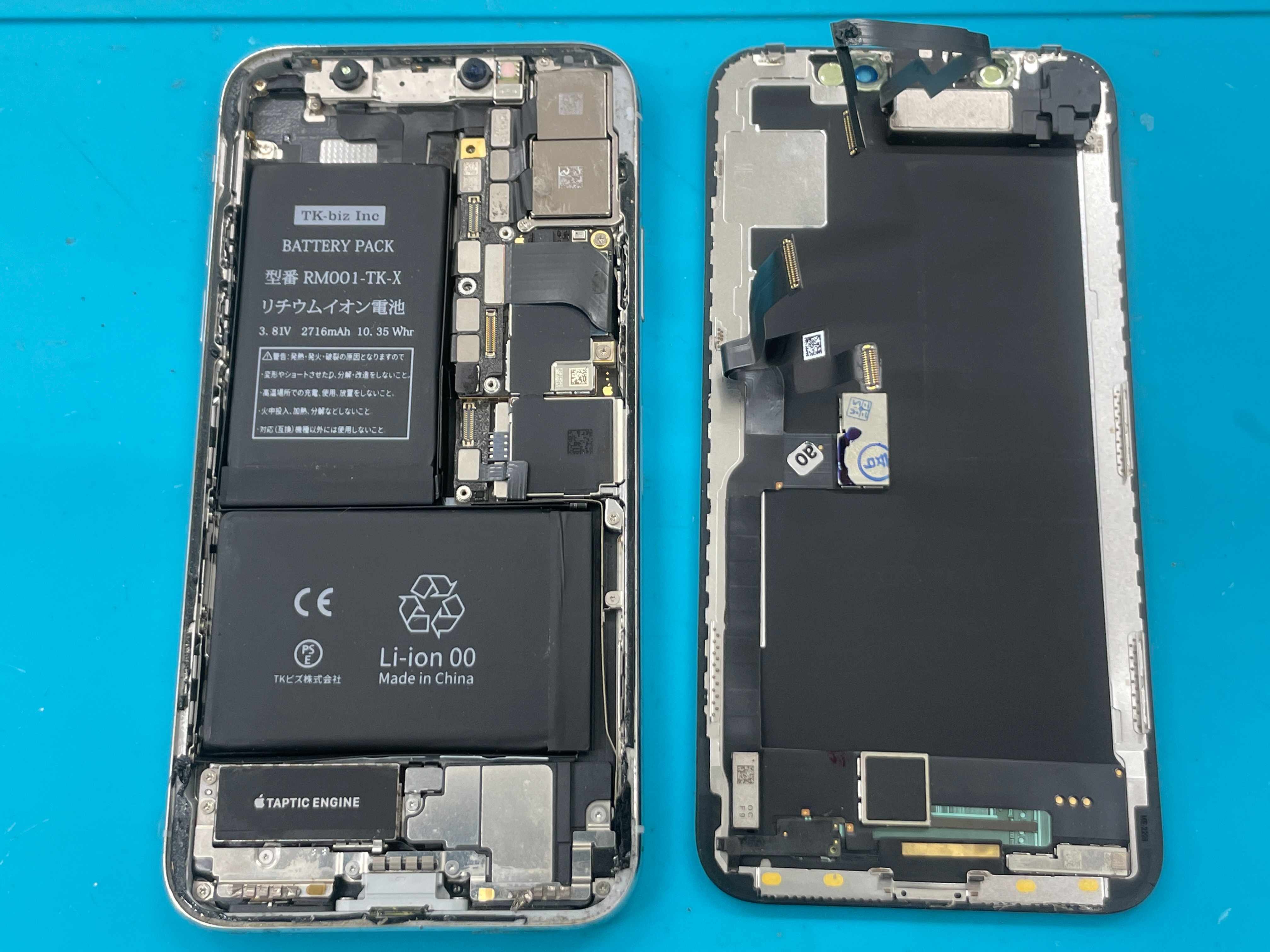

必要なコネクターを外し終わったら画面を本体から分離していきます。

---

3、近接センサーを外して新しいパネルに移植をする。

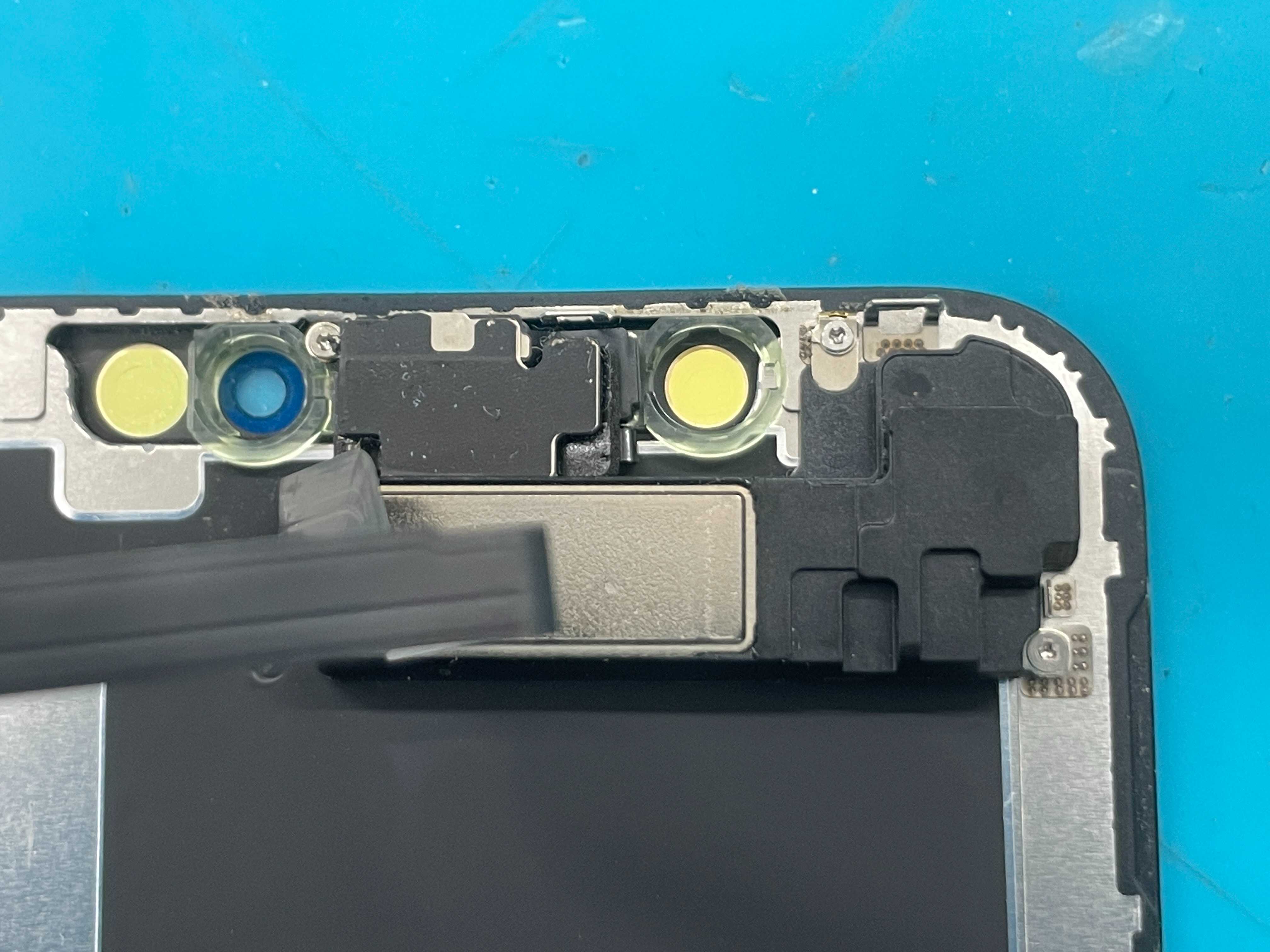

iPhone Xの近接センサーはFaceIDの機能も兼ねてるので、慎重に外していきます。

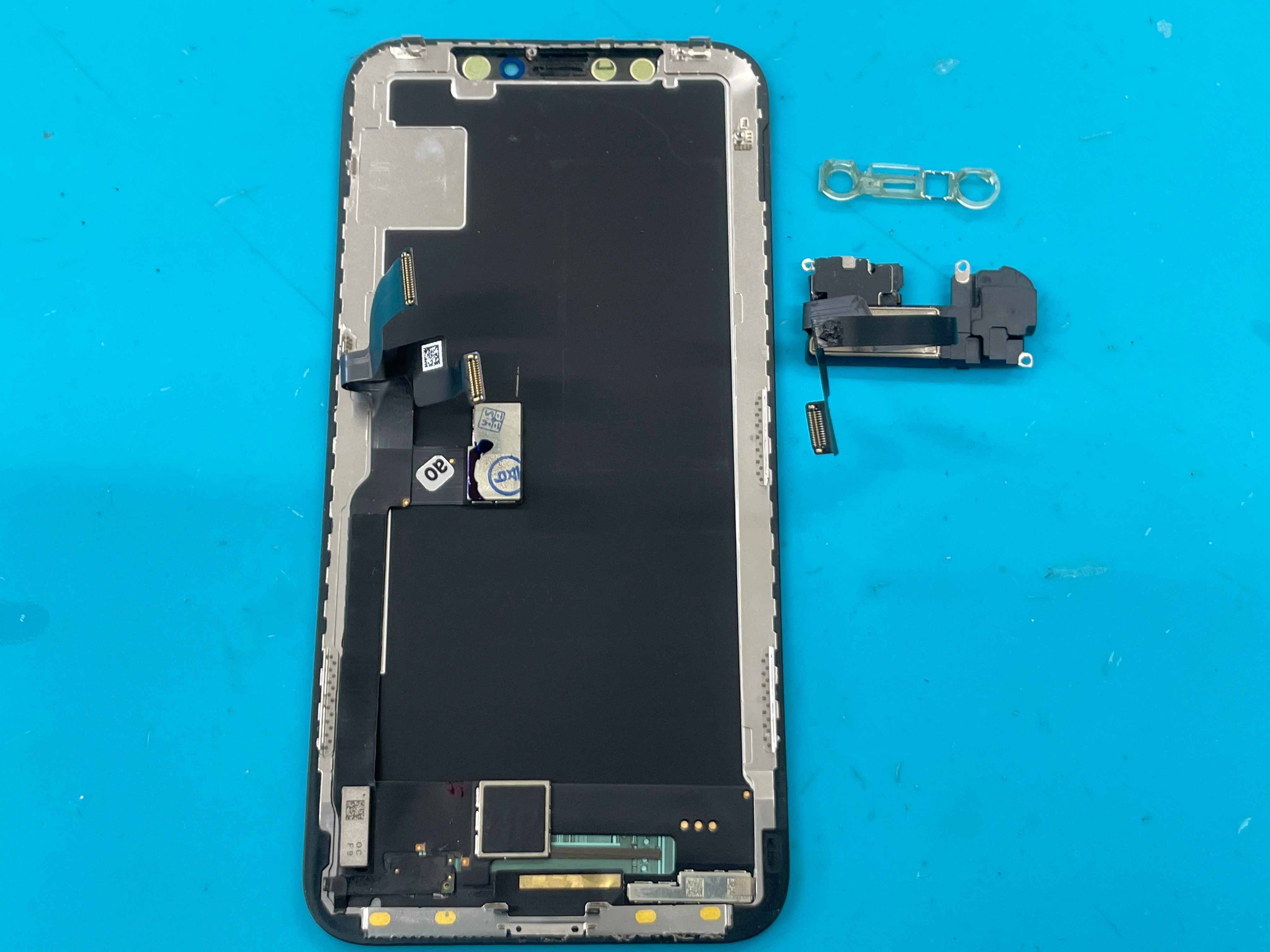

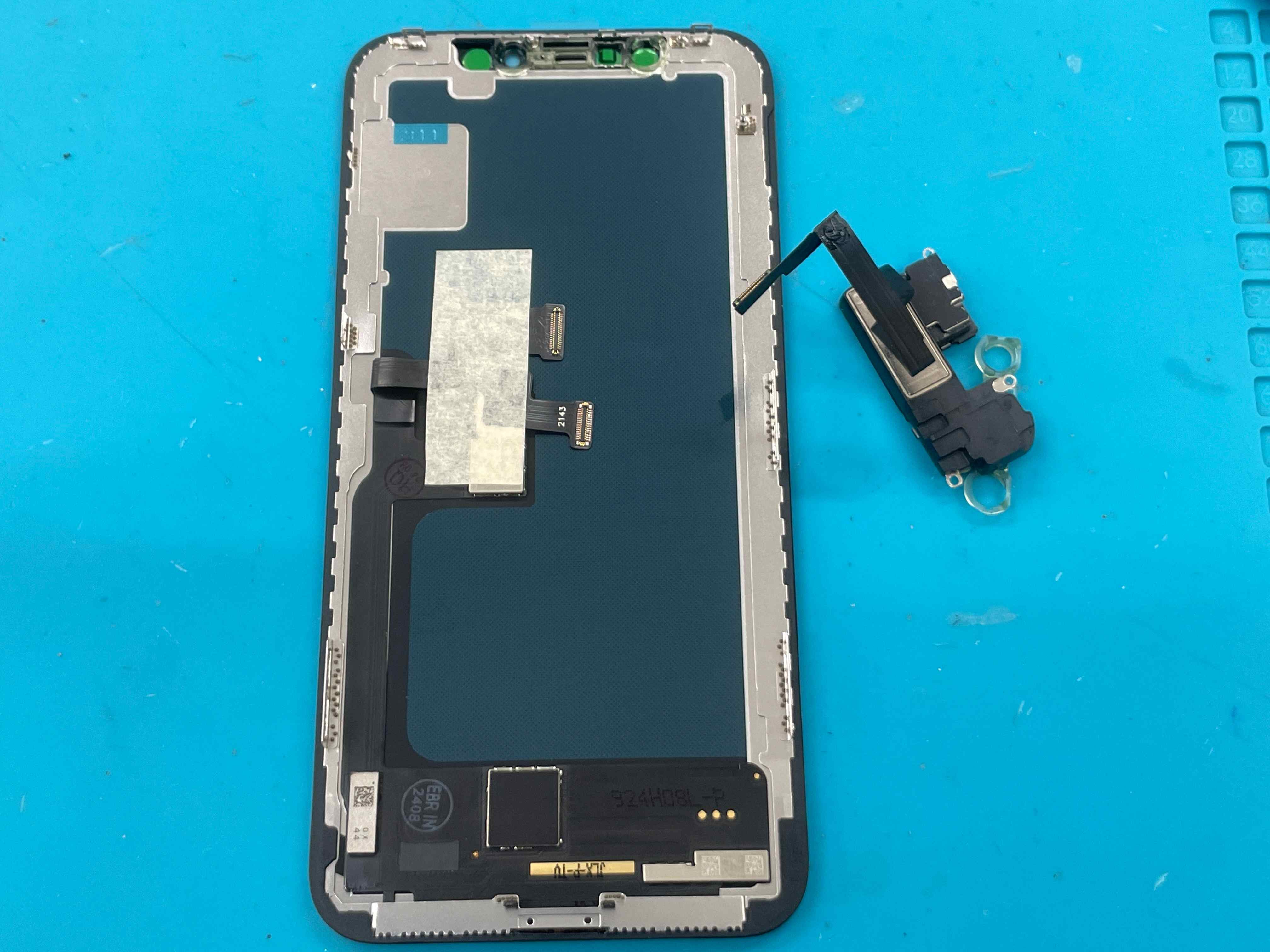

パネルから近接センサーを取り外した状態です。

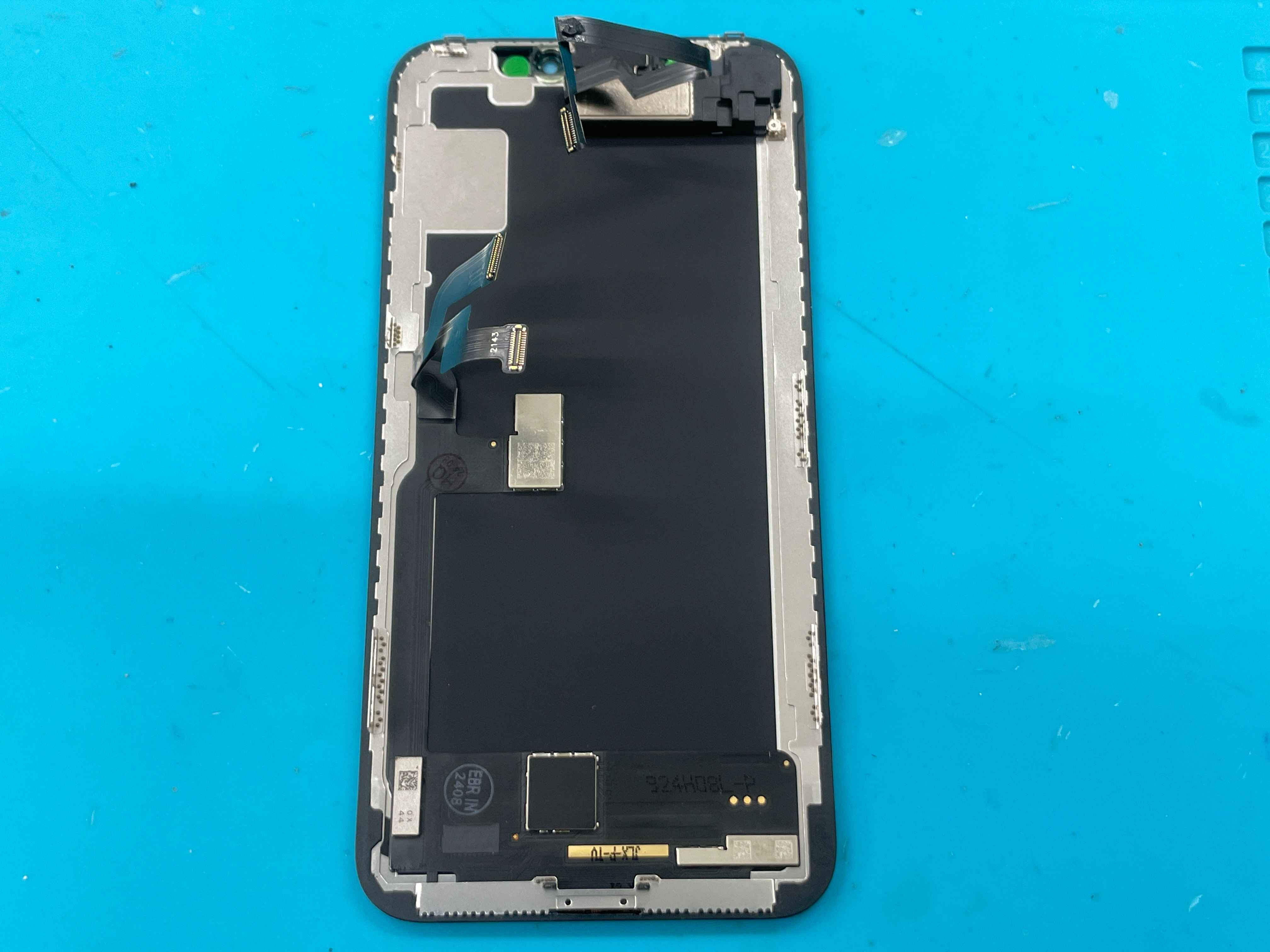

新しいパネルを用意して、先ほど外した近接センサーを移植していきます。

移植する際は特に気を付けるポイントはないので、ネジで止めていきます。

---

4、本体に付着している防水テープを除去する。

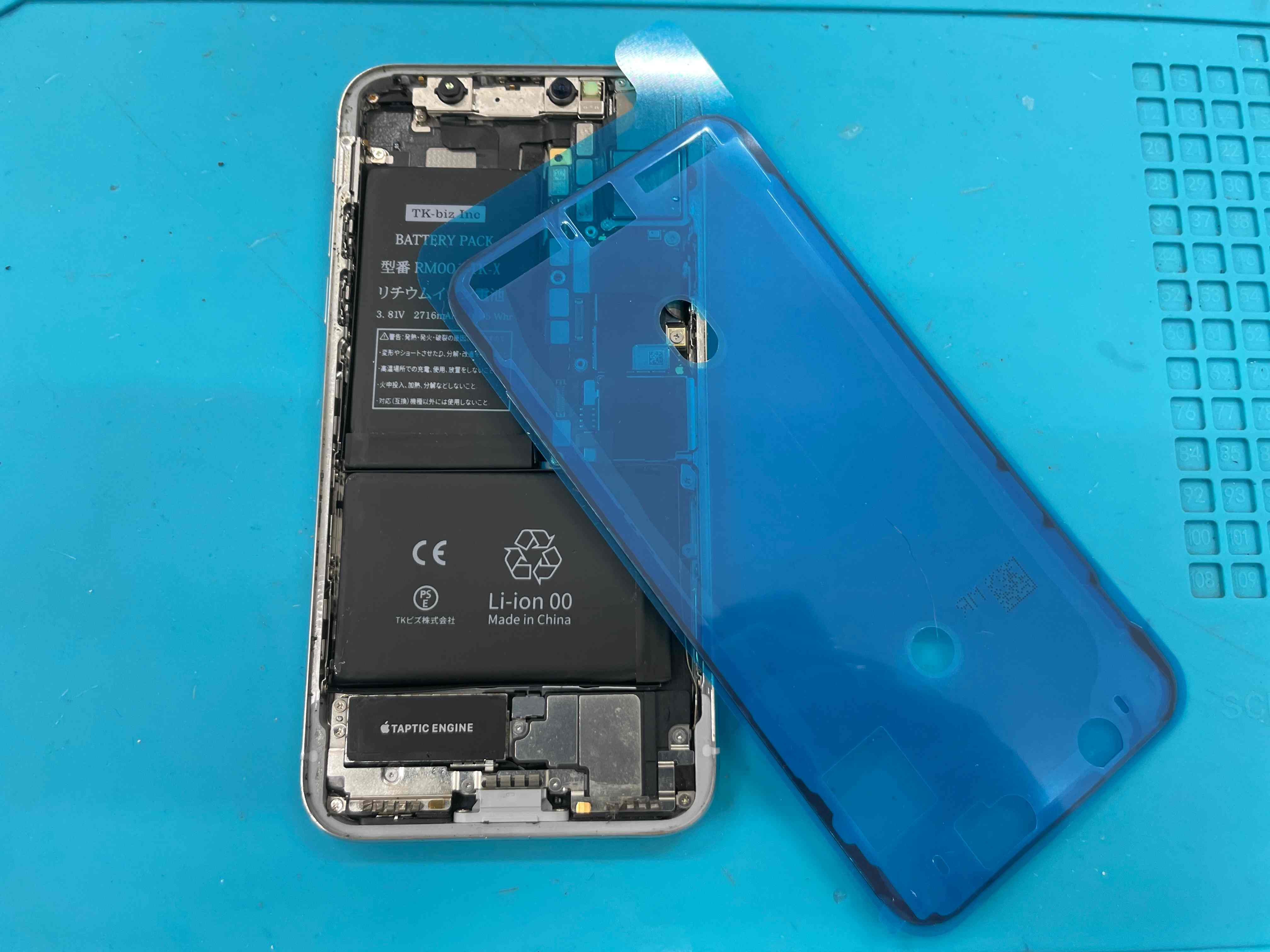

新しいパネルを付ける前に本体に残っている粘着テープを取り除き、新しいパネルテープを貼っていきます。

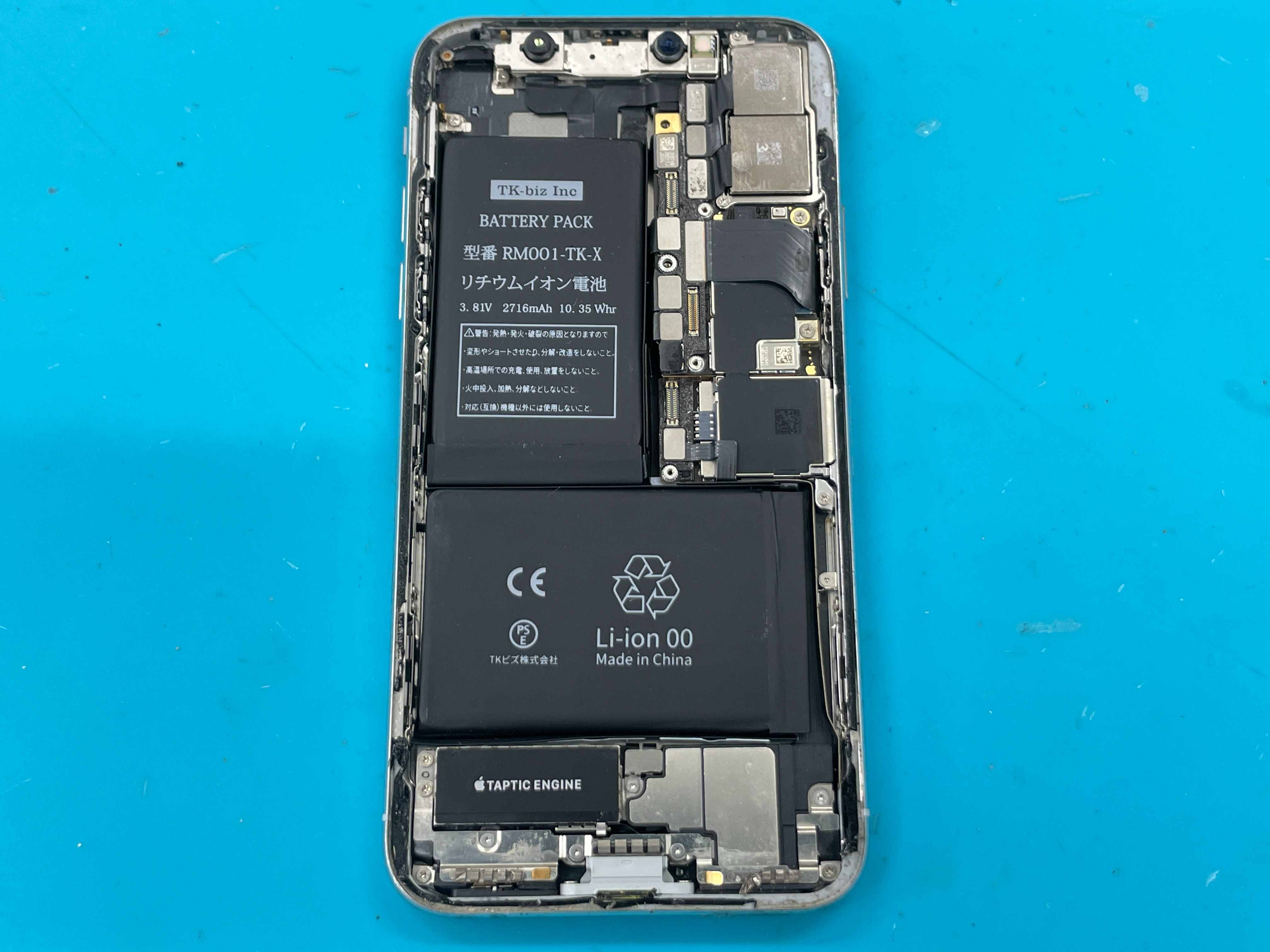

古い粘着テープがキレイに取れたら、新しいテープを付けていきます。

テープを貼ったとしても防水性能は基本的に無いと思っておいた方が良いです。

---

5、新しいパネルを付けて動作確認をする。

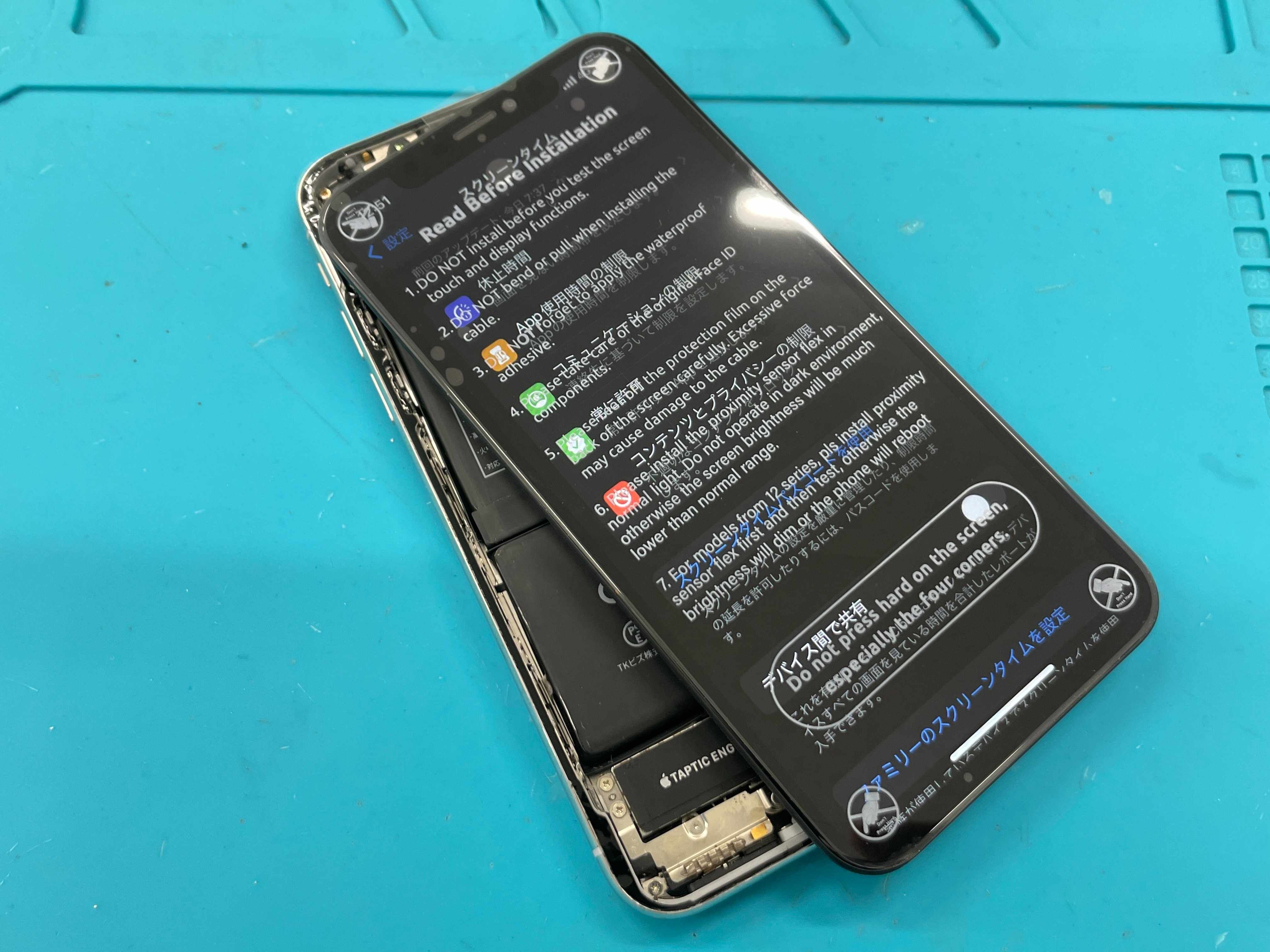

新しいパネルを本体に完全に装着する前に仮付けの状態で確認をして問題がなければ、しっかり装着していきます。

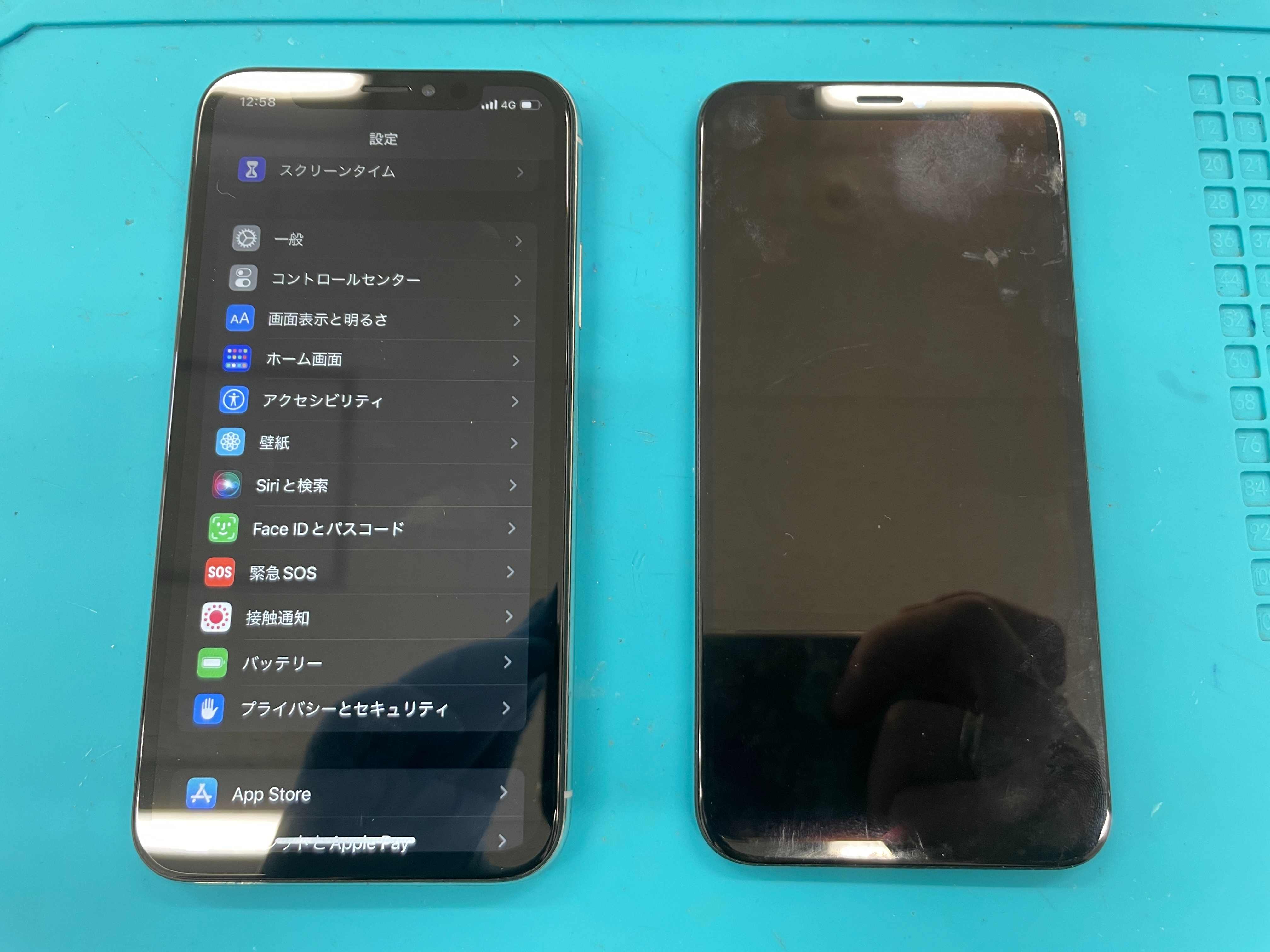

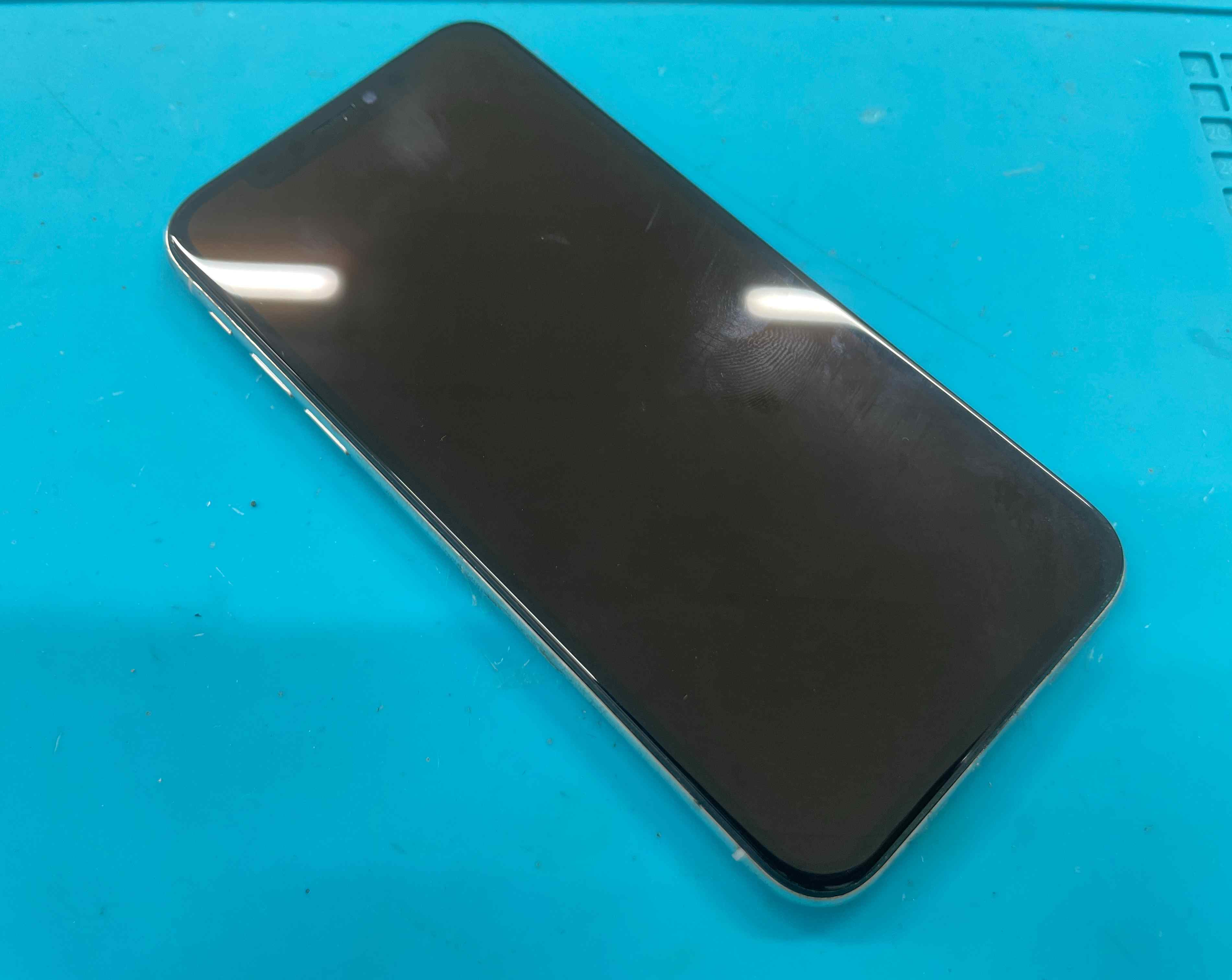

仮付けの段階で問題が無かったので、そのまま装着して一通りの動作確認を行い問題が無ければ修理完了となります。

---

まとめ

iPhone Xの画面交換修理は難易度はそこまで高くないので、比較的簡単な部類に入りますが、近接センサーの部分は繊細なので、そこの部分を特に注意して修理を行うと良いと思います。
