KiCadとは、回路設計からアートワーク、ガーバーデータの作成まで行える統合ツールです。
回路は設計できるけど。。。
ユニバーサル基板では作ったことあるけど。。。
自分のオリジナルPCB基板を作ってみませんか。
いままでプリント基板を製造したことのない方へ中国での実装まで。
自分で作りたいをサポート！。
ハードウェア開発エンジニアを25年以上携わっていましたので、
プロとして、ホンモノづくりのサポートさせて頂きます。
《プリント基板設計フロー》

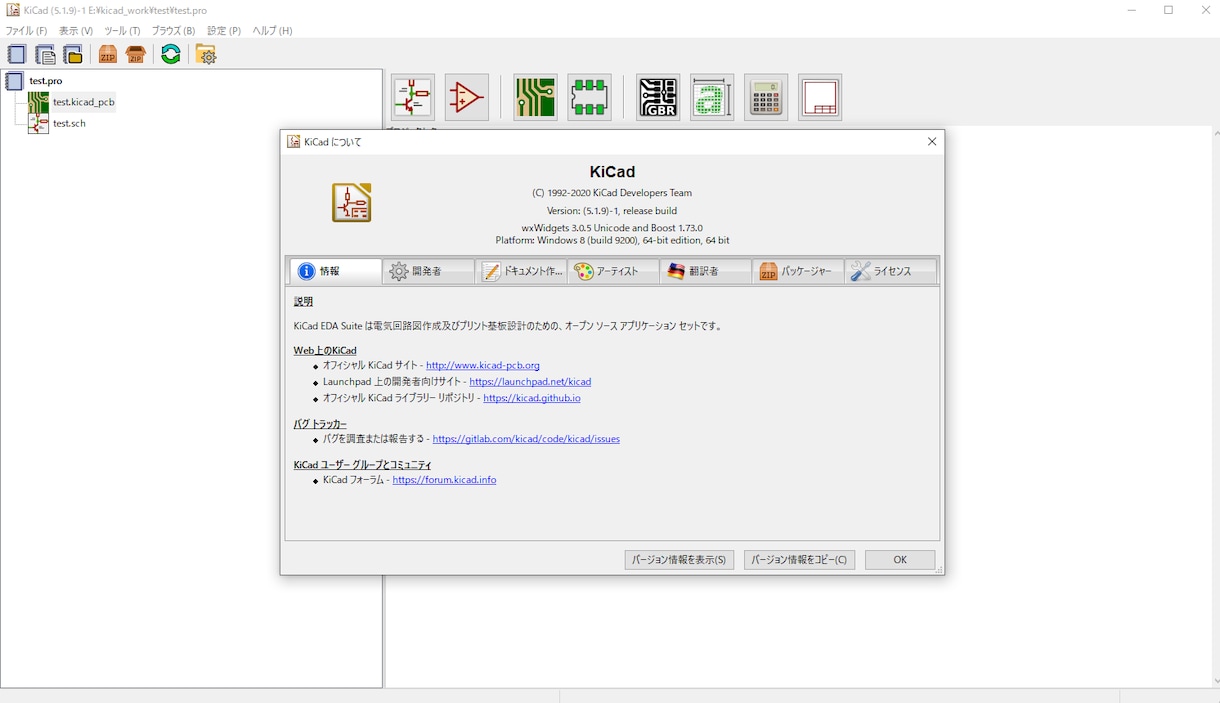

準備として、KICADインストール

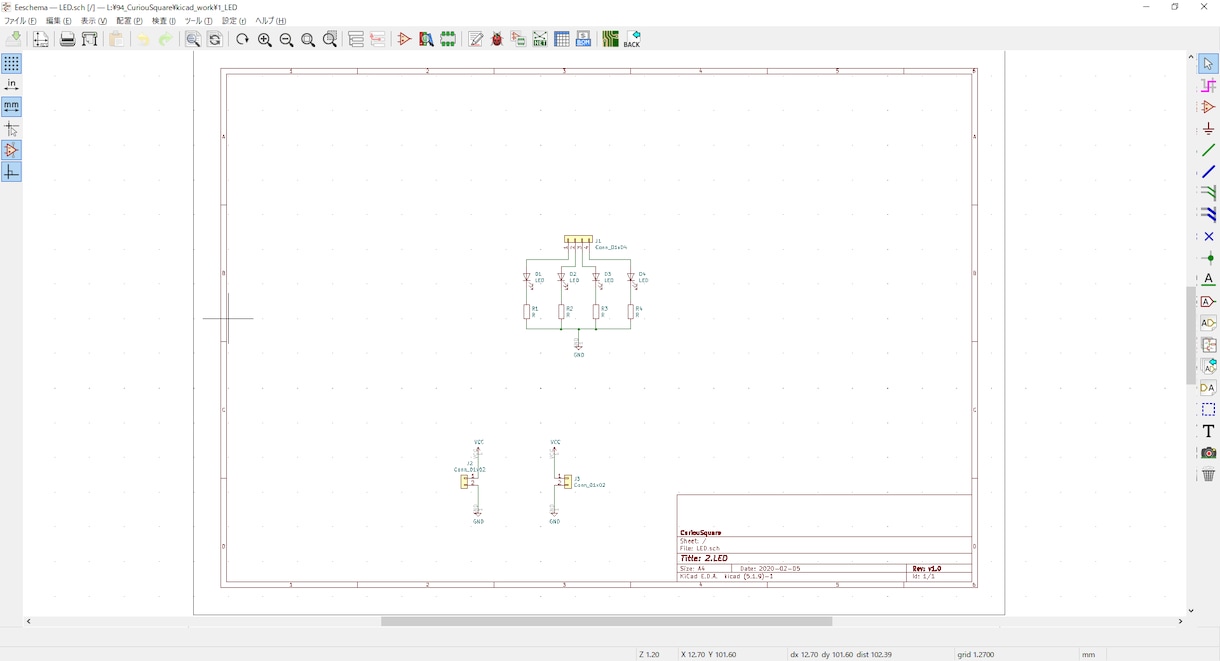

１．回路設計（KICADを使用）

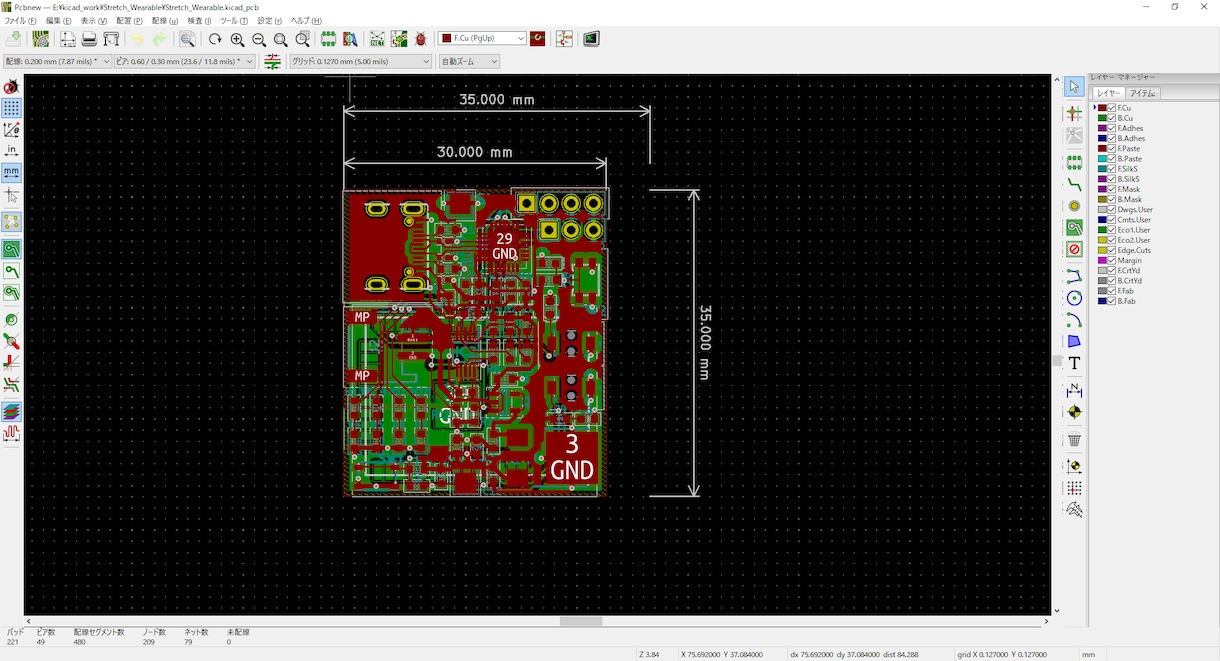

２．パターン設計（KICADを使用）
基板製造（中国）へ
ちょっと聞いてみたい30分～、少しづつステップアップにも対応しています。
オンライン：30分~ 3000円
・月~金：AM9〜PM4
事前に日時の調整をさせて頂きます。
ココナラのビデオチャットサービスを利用させていただきます。
初めての出品ですので、不手際などもあるかと思いますが、よろしくお願いします。
ご気軽にご相談ください。
「ビデオチャットサービスについて」の
「ビデオチャットサービスを受ける人」のご確認お願いします。
以下のご用意をおねがいいたします。
・パソコン
・KICADインストール
（インストールからのサポートも行っています）
ご購入いただけましたら、ご回答お願いします。
・ビデオチャットご希望の日時：
・サポート内容：
