ご興味いただきありがとうございます！
小規模な回路の試作、ガジェット作成などで、
・回路/基板設計(アートワーク)のリソース、知識不足
・小型化してケースに入れたいけどノウハウが無い
・専門業者に依頼すると費用がかさむ
等でお困りでは無いでしょうか？
本サービスは、
1．お客様から提供いただいた仕様に沿って、回路設計
2．基板設計(部品Lib作成、アートワーク)
3．基板発注に必要なガーバーデータ等の各種データ
またご要望に応じて、
4．設計する基板形状に合わせてケース設計※
5．4．の3Dデータ、三面図面
を提供いたします。
※既存市販ケースを利用した穴加工・組付け設計がメインです
「これをこんな感じにしたいんだけど...」「ここはどうしたらいいの？」と、具体的な回路や仕様が決まって無くても、ポンチ絵やブロック図などからの設計も承ります。
まずはご相談からでもお気軽にご連絡いただければ幸いです。
設計環境は下記となります。
・回路/基板設計：KiCAD v8
・2D図面作成：Rootpro CAD
・3Dモデリング：Fusion360
ご提供出来る基本的なデータは下記となります。
・回路図(PDF)
・部品表(Excel)
・基板製造用ガーバー/ドリルデータ(RS-274Xフォーマット)
※デザインルールは、ご指定の基板製造メーカー仕様に準拠いたします。
・ガーバーデータ確認用PDF
・部品座標データ(小片、Txt形式)
・3Dデータ(Step形式)、三面図(DFX)
などです。
サービス価格は5,000円～としておりますが、回路規模/ご依頼内容により異なります。
期間を含め、ご相談のうえお見積内容をご確認いただき、ご発注いただければ幸いです。
【例】小規模アートワーク作業のみ
・回路図/部品リストのご提供あり

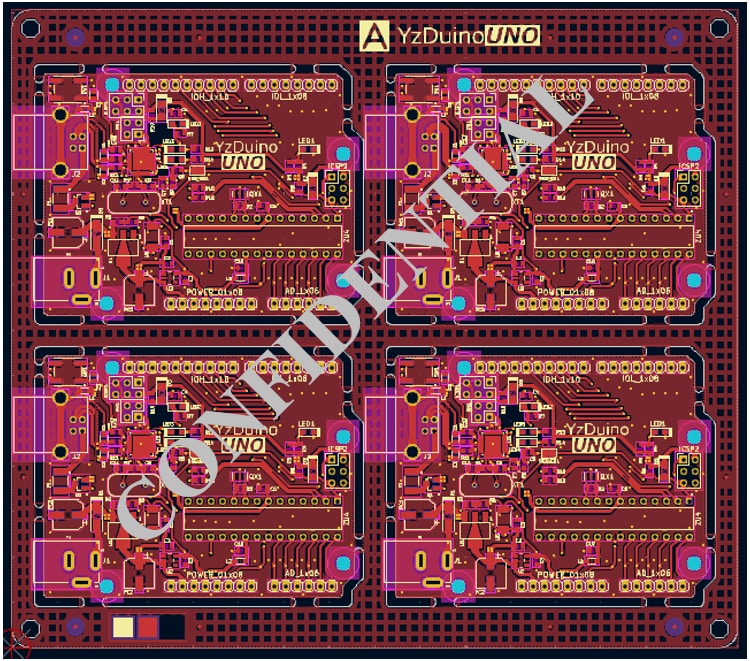

・角型25mmサイズの両面基板/Vカット面付け
・部品30点未満、P0.95以上のIC部品、KiCAD標準部品ライブラリ/フットプリントを使用
⇒ 納期:5~7日、費用:2万円前後のイメージ
※一例です。諸条件により変動いたしますのでご了承ください。
登録したばかりでこちらでの案件は少ないですが、実務経験は豊富です！
どうぞお気軽にお声がけください！

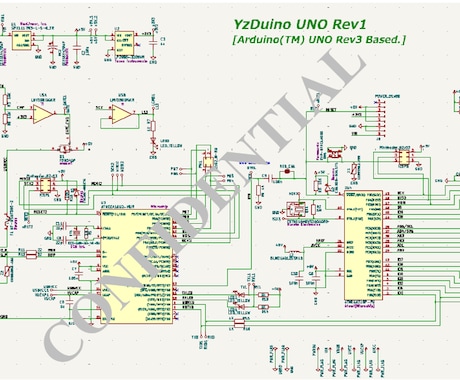

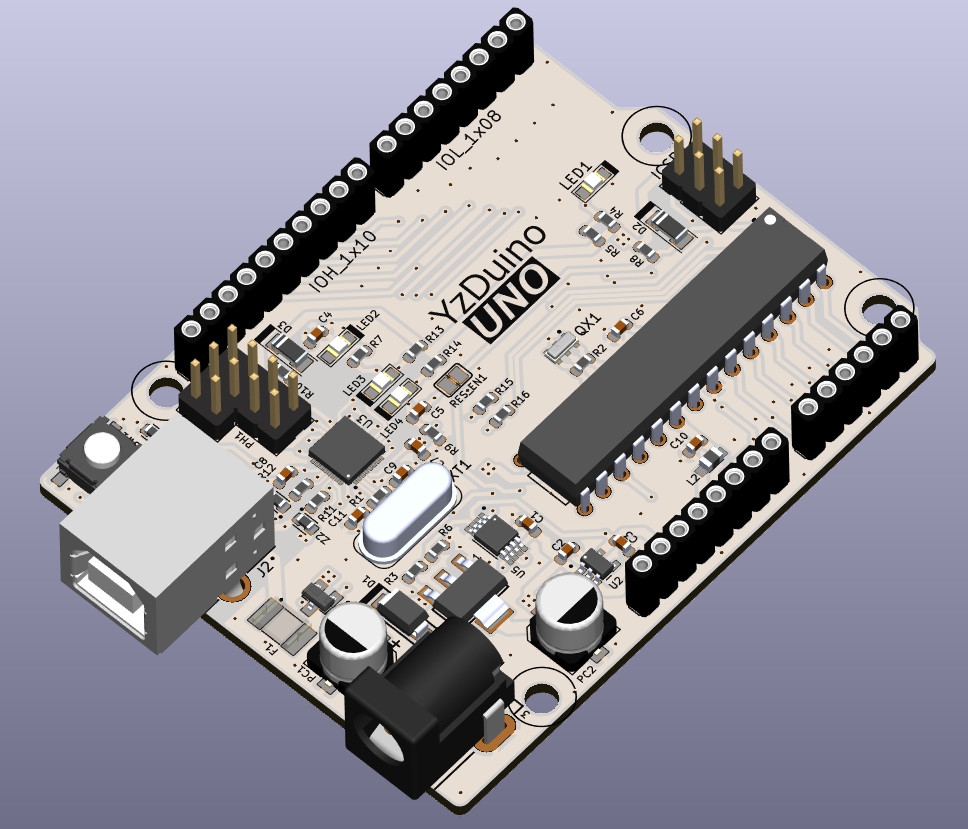

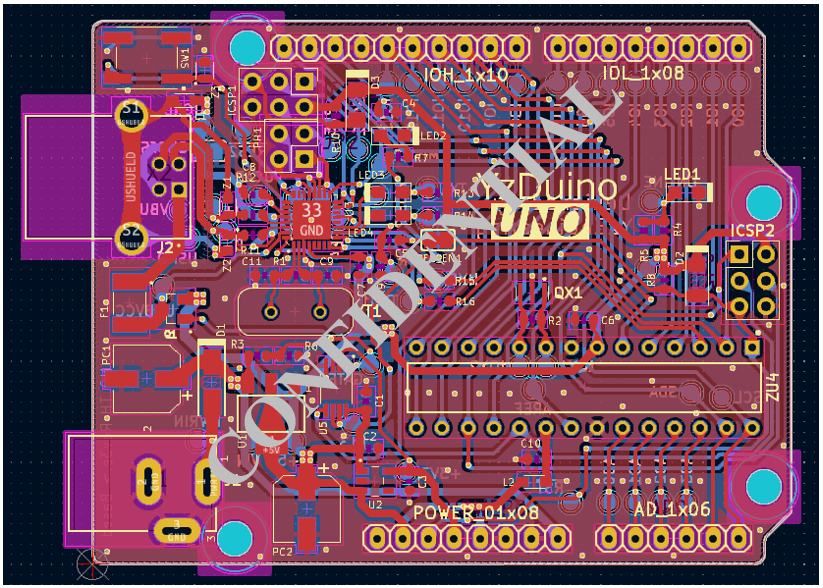

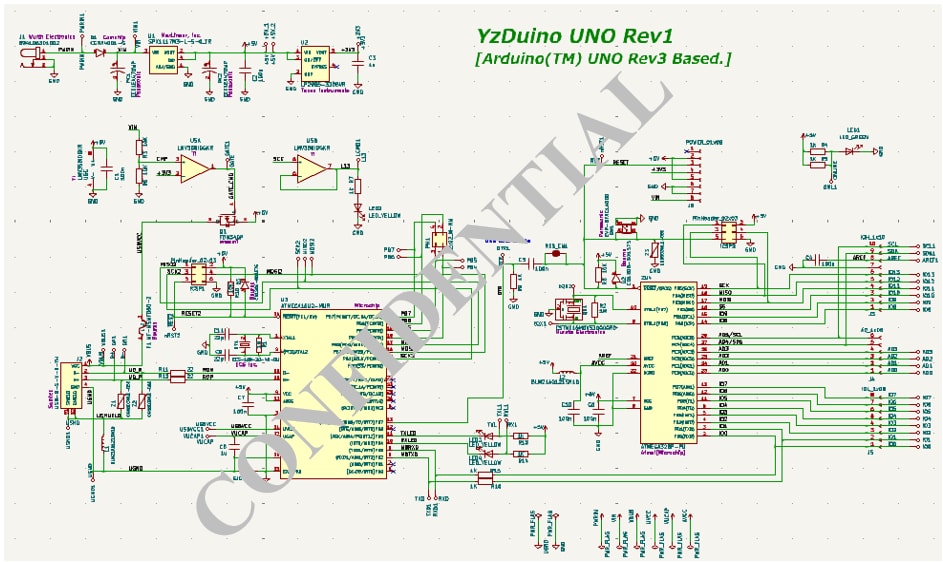

スクショは、ArduinoUNO基板の改修版です(ポートフォリオ参照下さい)。
ご相談の状況では極力費用発生しないよう配慮いたします。
具体的な設計作業に入る前にお見積させていただき、ご納得の上で発注いただければ幸いです。
基本的なデータ提供の他、
・CADデータ(KiCADプロジェクトデータ)の提供
・基板図面(小片/面付け、PDF・DXF形式)の提供
・実装図面(図面+座標ファイル)の提供
・多層ビルドアップ基板設計
・機構(ケース加工レベル)の簡易設計
については、別途ご相談のうえお見積致します。
なお内容により残念ながらご対応出来ない場合もあります。
ご依頼時に詳細をお聞きした上で、対応可否とお見積を致します。
○対応出来ないモノ・事の例
・ディスクリート部品での複雑なアナログ/高周波機器の設計
・各国安全基準、電安法、電波法に適合が必要な機器の設計
・詳細な機構/メカトロ機器の設計
・医療機器、軍事、車載、人命にかかわる機器の設計
・各種検証や試験の立会など
