プリント基板設計します

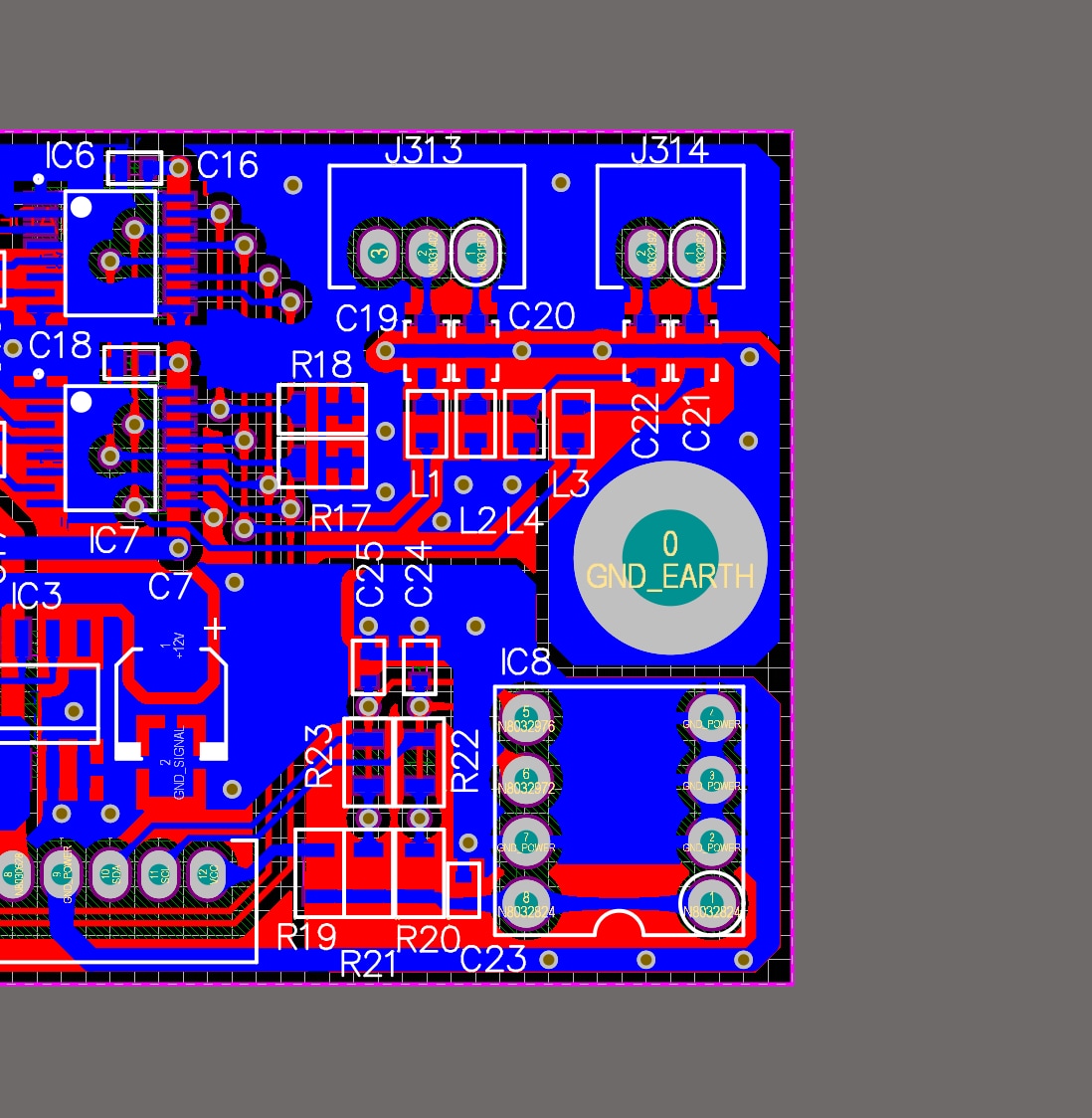

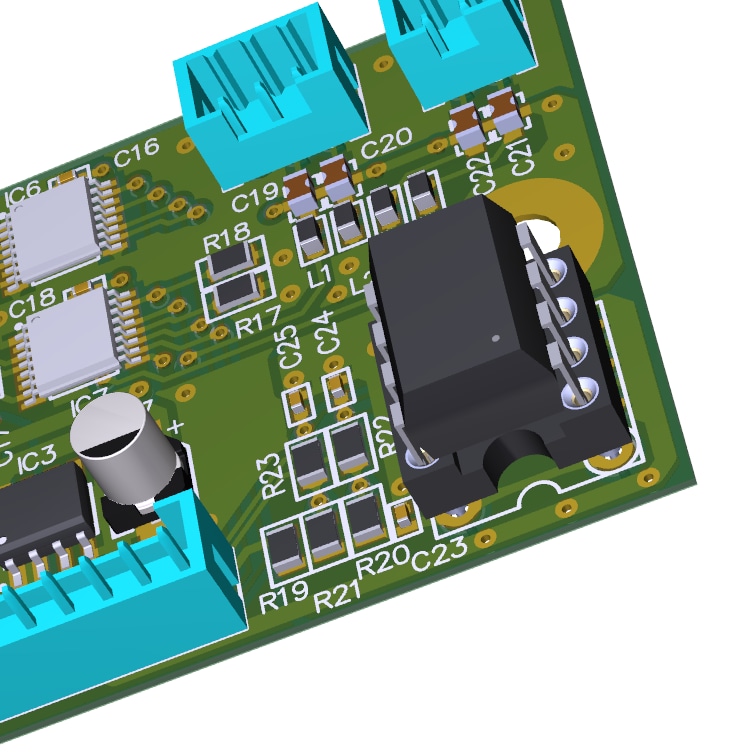

　アートワーク設計（プリント基板設計）を承っております。 　電子機器の性能を十分に発揮するために、基板設計は重要なファクターです。お客様のニーズを的確に捉え、ノウハウを活かし、個人向けの電子工作基板から大量生産させる民生品まで、対応しております。 　高電圧・高電流を取り扱う回路、BGAやQFPを有する回路など様々な設計要求に応じた基板設計が可能です。また、手書きの回路図からも設計を請け負っておりますので、お問い合わせ下さい。 　成果物として、下記での対応が可能です。 　　　・ガーバーデータでの納品（簡単な3DPDFもお付けします） 　　　・生ＰＣＢＣＡＤ（Altium Designer）ファイルでの納品 　　　・生基板での納品 　　　・生基板に部品を実装した状態での納品 など、お客様のニーズに合わせた納品方法が、ご利用頂けます。 また、手書き回路図の図面化なども、請け負っております。 　主に電気回路設計を35年の経験がありますので、経験を活かした対応を致します。 まずは、お問合せ下さい。 【スキル】 　・プリント基板設計(アートワーク設計)　30年 　・アナログ電気回路設計　30年 　・Excel・Word・PowerPoint・Access　30年 　・Webサイト構築　15年 【活動時間/連絡】 　・できる限り柔軟にご対応させて頂きます。 　・連絡は基本的にいつでも可能です。 宜しくお願い致します。 ※追記（2025.07.16） ご要望の多かったKiCADを導入しました。 今後は、Altium Designer に加えて、KiCADでの設計も可能です。 ただし、KiCADは不慣れなため、Altium Designer に比べて作業時間が増える可能性がございます。あらかじめご了承をお願い致します。
