今回は加湿器の修理例を紹介します。
５年以上使っている加湿器はある日スイッチを押してもONにならなくなってしまった。

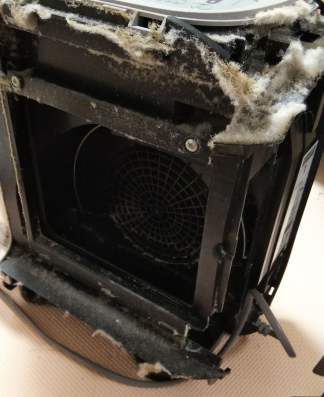

早速確認するため開けてみました。ホコリがかなり溜まっていたことに驚きました。
掃除するいい機会です・・・・

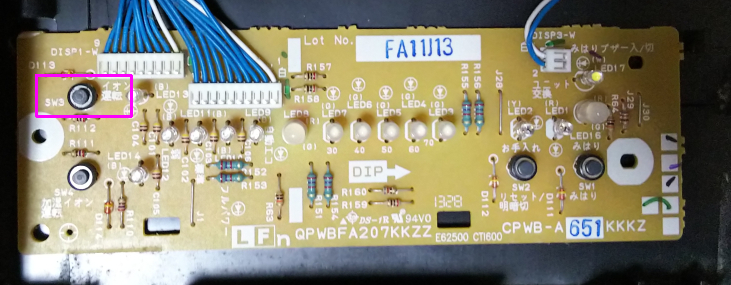

順番にネジを外して、上にある制御基板に辿り着きました。
ON/OFFのボタンはSW3です。テスタで確認すると、押しても抵抗が100MΩ以上で、どうもスイッチが怪しいです。
仮にショートさせてみると、加湿器が起動しました。
やっぱりスイッチです。
交換するため、同じような品番を検索しました。サイズと特徴から何とか見つかって、注文。数日後届きました。

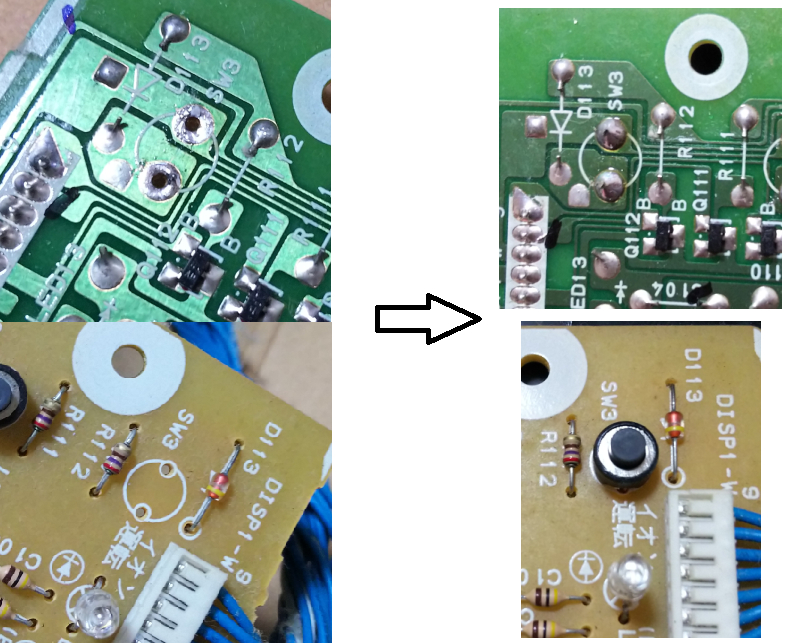

さて交換へ。前のスイッチを外して、新しく届いたものを半田付けして、ピンをきれいに切ったら、動作確認OK！
後は全部元に戻して、掃除もできたので新品同様で使えます。
それと、スイッチが何でダメになったかが気になります。ダクトスイッチですが、押す感触はちゃんとあります。ただ、何故か通電しない。

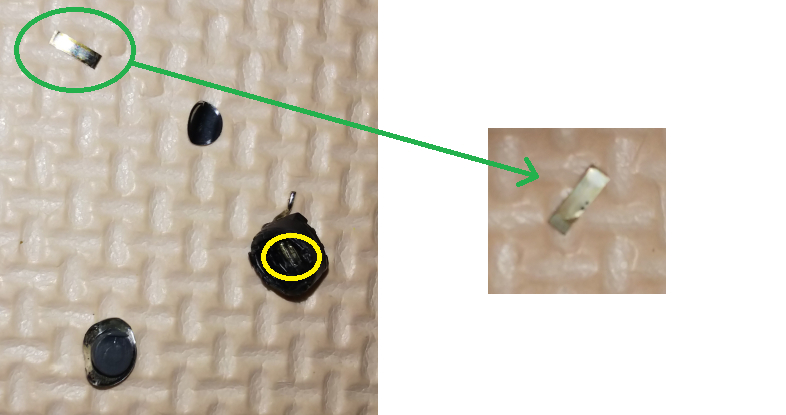

こころあたりはあったので、とりあえず分解してみました。

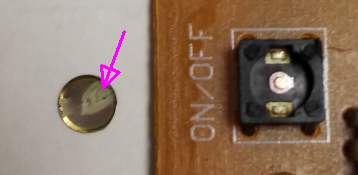

このスイッチを押すと、緑の部分が黄色の2極に接点して、通電する仕組みです。その緑のプレートが酸化しているようでした。写真では解りづらいが若干ツヤがなくなって、白くなっています。削るとツヤが戻ります。
推定として、時間とともに湿気により酸化したのではないかと。
このレベルではさすがに治せないので、交換するしかなった。
ちなみに、こころあたりがあったというのは、以前扇風機のリモコンで似たようなことがありました。
ダクトスイッチの故障モードとして、今後の設計などに考慮したいですね。
これで、今回の修理紹介が終わりです。
また次回のネタを探します～
