affinity｜円グラフを作る

今日はAffinityで売上グラフを作ります。

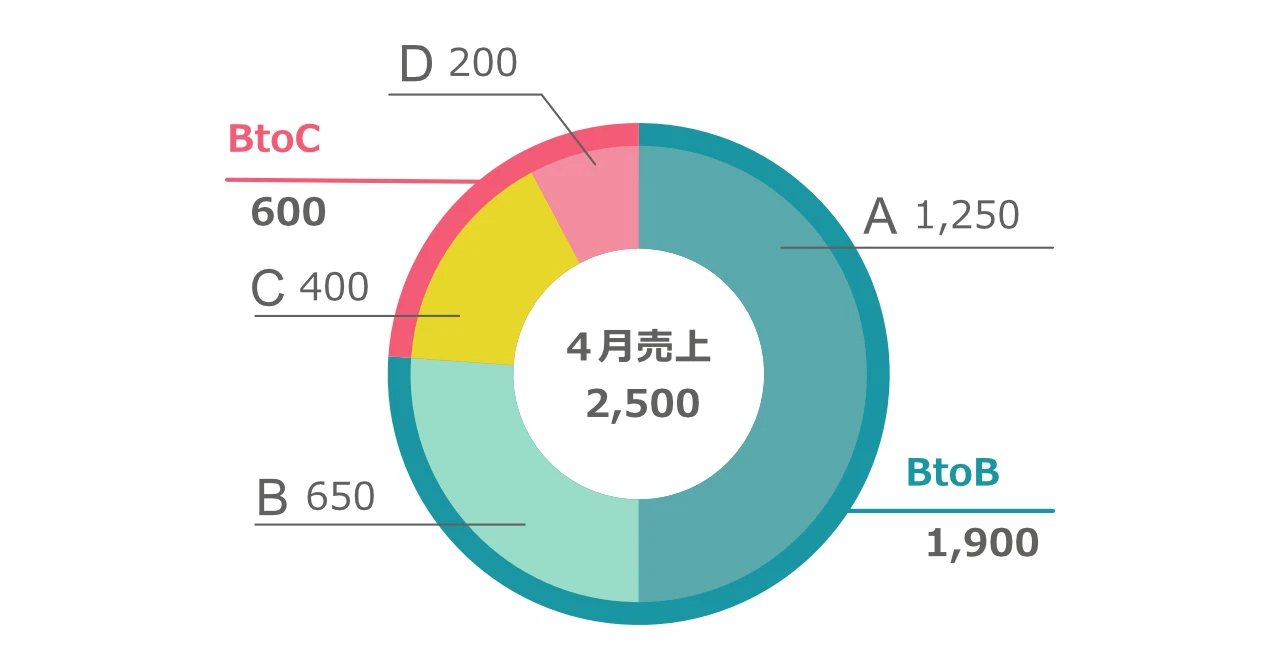

今回つくるモノ

個人事業者（架空）の４月の売上を円グラフにします。

この事業者は、企業向け（BtoB）と個人向け（BtoC）のサービスを提供しており、月の売上はだいたい２００万～３００万であるとします。

1. 売上表の作成

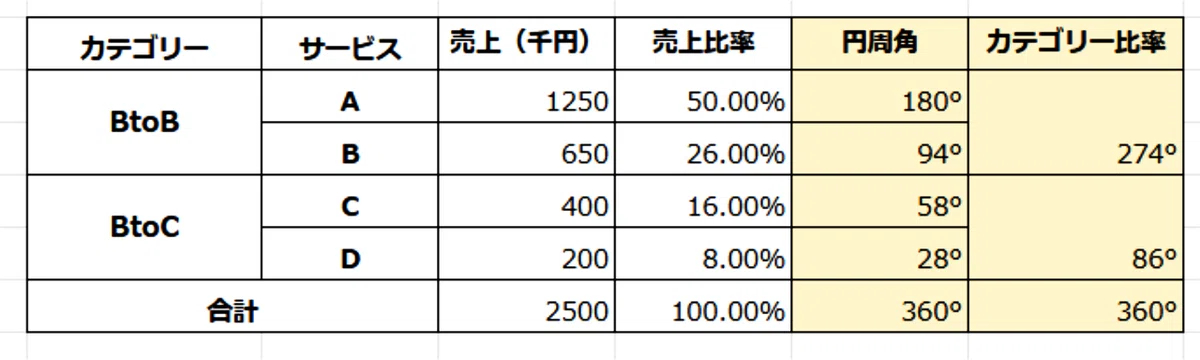

あらかじめエクセル、またはGoogleスプレッドシートを使用して、売上表を作っておきます。

ここでは、A～Dのサービスごとの売上を入力し、個々の売上比率、カテゴリごとの売上比率、そして360°を100とした時のそれぞれの円周角を出して入力します。

円グラフで使うのは、上記表の黄色の部分（円周角）です。

affinityの「表ツール」は、「レイアウト」スタジオで使えますが、「ベクター」・「ピクセル」では使用できません。

 ２.新規ドキュメントの作成

aqffinityを起動して、左上にあるスタジオメニューから「ベクター」を選択して「ベクタースタジオ」を開いたら、ドキュメントを新規作成します。

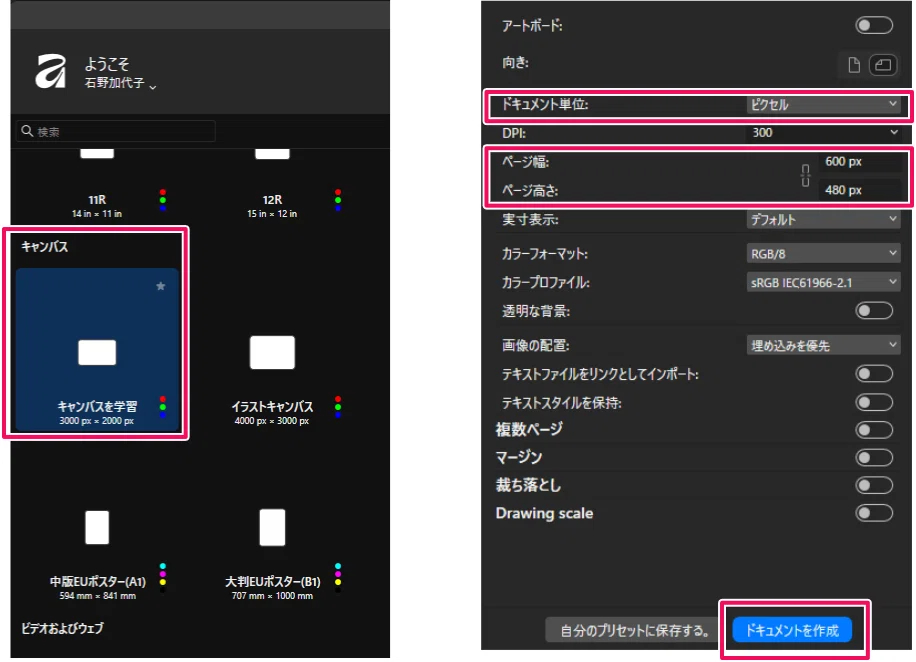

上部のメニューバーから「ファイル」＞＞「新規」と進み、ドキュメントの設定画面でアートボードの設定を行います。

ドキュメント設定：　ピクセル

ページ幅：　600px

ページ高さ：　480px

ここまで設定したら、「ドキュメントを作成」をクリックします。

3. 基準線を設定

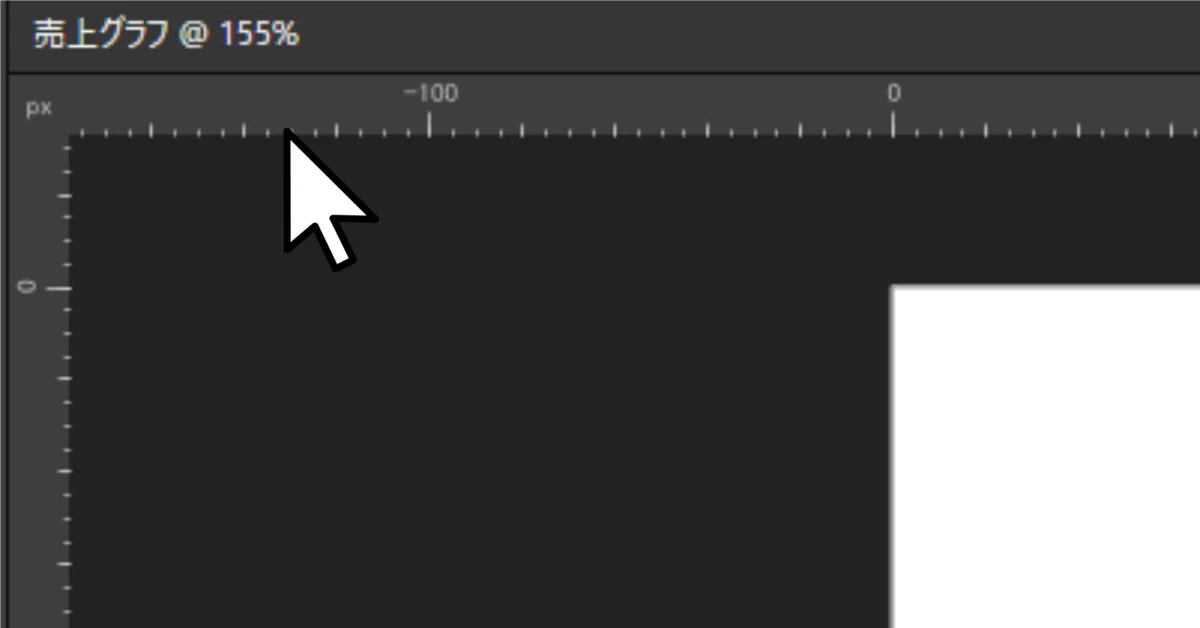

基準線を引くために、ルーラーを表示させます。

上部メニューから「表示」＞＞「表示」と進み、「ルーラー」を選択します。作業画面にルーラーが表示されます。

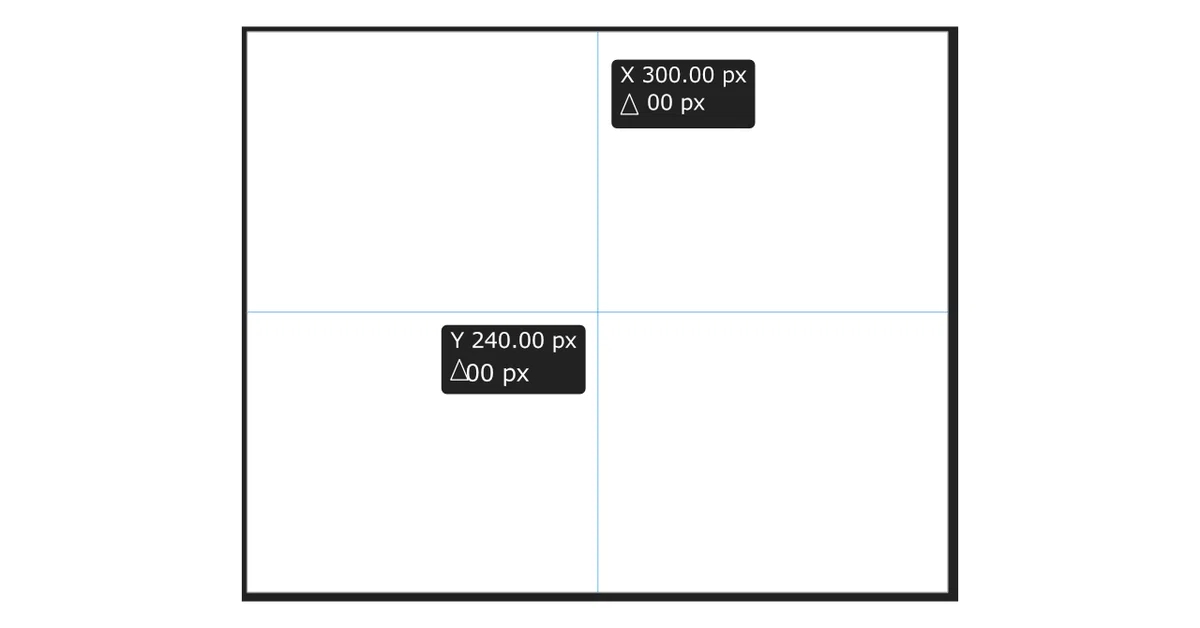

移動ツールで上部のルーラーの境をクリックすると、X軸の新規ルーラーが表示されますので、キャンパスの半分の高さであるY座標　240.0までドラッグします。同様に、Y軸の新規ルーラーを表示させ、キャンパス幅半分にあたるX座標 300.0までドラッグします。

キャンパスに、縦と横のルーラーが設置されました。

これで中心がどこかわかるようになりました。

4. 新規スウォッチの作成

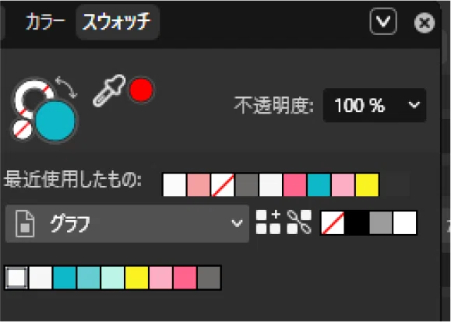

ここで使う色を、あらかじめスウォッチに登録しておきます。

パレットを追加し、「売上グラフ」と名前を付けます。

次に任意の矩形を描き、カラーパネルで「塗り」に追加したい色コードを入れた後、矩形右クリック＞＞スウォッチ追加＞＞塗りから　で「売上グラフ」パレットに追加します。

【追加する色コード】

#EBEBEB　グレィッシュホワイト

#FFFFFF 白

#1A95A2 ターコイズ

#5BA8AC ライトターコイズ

#98DBC6 ライトグリーン

#E6D72A イエロー

#F18D9E ライトピンク

#F35B75 コーラルピンク

#625F5F　チャコール

5. 基本となる円グラフの作成

基本となる円グラフを作成します。

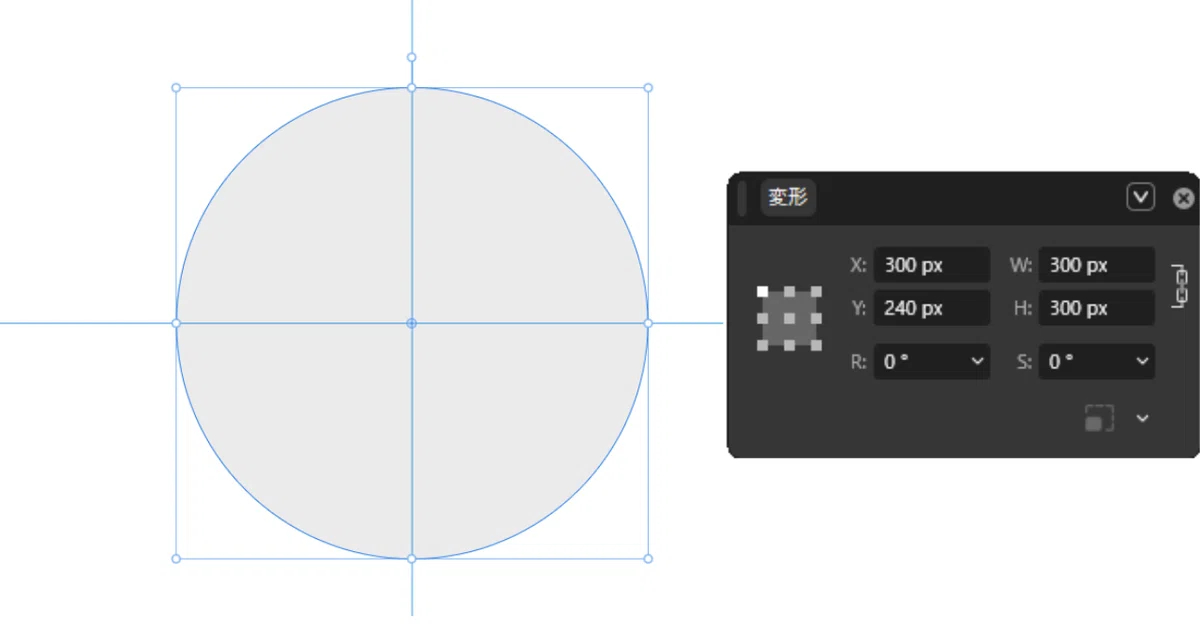

まず、ツールバーから「楕円ツール」を選択し、「線なし」任意の「塗り」の　W：300 H:300pxの正円を描きます。

円の中点（中心）をキャンバスの中点（X:300px Y:240px）と合わせてください。

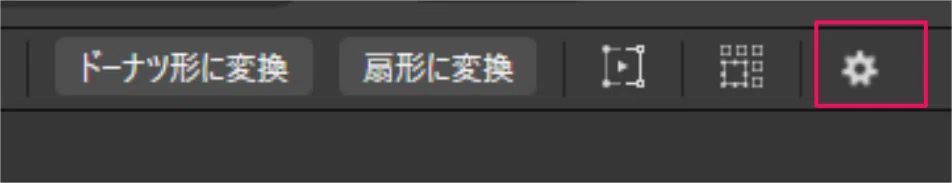

円を選択した状態で、上部メニューのネジアイコンをクリックし、プルダウンの「変形の起点を有効にする」にチェックを入れます。

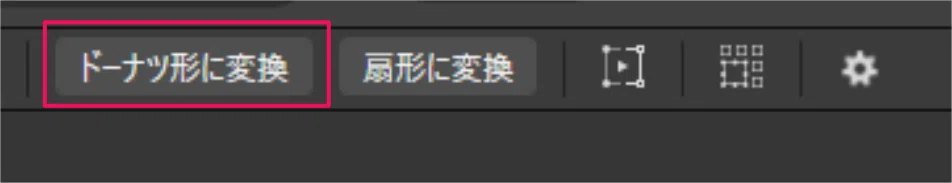

続けて、円を選択した状態で、上部メニューの「ドーナツ形に変換」をクリックし、ドーナツ形状の細かな設定を行います。

穴の半径：　55％

開始角度：　0°

終了角度：　0°

合計角度：　360°

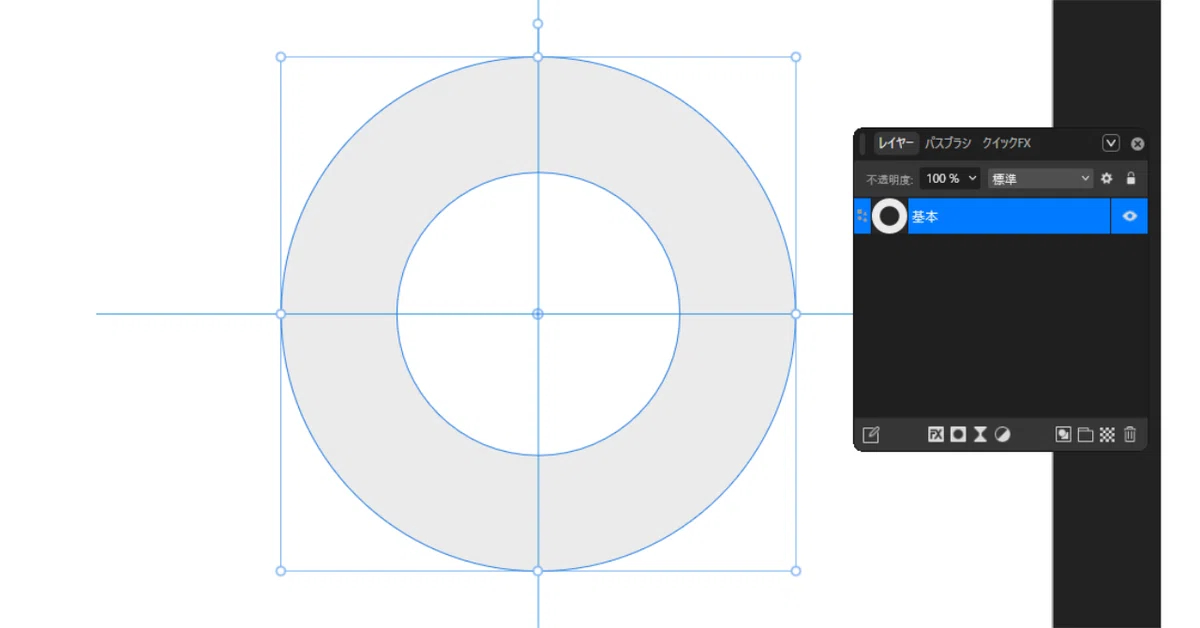

基本の円グラフができました。

レイヤー名は「基本」にしておきます。

6. 円グラフを4つ複製

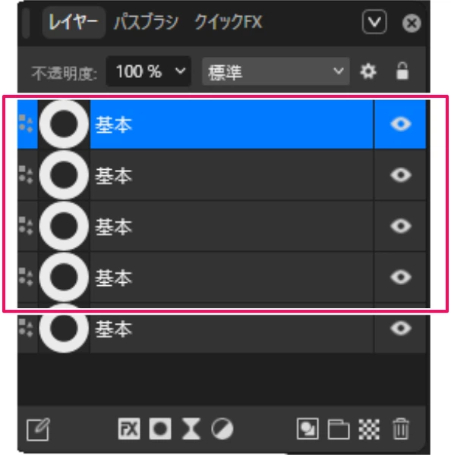

基本グラフを選択した状態で、「Ctl」キーを押しながら「J」キーを4回押し、基本グラフを４個複製します。

7. 円グラフに色を付ける

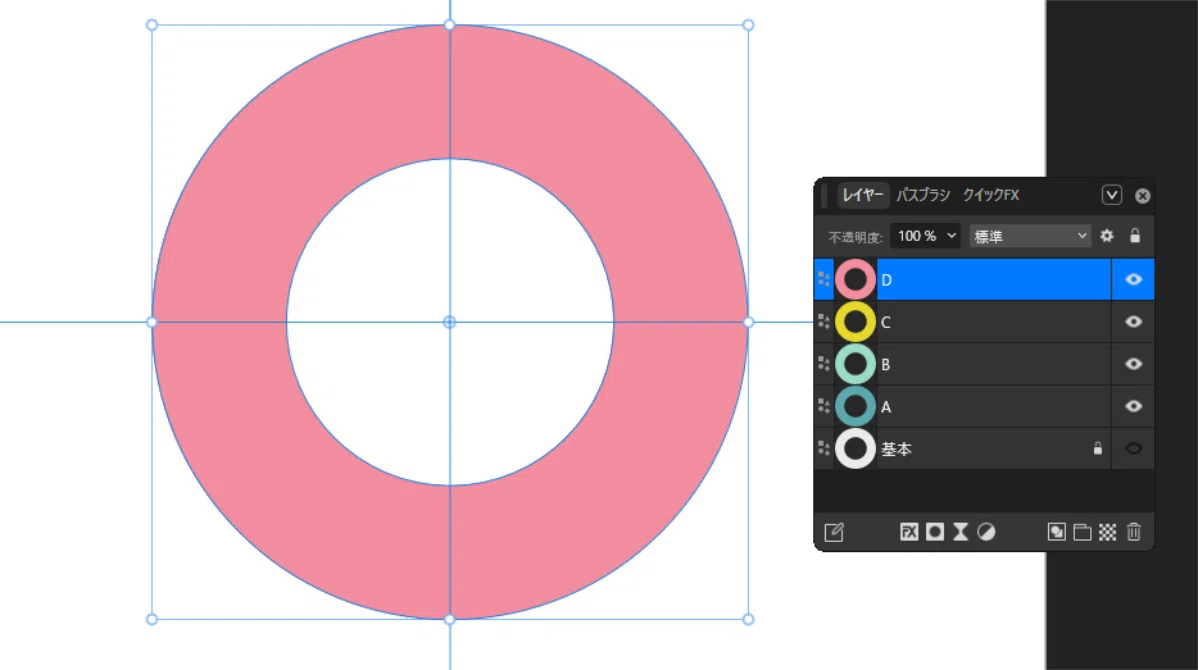

基本グラフのレイヤーを非表示・ロックし、複製した4つのグラフに、スウォッチに登録した色を反映させます。

１番目のグラフ:#5BA8AC (ライトターコイズ)　

２番目のグラフ:#98DBC6 (ライトグリーン)

３番目のグラフ:#E6D72A (イエロー)

４番目のグラフ:#F18D9E (ライトピンク)

また、基本を除く円グラフのレイヤーにＡ，Ｂ，Ｃ，Ｄと名前を付けます。

ここまで出来たら、一旦ファイルを保存します。

8. 円グラフAに円周角を入れる

まず、サービスAのグラフに角度をつけていきます。

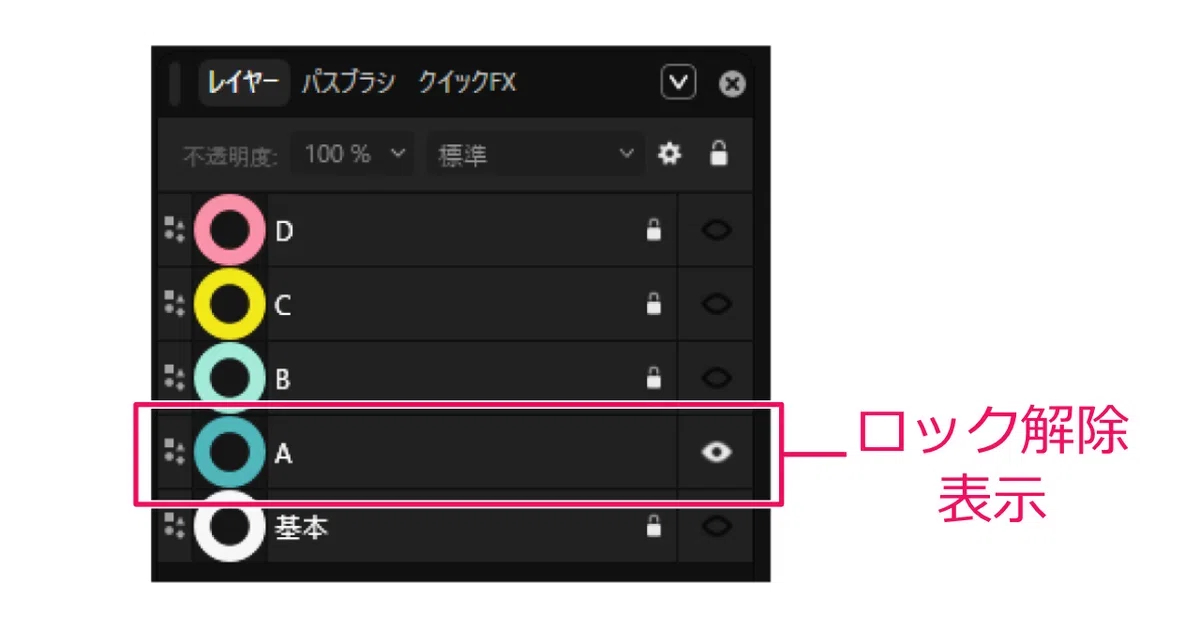

レイヤーＡのみ、ロック解除して表示し、後のレイヤーはすべてロックして非表示にしておきます。

これから円グラフに円周角を入れていきます。円周角の数値は「売上表」を参照します。グラフ「A」の売上の「円周角」は「180°」となっています。

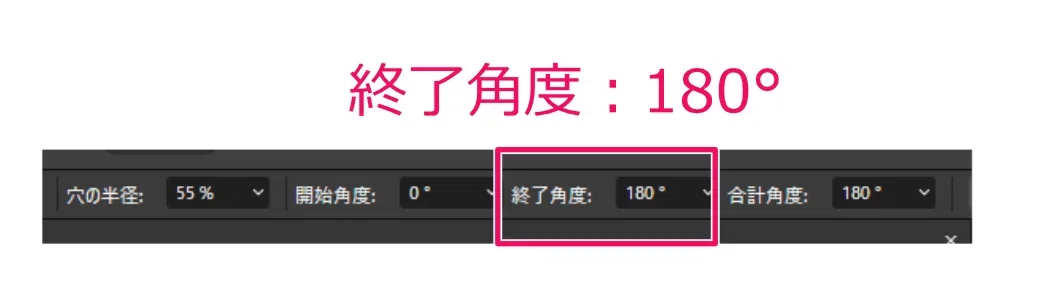

レイヤーＡを選択した状態で、上部バーの「終了角度」に「180°」を入力します。

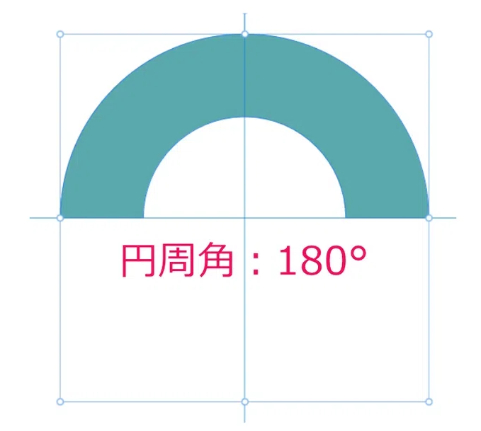

半円の円グラフができました。

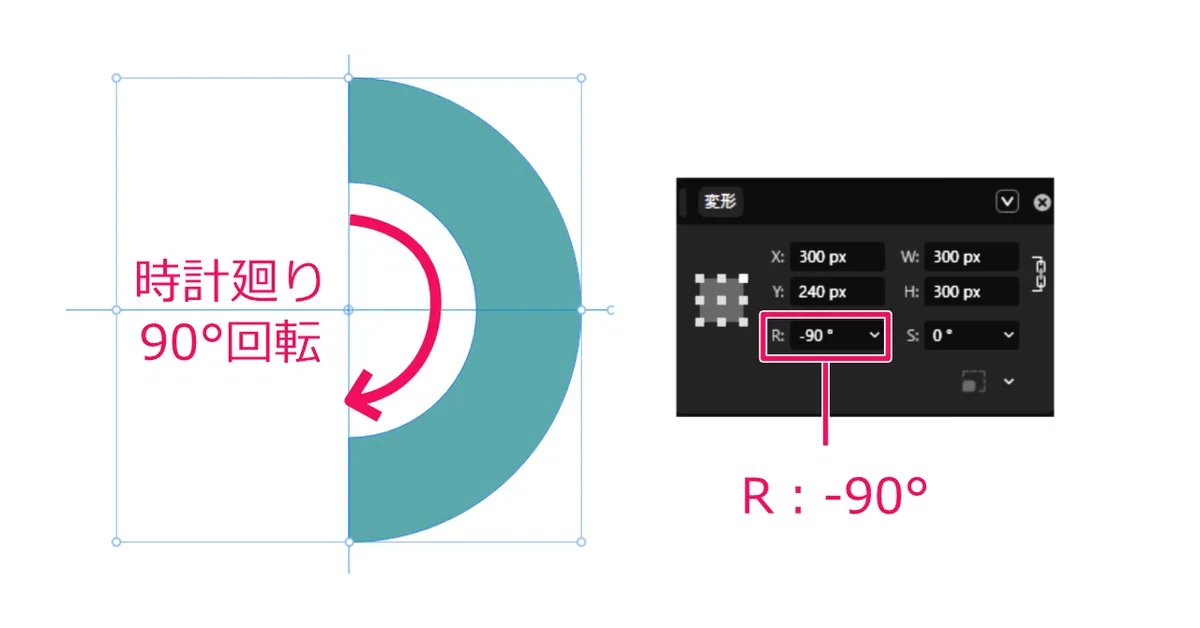

9. 円グラフAを90°回転させる

半円となった円グラフAを選択した状態で、「変形」パネルの「R」に「-90」を入力してください。

Rに数値を入れると、自動で単位「°」が付きます。

10. 円グラフBに円周角を入れる

次に、円グラフBに角度を入れます。

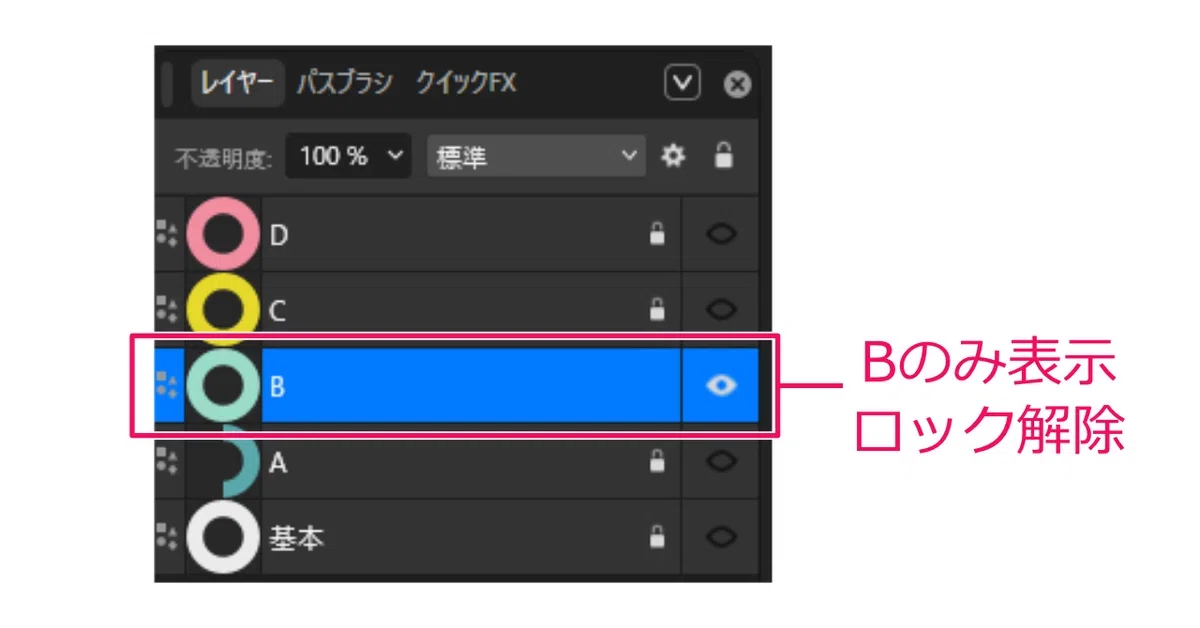

レイヤーBのみ表示しておき、後のレイヤーはすべて非表示にしてロックしておきます。

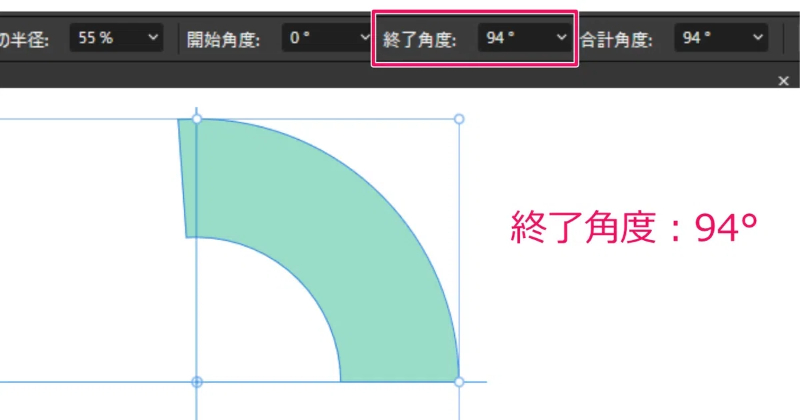

売上表のBの「円周角」は「94°」を「終了角度」に入れます。

円周角94°の円グラフができました。

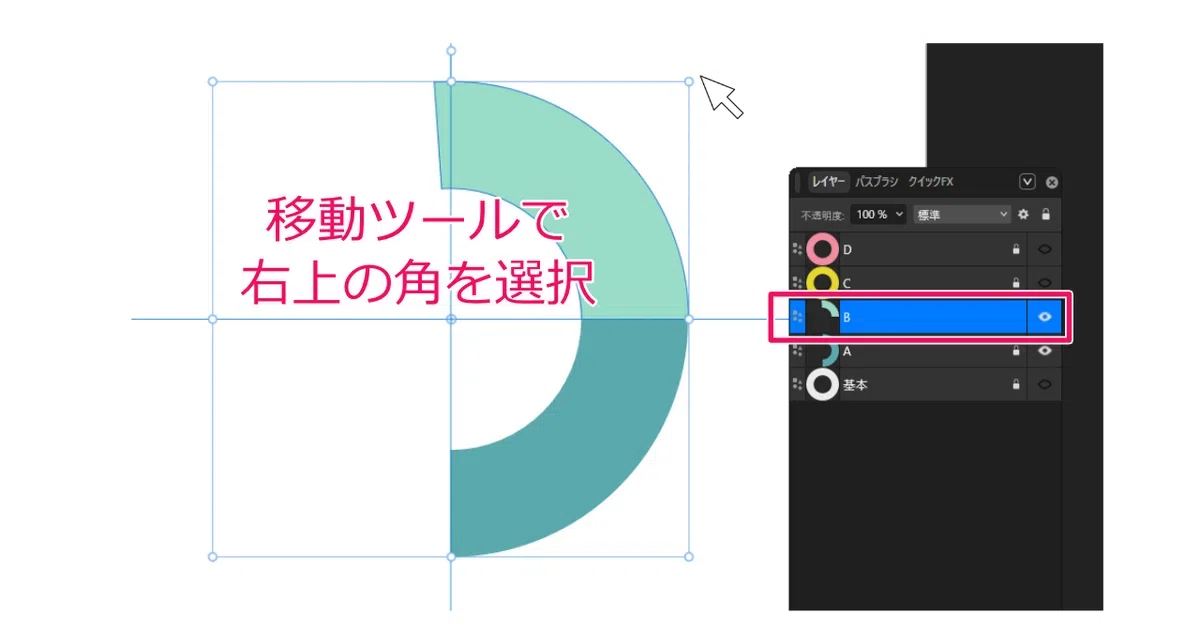

「移動ツール」に持ち替えて、グラフBの右上の角を選択します。

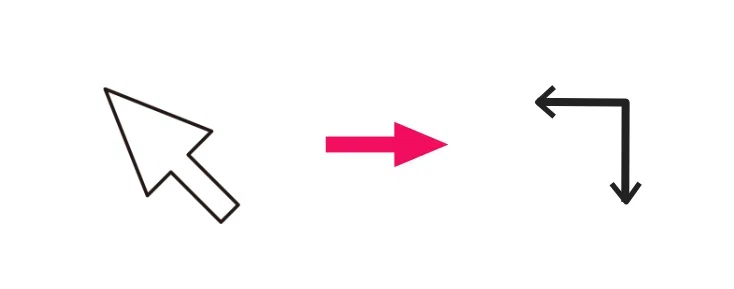

移動ツールをオブジェクトの角に近づけると、アイコンが変わります。

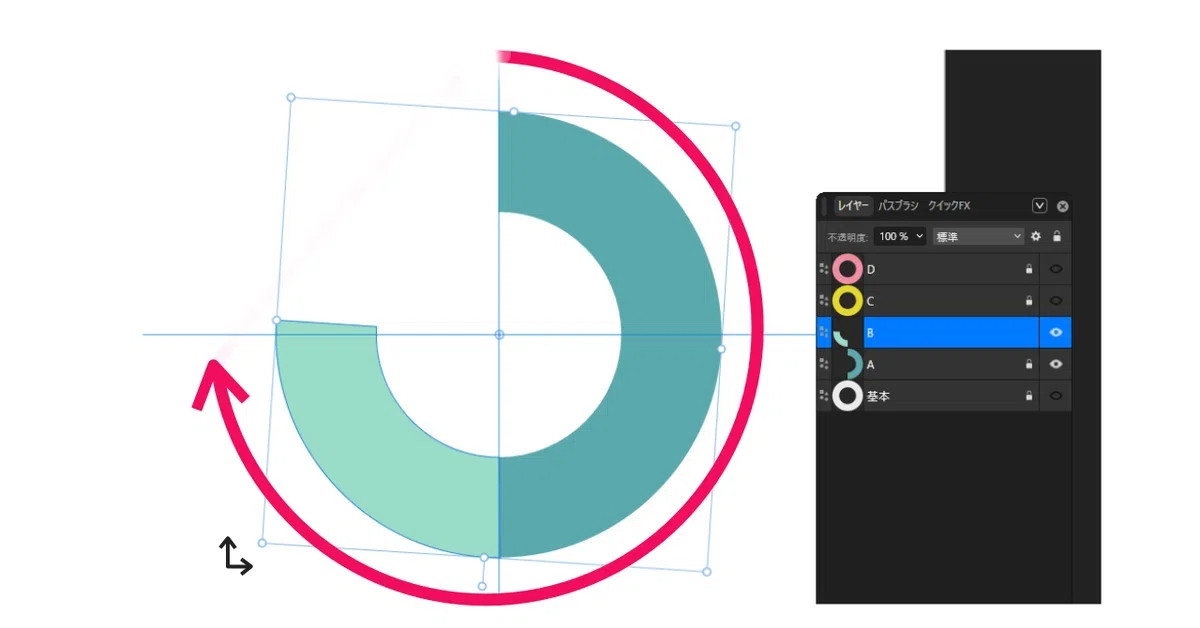

円グラフBを時計回りに回転します。

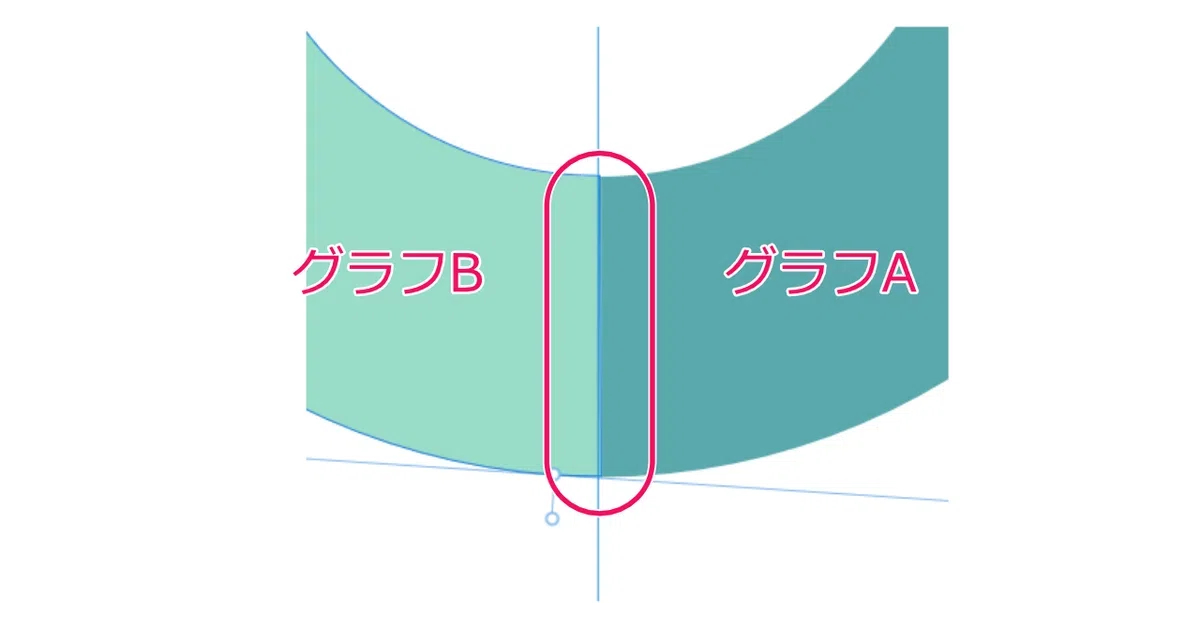

そして、円グラフBの終端の辺と円グラフAの始端の辺をぴったり合わせ、AとBが連続した円グラフになるようにします。

11. 円グラフＣとＤに円周角を入れ回転させる

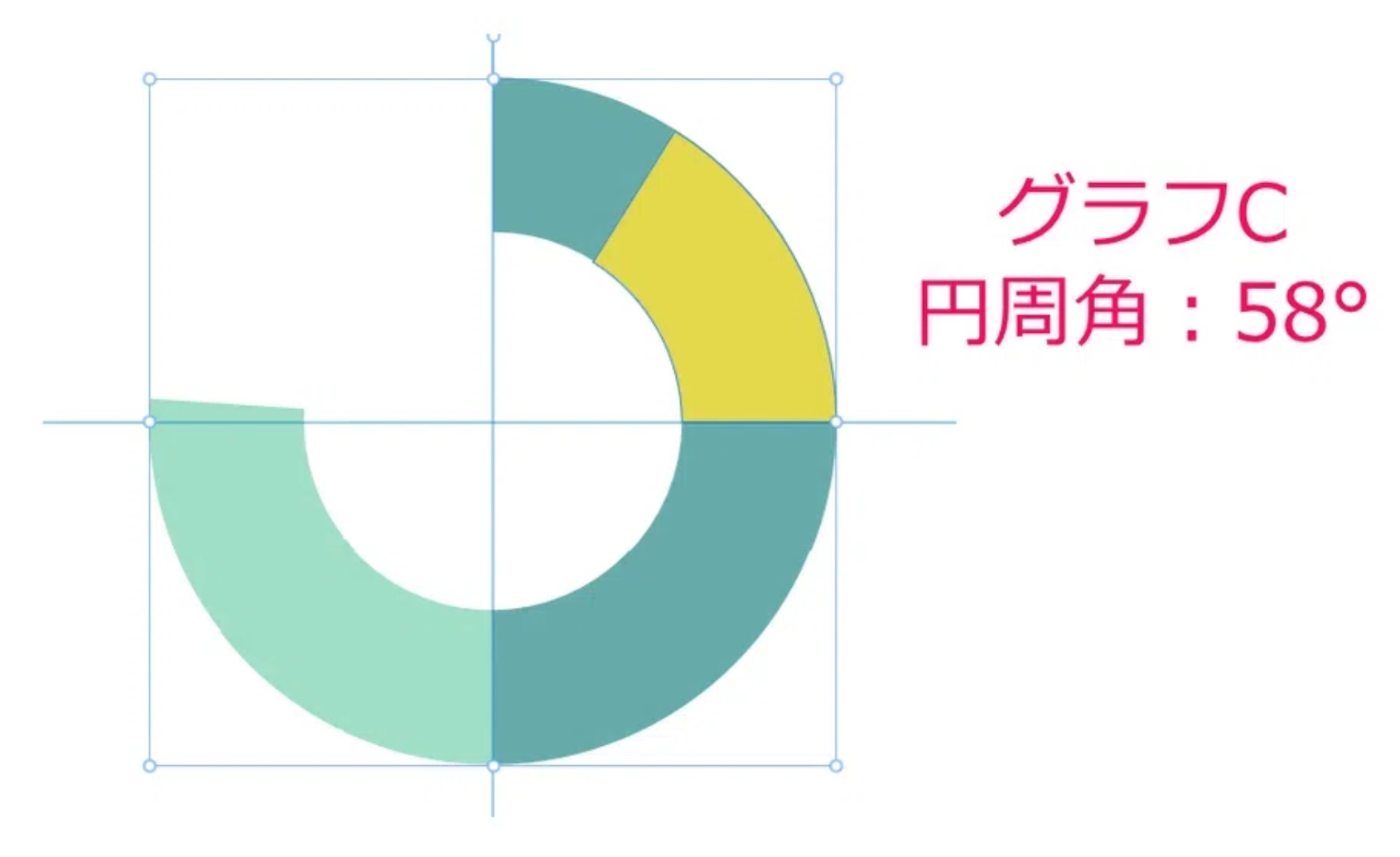

円グラフCに円周角：58°を入れ、回転させます。

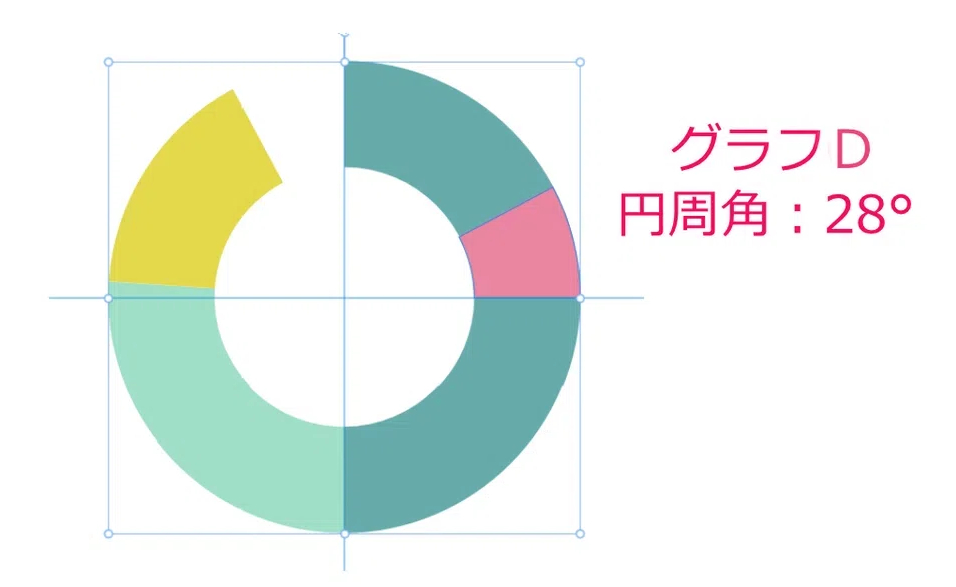

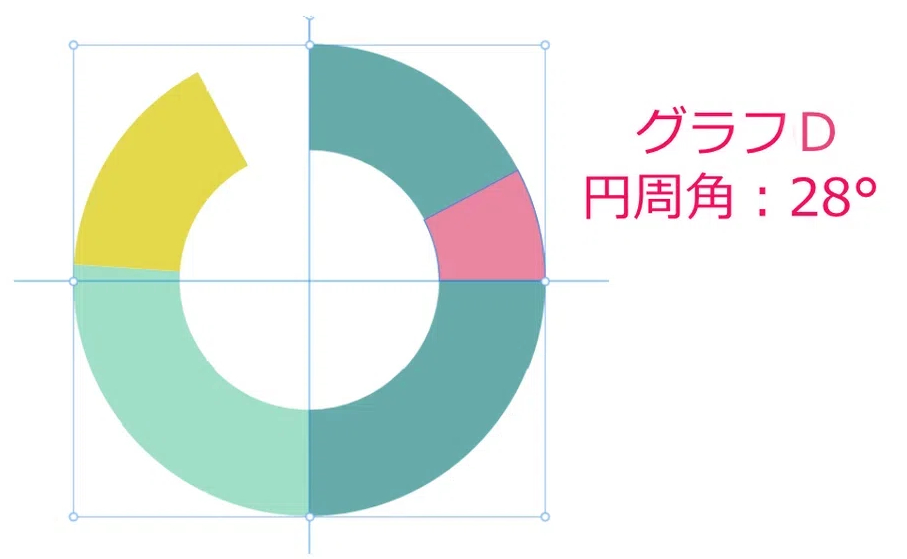

円グラフＤに円周角：28°を入れ、回転させます。

円弧Ａ、Ｂ、Ｃ、Ｄがひとつにつながった売上グラフの完成です。

12. カテゴリーの円グラフをつくる

これまでの手順を応用して、カテゴリグラフ（外側のグラフ）を描きます。

グラフのサイズを「W３３０ｘＨ３３０」に変更して、「ドーナツの穴」を「50％」に変更します。

グリーンの円グラフと、ピンク円のグラフに、それぞれに色をつけます。

グリーンのグラフには、#1A95A2 (ターコイズ)

ピンクのグラフには、#F35B75 (コーラルピンク)

グリーンのグラフに「円周角：274°」を入れて回転させ、ピンクのグラフに「円周角：86°」を入れ、反時計回りに回転させます。

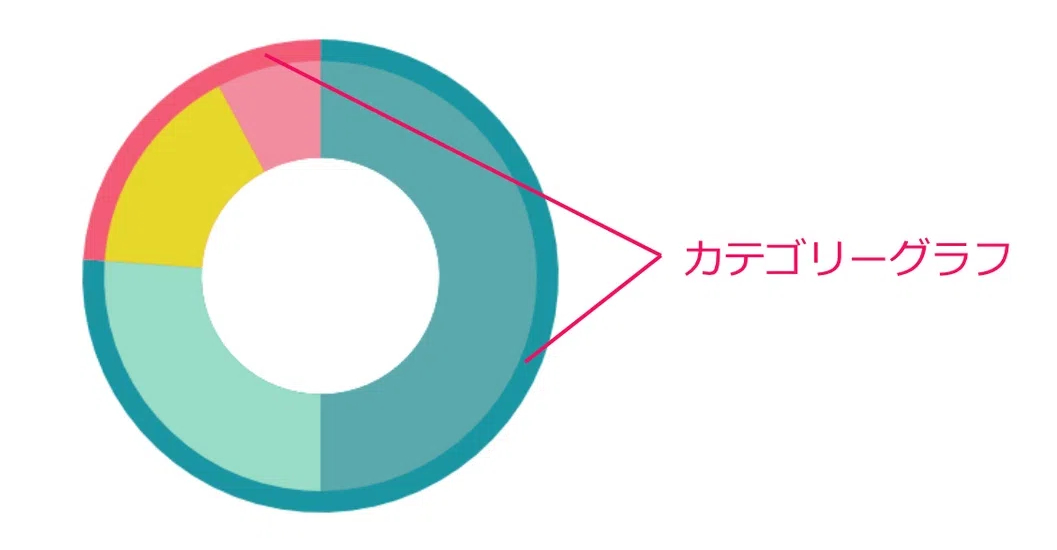

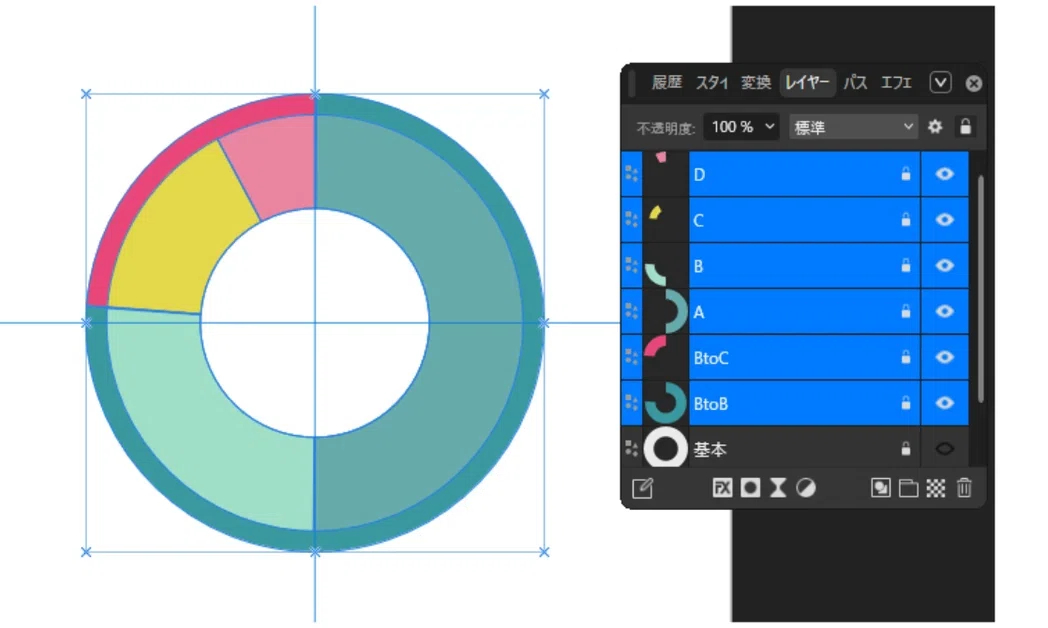

背面にカテゴリーグラフが配置された売上グラフができあがります。

売上グラフの完成

「ペンツール」を使って引き出し線を引き、「アーティスティックテキストツール」を使ってグラフ名と個々の売上高を入力したら完了です！
