【Word VBA】丸く並ぶ矢印描画マクロ▽ソースコード

Option Explicit

Option Base 0

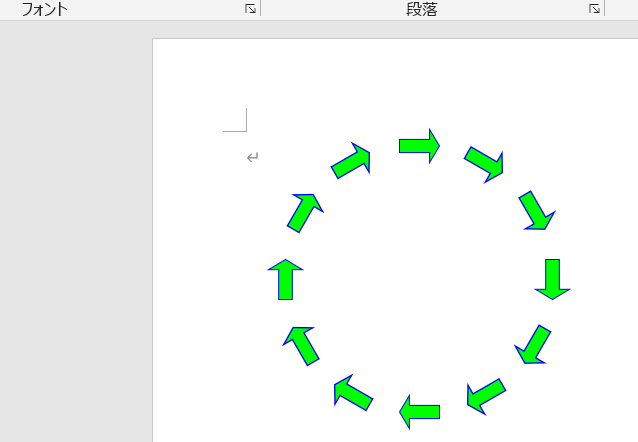

Public Sub 丸く並ぶ矢印描画マクロ()

    Const CIRCXPOS = 200　　　　　　    '円の中心位置　X

    Const CIRCYPOS = 180 　　　　　　　'　　　            Y

    Const CIRCRADI = 100　　　　　　    '円の半径

    Const ARRWCONT = 12　　　　　　   '矢印の数

    Const ARRWWIDT = 30 　　　　　　  '矢印の幅

    Const ARRWHEIG = 25                      '矢印の高さ

    Const ARRBAPHT = 0.4                    '矢印の高さに対する棒の太さ比率

    Const ARRHDPHT = 0.3                    '矢印の高さに対する頭の部分比率

   '---------------------------------------------------------------------------

    Dim Ip As Integer, intAng As Integer

    Dim intXp As Integer, intYp As Integer, dblRd As Double

    '

    dblRd = (4 * Atn(1)) / 180

    intAng = 360 \ ARRWCONT

    For Ip = 0 To ARRWCONT - 1

        intXp = CIRCRADI * Cos(dblRd * (intAng * Ip)) + CIRCXPOS

        intYp = CIRCRADI * Sin(dblRd * (intAng * Ip)) + CIRCYPOS

'

        With ActiveDocument.Shapes.AddShape(msoShapeRightArrow, _

                           intXp - ARRWWIDT \ 2, intYp - ARRWHEIG \ 2, _

                                   ARRWWIDT, ARRWHEIG)

               .Fill.ForeColor.RGB = RGB(0, 255, 0)        '←塗りつぶし色

               .Fill.Visible = True

               .Line.ForeColor.RGB = RGB(0, 0, 255)       '←線色

               .Line.Visible = True

               .Adjustments(1) = ARRBAPHT

               .Adjustments(2) = ARRHDPHT

               .Rotation = intAng * Ip + 90

         End With

'

    Next Ip

'

End Sub

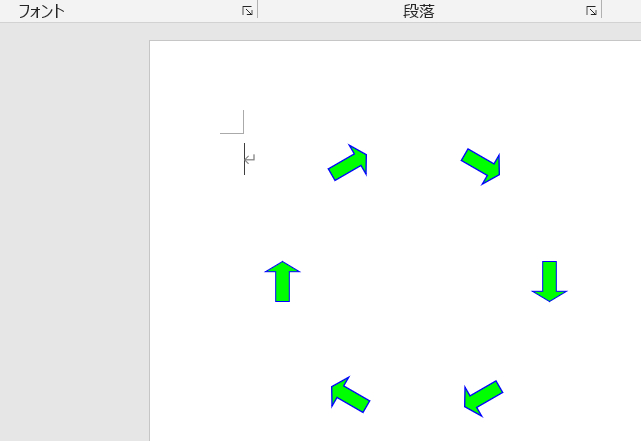

   Const ARRWCONT = 6　　　　　　 '矢印の数

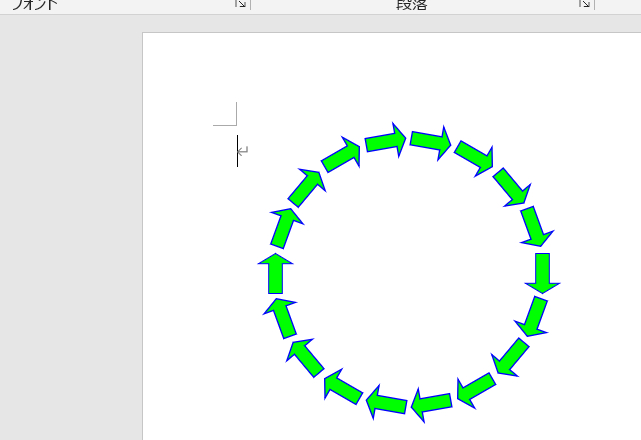

    Const ARRWCONT = 18　　　　　　 '矢印の数

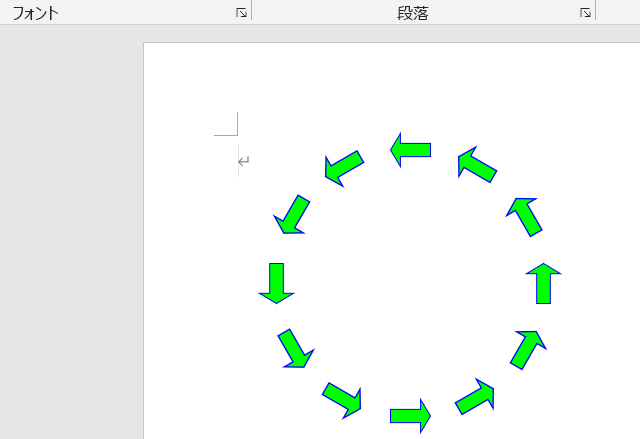

      With ActiveDocument.Shapes.AddShape(msoShapeLeftArrow, _

    .Rotation = intAng * Ip + 0

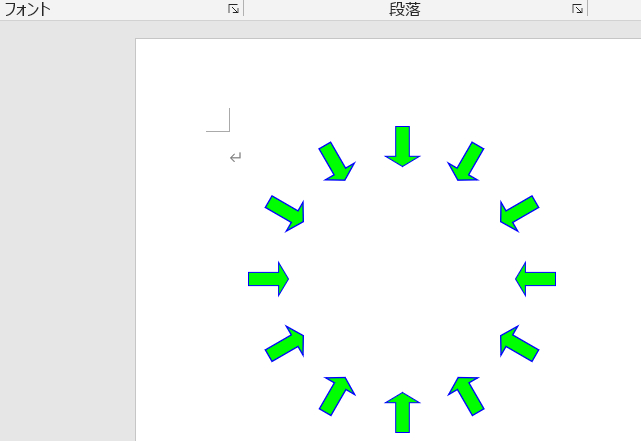

   .Rotation = intAng * Ip + 180

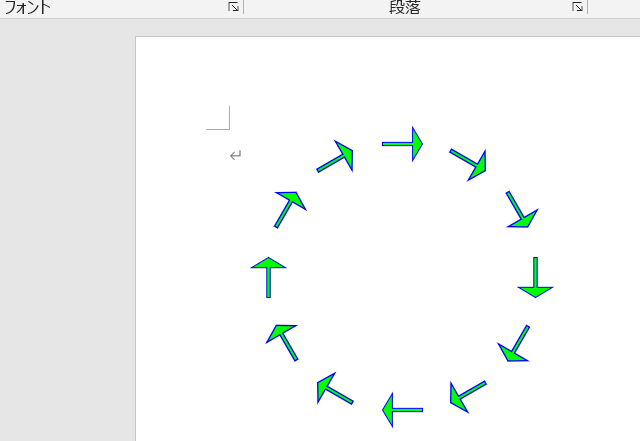

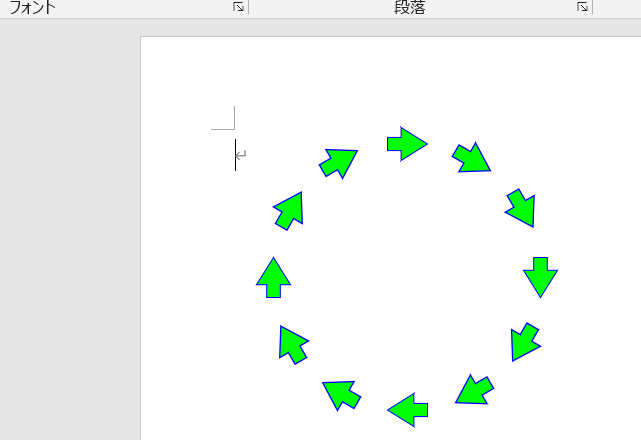

   Const ARRBAPHT = 0.1　　　　　　'矢印の高さに対する棒の太さ比率

Const ARRHDPHT = 0.8                      '矢印の高さに対する頭の部分比率
