【Word VBA】ハニカム構造描画マクロ▽ソースコード

Option Explicit

Option Base 0

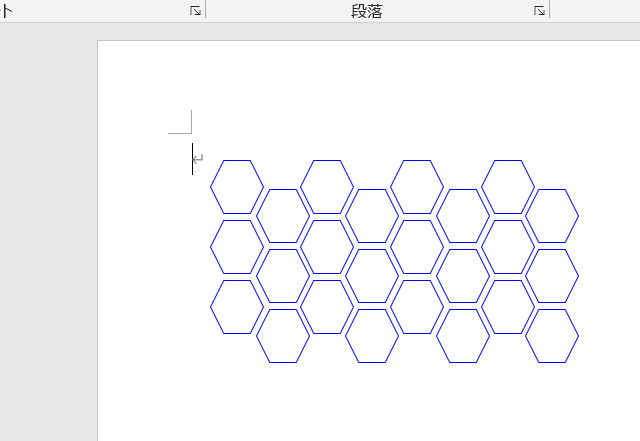

Public Sub ハニカム構造描画マクロ()

    Const HEXAXCNT = 7 　　　　　　　　'横方向六角形数

    Const HEXAYCNT = 3 　　　　　　　　'横方向六角形数

    '

    Const HEXALEFT = 80 　　　　　　　 'ハニカム左位置　X

    Const HEXATOPP = 90                      '            上         Y

    Const HEXAWIDT = 40                      '六角形幅

    Const HEXAHEIG = 40                       '六角形高さ

    Const HEXASPAC = 5                        '六角形と六角形の間隔

   '---------------------------------------------------------------------------

    Dim Ip As Integer, Jp As Integer

    Dim intXp As Integer, intYp As Integer

    '

    For Jp = 0 To HEXAYCNT - 1

        For Ip = 0 To HEXAXCNT - 1

            intXp = HEXALEFT + ((HEXAWIDT + HEXASPAC) * 0.75)* Ip  _

                     + HEXASPAC

            intYp = HEXATOPP + (HEXAHEIG + HEXASPAC) * Jp + _

                                      ((HEXAHEIG + HEXASPAC) \ 2) * (Ip Mod 2)

            With ActiveDocument.Shapes.AddShape(msoShapeHexagon, _

                                intXp, intYp, HEXAWIDT, HEXAHEIG)

                .Fill.Visible = False

                .Line.Visible = True

                .Line.ForeColor.RGB = RGB(0, 0, 255)         '←線色

                .Adjustments(1) = 0.25

            End With

        Next Ip

     Next Jp

End Sub

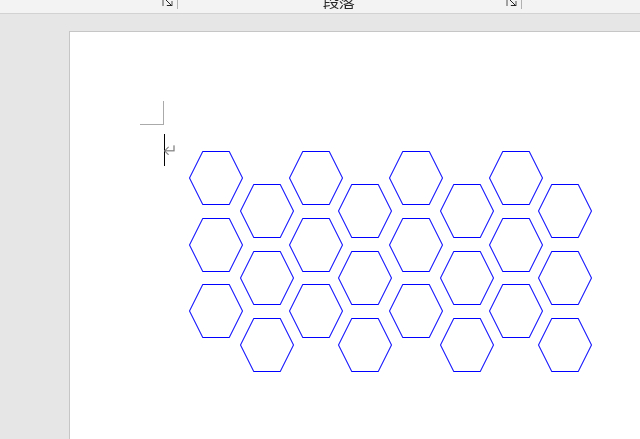

Const HEXASPAC = 10                       '六角形と六角形の間隔

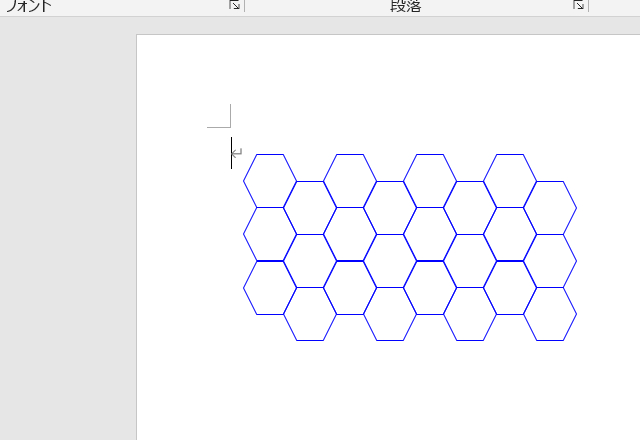

Const HEXASPAC = 0                        '六角形と六角形の間隔
