【Word VBA】円扇形描画マクロ▽ソースコード

Option Explicit

Option Base 0

Public Sub 円扇形描画マクロ()

    Const CIRCXPOS = 200     '円の中心位置　X

    Const CIRCYPOS = 180      '                    Y

    Const CIRCRADI = 100 '円の半径

    Const CIRCDIVI = 8     '分割数

   '---------------------------------------------------------------------------

    Dim Ip As Integer, intAng As Integer

   '

    intAng = 360 \ CIRCDIVI

    For Ip = 0 To CIRCDIVI - 1

         With ActiveDocument.Shapes.AddShape(msoShapePie, _

                CIRCXPOS - CIRCRADI, CIRCYPOS - CIRCRADI, _

                CIRCRADI * 2, CIRCRADI * 2)

                If (Ip Mod 2) = 0 Then

                   .Fill.ForeColor.RGB = RGB(255, 0, 0)        '塗りつぶし色

                Else

                   .Fill.ForeColor.RGB = RGB(255, 255, 255)

                End If

                .Fill.Visible = True                                      '←塗りつぶし有無

                '

                .Line.Visible = True

               .Line.ForeColor.RGB = RGB(255, 0, 0)   '←線色

               .Adjustments(1) = -90 + intAng * Ip

               .Adjustments(2) = -90 + intAng * Ip + intAng

         End With

    Next Ip

End Sub

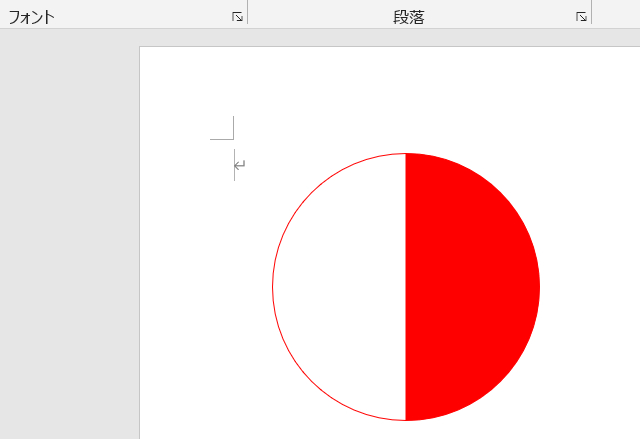

    Const CIRCDIVI = 2       '分割数

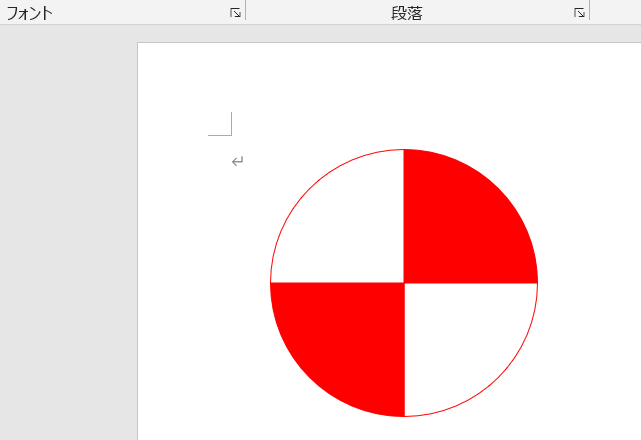

 Const CIRCDIVI = 4        '分割数

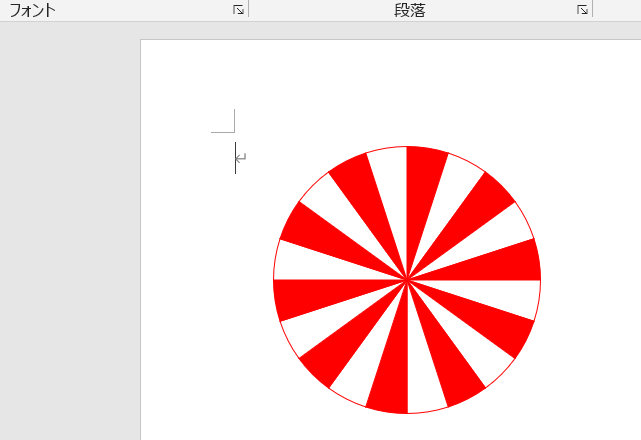

 Const CIRCDIVI = 20          '分割数

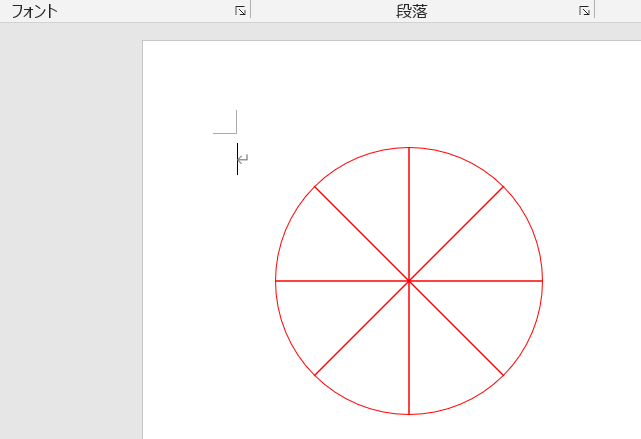

              .Fill.Visible = False                 '←塗りつぶし有無

Option Explicit

Option Base 0

Public Sub 円扇形描画マクロ２()

    Const CIRCXPOS = 200                '円の中心位置　X

    Const CIRCYPOS = 180                '                     Y

    Const CIRCRADI = 100                '円の半径

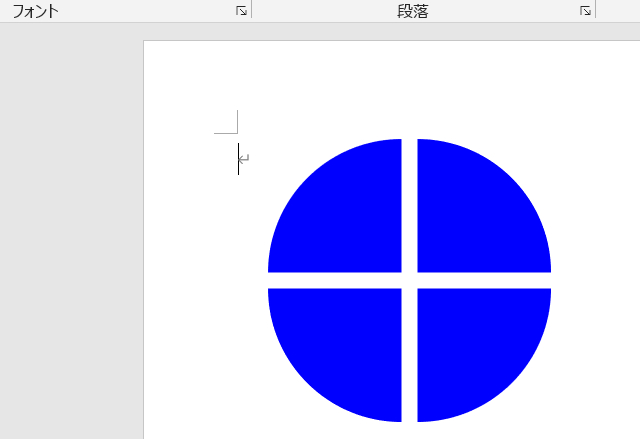

    Const CIRCDIVI = 4                    '分割数

    Const CIRCSPAC = 8               　 '隙間　幅

   '---------------------------------------------------------------------------

    Dim Ip As Integer, intAng As Integer

    Dim intXg As Integer, intYg As Integer, dblRd As Double

　'　

    dblRd = (4 * Atn(1)) / 180

    intAng = 360 \ CIRCDIVI

    For Ip = 0 To CIRCDIVI - 1

        intXg = CIRCSPAC * Cos(dblRd * (intAng * Ip + intAng / 2 - 90))

        intYg = CIRCSPAC * Sin(dblRd * (intAng * Ip + intAng / 2 - 90))

        With ActiveDocument.Shapes.AddShape(msoShapePie, _

                CIRCXPOS - CIRCRADI + intXg, CIRCYPOS - CIRCRADI + intYg, CIRCRADI * 2, CIRCRADI * 2)

                .Fill.Visible = True:

                .Fill.ForeColor.RGB = RGB(0, 0, 255)

                .Line.Visible = False

               .Adjustments(1) = -90 + intAng * Ip

               .Adjustments(2) = -90 + intAng * Ip + intAng

         End With

    Next Ip

End Sub

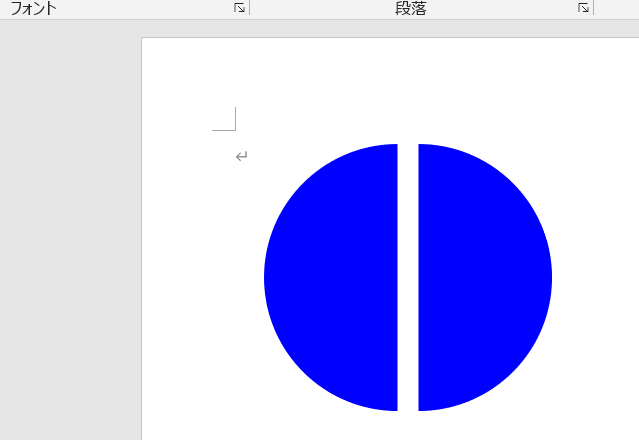

   Const CIRCDIVI = 2　　　　　　　　　'分割数

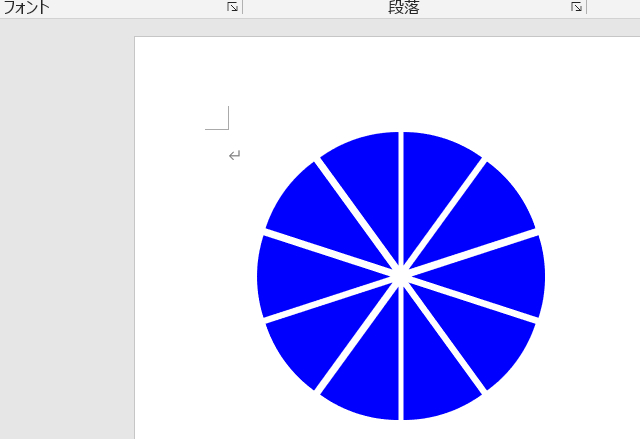

   Const CIRCDIVI = 10　　　　　　　　　'分割数
