基板の検図とJLCPCB発注データ作成をします

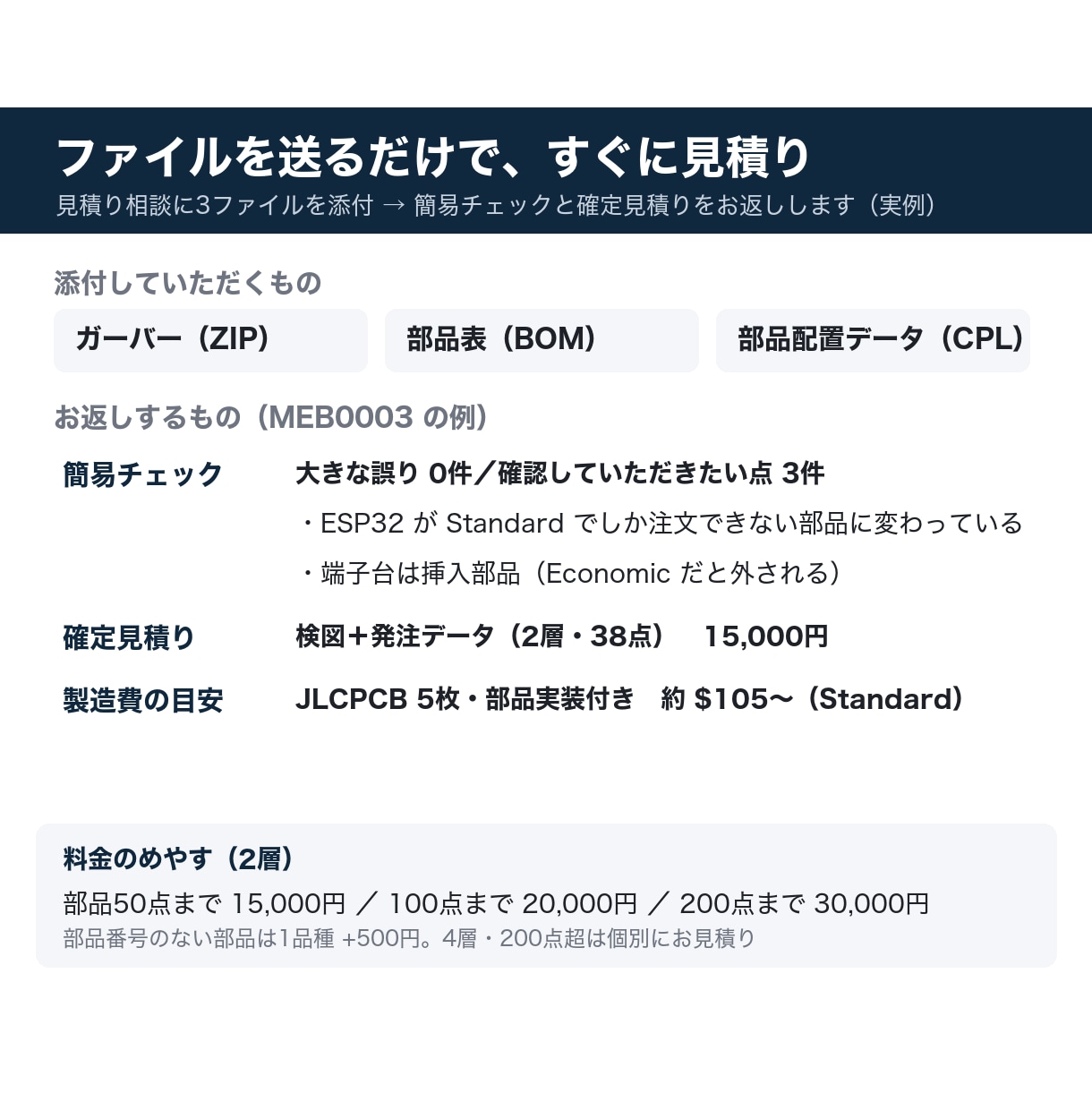

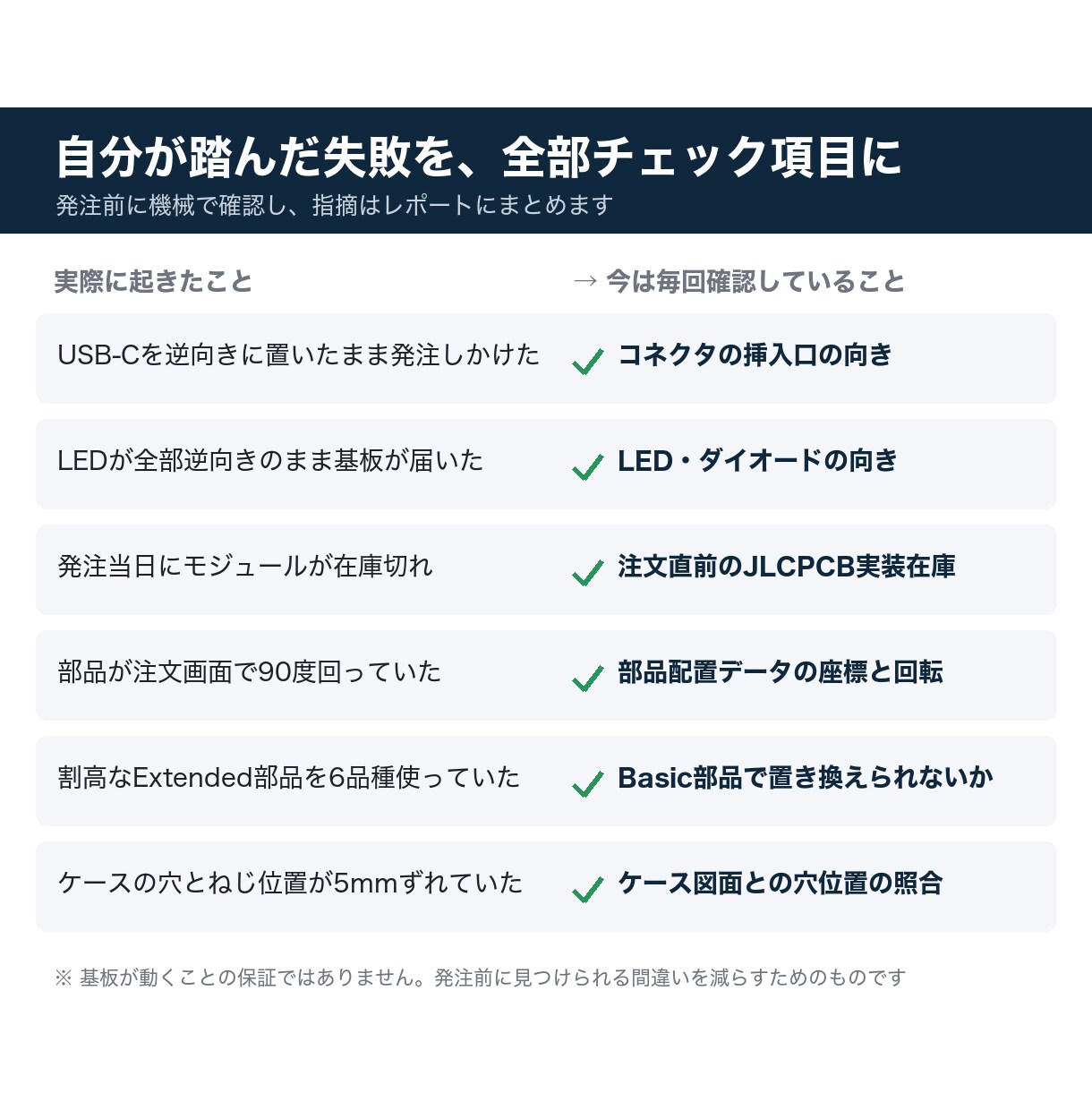

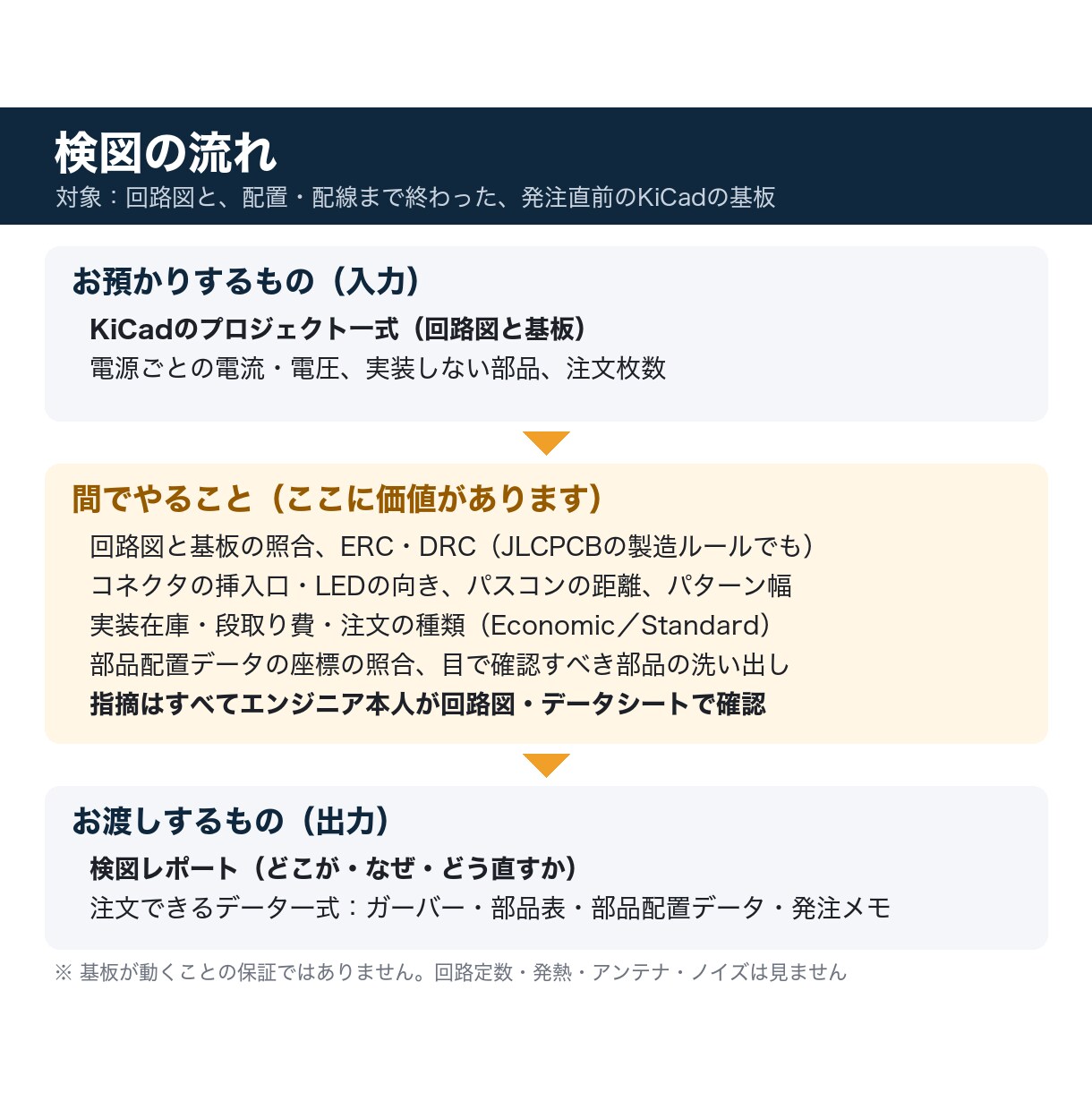

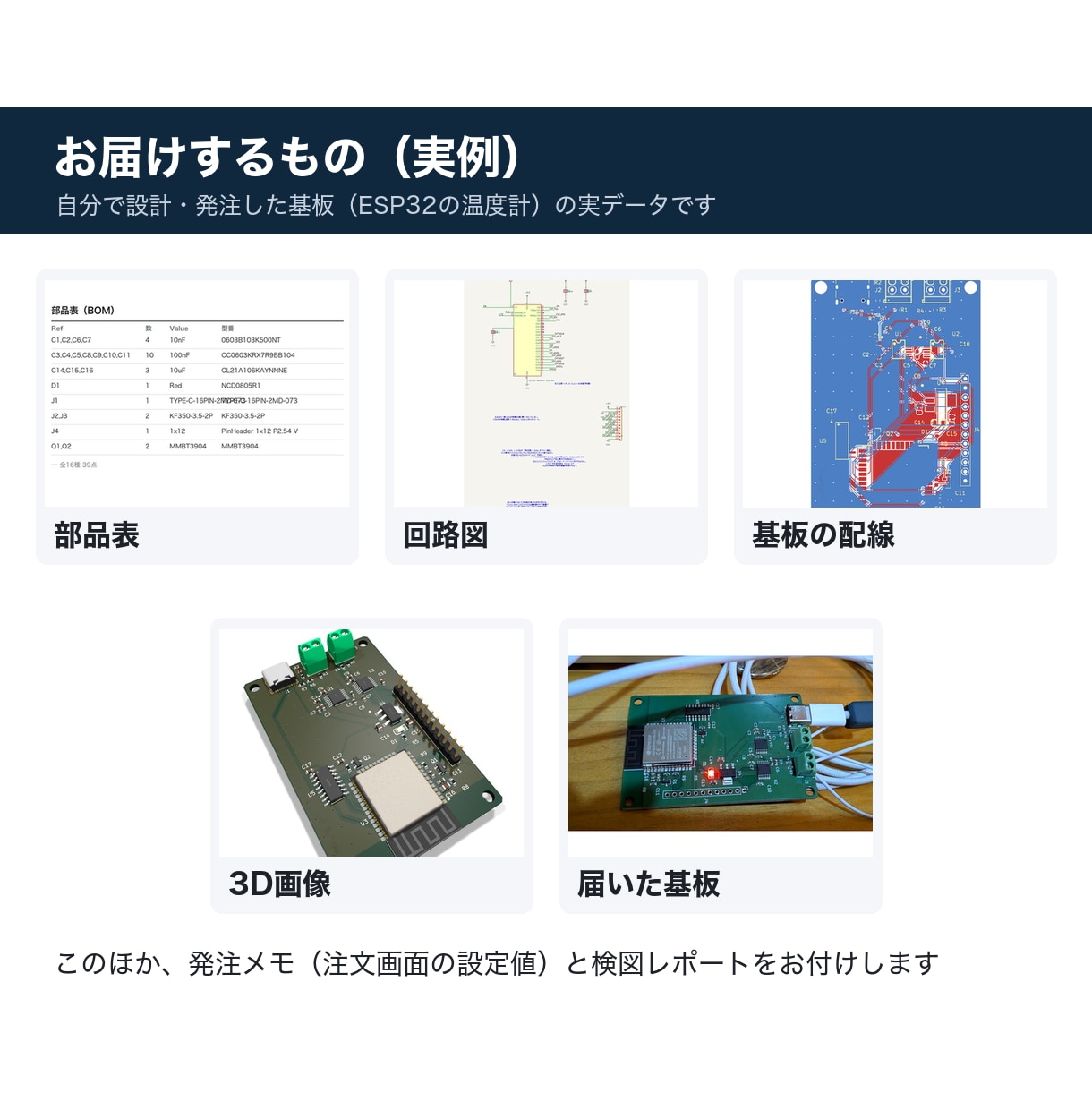

「基板を作ったけれど、このままJLCPCBに出して大丈夫か不安」「部品表や実装データの作り方が分からない」「届いたらコネクタが逆だった、を避けたい」という方向けのサービスです。 KiCadの設計データをお預かりし、発注前の確認（検図）と、JLCPCBの部品実装付き注文にそのまま使えるデータ一式の作成を行います。 ■ ファイルを添付していただければ、すぐにお見積りします JLCPCBに出す3ファイル（ガーバーのZIP・部品表・部品配置データ）を見積り相談に添付していただくと、発注前の簡易チェックの結果と、確定のお見積り、JLCPCBでの製造費の目安をすぐにお返しします（画像2枚目）。料金のめやすは、2層で部品50点まで15,000円、100点まで20,000円、200点まで30,000円です。 ■ 発注前に確認すること ・回路図と基板の食い違い、配線の取り違え、未接続 ・コネクタの向き（挿入口が基板の外を向いているか）、LEDやダイオードの向き ・JLCPCBの実装在庫（注文直前に欠品していないか）、割安なBasic部品に置き換えられる部品がないか ・パスコンの距離、流す電流に対するパターンの太さ ・部品の配置座標と回転が、JLCPCBの部品確認画面でずれないか ・ESP32を使う基板は、書き込み回路の向きと、電源を入れた直後のピンの状態も確認 結果は、指摘ごとに「どこが・なぜ・どう直すか」を書いた検図レポートでお渡しします。 ■ お渡しするもの ・ガーバー一式（JLCPCBの画面にそのままドラッグできるZIP） ・部品表（BOM）と部品配置データ（CPL） ・発注メモ（注文画面で選ぶ設定値の一覧と、見積もり額の目安） ・検図レポート ・基板の3D画像（ケース設計に使えるSTEPデータも） ここで確認している項目は、自分の基板を何度もJLCPCBに発注する中で実際に踏んだ失敗から作ったものです。USB-Cを逆向きに置いたまま発注しかけた、LEDが全部逆向きで届いた、モジュールが発注当日に在庫切れになった、などの経験をすべて確認項目にしています（画像5枚目）。 ■ 新しい基板の設計もご相談ください マイコン（ESP32・STM32など）と認証済みの無線モジュール、センサーを載せた2層の小さな基板なら、部品選びから発注データまで一通りお受けできます。部品選び・回路図・基板の各段階でご確認いただきながら進めます。規模によって大きく変わるため、必ずお見積りからお願いします。 ■ お受けできないもの ・AC100Vなど商用電源に直接つながる回路、数A以上の大電流の電源回路 ・無線の認証（技適）が必要になる自作アンテナや無線回路 ・医療・車載・安全に関わる用途 ・高速信号（USB3、DDRメモリなど）の配線長合わせやインピーダンス設計 ・KiCad以外のデータ、KiCad 10形式のデータ（作業はKiCad 9で行います。KiCad 6〜8のデータは開けますが、こちらで直したものは9の形式になります） ■ 基板とケースをまとめて 別出品「基板・電子工作のケースを3Dプリント用に設計します」と組み合わせて、基板とケースを一緒に仕上げることもできます。 使用ツール：KiCad 9、JLCPCB部品データ、自作の検図ツール
