基板・電子工作のケースを3Dプリント用に設計します

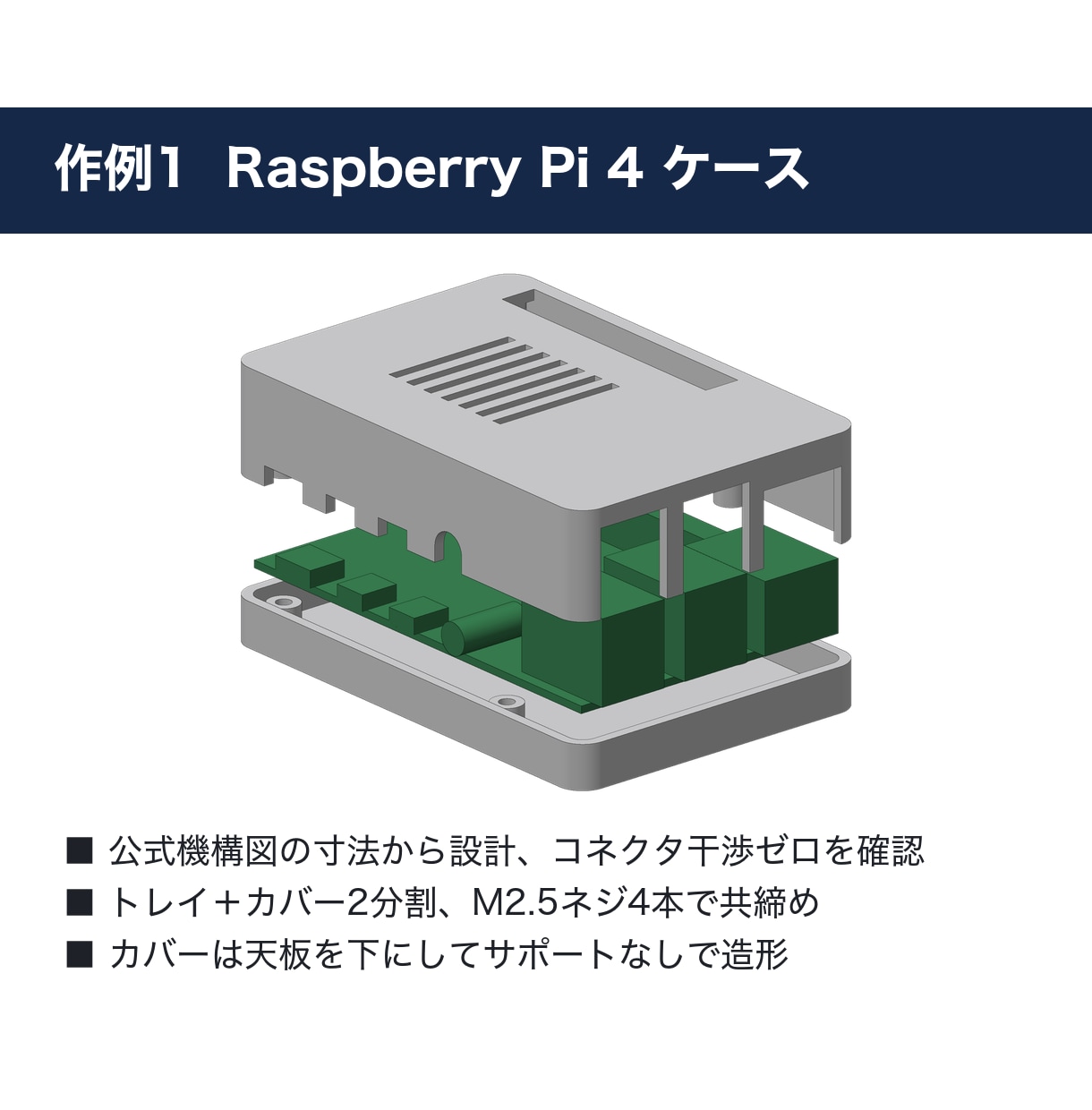

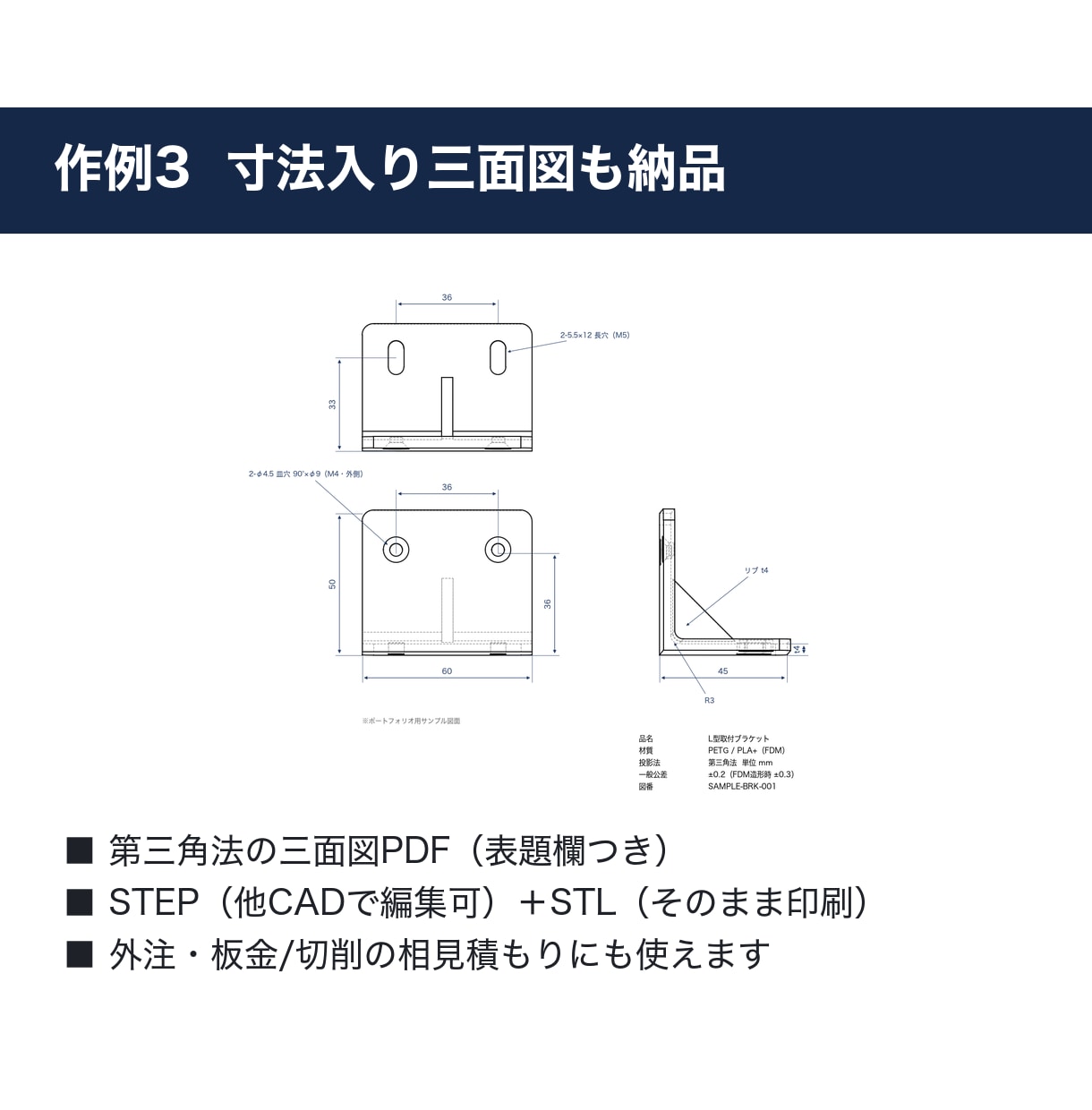

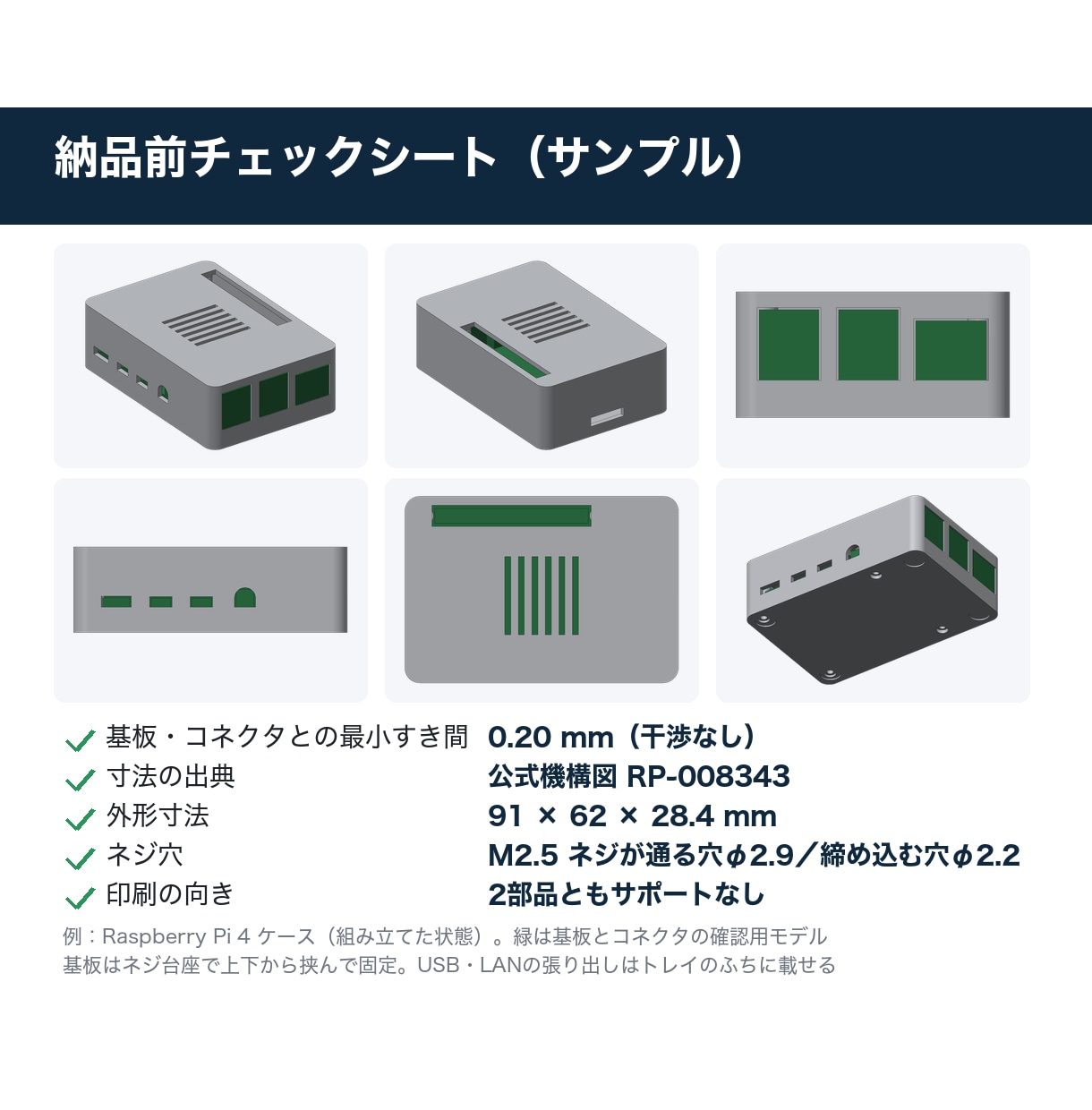

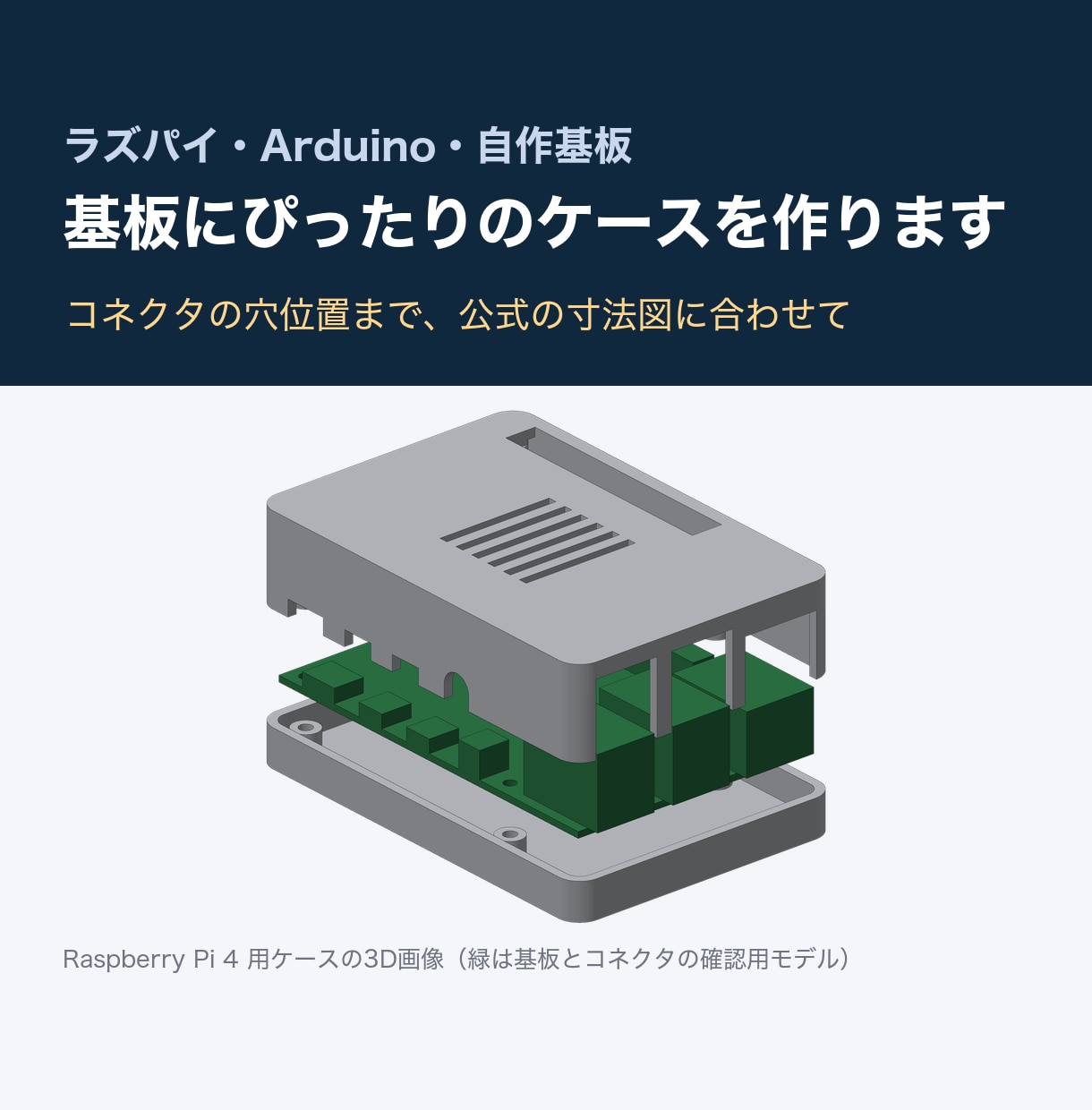

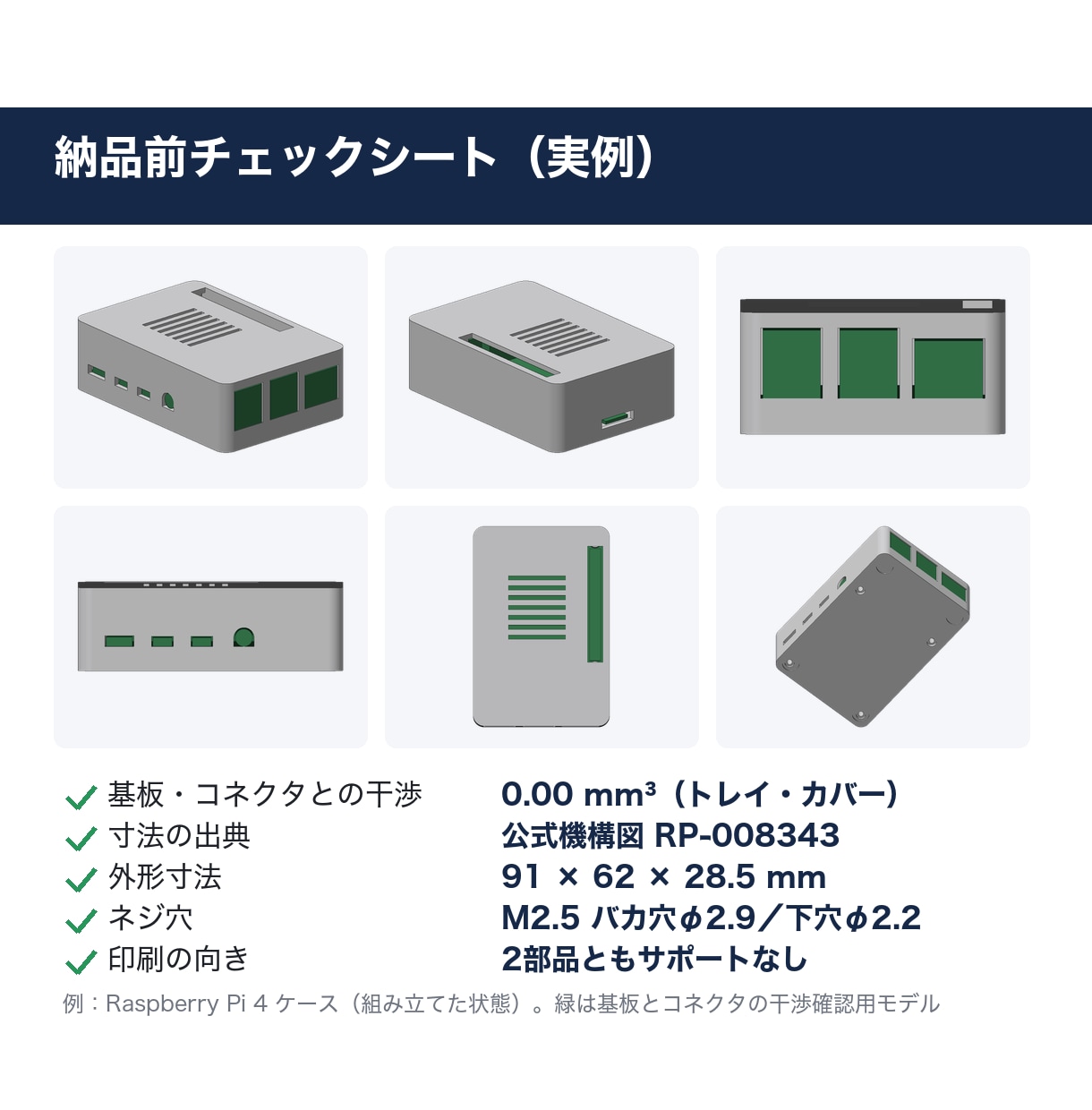

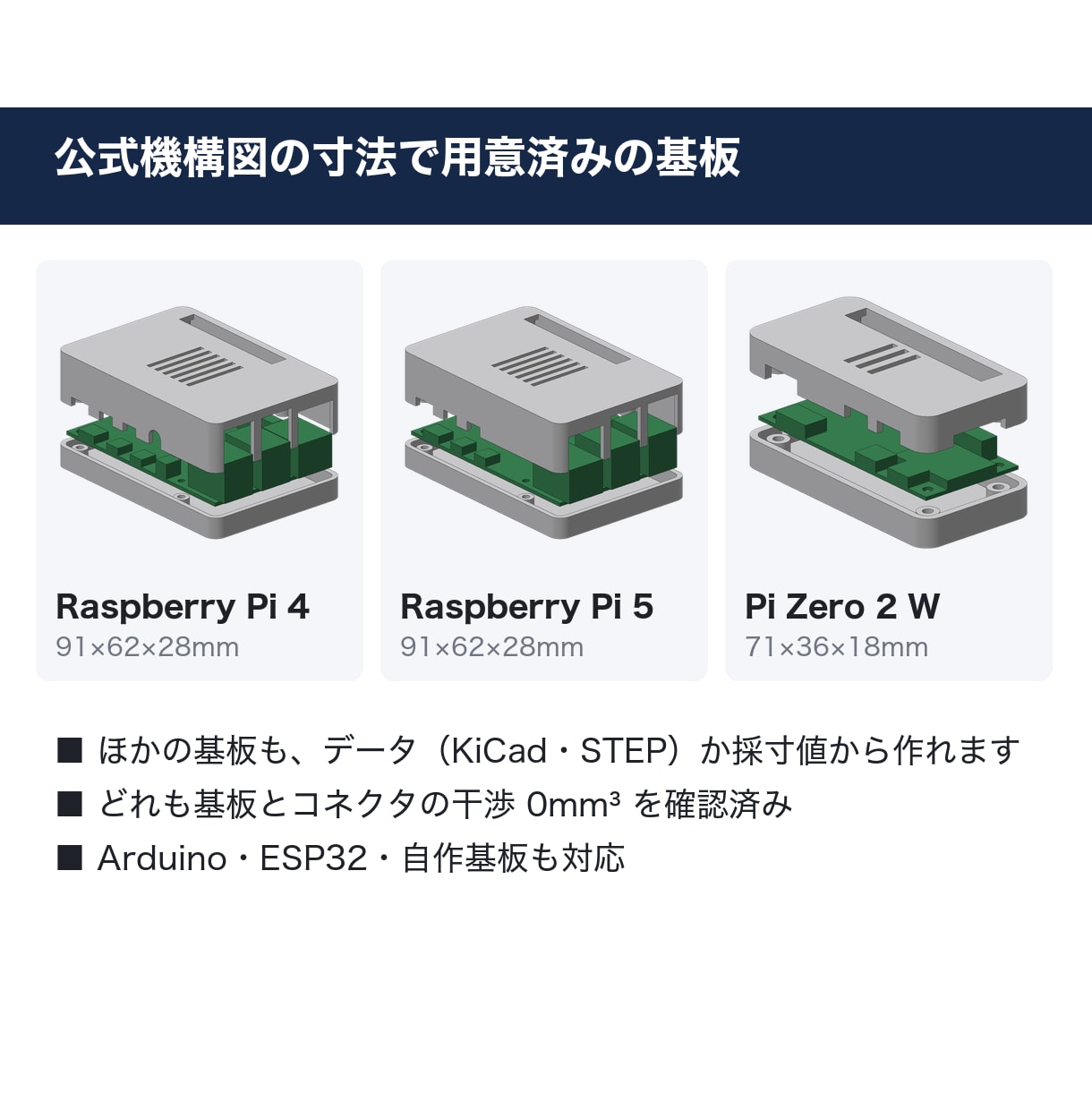

「作った基板やRaspberry Pi、Arduino、センサーモジュールがきちんと収まるケースが欲しい」というご依頼を、3Dプリントでそのまま使えるケースのデータに仕上げます。 ■ 基板のデータがあれば、そこから正確に寸法を取ります KiCadの基板ファイルがあれば、基板の形・ネジ穴・コネクタの位置をそのまま読み取ってケースに反映します。データがなくても、市販の基板なら公式の図面から、自作の基板なら写真と採寸から作れます。 ■ お渡しする前に確かめること（毎回お見せします） ・基板やコネクタ、背の高い部品がケースにぶつからないこと（計算で確認） ・ネジがきつすぎず緩すぎない穴の大きさ、割れにくい壁の厚さ ・余計な支え（サポート材）なしで、きれいに印刷できる分け方と向き ・6方向の画像と、基板を入れた状態の分解図 （画像2枚目が実際のチェックシートです） ■ 作例 Raspberry Pi 4のケース：公式の機構図の寸法から設計。トレイとカバーの2分割で、M2.5ネジ4本で共締め。USB・HDMI・LAN・音声端子・microSDの開口、GPIOリボン用スロット、通気スリット付き。 ■ 対応できる内容 ・ネジ止め／スナップフィットの2分割ケース ・スイッチ、LED、表示器の窓、ボタンの穴 ・壁掛けやDINレール取付の耳、ケーブルの出口 ・電池ボックスの収まり ■ 印刷して合わなくても、すぐ直せます 寸法をすべて数字で管理しているので、「コネクタの穴をあと0.5mm広げたい」といった調整は、その日のうちにお返しできます。直したところは一覧と前後の比較画像でお見せします。 ■ お渡しするもの 3Dプリンターでそのまま印刷できるデータ（STL）、ほかのCADで編集できるデータ（STEP）、確認用の画像。寸法入りの図面（PDF）もオプションでお作りします。 ■ 対応が難しいもの ・防水・防塵の保証（IP等級）が必要なもの ・AC100Vの充電部を内蔵する機器の筐体 ・射出成形用の量産設計、回路設計そのもの
