プリント基板のパターン設計を請けます

500

5ポイント(1%)獲得

by sophil
  • 評価
  • 0
    販売実績数
  • 0
    現在お願い中
  • 3
    お届けまで(予定)

サービス内容

新規のお客様に限り、プリント基板のパターン設計のご依頼をワンコインでお受けします。
(一企業、一度だけでお願い致します。)

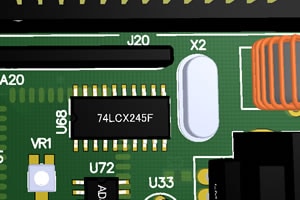

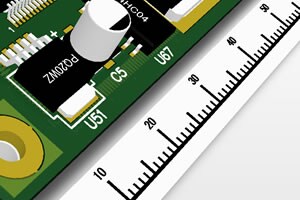

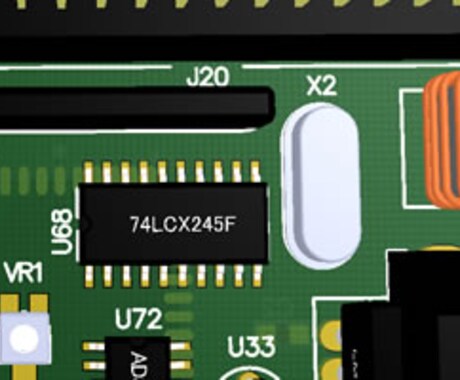

基板上の部品を3D表示させておりますので、そのような設計手法を実体験して頂きたいです。

通常の設計価格は密度と難易度で変化し、100-220円/ピンぐらいですが
弊社の技量をトライアルしてもらうため、今回のものは破格の価格設定です。

購入にあたってのお願い

回路図はPDFとネットリストまたは、(できれば)ORCADの*.DSNファイルでお願い致します。
ピン数は初回でもありますから400ピン以内で特殊なコネクタが無いこと。
大物部品や重要な部品だけのラフレイアウトをPDFまたはJPG形式にて。
弊社より提出するものはチェック用図面と承認後に最終的なガーバー、NCデータです。
得意なのはデジタルとアナログが混在したものです。

一言PR

川崎市で長年に渡りパターン設計をしていましたが、各種書類を図面化することで
打ち合わせがなくても問題ないレベルにしています。
3DCADに対応した基板設計の素晴らしさを実感して頂きたいです。

よくある質問

ネットリストの形式は何にすればいいですか。
ネットリストは変換ソフトウェアを使用しますが
できますればTANGO形式にてお願い致します。
基板設計のソフトウェアは何ですか。
PCAD2002/2006をメインに使用しています。
AltiumDesigner Summer09も併用しておりますので部品を発行し
ラッツネストが表示されたものであれば設計可能です。

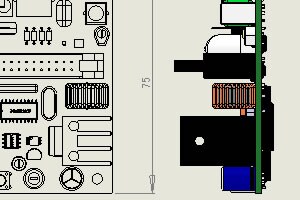

3DCAD対応に関しては
出現頻度の高い基板上の部品は3DCAD(ソリッドワークス)を併用して
3DPDF化しています。
(パターンの3D化には対応していません。)
PCAD2002/2006での設計時はIDF3で出力して3D化し
AltiumDesigner Summer09では部品自体を3D対応部品で配置しています。
回路図の形式は何がいいでしょうか。
ORCAD CAPTURE9を使用しています。
ピンのノード変換や回路図修正も稀にします。
ネットリストがすぐに必要なので手書きはお受けできません。
仕上がり、チェック体制はどうなっていますか。
基板設計CAD側でデザインルールチェックし、SCH/PCBのネットリストの比較をします。
また、出力したガーバーデータもガーバーエディタで形状をチェックしています。
