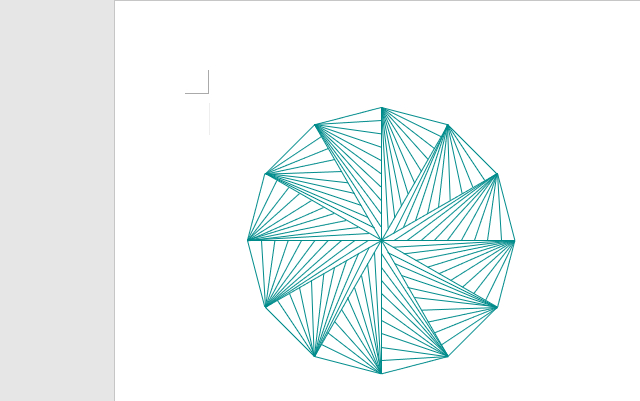

【Word VBA】十二角形模様描画マクロ▽ソースコード

Option Explicit

Option Base 0

'

Public Sub 十二角形模様描画マクロ()

    Const DODECTRX = 200　　 '描画中心位置Ｘ

    Const DODECTRY = 180 　　'　　　　　　Ｙ

    '

    Const DODERADI = 100       '十二角形半径

    Const DODEDVCN = 10        '線描画　本数

    Const DODESTEP = (DODERADI / DODEDVCN)

    '

    Const DODELNCL = &H8B8B00      '線の色(LightCyan)

    Const DODELNWE = 1                 '線の太さ

    '---------------------------------------------------------------------------

    Dim Ip As Integer, Jp As Integer

    Dim intSxp As Integer, intSyp As Integer

    Dim intExp As Integer, intEyp As Integer

    Dim sngSit As Single

    '

    '

    sngSit = (Atn(1) / 45) * (360 / 12)

    For Ip = 0 To 11

        intSxp = DODERADI * Cos(sngSit * Ip) + DODECTRX

        intSyp = DODERADI * Sin(sngSit * Ip) + DODECTRY

        '外形の線描画

        With ActiveDocument.Shapes.AddLine(intSxp, intSyp, _

                            DODECTRX, DODECTRY).Line

            .ForeColor.RGB = DODELNCL '←線色

            .Weight = DODELNWE '←線の太さ

       End With

       '内の線描画

       For Jp = 1 To DODEDVCN

           intExp = (DODESTEP * Jp) _

                  * Cos(sngSit * (Ip + 1)) + DODECTRX

           intEyp = (DODESTEP * Jp) _

                  * Sin(sngSit * (Ip + 1)) + DODECTRY

           With ActiveDocument.Shapes.AddLine(intSxp, intSyp, _

                            intExp, intEyp).Line

               .ForeColor.RGB = DODELNCL     '←線色

               .Weight = DODELNWE              '←線の太さ

           End With

       Next Jp

    Next Ip

End Sub
