Option Explicit
Option Base 0
'

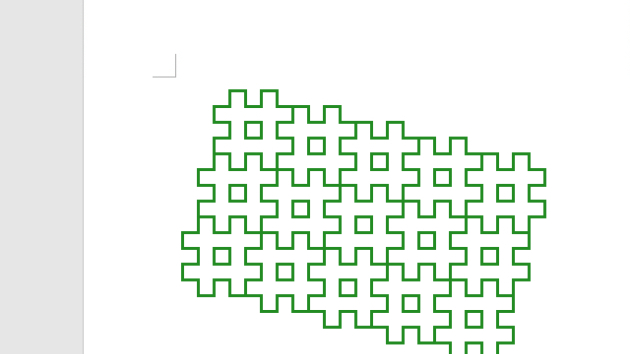

Public Sub 井桁卍文様描画マクロ()
Const DBCRLEFT = 100 '描画開始位置X
Const DBCRTOPP = 80 ' Y
'
Const DBCRMAGN = 6 'ポリライン倍率
Const DBCRCOLS = 5 '横描画数
Const DBCRROWS = 3 '縦描画数
'
Const DBCRLNWE = 2 '線の太さ
'---------------------------------------------------------------------------
Dim Ip As Integer, Jp As Integer
Dim Kp As Integer
Dim intDxp As Integer, intDyp As Integer
Dim varPos As Variant, lngCol As Long
Dim sngBas() As Single, sngDat() As Single
'
'*ポリラインデータ元データ
varPos = Array(1, 3, 1, 5, 3, 5, 3, 3, 5, 3, 5, _
1, 3, 1, 3, -1, 5, -1, 5, -3, 3, -3, 3, -5, 1, _
-5, 1, -3, -1, -3, -1, -5, -3, -5, -3, -3, -5, _
-3, -5, -1, -3, -1, -3, 1, -5, 1, -5, 3, -3, 3, _
-3, 5, -1, 5, -1, 3, 1, 3)
'
lngCol = RGB(34, 139, 34) '←線色
Ip = (UBound(varPos, 1) - 1) \ 2
ReDim sngBas(Ip, 1), sngDat(Ip, 1)
'*ポリラインデータ設定
For Ip = LBound(varPos, 1) To UBound(varPos, 1) Step 2
sngBas(Ip \ 2, 0) = CSng(varPos(Ip + 0)) * DBCRMAGN
sngBas(Ip \ 2, 1) = CSng(varPos(Ip + 1)) * DBCRMAGN
Next Ip
'
For Jp = 0 To DBCRROWS - 1
For Ip = 0 To DBCRCOLS - 1
intDxp = (DBCRLEFT + 5 * DBCRMAGN) _
+ 8 * DBCRMAGN * Ip - 2 * DBCRMAGN * Jp
intDyp = (DBCRTOPP + 5 * DBCRMAGN) _
+ 8 * DBCRMAGN * Jp + 2 * DBCRMAGN * Ip
'描画位置設定
For Kp = LBound(sngBas, 1) To UBound(sngBas, 1)
sngDat(Kp, 0) = sngBas(Kp, 0) + intDxp
sngDat(Kp, 1) = sngBas(Kp, 1) + intDyp
Next Kp
'*ポリライン描画
With ActiveDocument.Shapes.AddPolyline(sngDat)
.Fill.Visible = msoFalse
.Line.Visible = msoTrue
.Line.ForeColor = lngCol
.Line.Weight = DBCRLNWE
End With
'*内の四角形描画
With ActiveDocument.Shapes.AddShape(msoShapeRectangle, _
intDxp - DBCRMAGN, intDyp - DBCRMAGN, _
DBCRMAGN * 2, DBCRMAGN * 2)
.Fill.Visible = msoFalse
.Line.Visible = msoTrue
.Line.ForeColor = lngCol
.Line.Weight = DBCRLNWE
End With
Next Ip
Next Jp
End Sub
