Option Explicit
Option Base 0

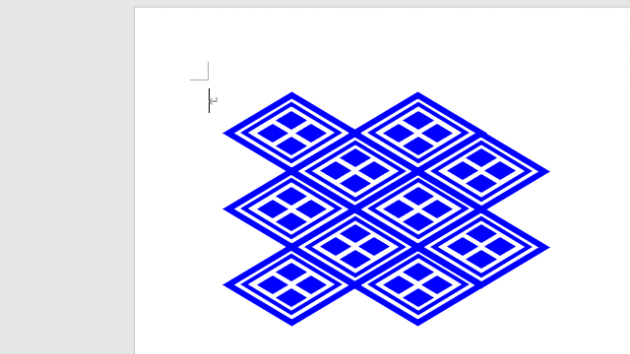

Public Sub 武田菱文様描画マクロ()
Const TKRHLEFT = 150 '描画開始位置X
Const TKRHTOPP = 120 ' Y
'
Const TKRHSMWD = 30 '内側ひし形幅
Const TKRHHPAW = 0.6 'ひし形 高さ/幅
Const TKRHSMGP = 3
Const TKRHMDWD = TKRHSMWD * 3 '中間ひし形幅
Const TKRHOTWD = TKRHSMWD * 4 '外側ひし形幅
'
Const TKRHMDWE = 4 '中間ひし形線の太さ
Const TKRHOTWE = 6 '外側ひし形線の太さ
'
Const TKRHROWS = 5 '縦描画数
Const TKRHCOLS = 2 '横描画数
'---------------------------------------------------------------------------
Dim Ip As Integer, Jp As Integer
Dim Kp As Integer
Dim intCxp As Integer, intCyp As Integer
Dim intDxp As Integer, intDyp As Integer
Dim intHei As Integer
Dim lngCol As Long
'
lngCol = vbBlue '←描画色
For Jp = 0 To TKRHROWS - 1
intCyp = TKRHTOPP + CInt((TKRHOTWD * TKRHHPAW) / 2) * Jp
For Ip = 0 To TKRHCOLS - 1
intCxp = TKRHLEFT + TKRHOTWD * Ip _
+ (TKRHOTWD / 2) * (Jp Mod 2)
'*内側の4つのひし形
intHei = CInt(TKRHSMWD * TKRHHPAW)
For Kp = 0 To 3
intDxp = intCxp + (TKRHSMWD / 2 + TKRHSMGP) _
* Choose(Kp + 1, 0, 1, 0, -1)
intDyp = intCyp + (intHei / 2 + TKRHSMGP) _
* Choose(Kp + 1, -1, 0, 1, 0)
With ActiveDocument.Shapes.AddShape(msoShapeDiamond, _
intDxp - TKRHSMWD / 2, intDyp - intHei / 2, _
TKRHSMWD, intHei)
.Fill.ForeColor.RGB = lngCol
.Line.Visible = msoFalse
End With
Next Kp
'*中間のひし形
intHei = CInt(TKRHMDWD * TKRHHPAW)
With ActiveDocument.Shapes.AddShape(msoShapeDiamond, _
intCxp - TKRHMDWD / 2, intDyp - intHei / 2, _
TKRHMDWD, intHei)
.Fill.Visible = msoFalse
.Line.ForeColor.RGB = lngCol
.Line.Visible = msoTrue
.Line.Weight = TKRHMDWE
End With
'*外側のひし形
intHei = CInt(TKRHOTWD * TKRHHPAW)
With ActiveDocument.Shapes.AddShape(msoShapeDiamond, _
intCxp - TKRHOTWD / 2, intDyp - intHei / 2, _
TKRHOTWD, intHei)
.Fill.Visible = msoFalse
.Line.ForeColor.RGB = lngCol
.Line.Visible = msoTrue
.Line.Weight = TKRHOTWE
End With
Next Ip
Next Jp
End Sub
