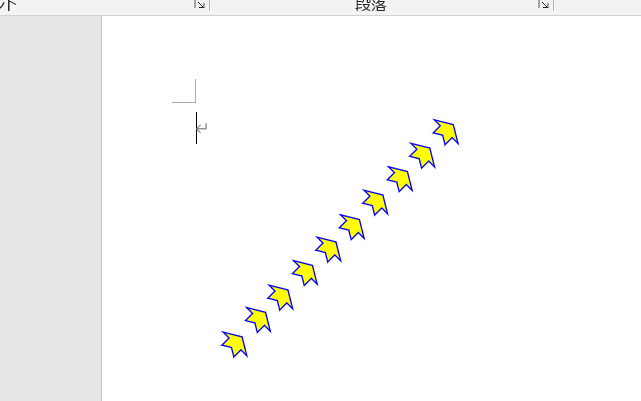

【Word VBA】斜め４５度に並ぶ矢印描画マクロ▽ソースコード

Option Explicit

Option Base 0

Public Sub 斜め45度に並ぶ矢印描画マクロ()

    Const STARXPOS = 100                    '起点位置　X

    Const STARYPOS = 250                    '               Y

    Const ARRWDIRE = 45                     '矢印の方向(角度)

    Const ARRWCONT = 10                   '矢印の数

    Const ARRWPITC = 25                     '矢印のピッチ

    Const ARRWWIDT = 15                   '矢印の幅

    Const ARRWHEIG = 25                    '矢印の高さ

    Const ARRBAPHT = 0.5                   '矢印の高さに対する棒の太さ比率

    Const ARRHDPHT = 0.5                   '矢印の高さに対する頭の部分比率

   '---------------------------------------------------------------------------

    Dim Ip As Integer, intAng As Integer

    Dim intXp As Integer, intYp As Integer, dblDir As Double

    Dim varName(0 To ARRWCONT - 1) As Variant

   '

    dblDir = ((4 * Atn(1)) / 180) * (ARRWDIRE * -1)

    For Ip = 0 To ARRWCONT - 1

        intXp = STARXPOS + (ARRWPITC * Ip) * Cos(dblDir)

        intYp = STARYPOS + (ARRWPITC * Ip) * Sin(dblDir)

        With ActiveDocument.Shapes.AddShape( _

         msoShapeNotchedRightArrow, _

          intXp - ARRWWIDT \ 2, intYp - ARRWHEIG \ 2, _

                                   ARRWWIDT, ARRWHEIG)

               .Fill.ForeColor.RGB = vbYellow        '←塗りつぶし色

               .Fill.Visible = True

               .Line.ForeColor.RGB = vbBlue         '←線色

               .Line.Visible = True

               .Adjustments(1) = ARRBAPHT

               .Adjustments(2) = ARRHDPHT

               .Rotation = ARRWDIRE * -1

               '

               varName(Ip) = .Name

         End With

    Next Ip

    ActiveDocument.Shapes.Range(varName).Group         '←グループ化

End Sub

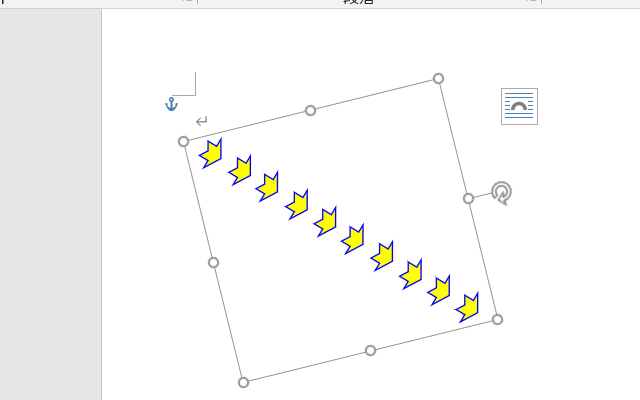

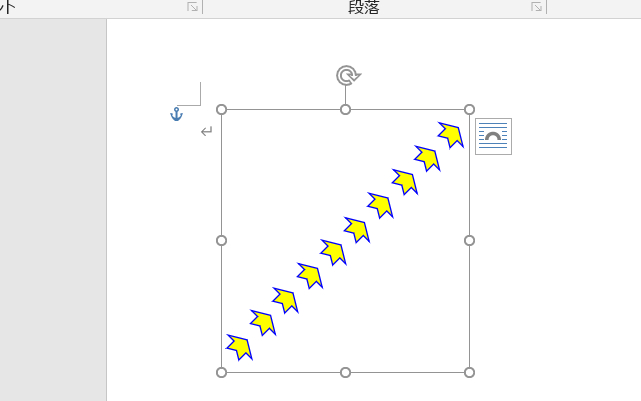

 グループ化されているので、作成後、角度を手動で変えられます。

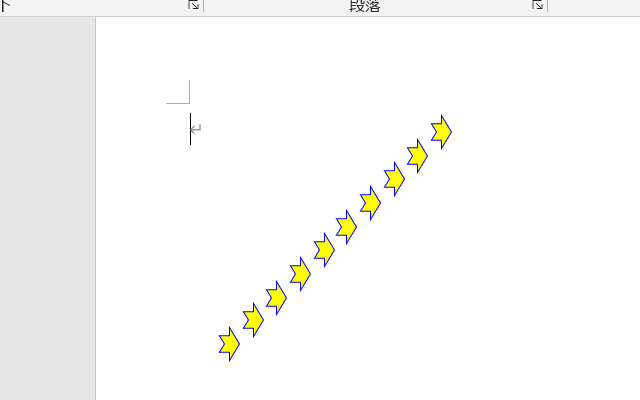

               .Rotation = 0
