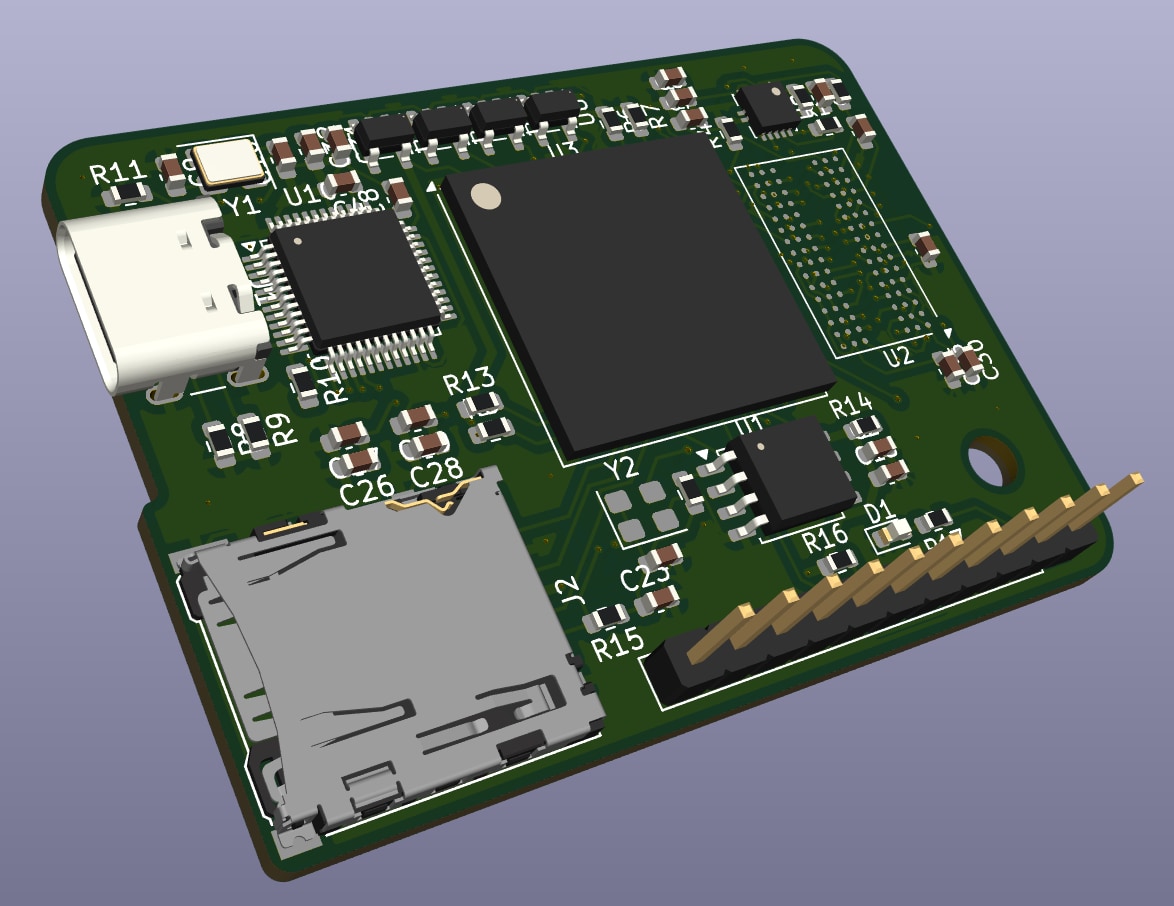

アイデア段階から電子回路・プリント基板を設計します

## 作りたい基板をKiCadで設計します！ 「こんな機能を持った基板が欲しい」「電子工作用のオリジナル基板を作りたい」「回路図はないけれど、アイデアを形にしたい」 そんなご要望に合わせて、KiCadを使用した電子回路・プリント基板（PCB）の設計を行います！ 回路図や設計データがすでにある場合はもちろん、作りたい機能や使用する部品、基板のサイズ・形状などを相談しながら設計を進めることも可能です。 ### 対応内容 ・電子回路の設計・回路図作成 ・KiCadによるプリント基板（PCB）の設計 ・部品の選定、フットプリントの設定 ・部品配置、配線、基板外形の作成 ・コネクタの位置や取り付け穴などの指定への対応 ・ERC・DRCによる設計チェック ・基板製造用Gerberデータの作成 マイコンを使用した制御基板、センサー基板、電子工作用の基板など、ご希望の用途に応じて対応します。 ### 納品物 基本の納品物は、基板製造に使用するGerberデータ一式をまとめたZIPファイルです。 ご希望の場合は、オプションとしてKiCadのプロジェクトデータ一式をZIP形式で納品することも可能です。回路図やPCBレイアウトなど、今後ご自身で編集したい場合にもご利用いただけます。 ### 料金について 基本料金は2,000円〜3,000円を想定しています。 実際の料金は、設計内容を確認したうえでお見積もりします。 以下の条件によって追加料金が発生する場合があります。 ・基板の層数 ・部品点数 ・基板のサイズ ・回路や配線の複雑さ ・部品選定の有無 ご購入前に仕様を確認し、料金と作業範囲について合意してから作業を開始します。 ### 納期 原則として、仕様確定後5日での納品を予定しています。設計規模や確認事項によって納期が変わる場合は、事前にご相談します。 ### ご依頼の際に教えていただきたいこと ・基板で実現したい機能や用途 ・使用したい部品やマイコン（決まっている場合） ・希望する基板サイズや形状 ・希望する層数 ・コネクタや取り付け穴などの指定 ・回路図、参考画像、手書きの図などの有無 すべてが決まっていなくても大丈夫です。まずは作りたいものについて、お気軽にご相談ください！ ### ご注意事項 本サービスは回路・基板の設計データを納品するサービスです。基板そのものの製造、部品の購入、実装作業は基本料金に含まれません。 ERC・DRCによるチェックは行いますが、これらのチェックだけで回路の動作や製造後の正常動作が保証されるわけではありません。実機での動作検証が必要な場合は、事前に対応範囲をご相談ください。 ご希望に合った基板を形にできるよう、丁寧に対応します。よろしくお願いいたします！
