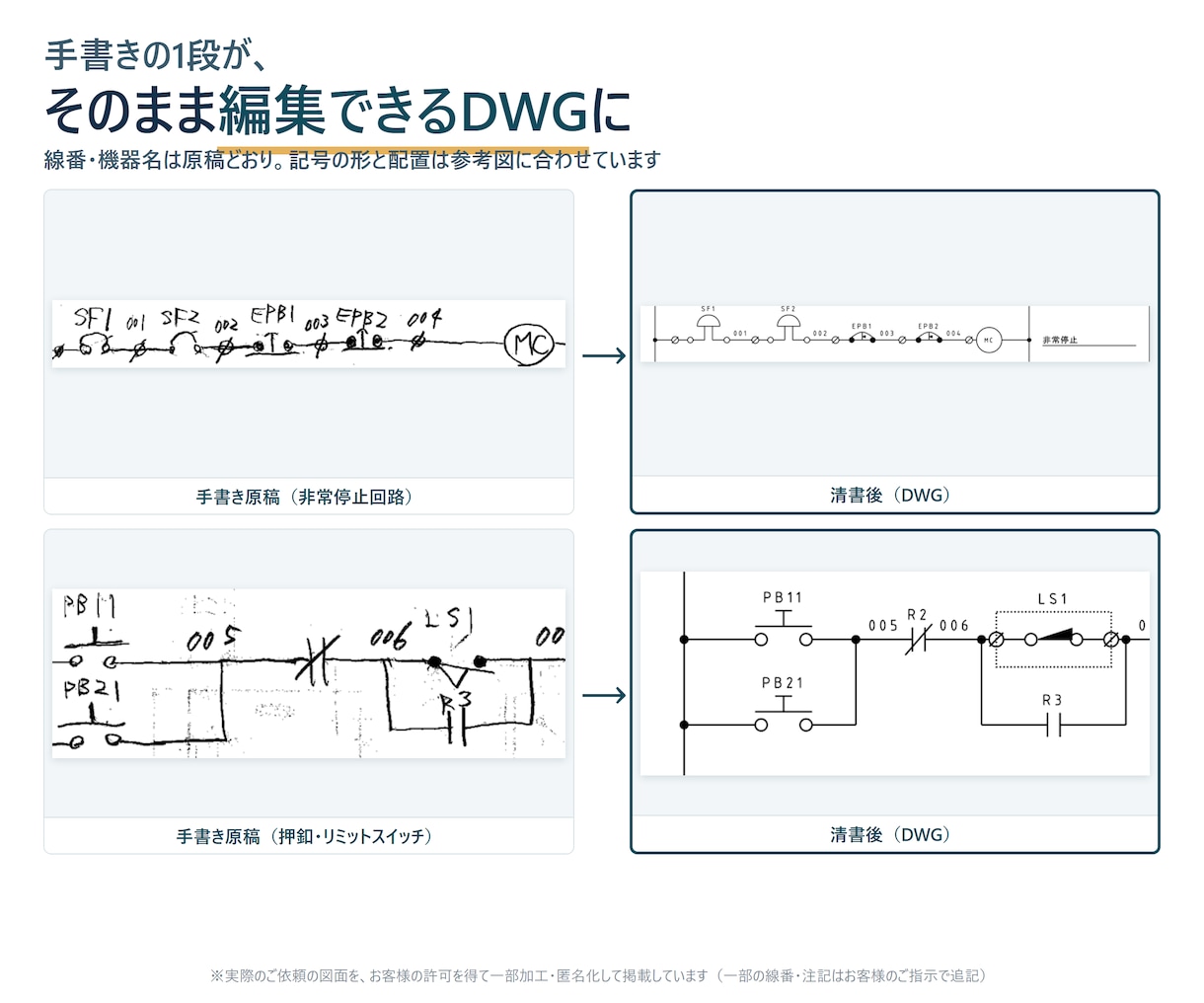

制御盤の手書き電気図面をDWGに清書します

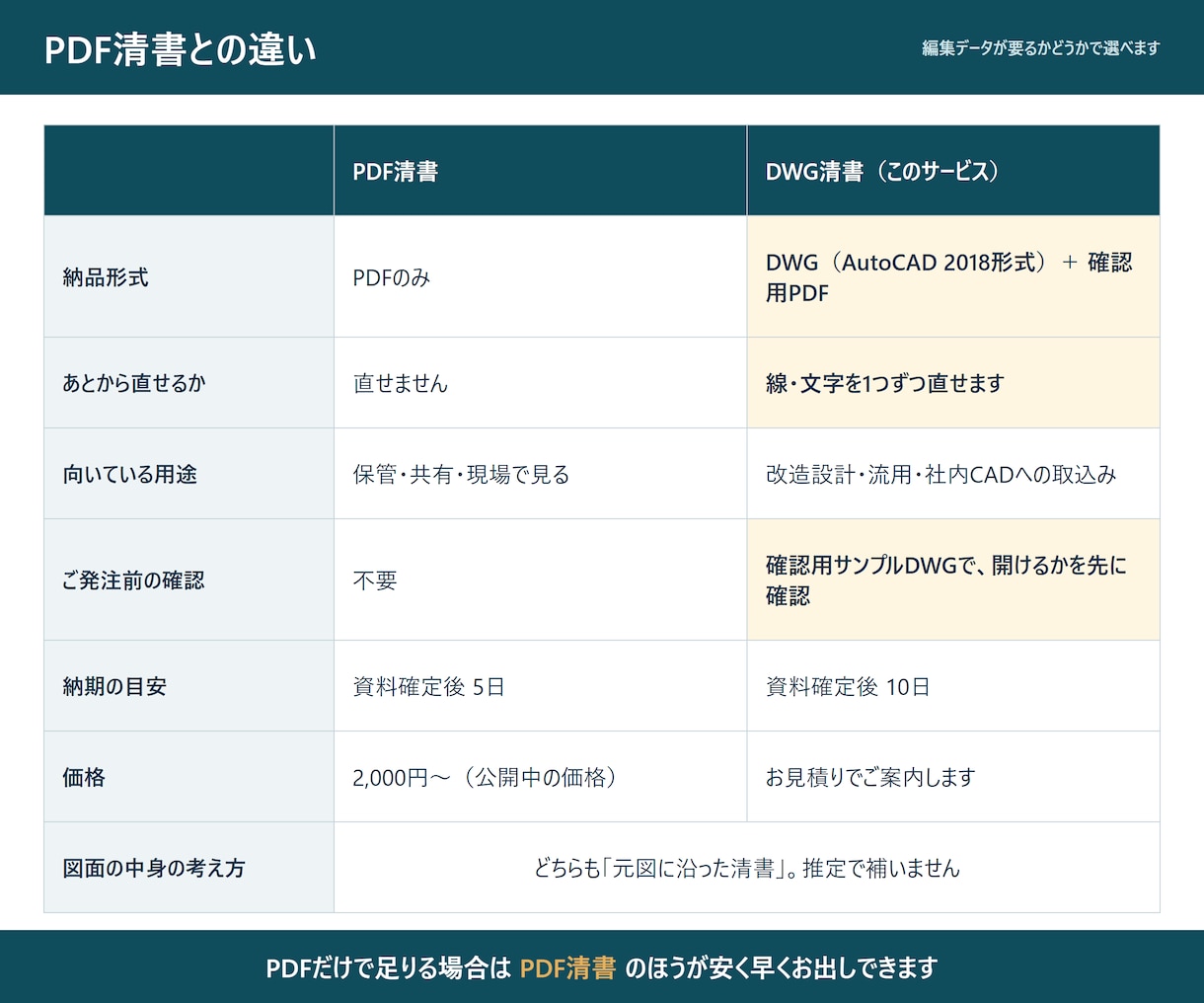

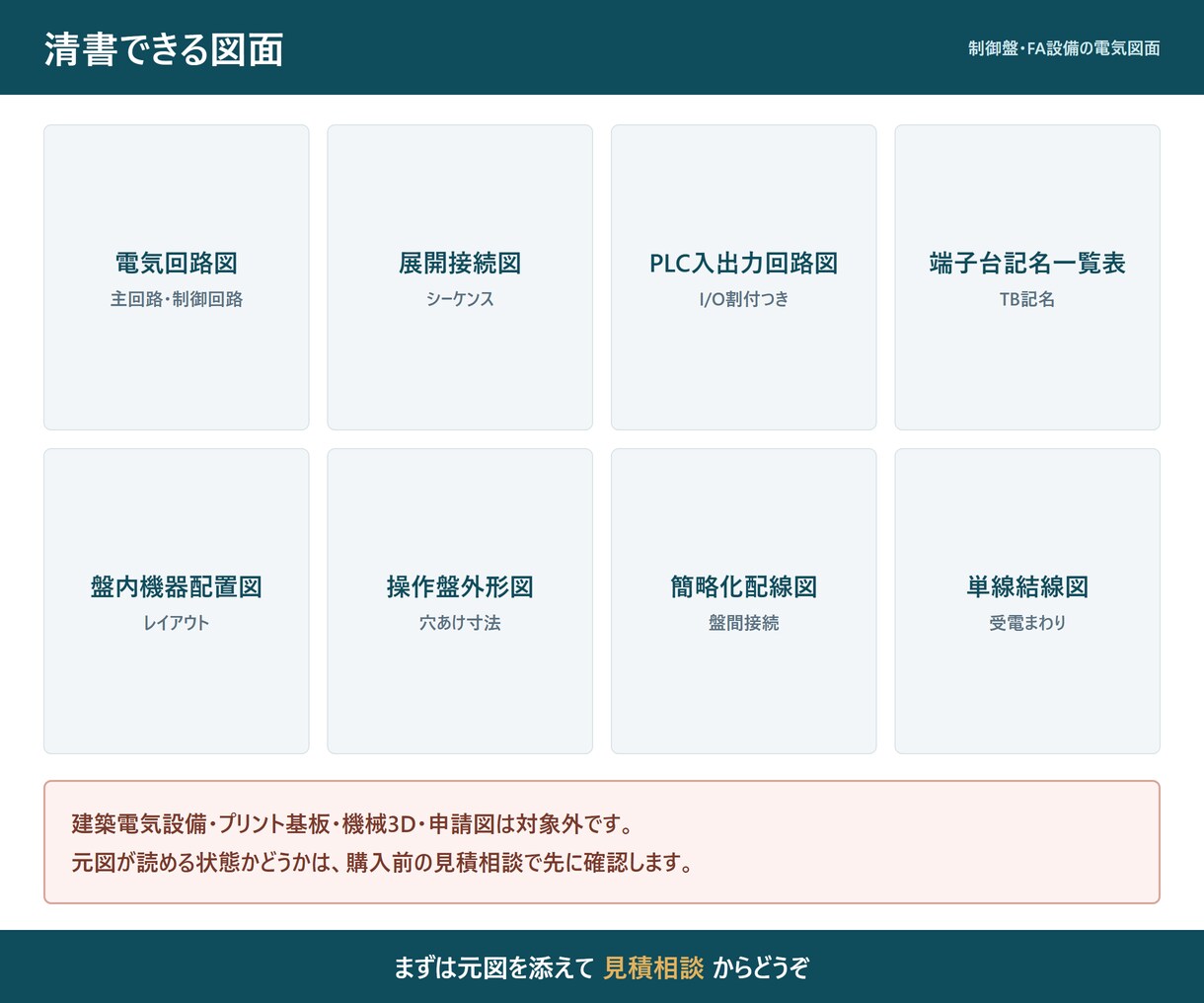

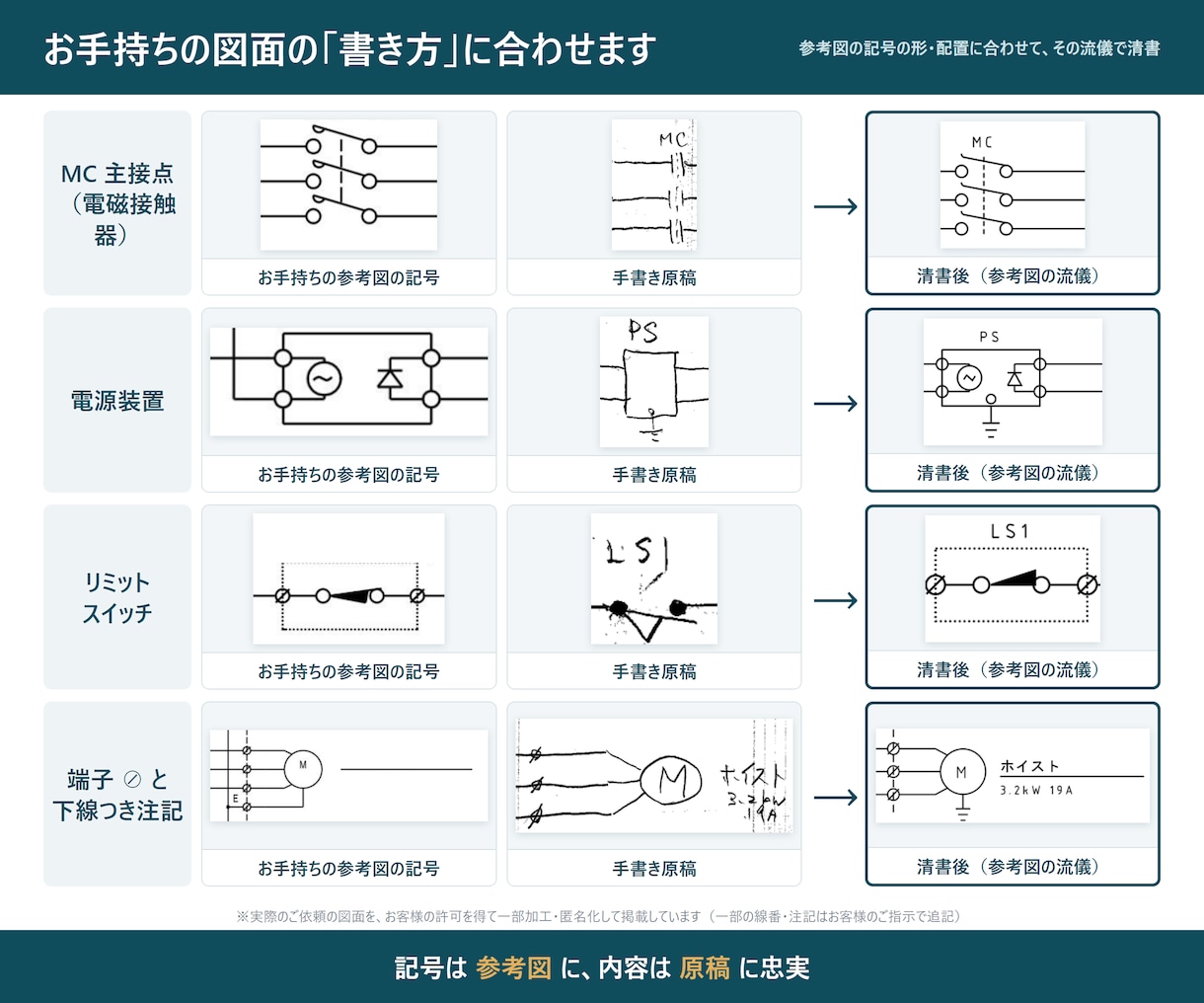

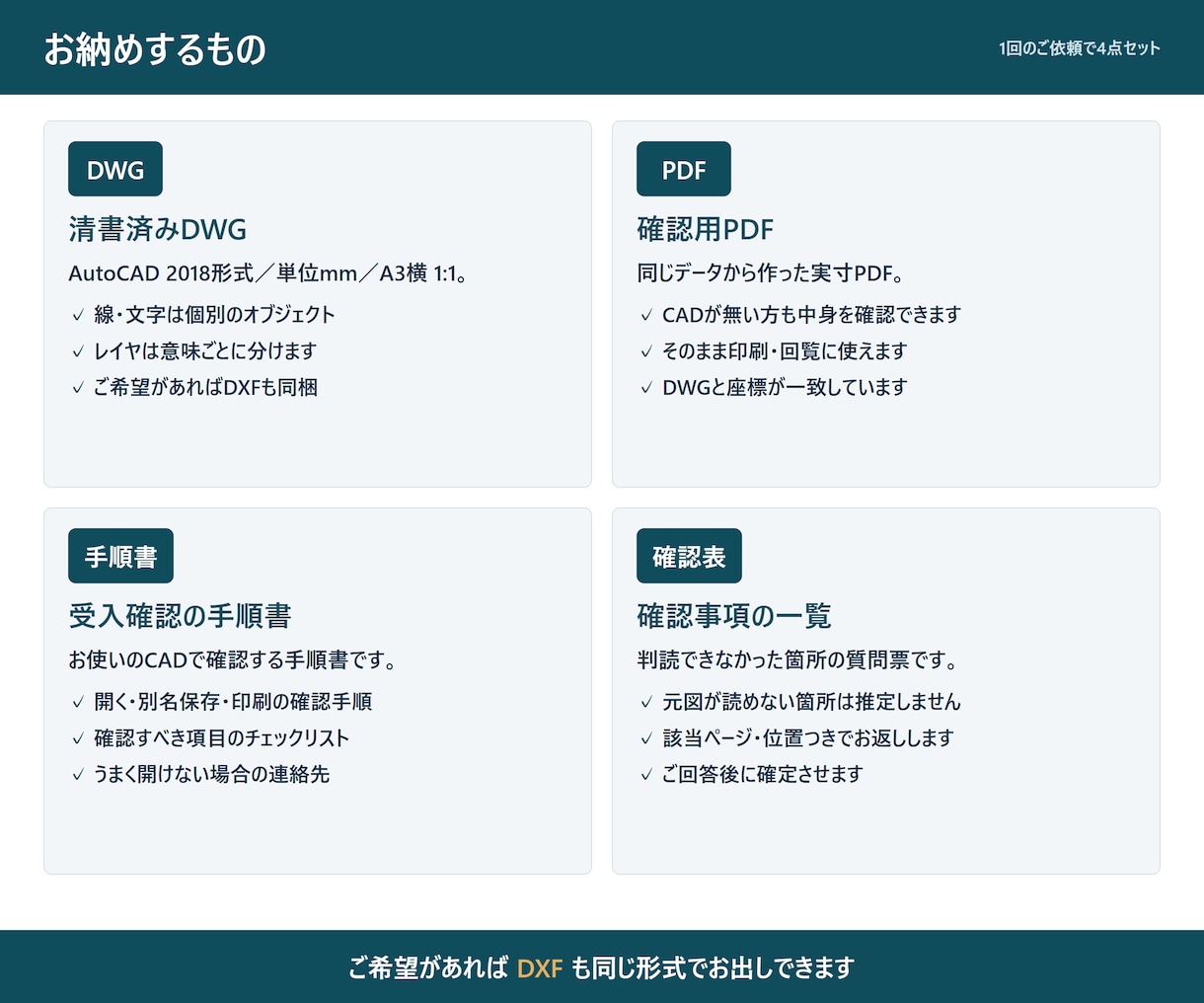

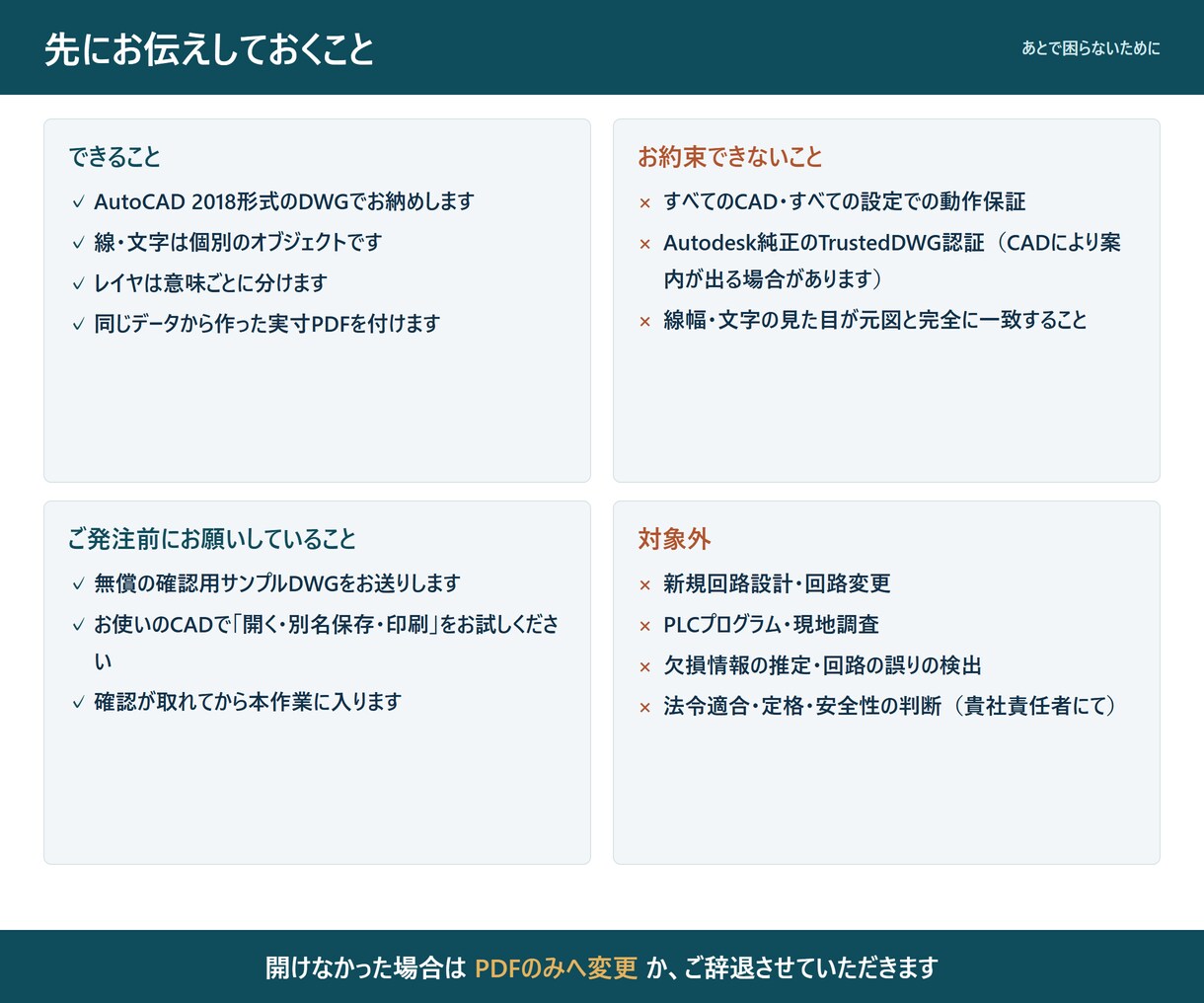

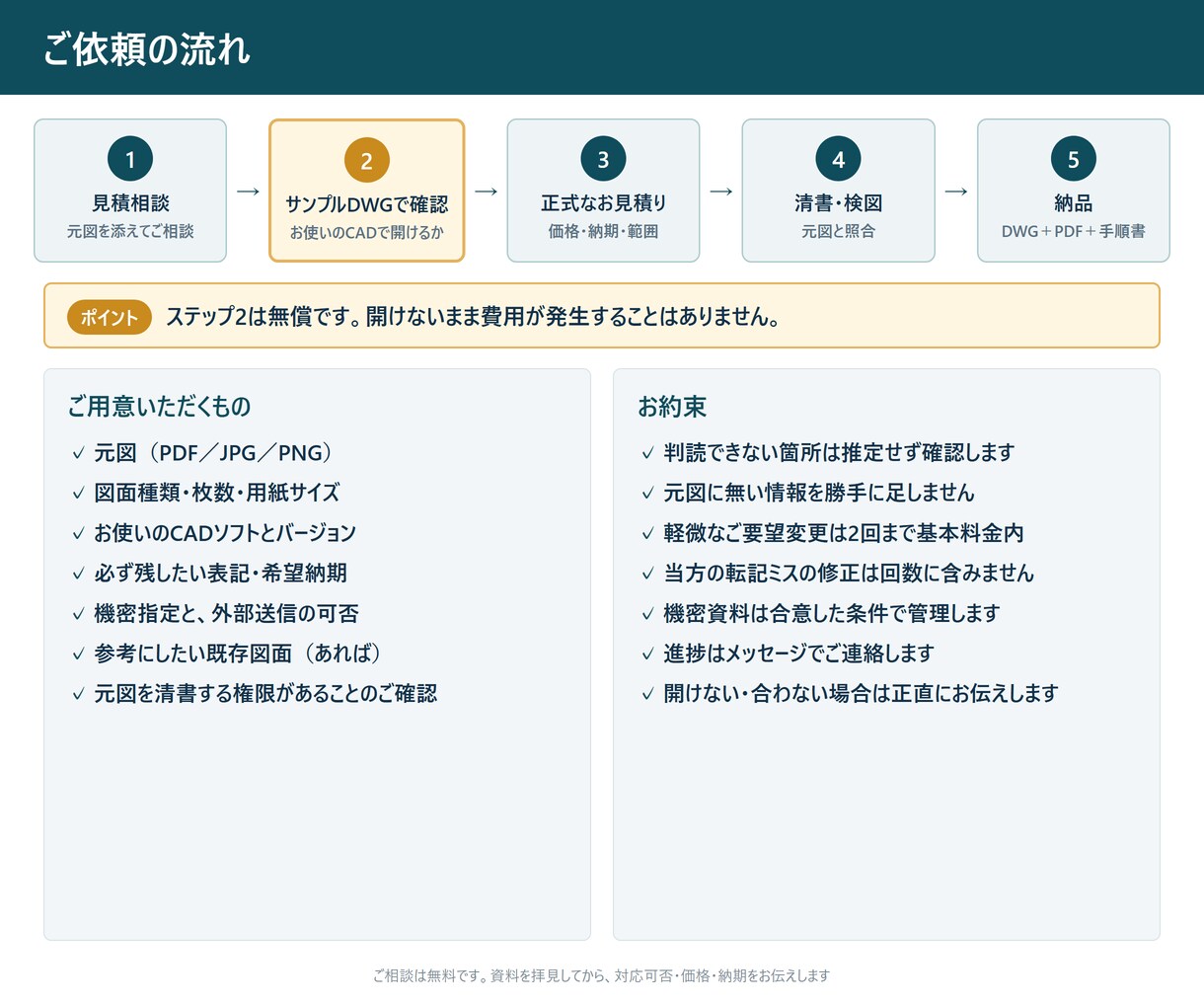

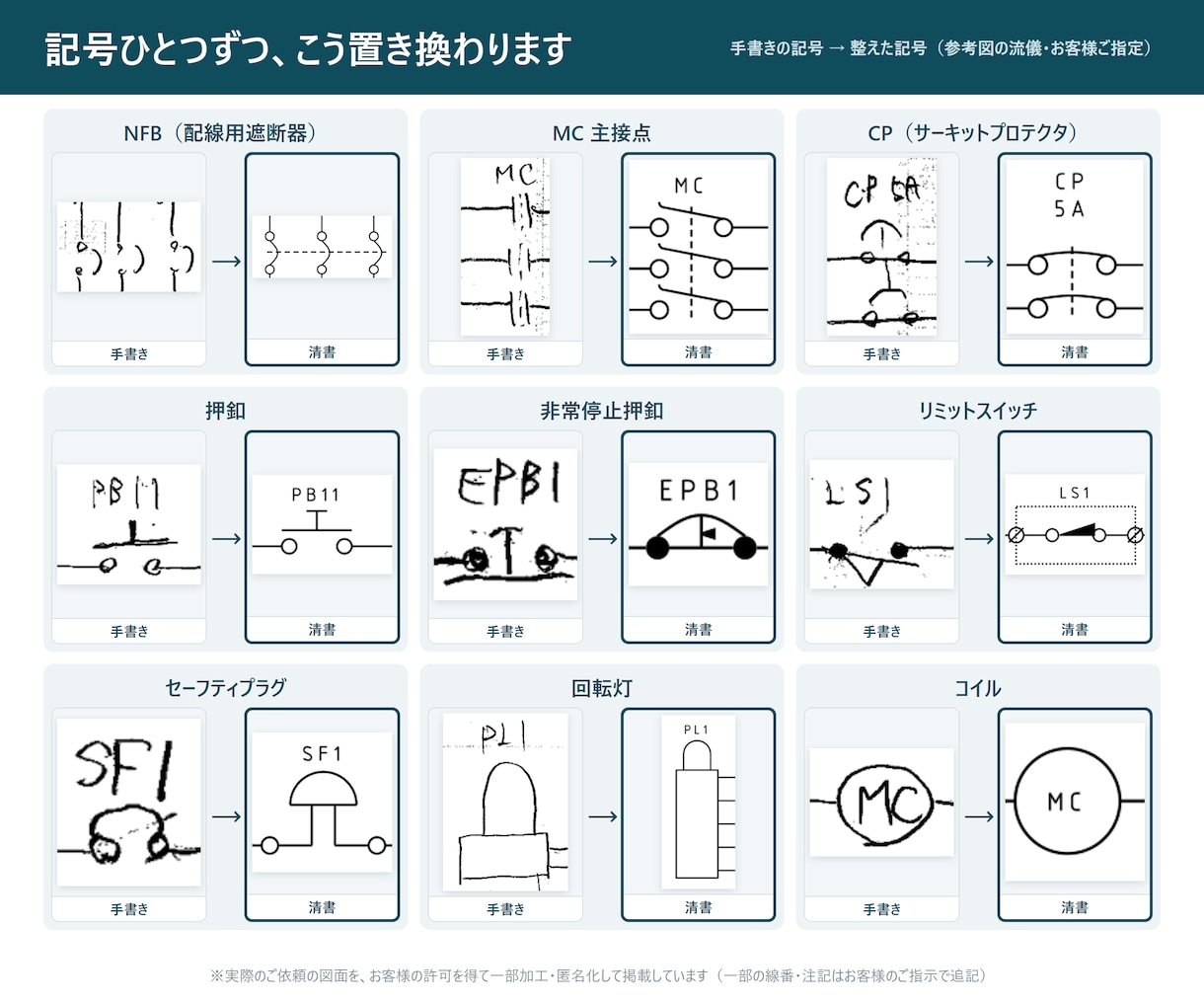

手書きの制御盤回路図・シーケンス図を、AutoCADで開けるDWGに清書します。 参考図（すでにお持ちの同じ設備の図面など）をいただければ、記号の形や大きさ、線の間隔、文字の高さをその図に合わせて仕上げます。 ■ お届けするもの ・DWGファイル（AutoCAD 2018形式） ・確認用のPDF ・標準で単位はmm、A3横、実寸1:1、モデル空間に作図します ・図記号（接触器・押ボタン・表示灯・リミットスイッチなど）は「ブロック」にしてあります。図面上で1回クリックすると記号がひとまとまりで選べるので、コピーや移動、差し替えがすぐできます ・線番号や機器名は1つずつ独立した文字です。1か所だけ直したいときに、その文字だけ書き換えられます ・AutoCAD純正で保存したファイルではないため、CADによっては「TrustedDWGではない」という案内が出ることがあります。中身は問題なく読めます ・すべてのCADでの動作をお約束することはできません。ご心配な場合は、ご発注前に確認用のサンプルDWGをお送りしますので、お使いのCADで開ける・保存できる・A3で印刷できることを先にお試しください ■ 進め方 1. 手書きの原稿（スマホ写真・スキャンPDFどちらでも可）と、あれば参考図をお送りください 2. こちらで清書し、途中で確認用のPDFをお送りします 3. PDFに赤入れ（気になる所を書き込む）してお返しください。反映します 4. よろしければDWGと最終PDFをお渡しします ※修正1回とは、気になる箇所をまとめて1式でお送りいただいたものを指します。当方の写し間違いの直しは、この回数に数えません。 ■ できること ・手書き、青焼き、かすれたコピー、スマホ写真、古いPDFの回路図を、内容はそのままにDWGへ書き写します ・参考図があれば、記号の書き方をその図に合わせます。参考図と重ねて数値で照らし合わせ、記号ごとに形と寸法が合っていることを確認してから、確認用PDFをお出ししています ・手書きで読み取れない箇所は、勝手に決めずにその都度お聞きします ■ できないこと ・回路の内容は変えません。書き写すのが仕事で、回路が正しいかどうかの判断はしません ・新しい回路の設計や、回路の検討・見直しはしません ・部品の選定、PLCのプログラム作成、盤の製作は含みません ・原稿に書かれていない情報（型式・電線サイズなど）は、こちらで補うことはしません ■ 料金 【基本料金 15,000円】A3横 1枚まで／手書き原稿 A4 3枚まで／修正2回まで 1枚目には、参考図の測定（記号の大きさ、文字の高さ、線の間隔を1つずつ測って数値にする作業）と、そのお客様の書き方の登録が含まれます。ここが一番手間のかかるところで、料金の大部分はこの1枚目に入っています。 【2枚目以降 1枚 7,000円】1枚目で書き方が決まっているので、2枚目以降は書き写しと確認だけになります。 ・手書き原稿がA4で4枚以上のとき … 4枚目から1枚につき 2,000円 ・修正が3回目以降になるとき … 1回につき 3,000円 ・参考図がなく、当社の書き方で作るとき … 3,000円 ・お急ぎのとき（3日以内のお渡し） … 5,000円 同じお客様からの2回目以降のご依頼は、前回登録した書き方をそのまま使えるため、お見積りでお安くします。 ■ 納期 標準7日です。原稿をいただいてから3日目までに、途中の確認用PDFをお送りします。
