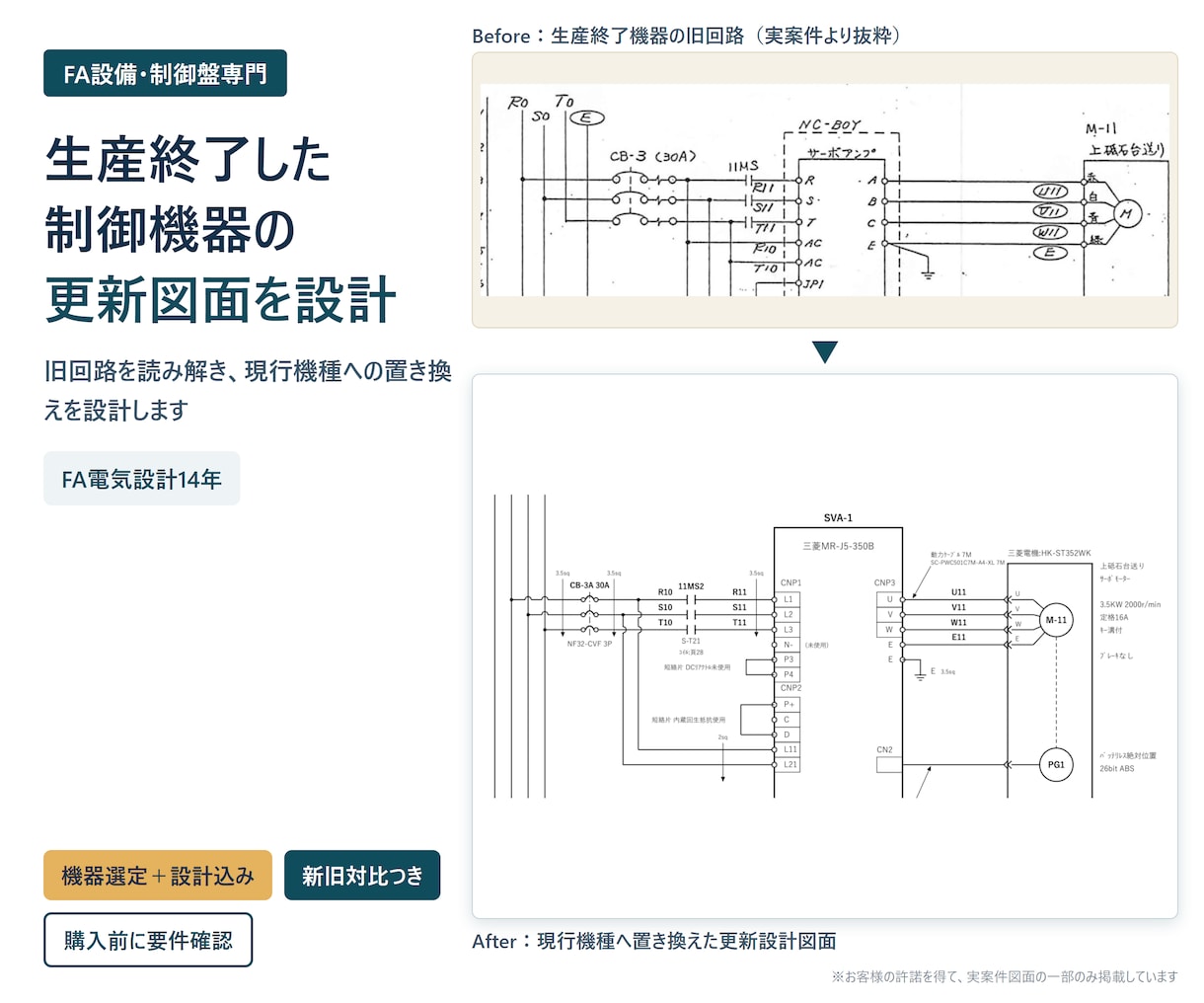

古いPLC・制御盤の置き換え図面を作ります

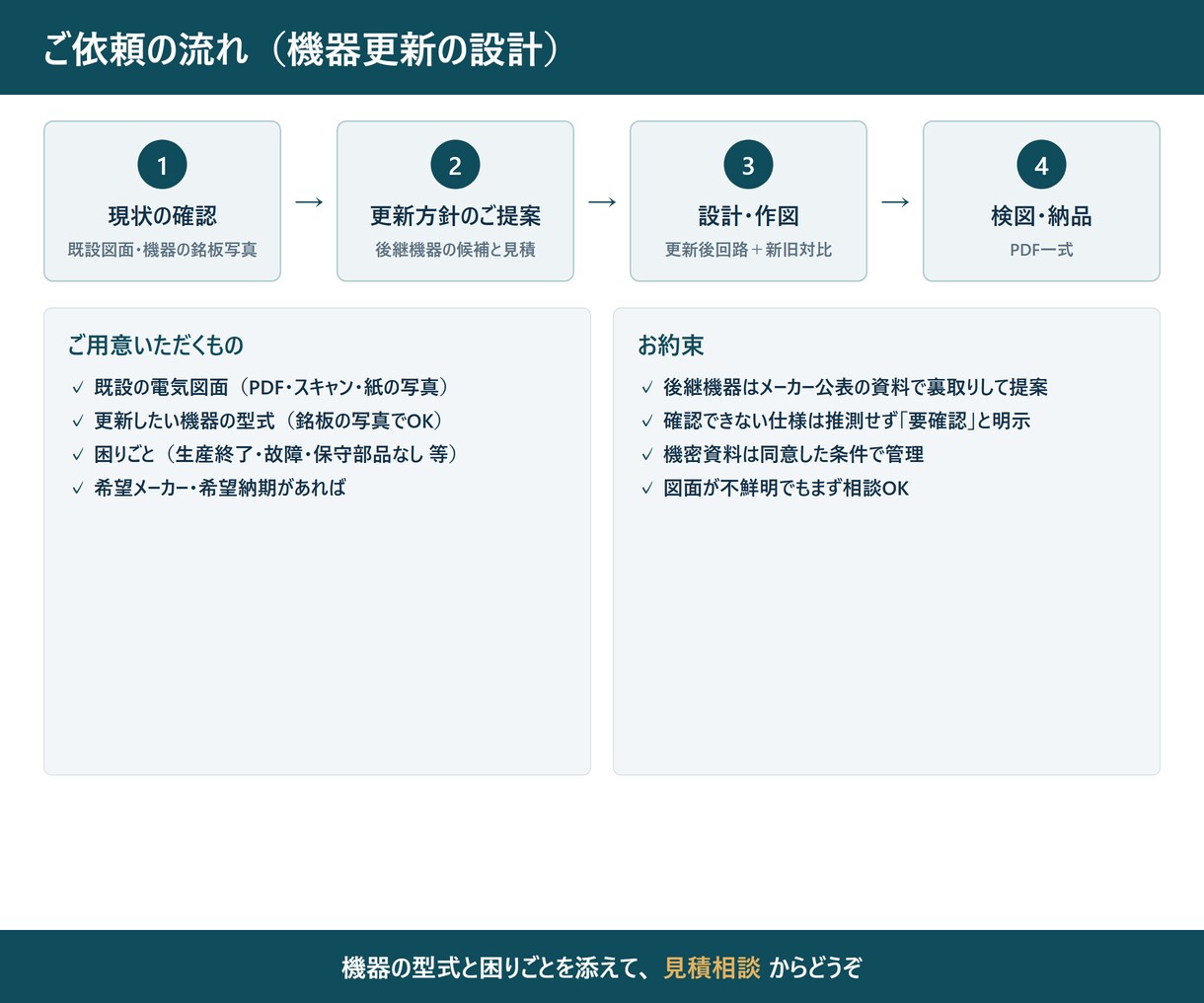

生産終了になった制御機器を、新しい機器に置き換えるための図面を作ります。今ある図面をきれいに描き直すだけの清書ではなく、後継機を調べたうえで、置き換え後の回路図と、旧図・新図を左右に並べた新旧対比図（A3横）をお渡しします。 ■こんなときに ・メーカーに「生産終了・修理できません」と言われた ・予備品が手に入らず、壊れたら装置が止まってしまう ・設備はそのまま使いたい。中の制御機器だけを新しくしたい ・置き換え後の図面を描ける人が社内にいない ■お届けするもの（PDF） 1．新旧対比図（A3横／左＝旧図、右＝新図） 2．置き換え後の回路図一式 3．機器一覧表（旧型式→後継の候補／根拠にした資料名とページ番号／確認できないものは「要確認」と明記） ■できること ・三菱電機のPLCとサーボは、メーカーが公表している「置換えの手引き」を手元に持っています。資料で確認できている移行は、FX3→iQ-F、A・QnA→Q／iQ-R、AnS・QnAS→Q／iQ-R、MELSECNET MINI-S3・A2C→CC-Link、サーボ MR-H・MR-J2・J2S・J2M→MR-J4 です。 ・後継の候補には、根拠にした資料名とページ番号を必ず添えます。 ・A3横の新旧対比図は、実際の改造案件で納品した実績があります。 ・DWG／DXF形式での納品にも対応します。 ■できないこと ・後継機が必ず見つかるとはお約束できません。生産終了から年数が経った機器、海外メーカー品、置き換え資料が公開されていない機器は「見つからない」という結果になることがあります。 ・三菱電機以外（キーエンス等）は、制御盤設計の実務経験はありますが公式の置き換え資料を持っていません。入手できるかを見積り相談で確認します。 ・インバータ・ブレーカ・電磁接触器は移行資料を持っていないため、後継機はお客様にご指定ください（図面への反映は私が行います）。 ・後継機が見つからなかった場合も、どの資料をどこまで当たったかを報告としてお出しします（この場合の返金はいたしかねます）。 ・PLCプログラムの作成・変換、実機への書き込み、現地調整、電気工事は含みません。 ■料金（30,000円に含まれる範囲） 図面5枚まで／調べる機器5点まで／PDF納品／修正2回まで 【追加】図面6枚目以降 1枚5,000円／機器6点目以降 1点2,000円／DWG・DXF納品 5,000円／7日のお急ぎ 10,000円／修正3回目以降 1回5,000円 ■進め方 (1)購入前にご相談（無料）→(2)図面と型式を拝見→(3)調べられる範囲・金額・納期をご提示→(4)ご購入→(5)調査と作図（標準14日）→(6)私が目視で検図→(7)納品 ■AIの利用について 資料の読み取りと対比表の整理に外部のAI（Claude）を使います。AIが出した型式をそのまま納品することはありません。必ず私がメーカー公式資料と突き合わせ、確認できたものだけを書きます。社外に出したくない資料はお知らせください。手作業のみで進めます。 ■清書だけをご希望の方へ 今ある図面をきれいに描き直すだけであれば、別の出品（PDF清書／DWG清書）のほうがお安く済みます。 FA電気設計14年。制御盤設計・PLC開発・電気工事を1人で行っています。1級電気機器組立て技能士（シーケンス制御作業）。
