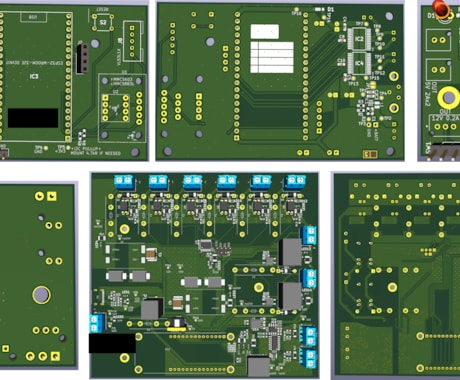

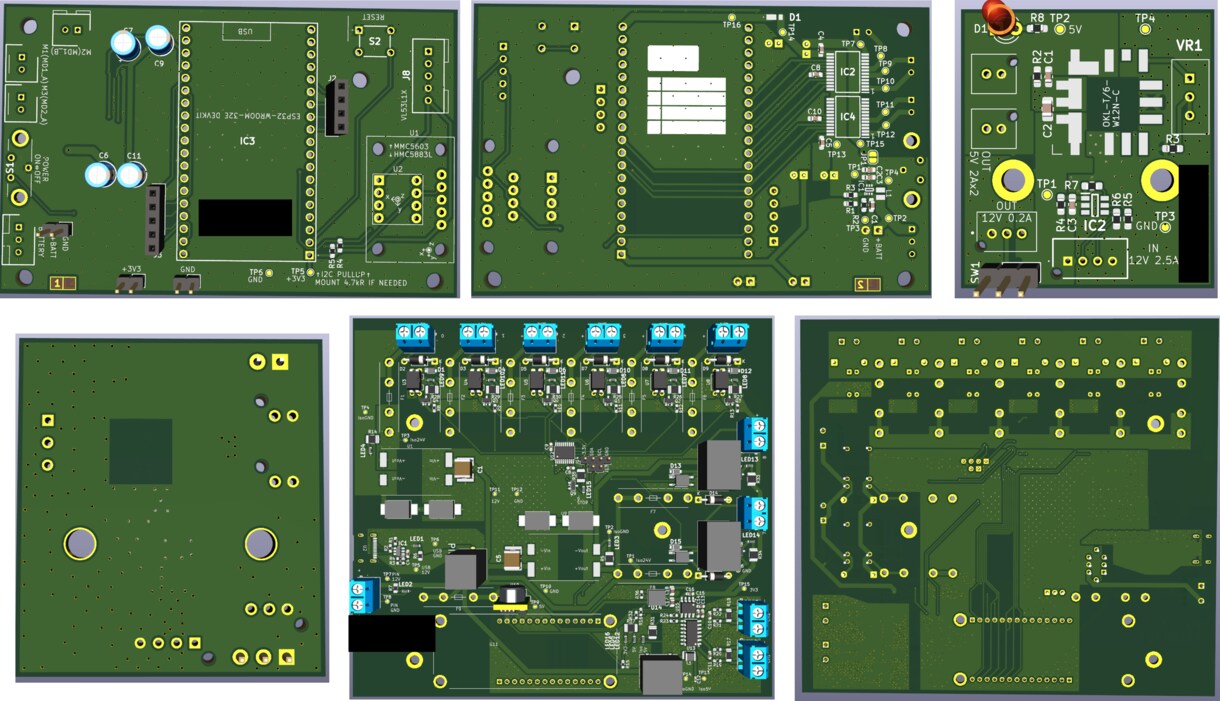

カスタム電子基板設計から試作まで一貫支援します

＜サービス紹介＞ 下記のお悩みを解決します ●オリジナルの基板を作成したいが、どこから始めればいいかわからない ●高精度な基板が必要だが、予算が限られている ●回路図がないが、プロトタイプを実現したい ●基板や部品の発注を一括で頼むのが面倒 ＜サービスの特徴＞ ●オリジナルプリント基板を一から製作します ●高精度で質の高い基板を作成できます。概念段階やブレッドボードモデルでも対応可能 ●回路図が無くても、部品選定からサポートします ●CADデータと発注用データをお渡しし、オプションで基板や部品の発注も行います ●最短で7日で納品しますが、発注内容によっては前後する場合があります ＜サービスの流れ＞ step1: 依頼内容のご確認 step2: 必要な情報や詳細のヒアリング step3: 設計と部品選定の実施 step4: CADデータと発注用データの納品 step5: 基板製作および部品発注（オプション） 私の専門分野は無線通信技術や基板設計、FPGA開発、組み込みソフトウェア開発など多岐にわたります。この豊富な経験を活かし、皆様のアイデアを具体化するお手伝いをさせていただきます。どんな段階でもサポートいたしますので、どうぞお気軽にご相談ください。
