One Plus Ace Pro 画面交換修理

One Plus Ace Pro の画面交換修理を行いましたので、交換までの修理手順を紹介していきます。

今回の修理は破損はありませんでしたが、1度修理店で液晶パネルに交換をされていて有機ELのパネルで修理をしたいとの事でした。

---

こちらの端末は背面から開閉をしていき画面交換を行っていきます。

加熱パッドで背面をよく温めてから作業に取り掛かります。

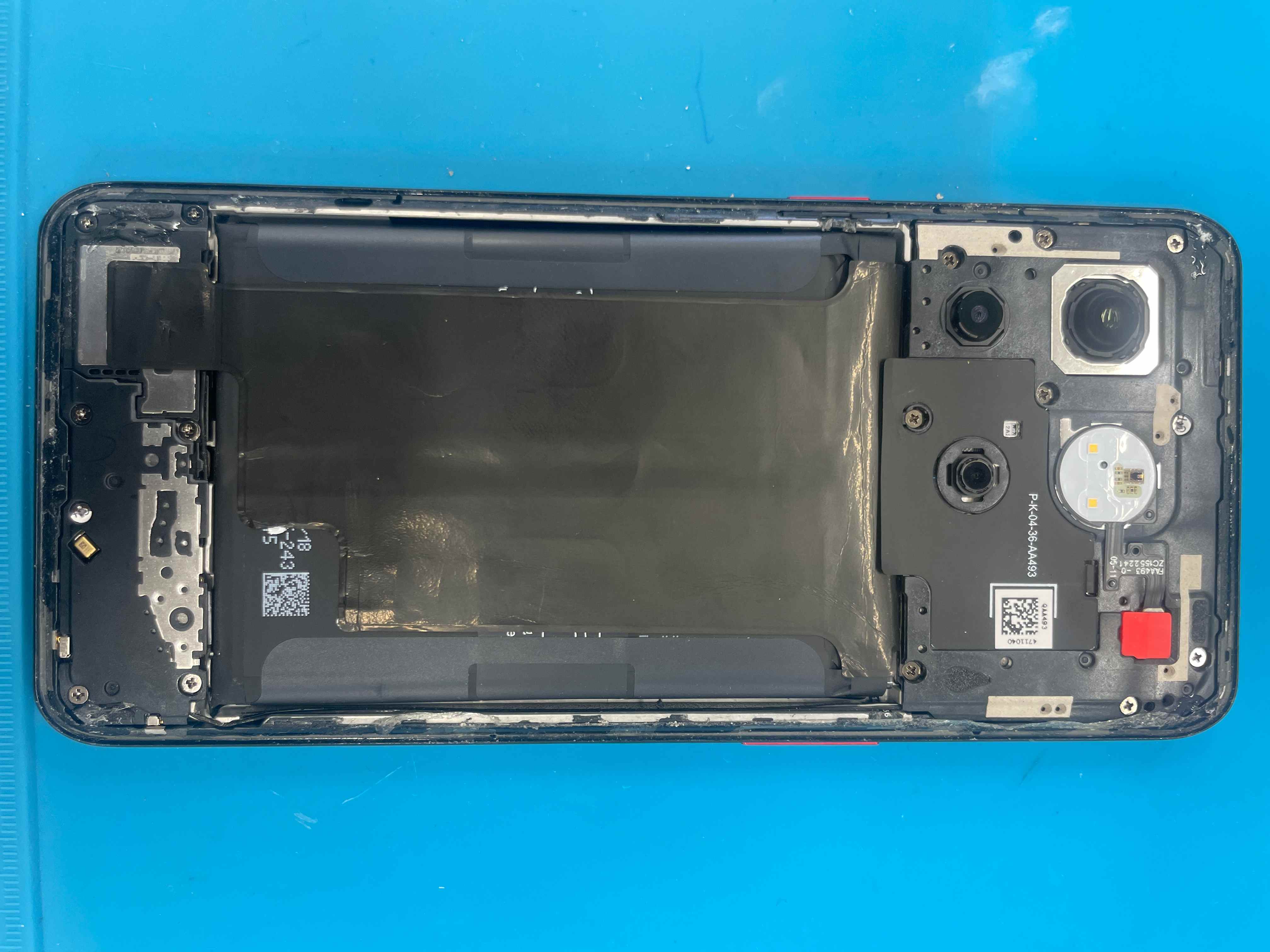

背面パネルを取ると画像の様な内部が伺えます。

今回は画面交換になりますのでサブボード側を分解してきます。

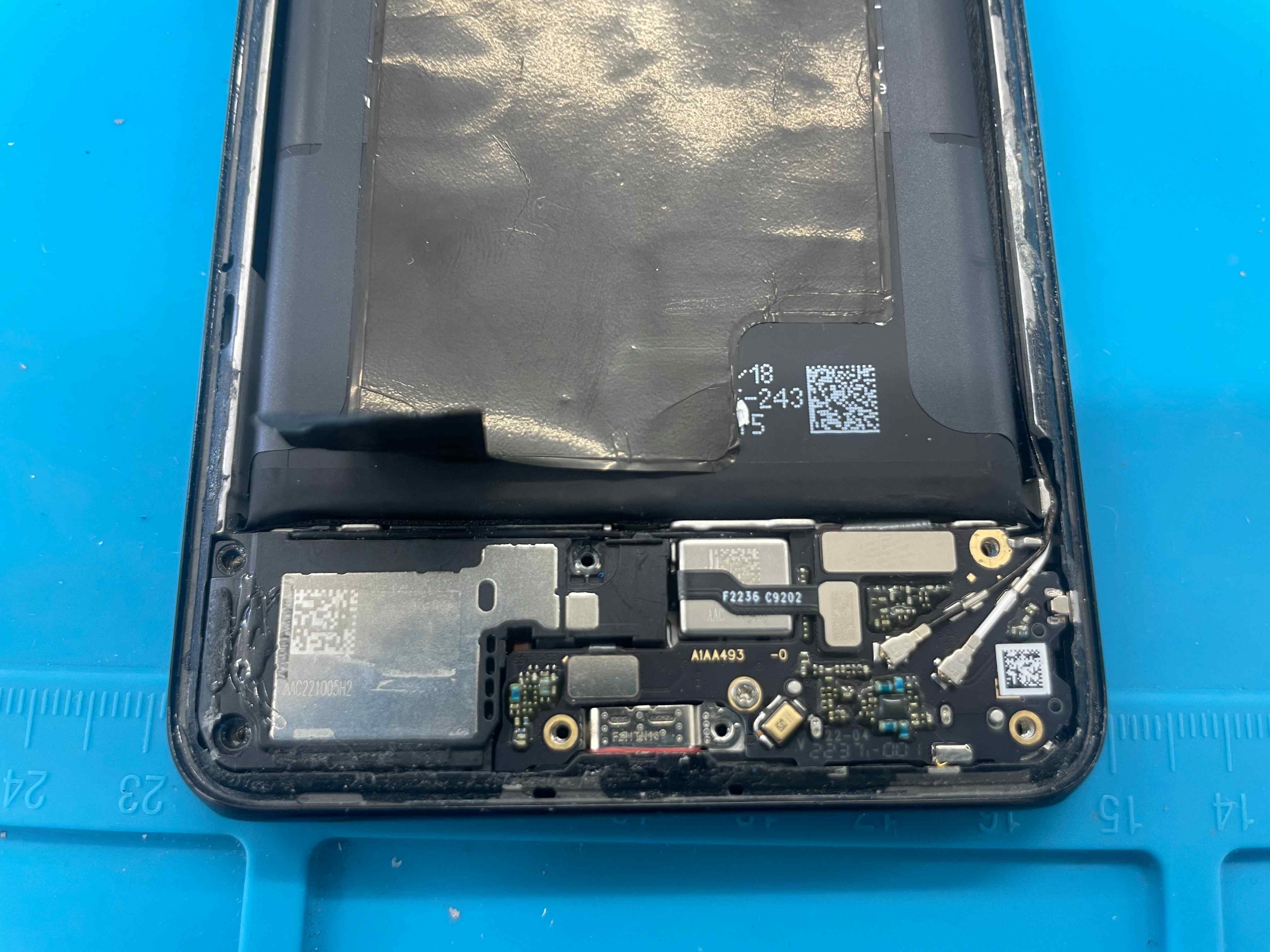

サブボードを覆っているカバーを取り外すと基盤部分を確認する事が出来ます。

見えているネジやコネクターを取り外していきます。

作業をスムーズに行っていく為にラウドスピーカーも外していきます。

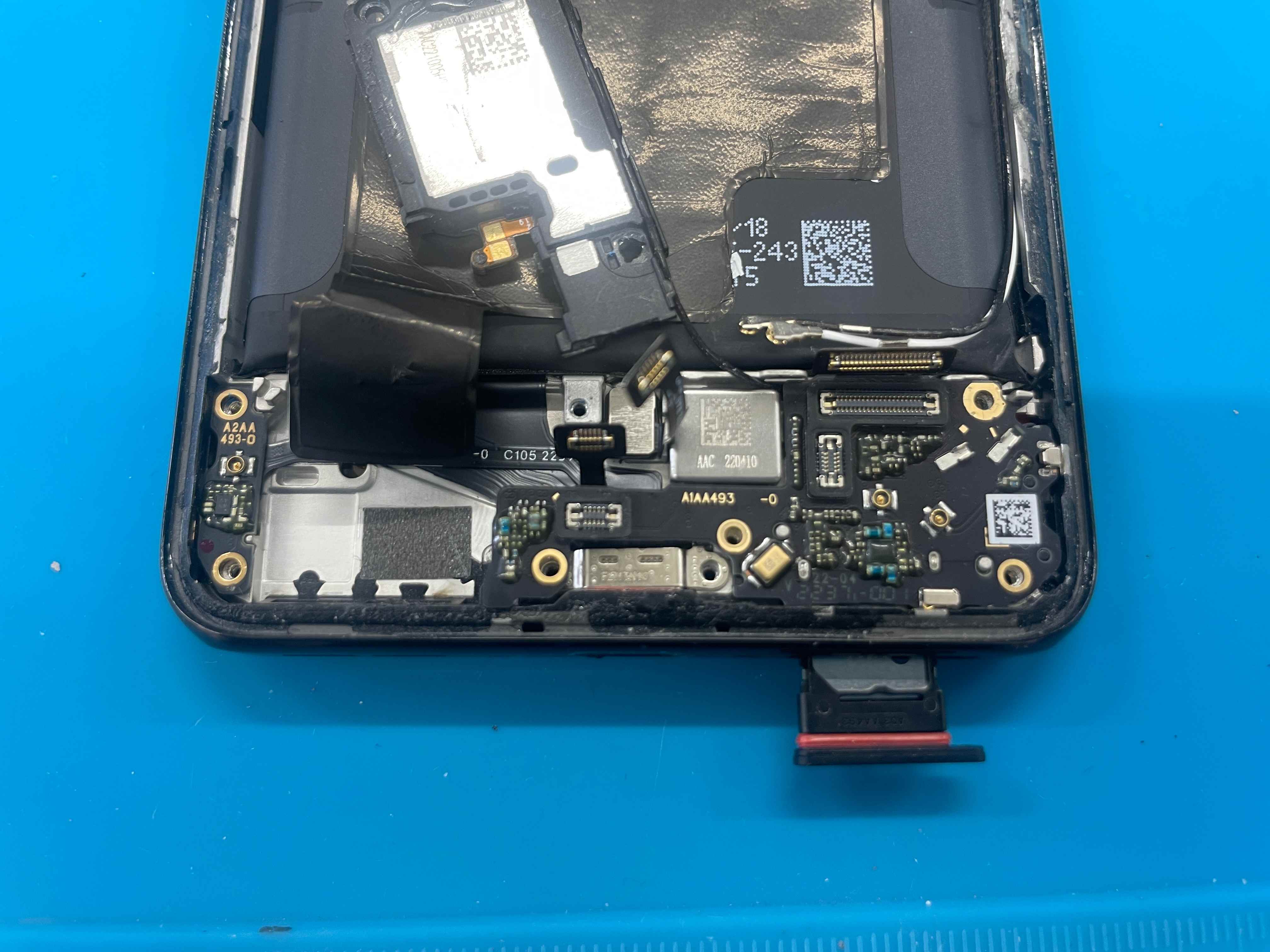

サブボードを外す前に忘れがちなSIMトレイを抜いておく必要があります。

付けた状態で無理やり外してしまうとサブボードやトレイの破損に繋がってしまうので、必ず抜いておきます。

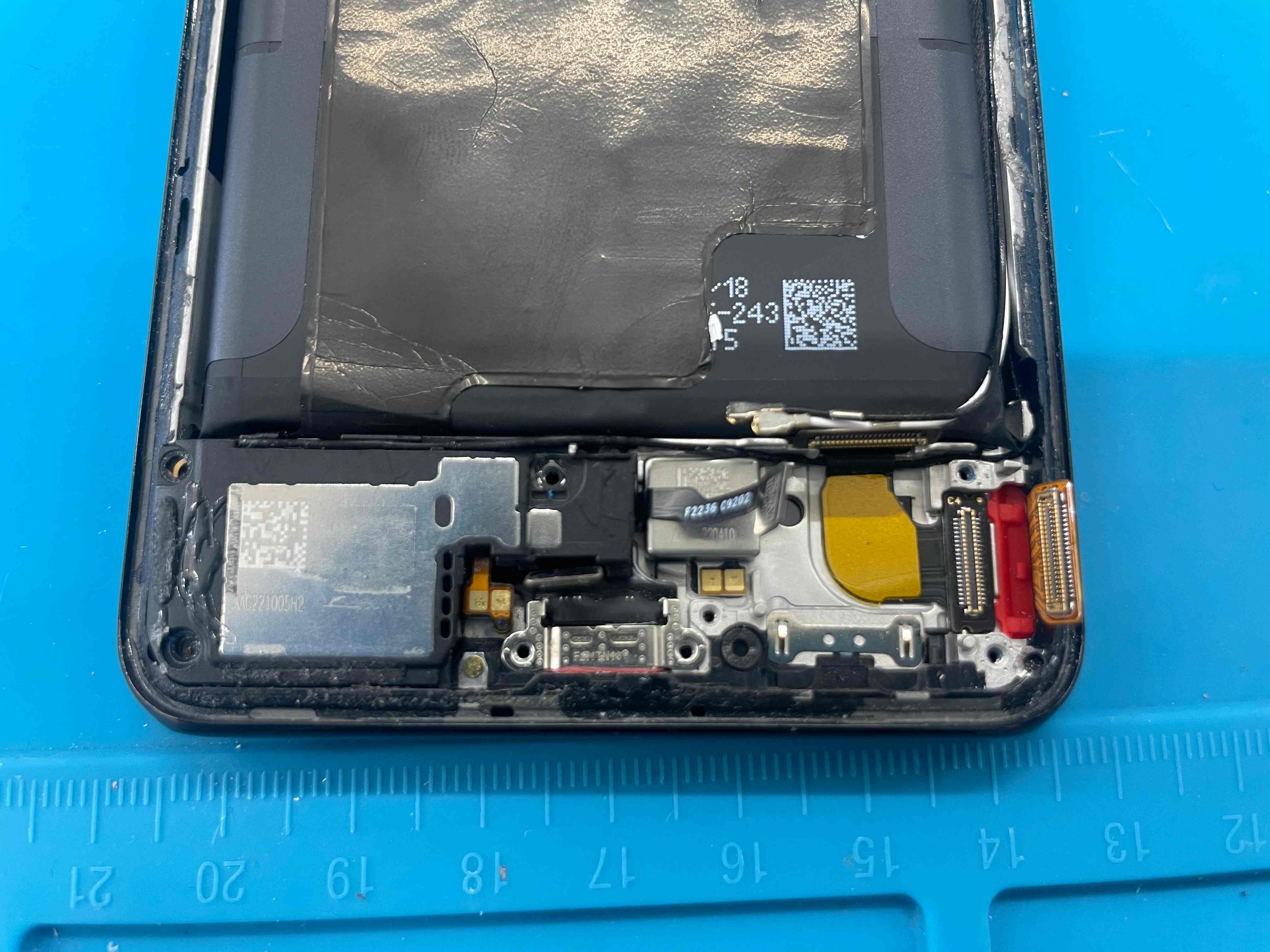

サブボードを取るとコネクターが見えてきます。

右下部分に見えているのがパネルのコネクターになっているので、

ここを外していきます。

用意したパーツを仮付けして映りやタッチ操作に問題がないようであれば、

画面を取り外していきます。

画面を外す場合も過熱パッドを使用して作業を行っていきます。

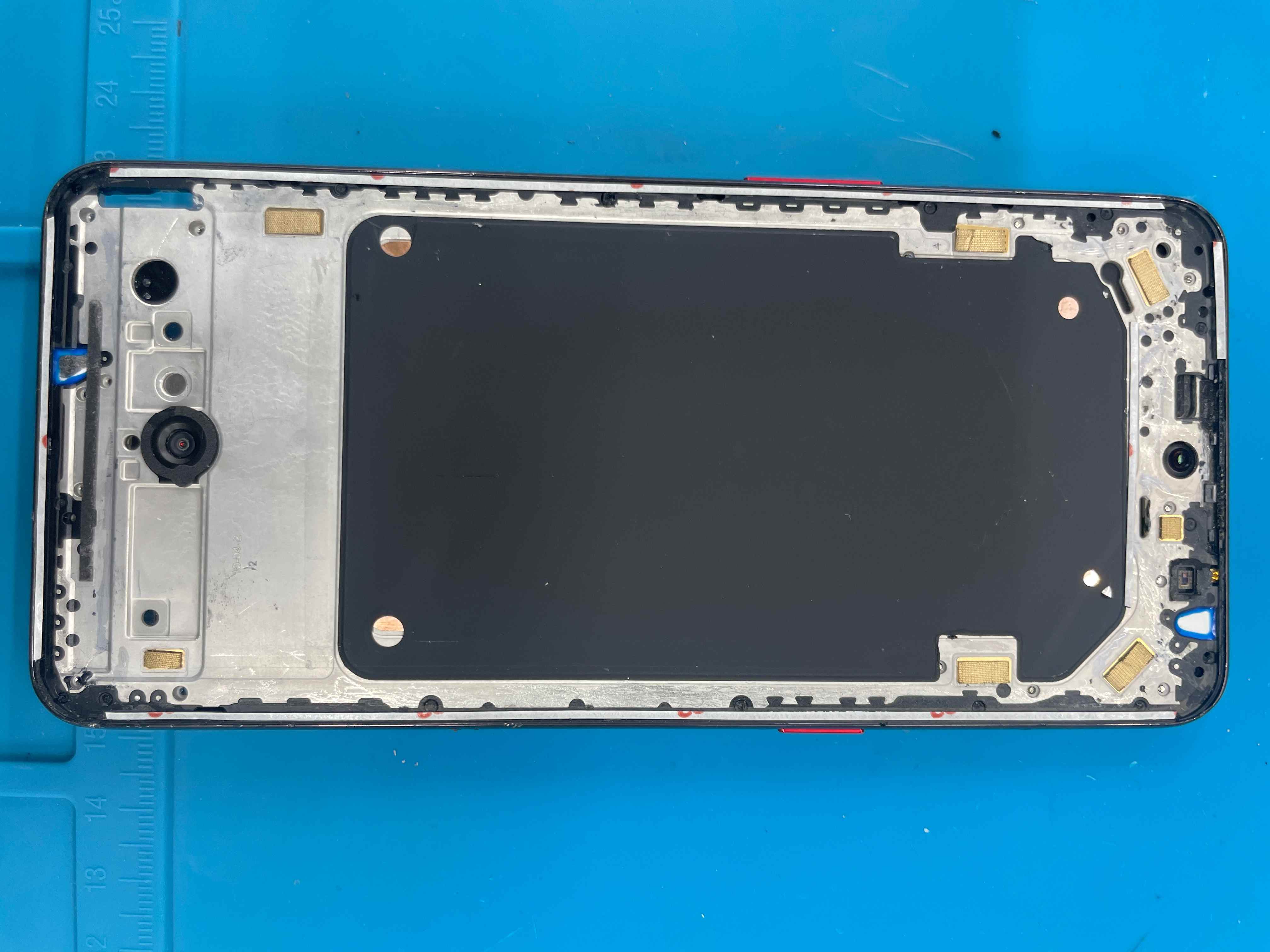

画面がキレイに取れたら専用の粘着テープを貼って、四つ角にはT7000を用いて新しいパネル接着していきます。

しっかり本体に装着をしたら圧着を行い、外れないようにボンドが固まるまで時間をおきます。

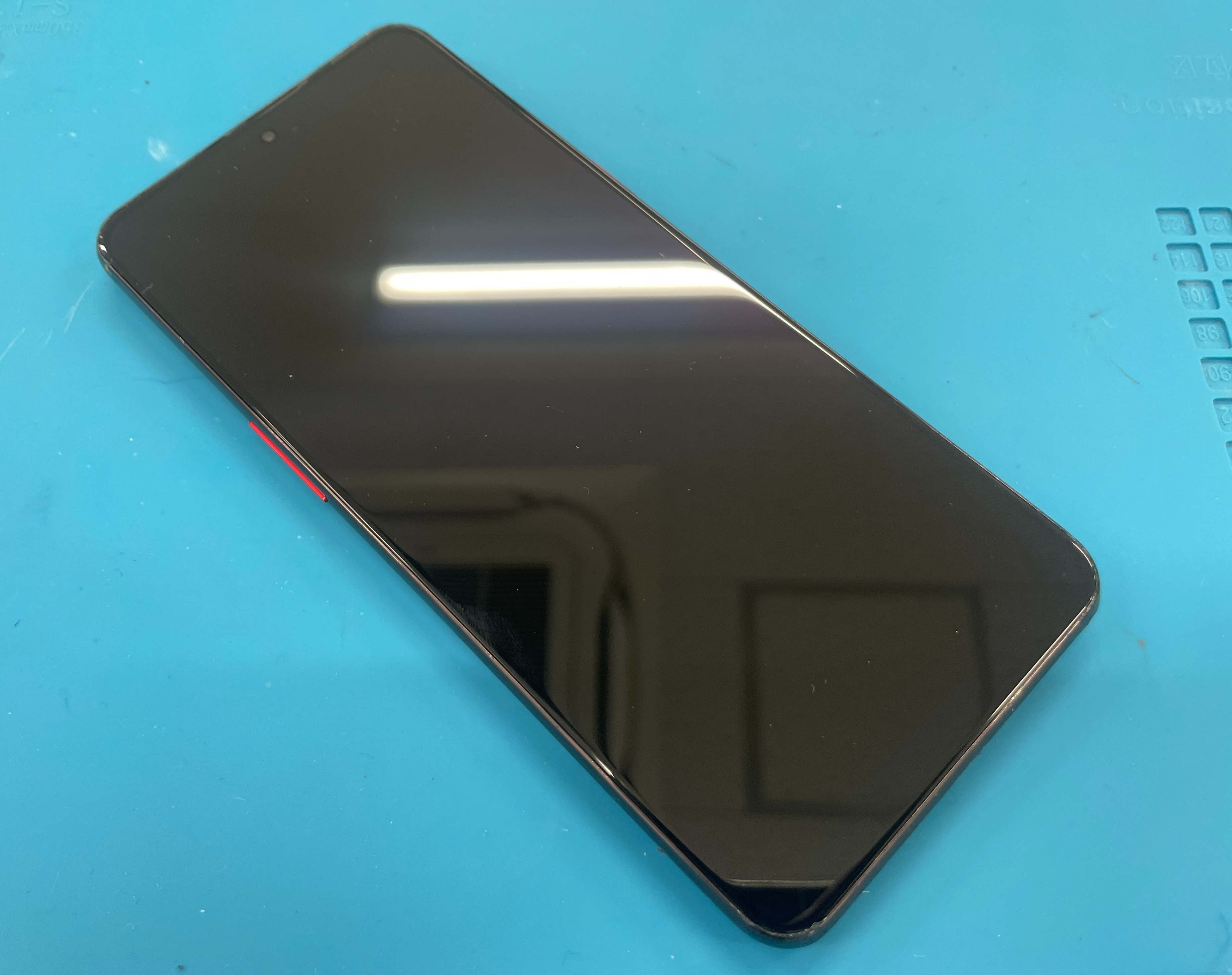

最後に動作確認を行って、問題がなければ施工完了となります。

今回のモデルは割と珍しい物でしたが、構造的にはよくあるandroid端末とさほど変わらない機種でした。
