Moto edge 60 Pro画面交換修理の紹介！

今回は画面表示不良の症状が出てしまったMoto edge 60 Proの画面交換修理を紹介していきます。

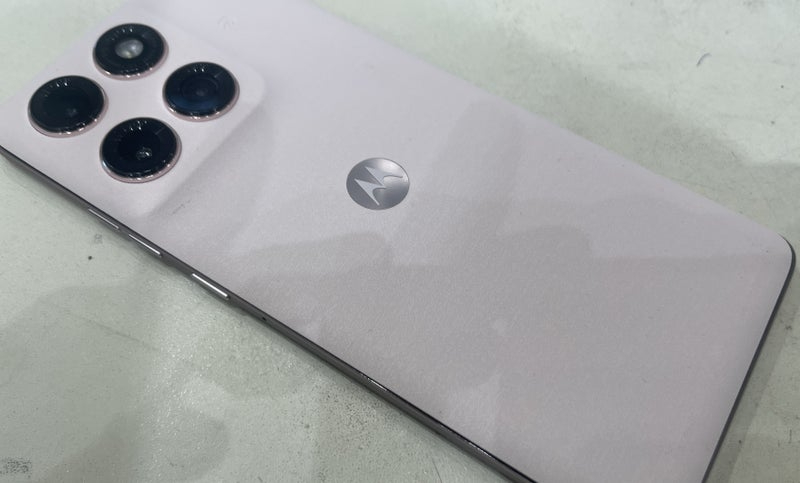

こちらの端末は背面パネルから開けて行いますので、本体を温めて工具を利用して開けていきます。

背面パネルの素材は割れづらいので、神経質にならず作業していきましょう。

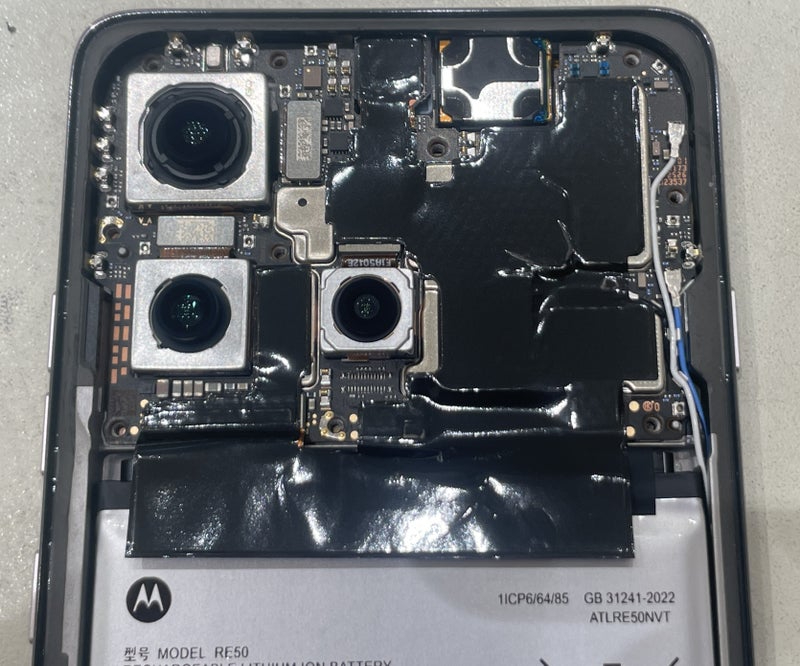

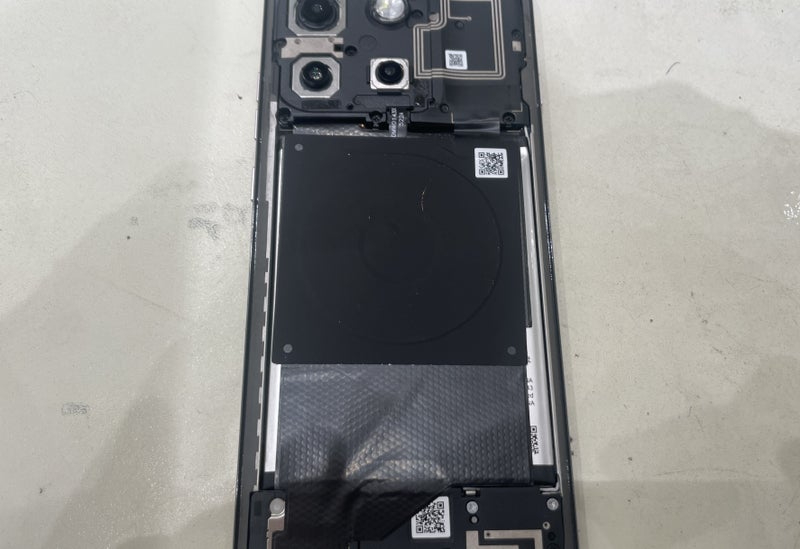

背面パネルを外すと内部状態が分かります。

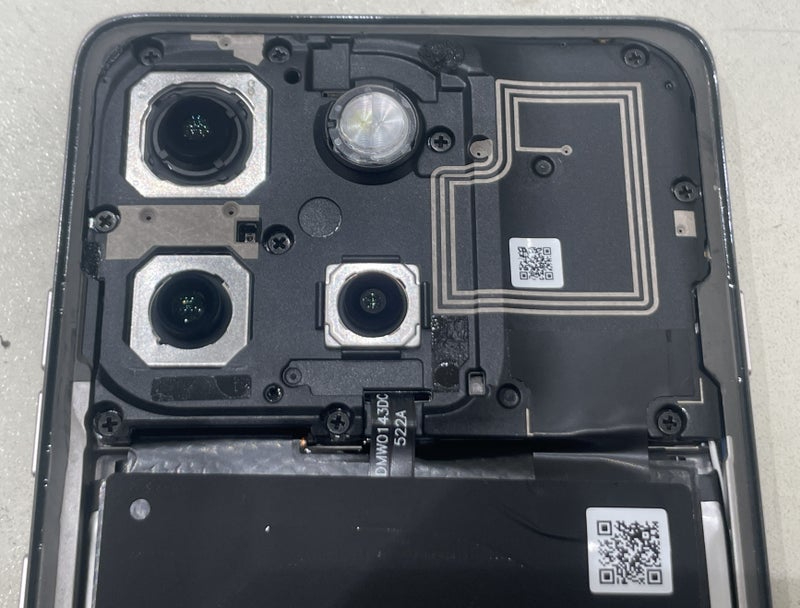

まずはメインボード上にあるプラスチックカバーを取り外していきます。

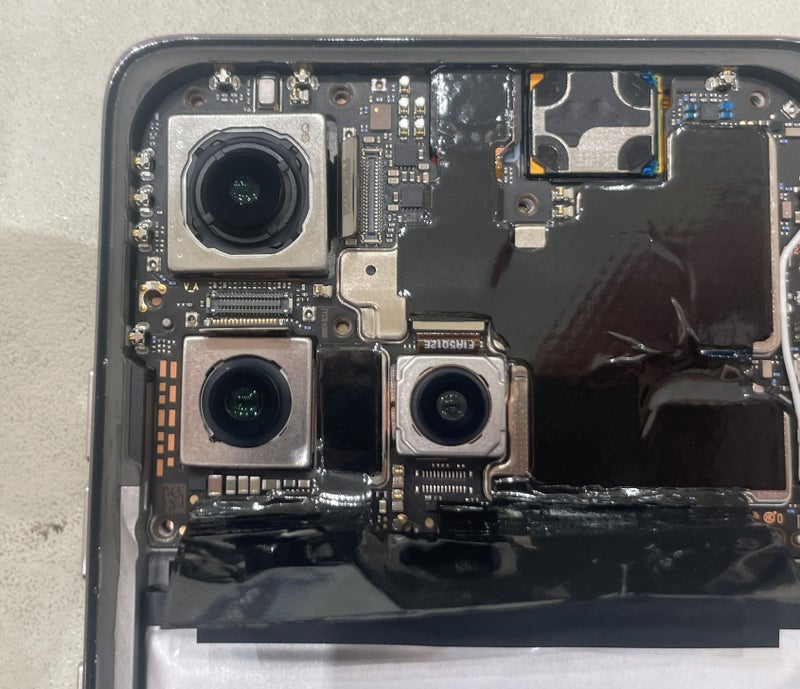

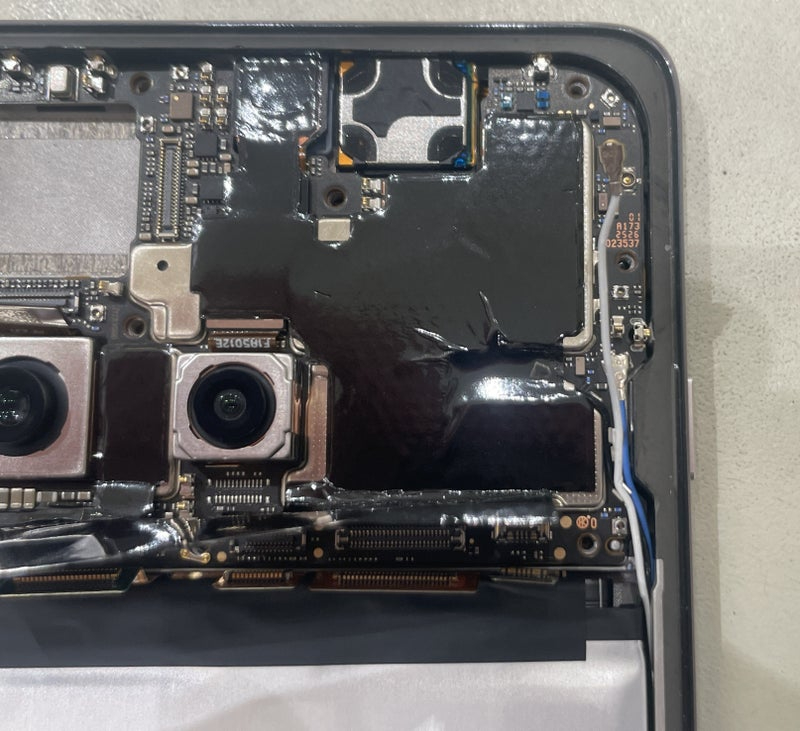

プラスチックカバーを取り外すとメインボードが見えるようになります。

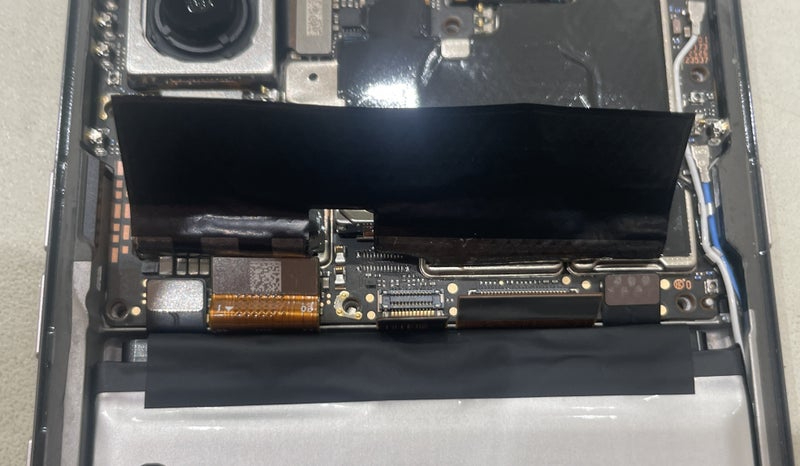

メインボードに繋がっているケーブル類を外していきます。

リアカメラのケーブルも抜いていきます。

アンテナケーブルも基板から抜いていきましょう。

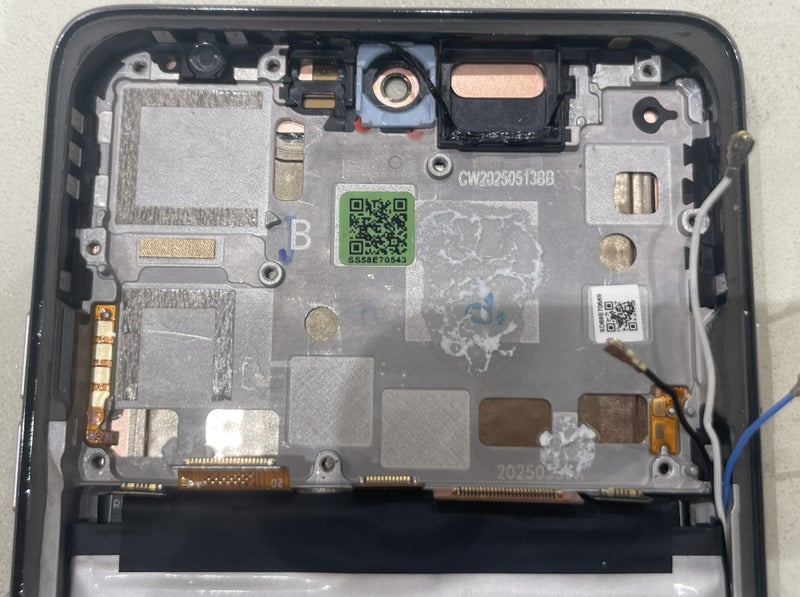

ここまで取り外す事が出来たら、メインボードを取り外していきましょう。

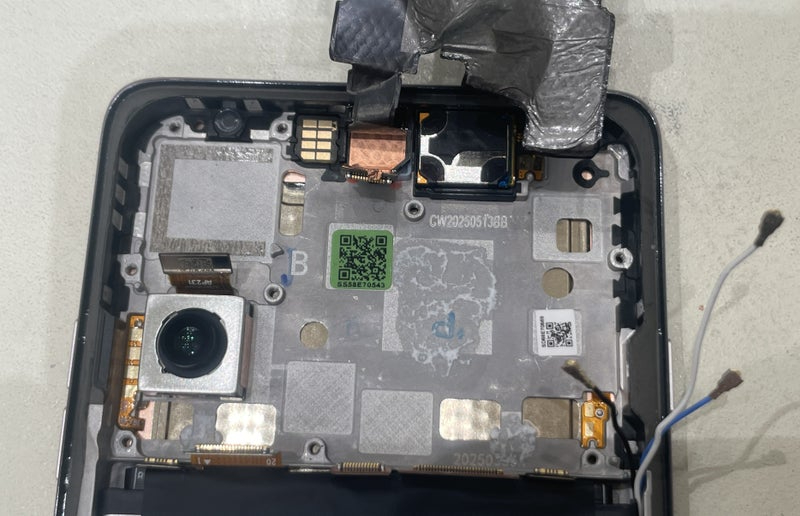

次に移植に必要なパーツも取り外していきます。

次にサブボード部分の取り外しを行っていきます。

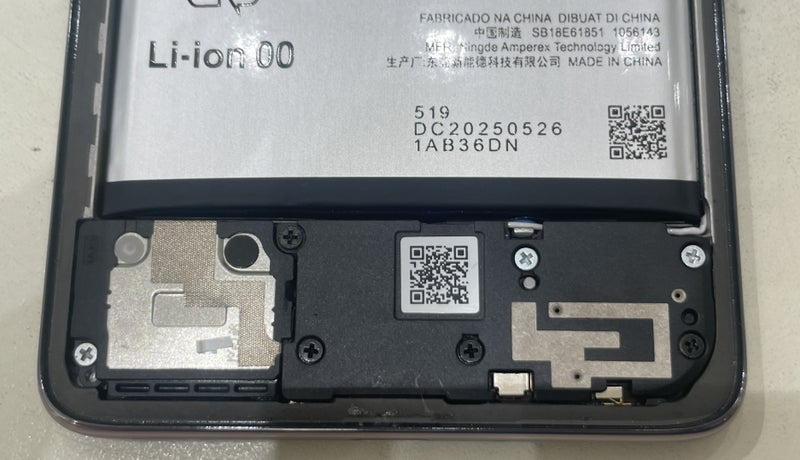

こちらも、まずはプラスチックカバーを外していきます。

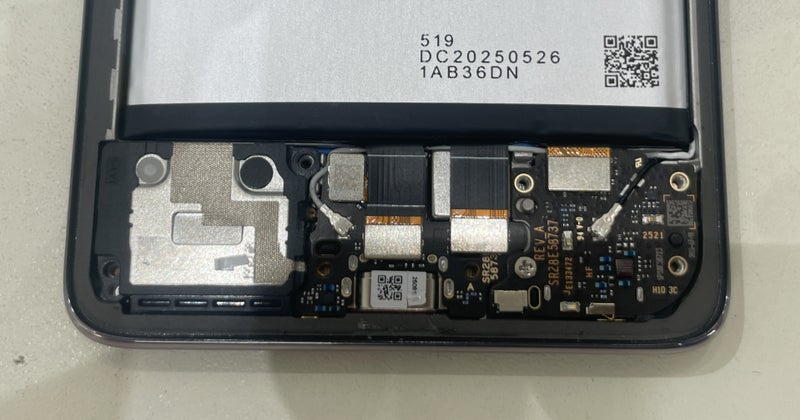

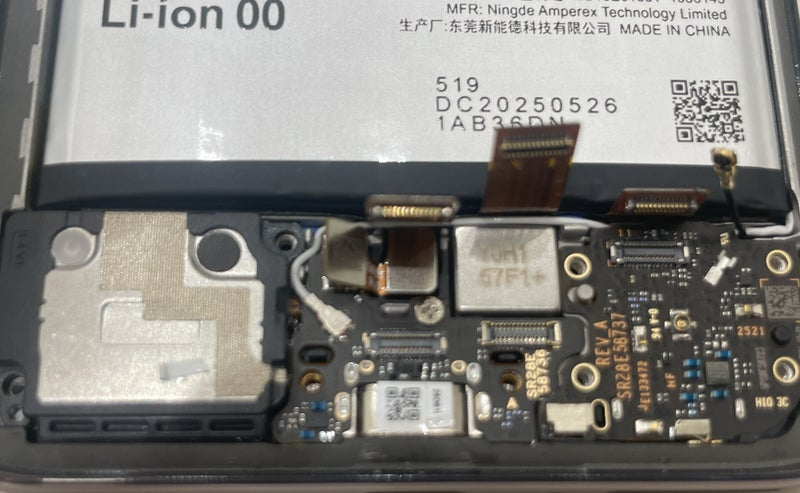

プラスチックカバーを取り外すとサブボードが見える状態になります。

まずはコネクター類を外していきます。

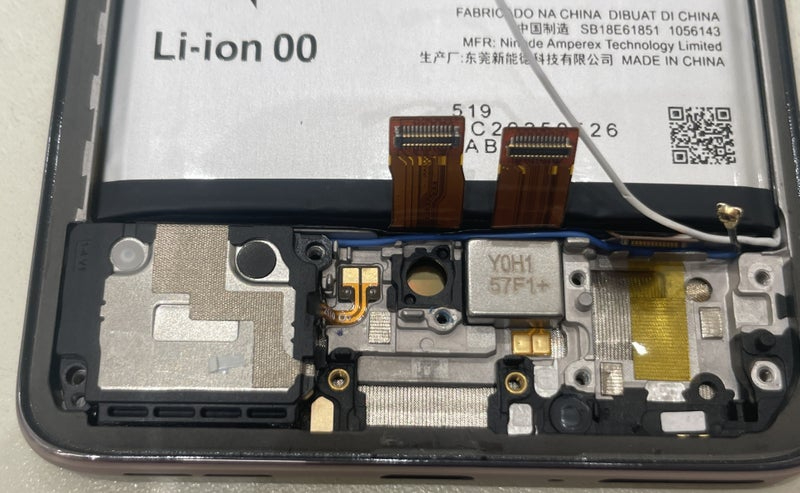

全てのコネクターを抜くとサブボードを外せる状態になります。

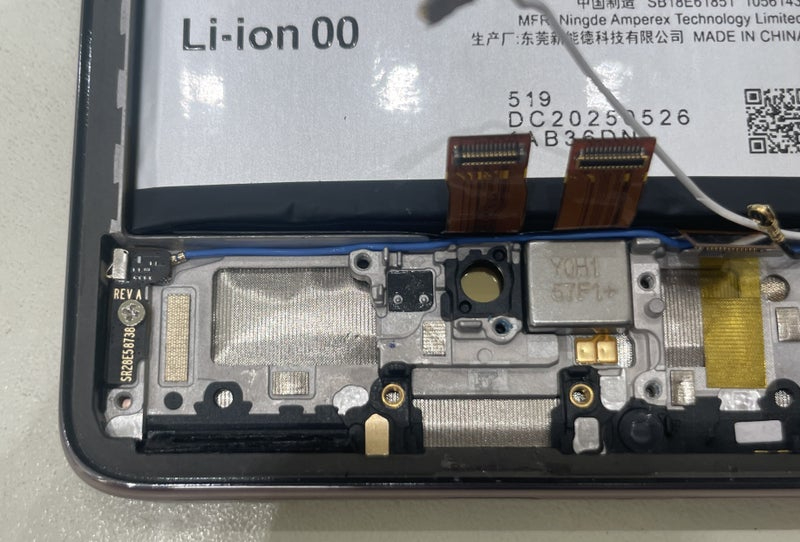

次に底面スピーカーとバイブレーターの取り外しを行います。

バッテリーの取り外しを行う際は冷凍庫に数分間入れて、取り出した後にプチプチの袋に本体を入れて地面などの固い所にぶつけて衝撃のみで取り外しを行います。

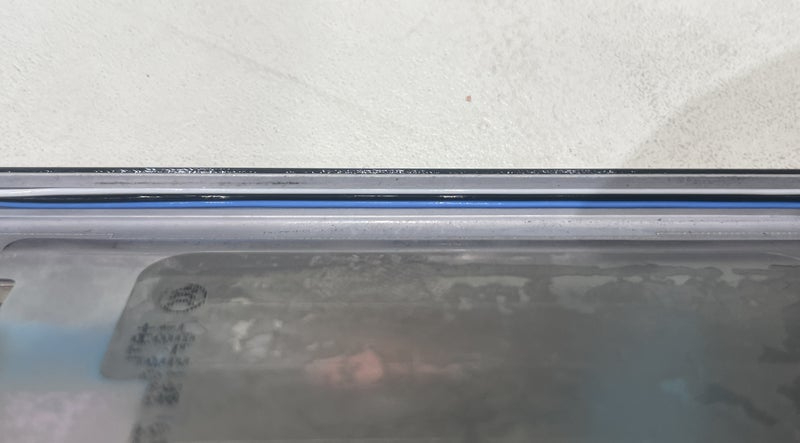

最後に側面に沿って張り巡っている3本のアンテナケーブルの取り外しを行います。

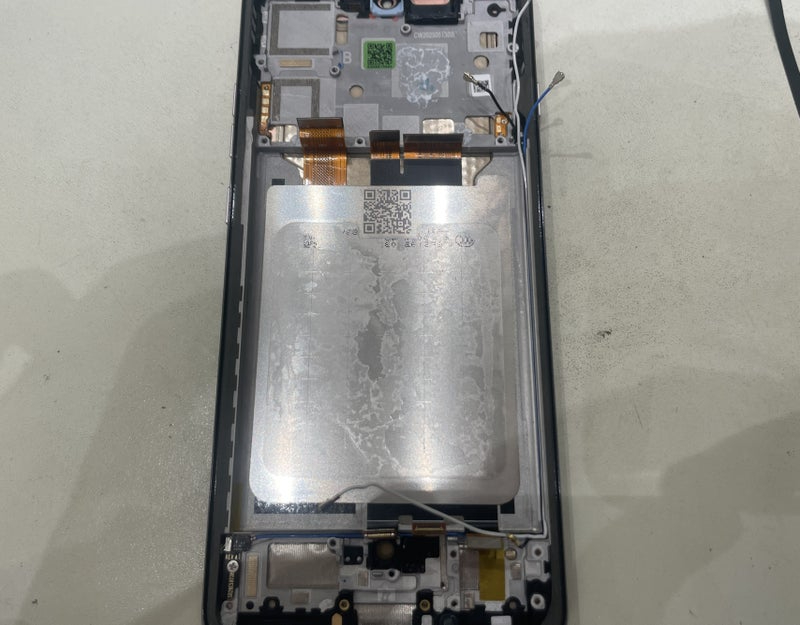

ここまで取り外しが終わったら、次は新しい画面が搭載された筐体にメインボードを含めたパーツを移植していきます。

パーツの移植漏れが無いように気を付けて作業を行っていきましょう。

移植を全て行い電源を入れ動作確認を行い問題が無ければ修理完了となります。
