Moto g24 の画面交換修理の紹介！

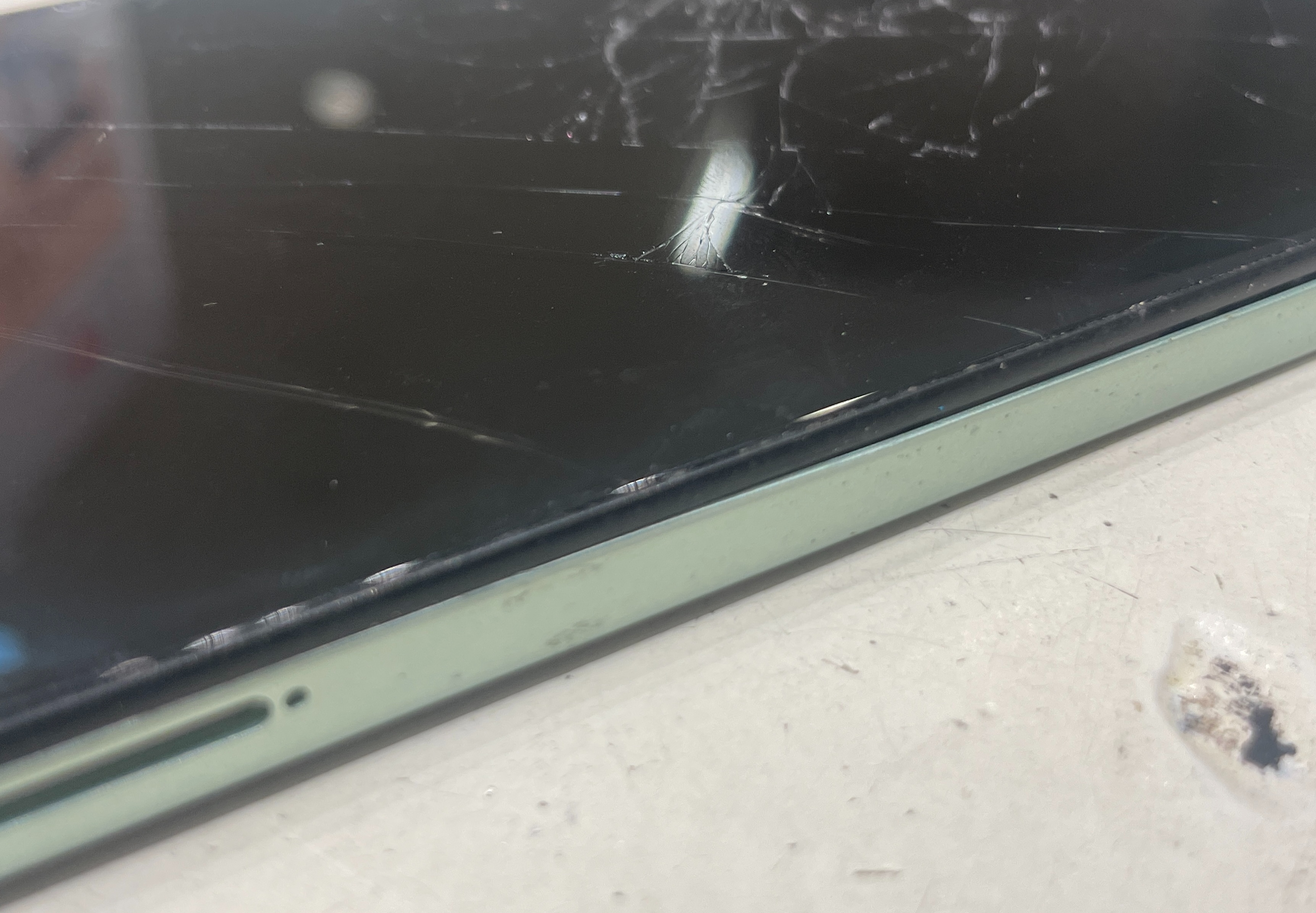

今回はMoto g24の画面破損修理の紹介です。

使用するパーツはフレーム付きのディスプレイを使用します。

こちらの機種は背面から開ける構造となっています。

まずは本体を温めていきます。

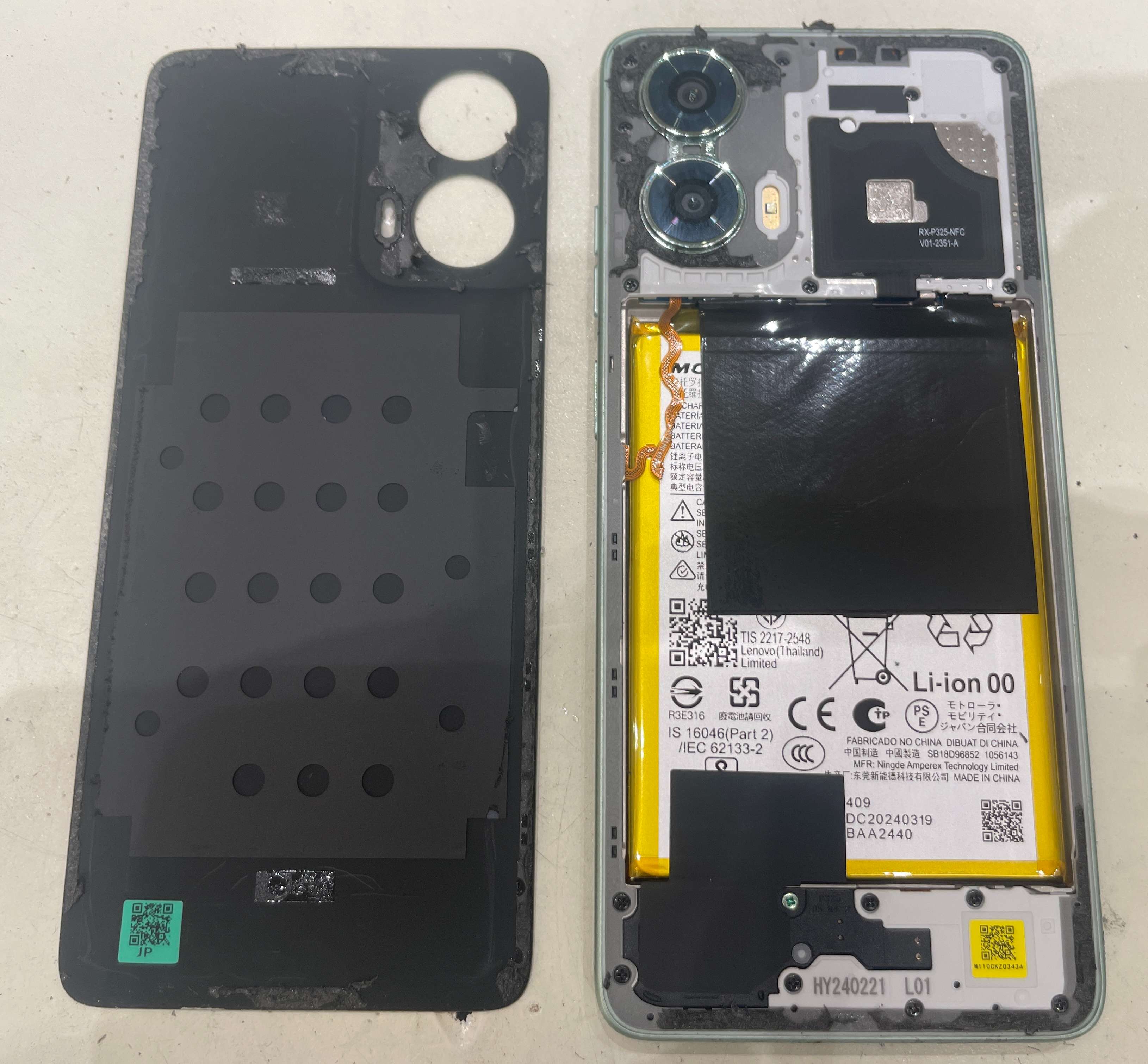

背面を開ける際にサイドケーブルがありますので、

断線させないように慎重に作業を行います。

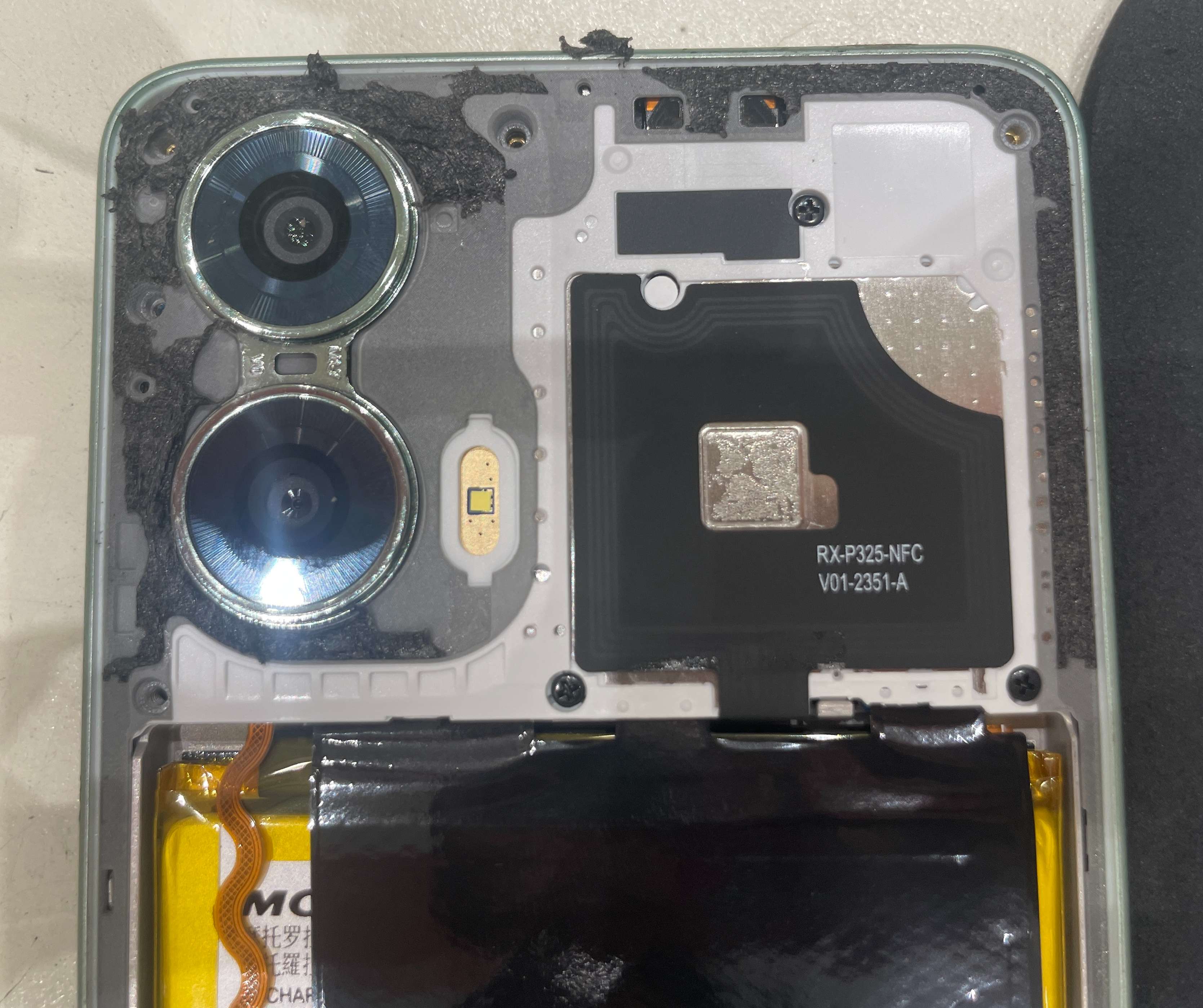

本体上部部分のフレームを固定しているネジを外していきます。

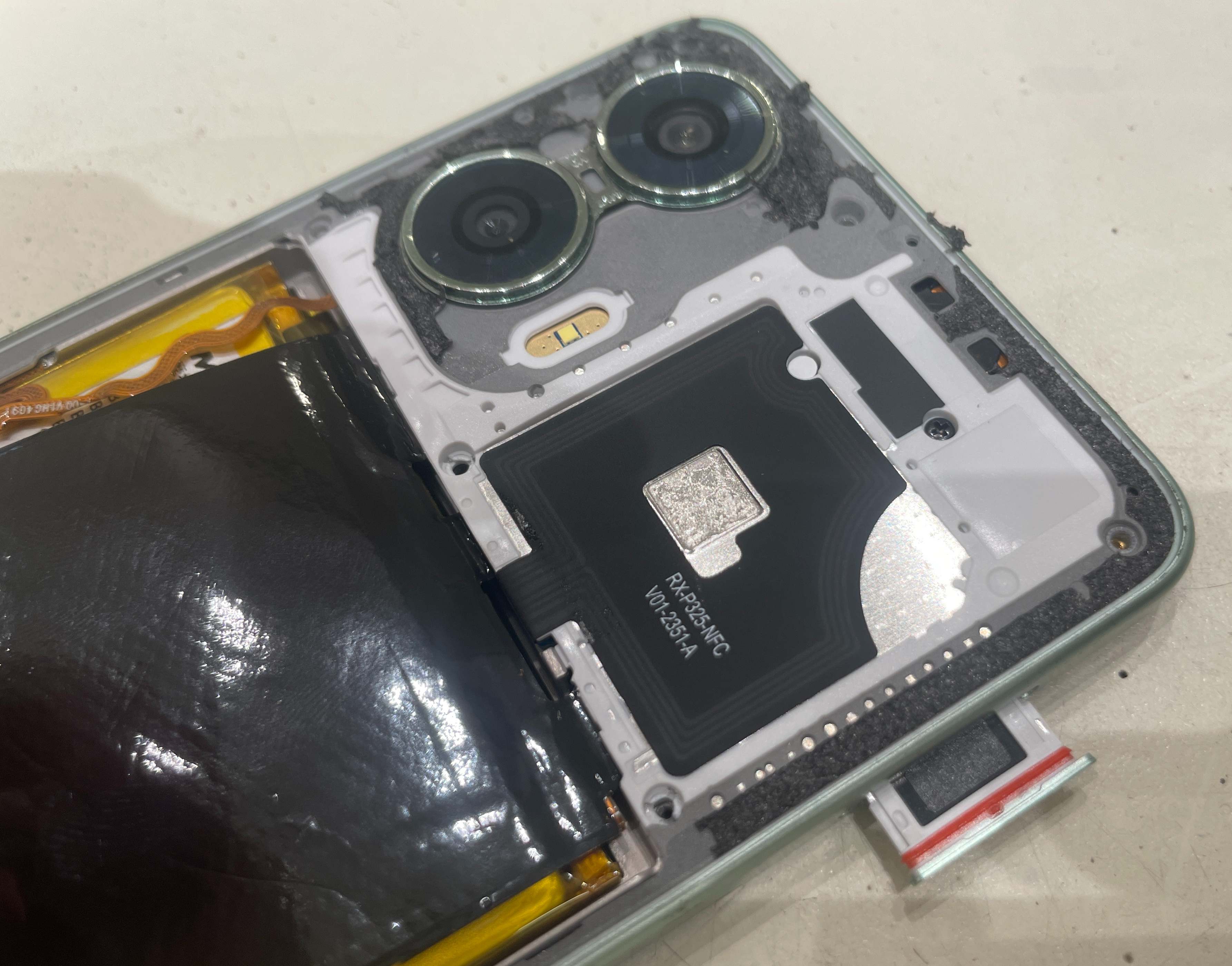

こちらの機種はミッドフレームの取り外しも行いますので、SIMトレイの取り外しも忘れず行いましょう。

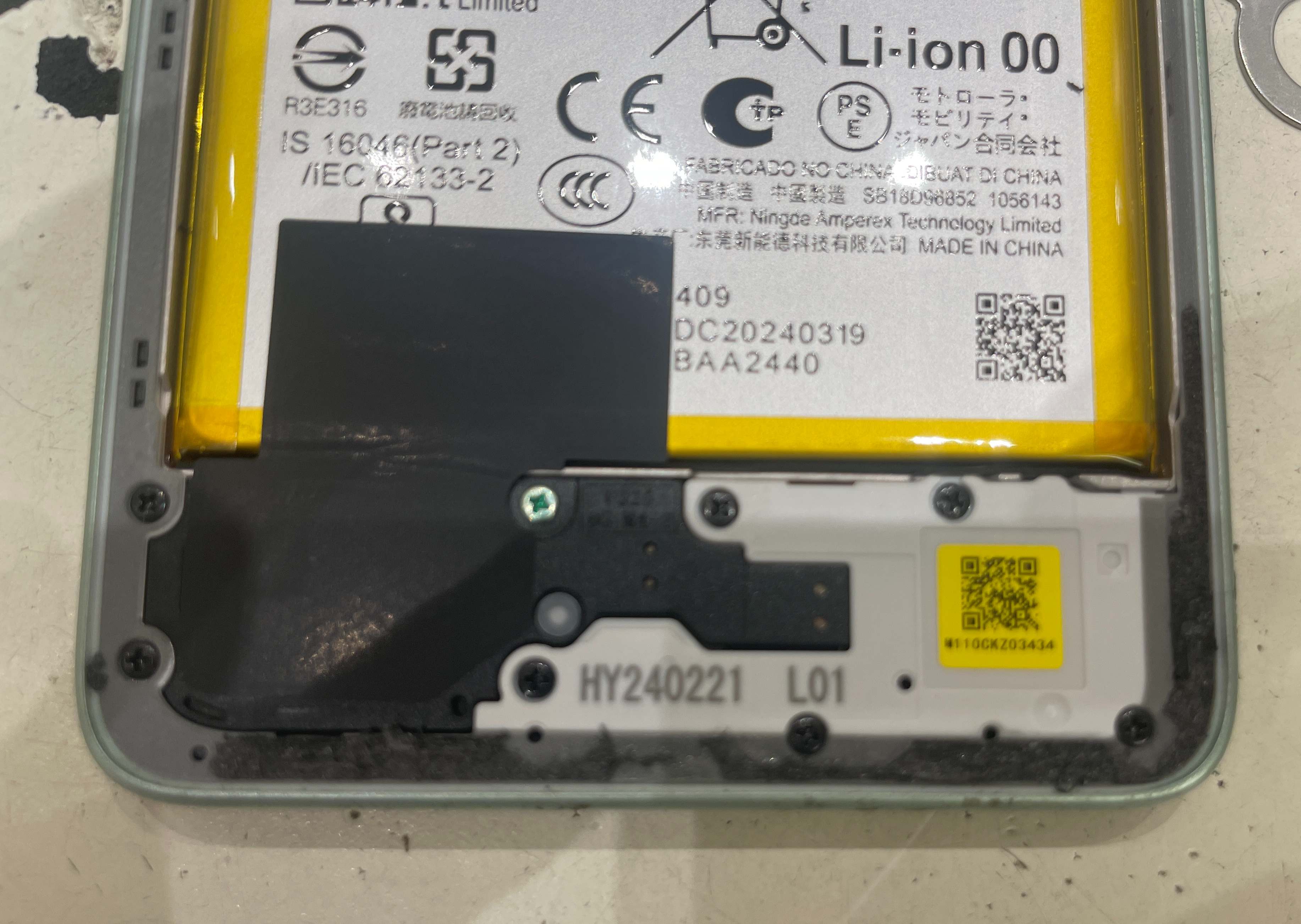

次は本体下部部分のフレームを固定しているネジを外していきます

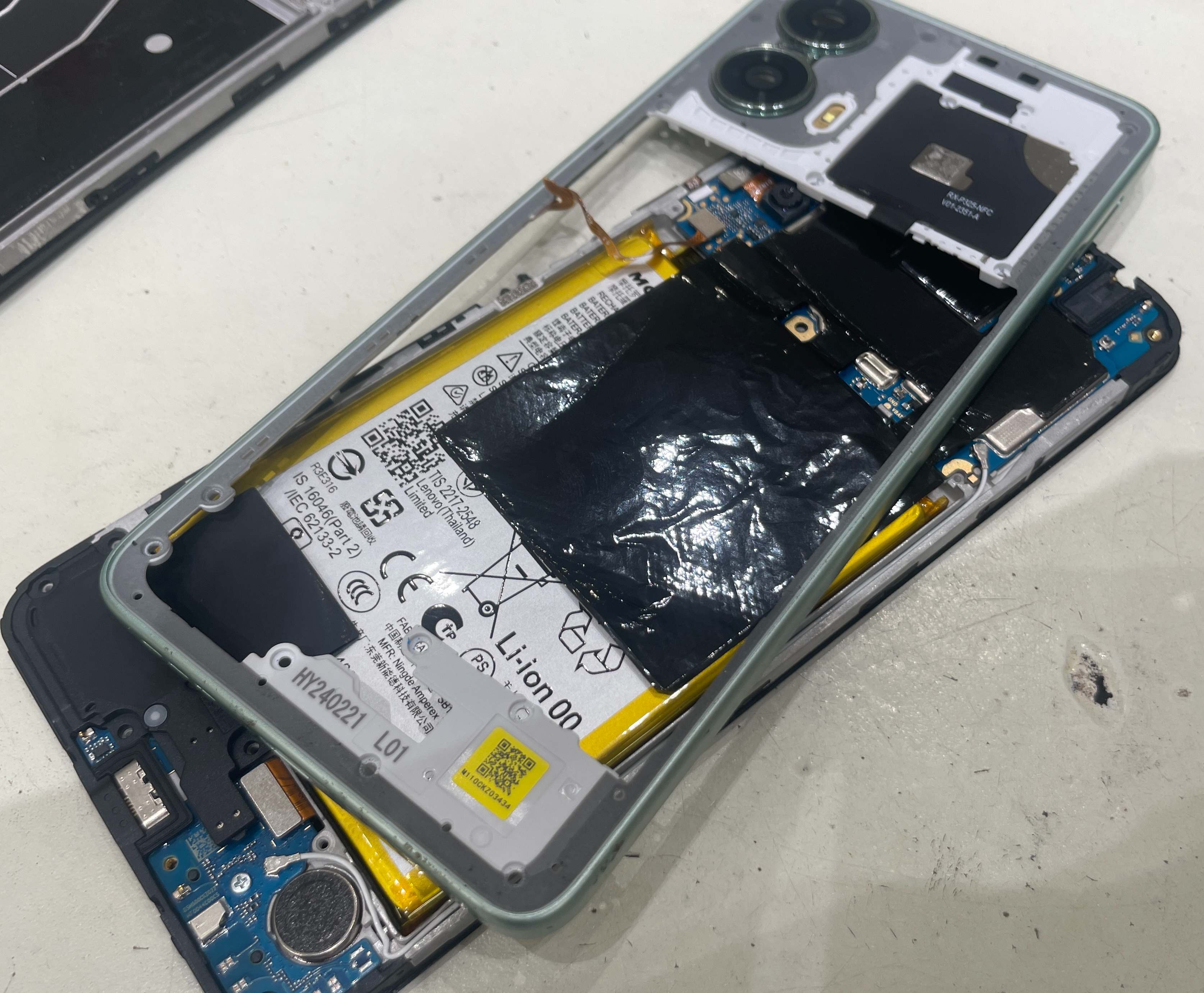

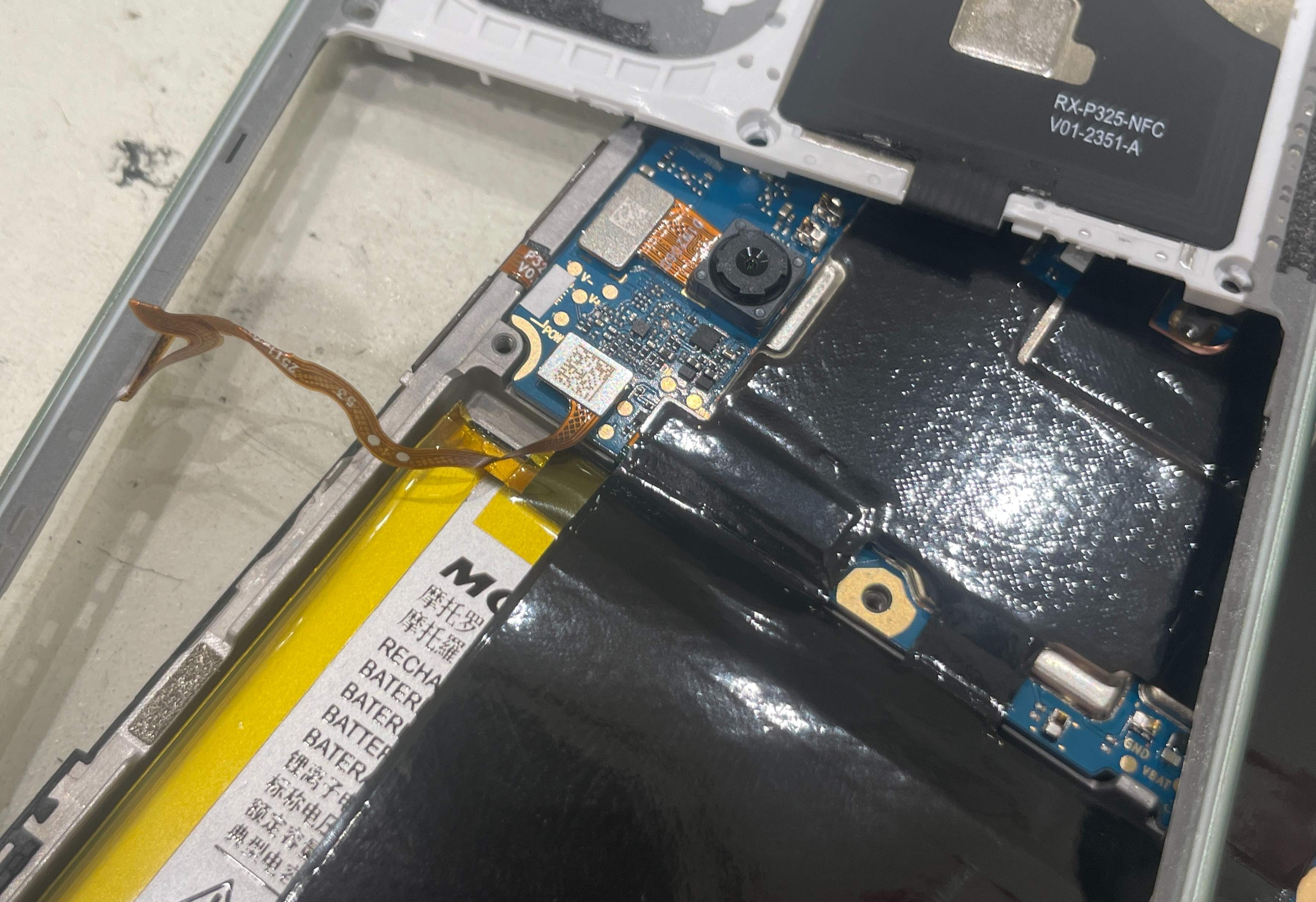

ここまで作業が完了致しましたら、ミッドフレームの取り外しを行います。

取り外す際はサイドケーブルの断線に注意をしましょう。

サイドケーブルのコネクターを外してからミッドフレームの取り外しを行いましょう。

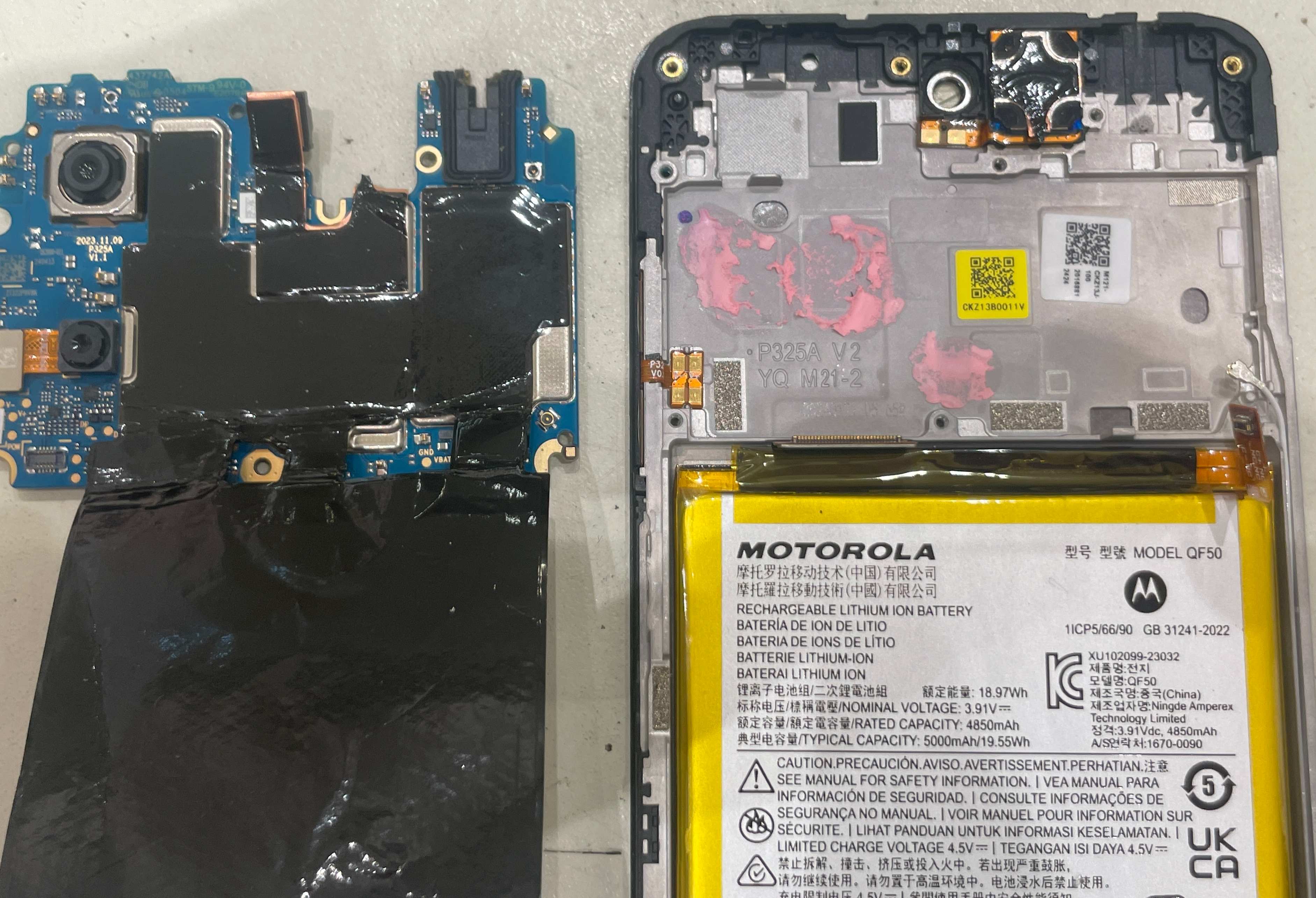

ミッドフレームを取り外せたら次は基板の取り外しを行います。

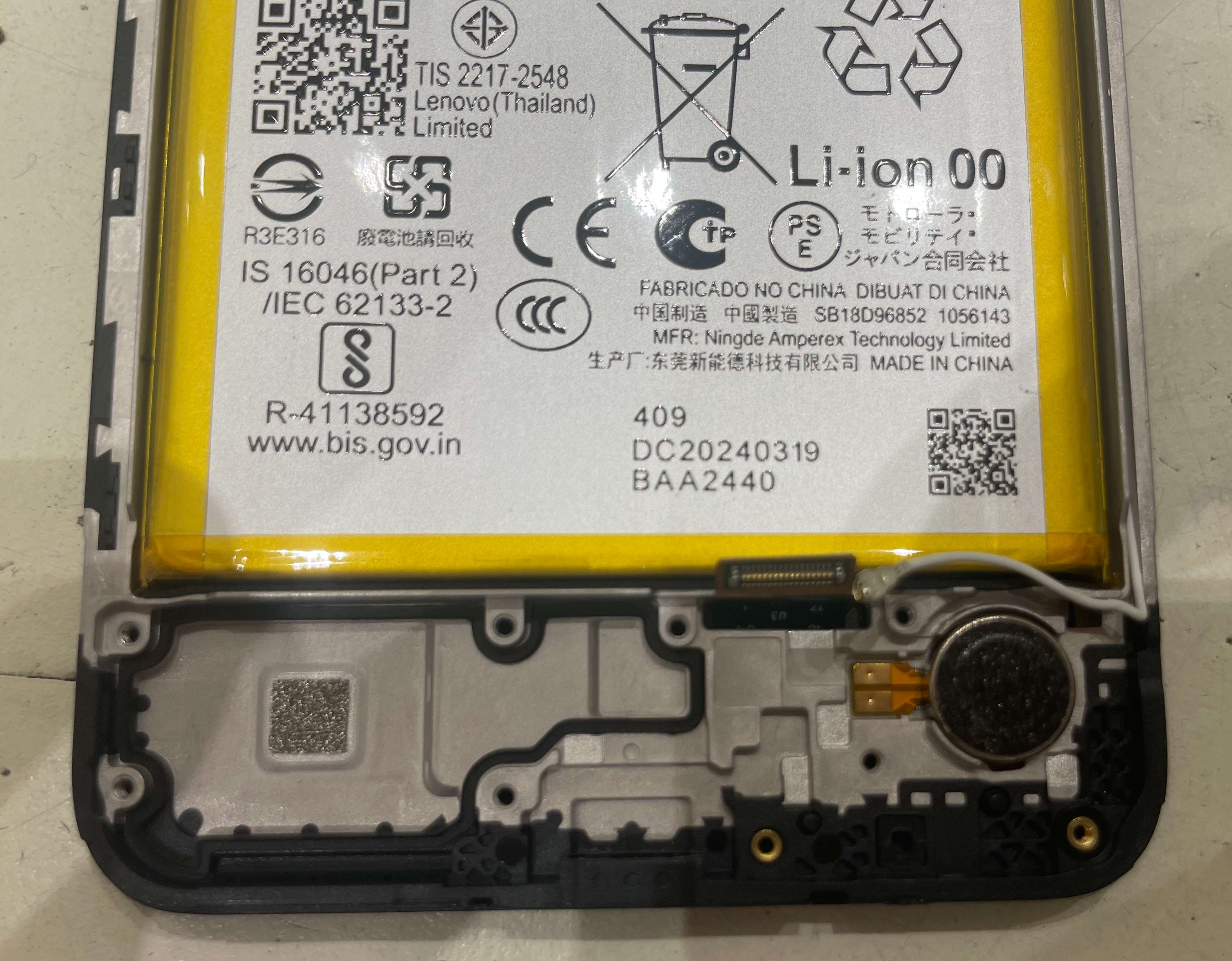

次に本体下部にあるサブボードやバイブレーターなどの取り外しを行います。

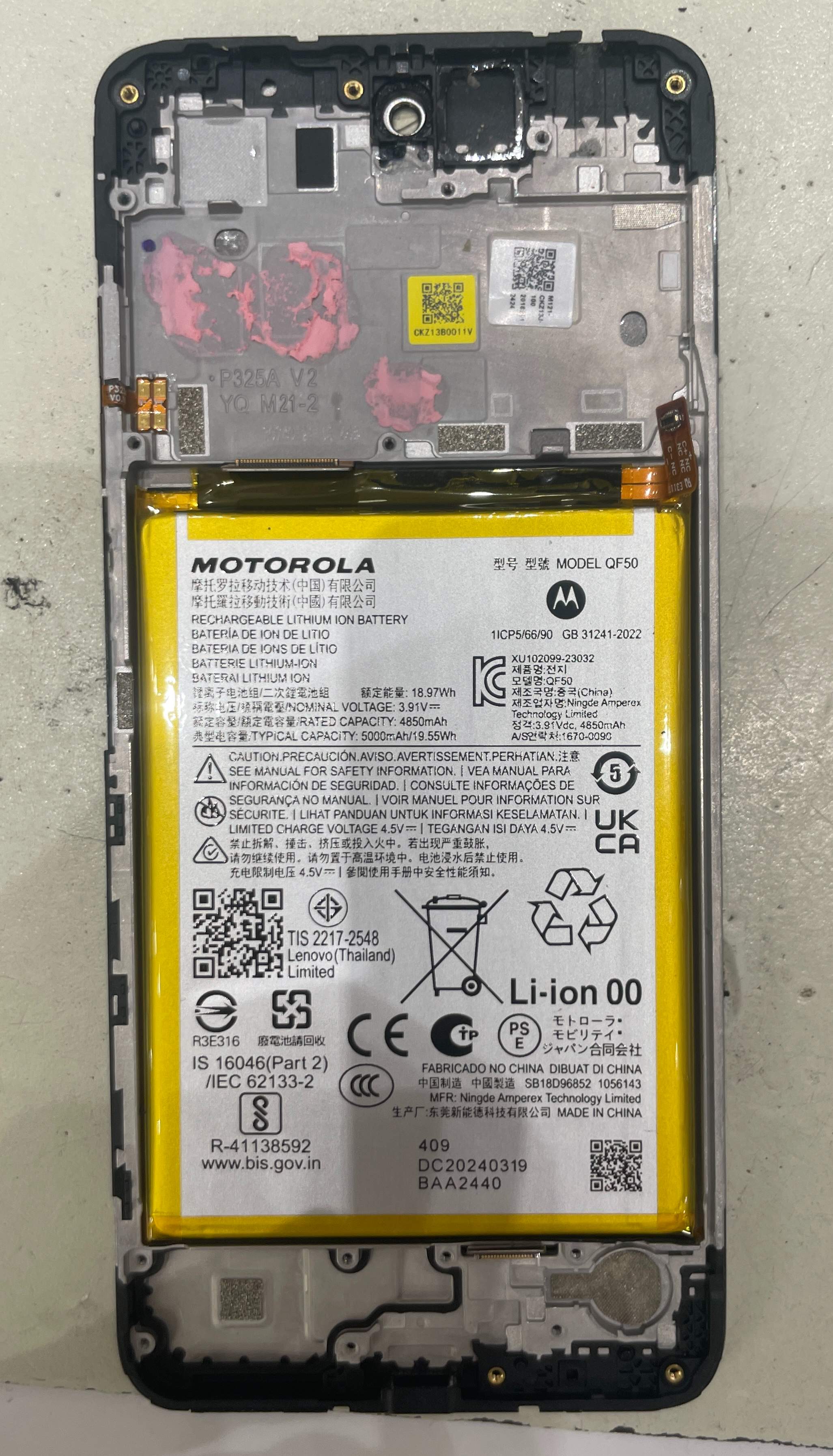

最後にバッテリーの取り外しを行います。

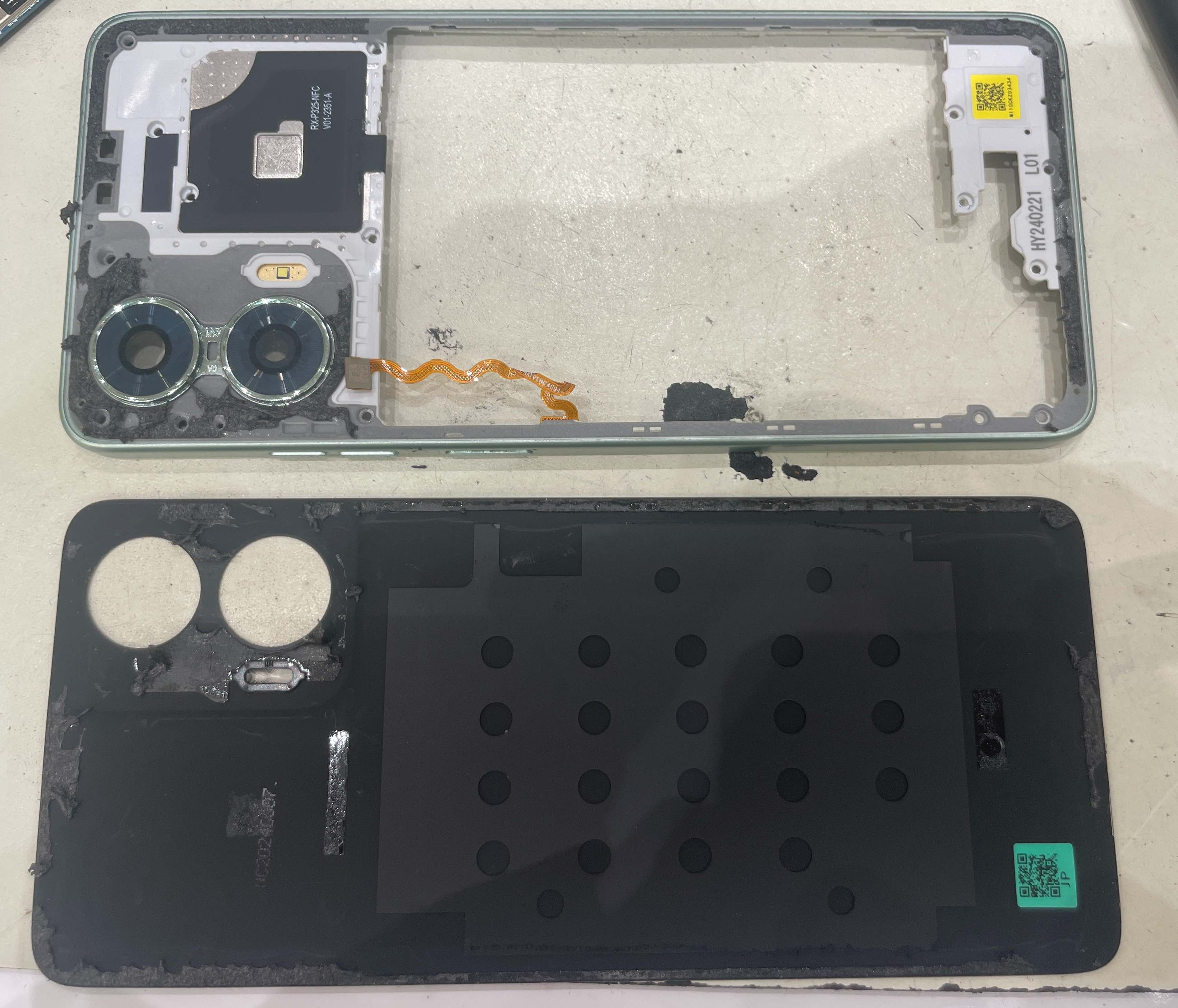

再組立てを行う前にミッドフレームと背面パネルの防水テープの粘着をキレイに工具を利用して清掃を行っていきます。

新しく用意したフレーム付きのディスプレイに取り外した各パーツの移植を行います。

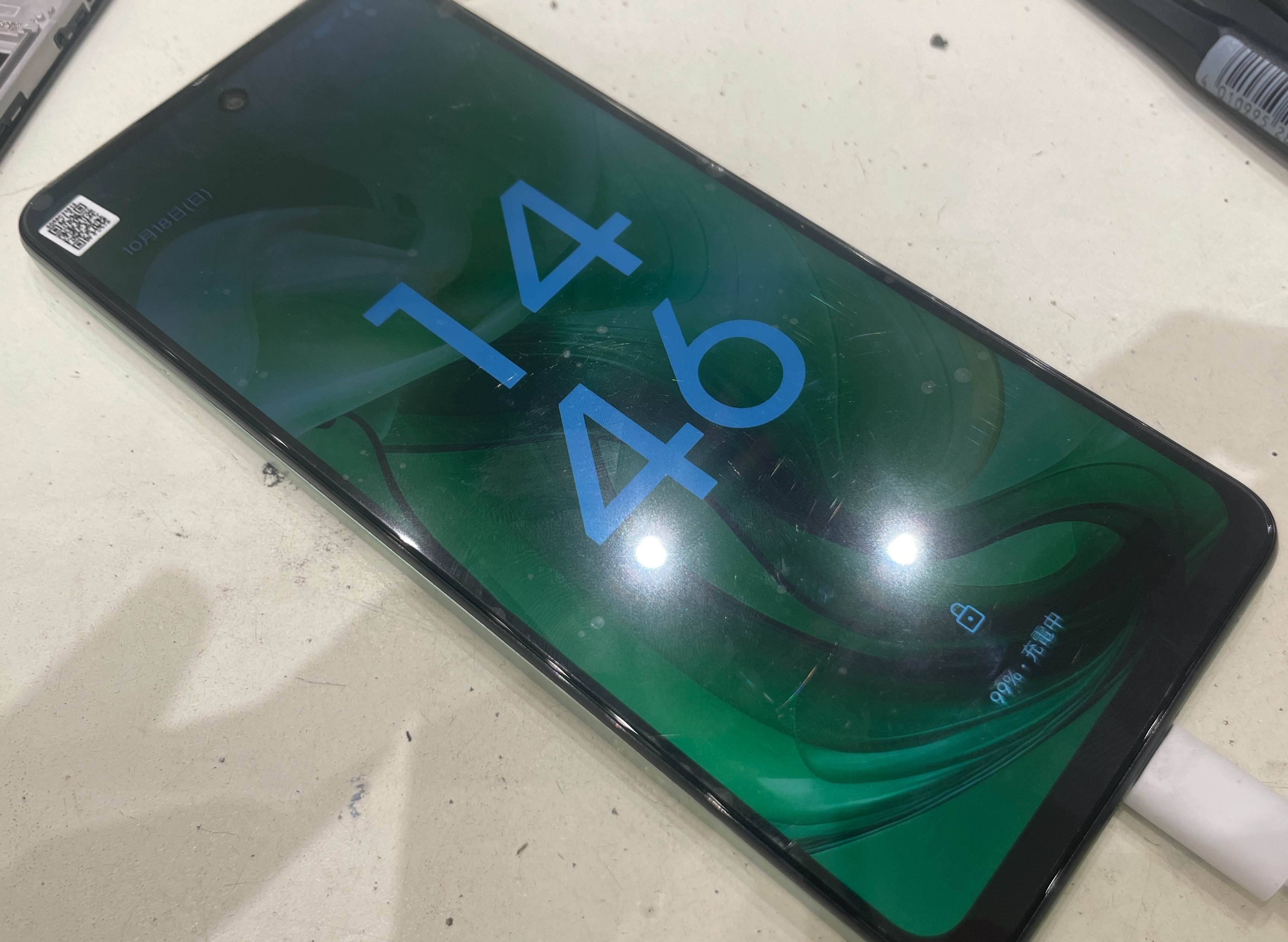

背面パネルの取り付けを行う前に起動確認をしてタッチ操作に問題が無いか確認を行います。

動作に問題が無ければ背面パネルの貼り付けを行い、最後に全ての動作確認を行い問題が無ければ修理完了となります。
