iPhone13ProMax ライトニング交換修理の紹介！

今回はiPhone13ProMaxのライトニング交換修理の紹介になります。

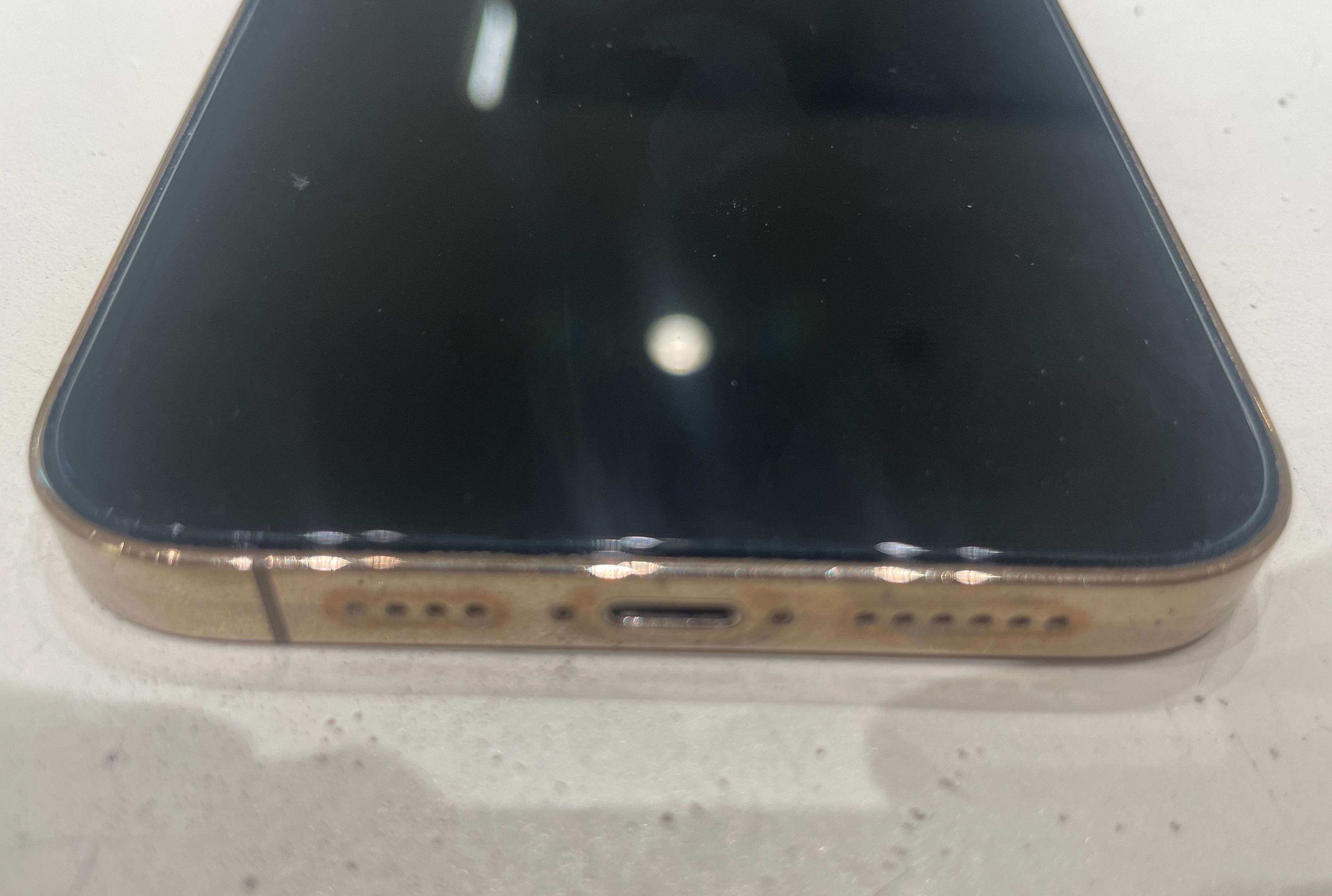

症状としましては充電ケーブルはしっかりはまりますが、反応が全くない状態でした。

まずは星ネジを本体から外します。

その後、iPhone13ProMaxは画面から開ける構造になりますので、本体をしっかり温めます。

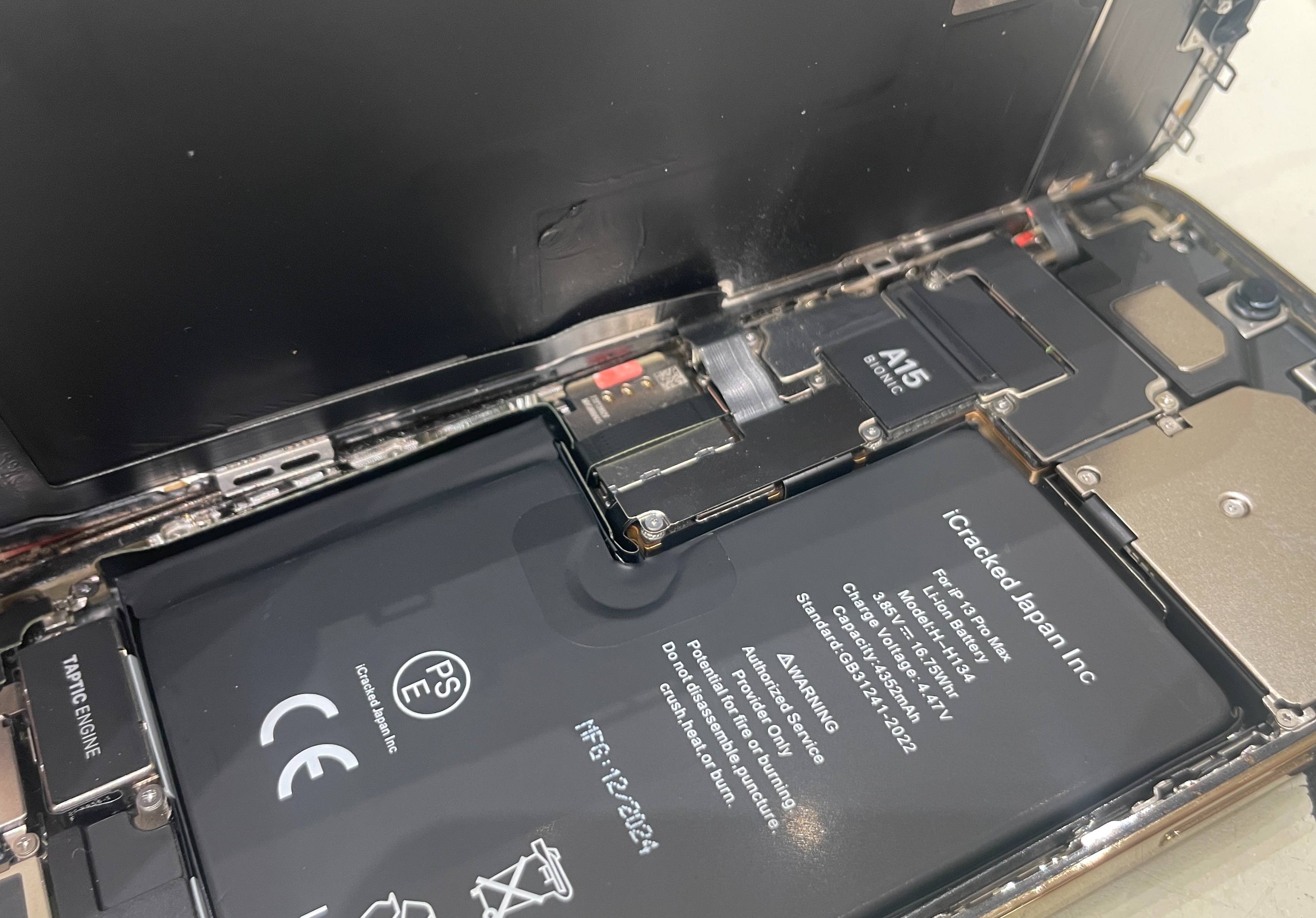

画面を本体から浮かせます。

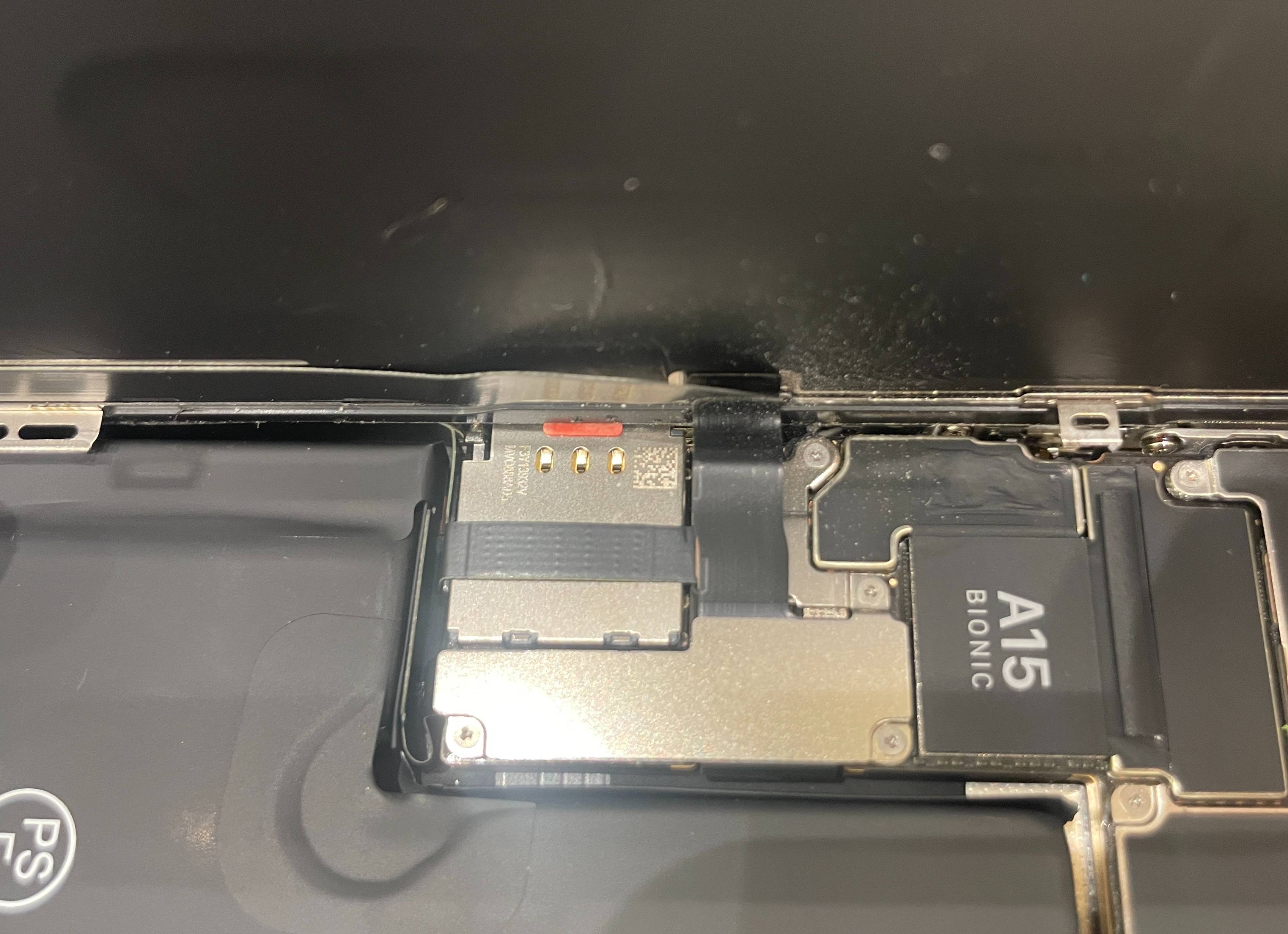

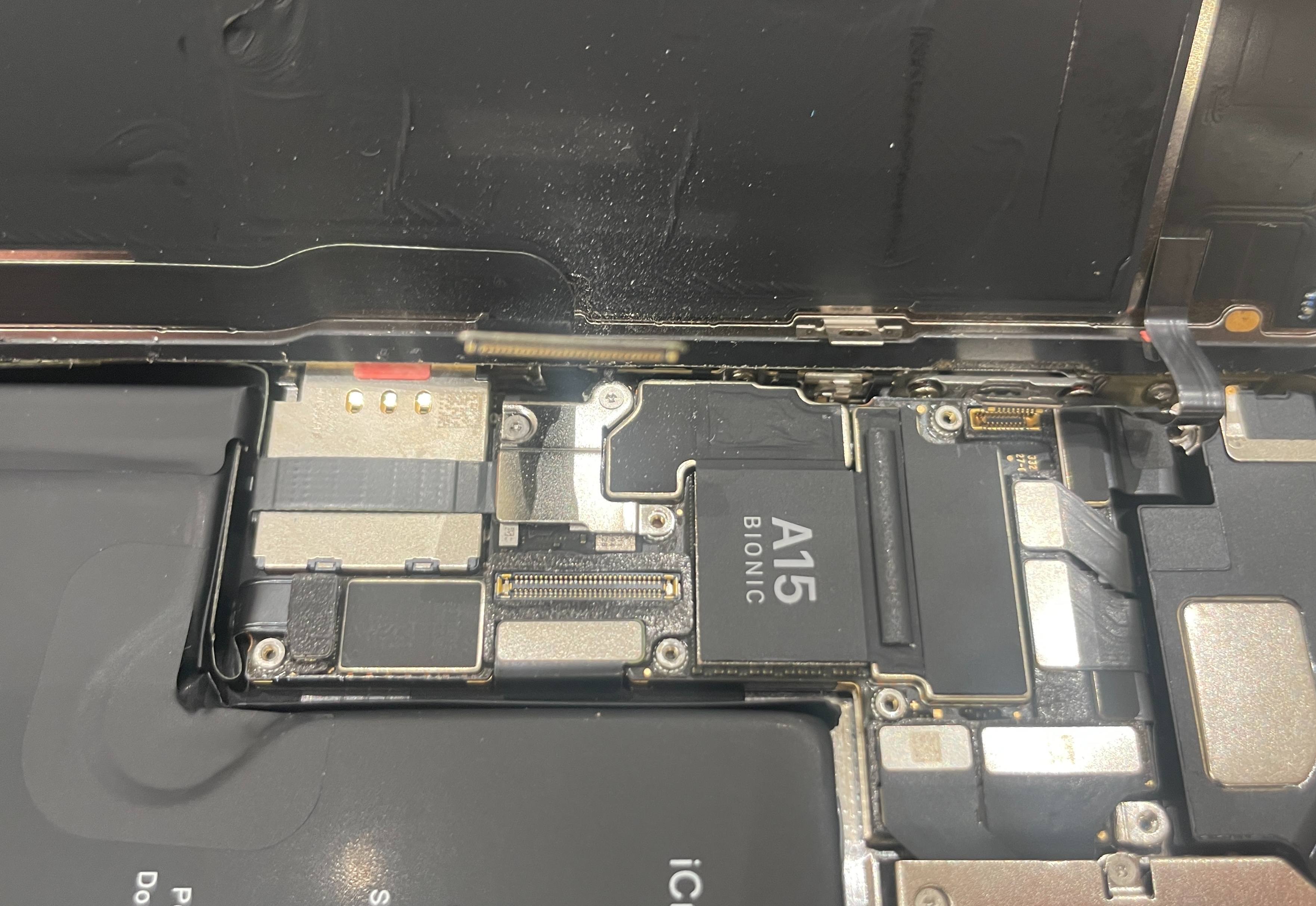

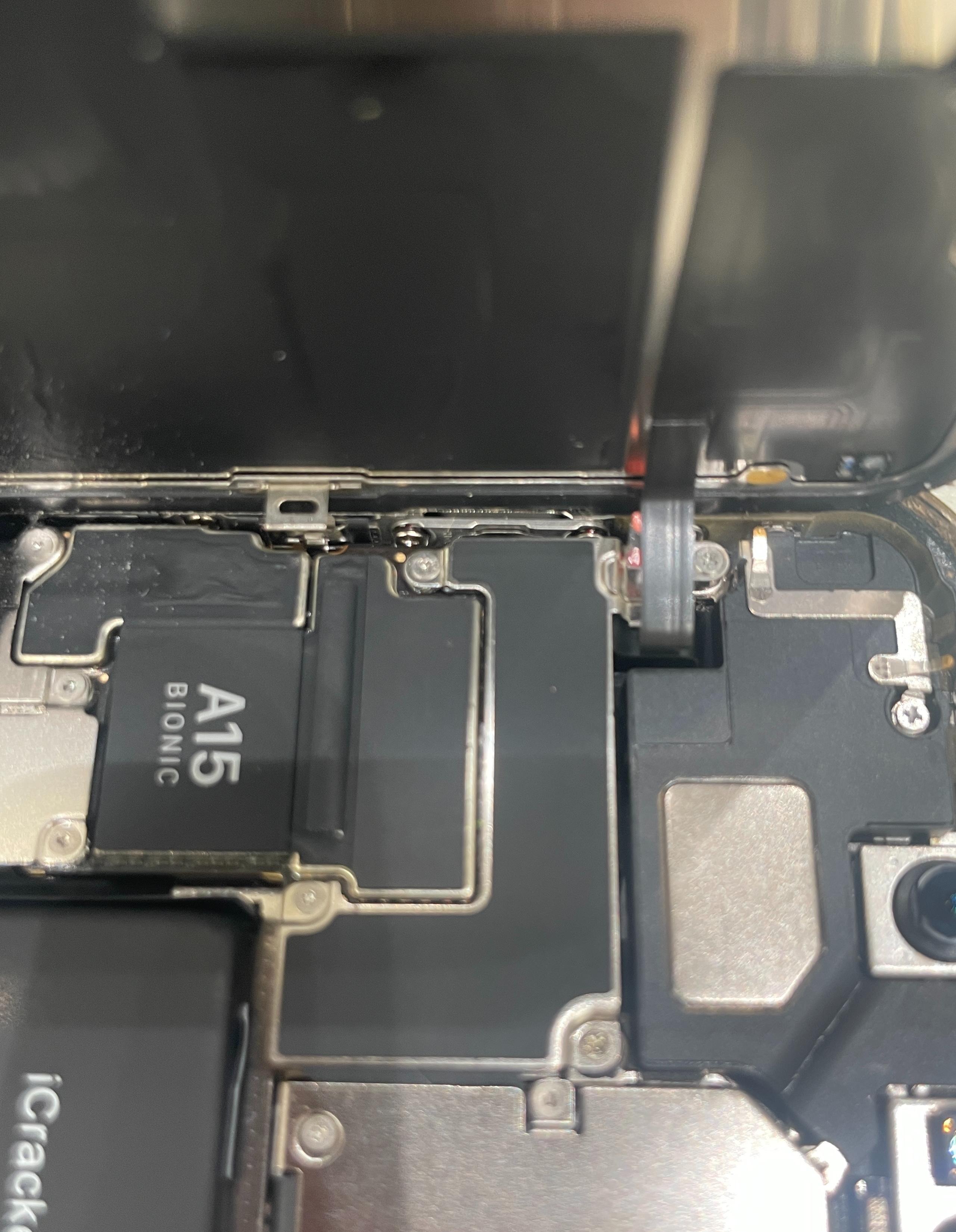

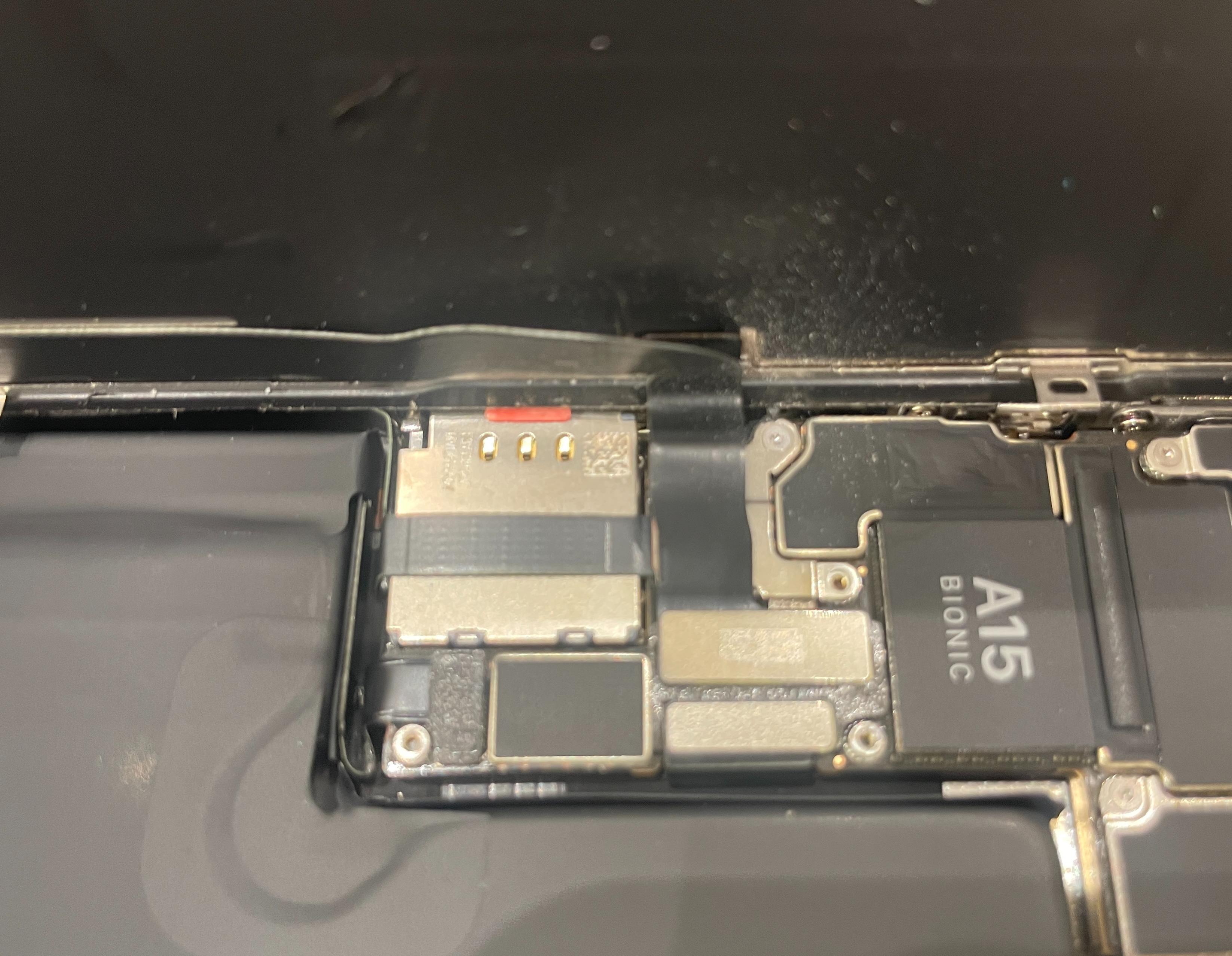

画面から本体を取り外す為にディスプレイケーブルなどのコネクターを外す為にプレートを外しコネクターを外していきます。

全てのコネクターを外し終えたら本体から画面を取り外します。

その後、ライトニングコネクターを交換すべく本体下部部分の分解を行います。

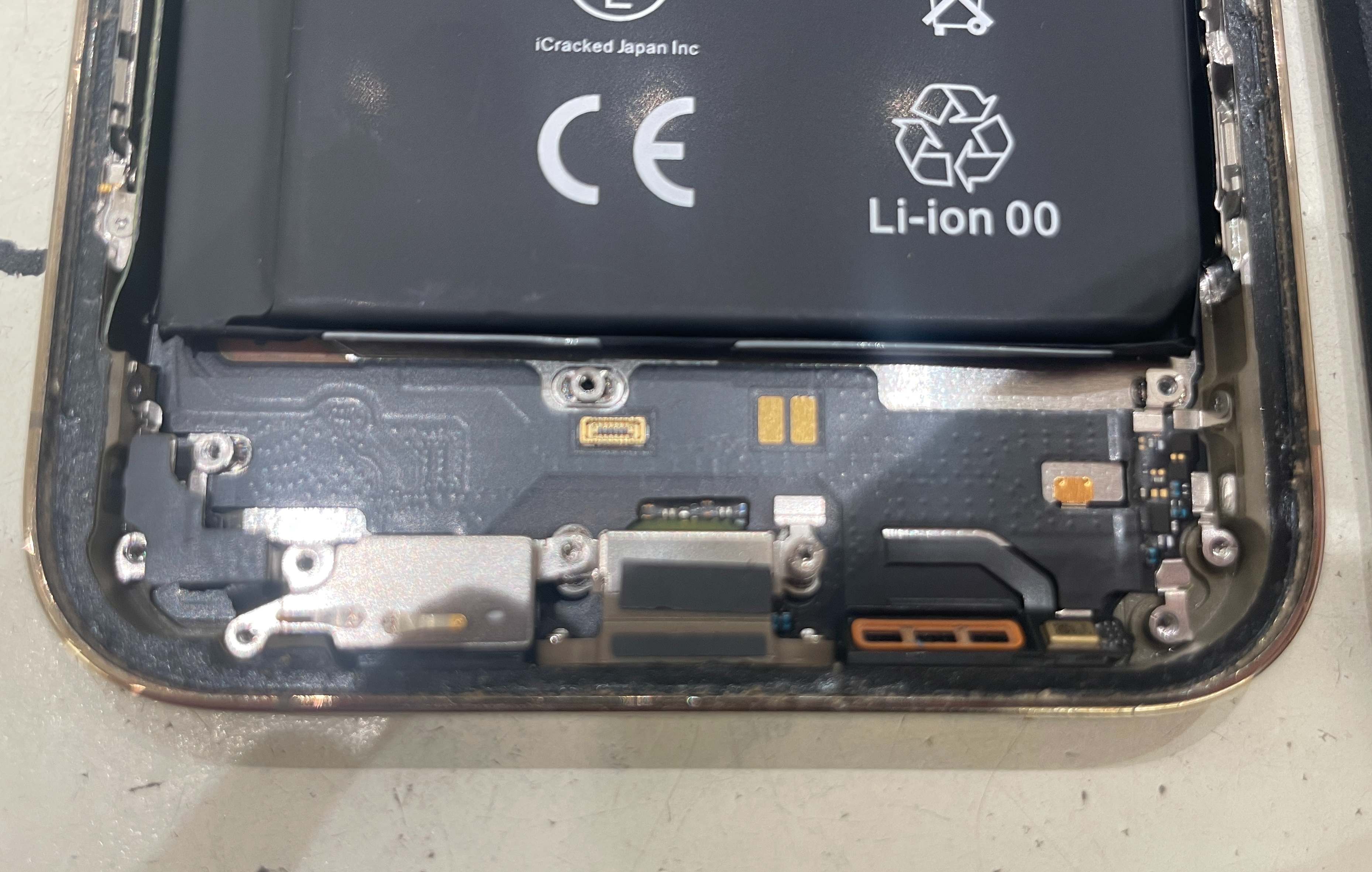

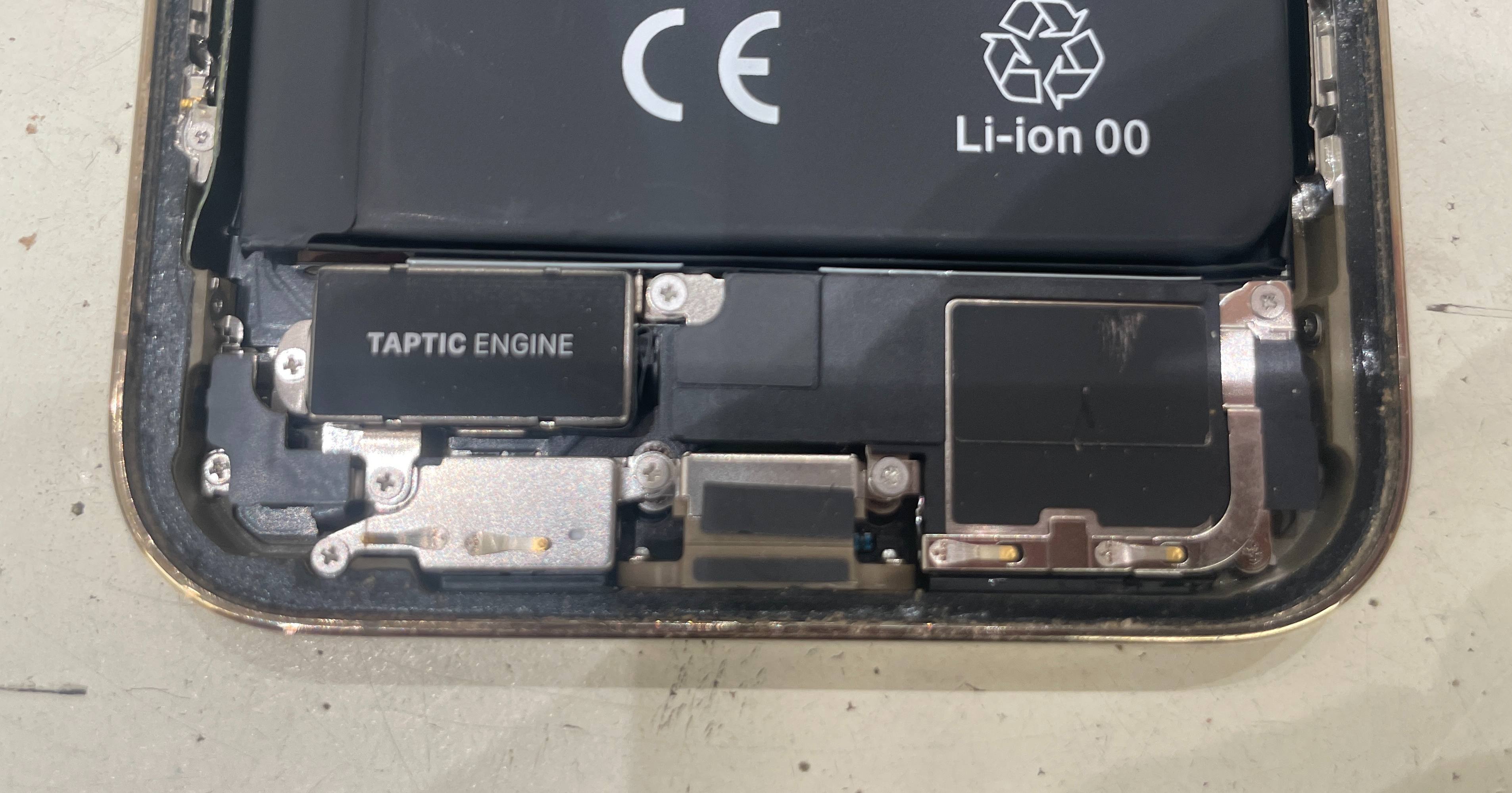

目に見えるネジをまずは全て外していきます。

その次はラウドスピーカーを取り外していきます。

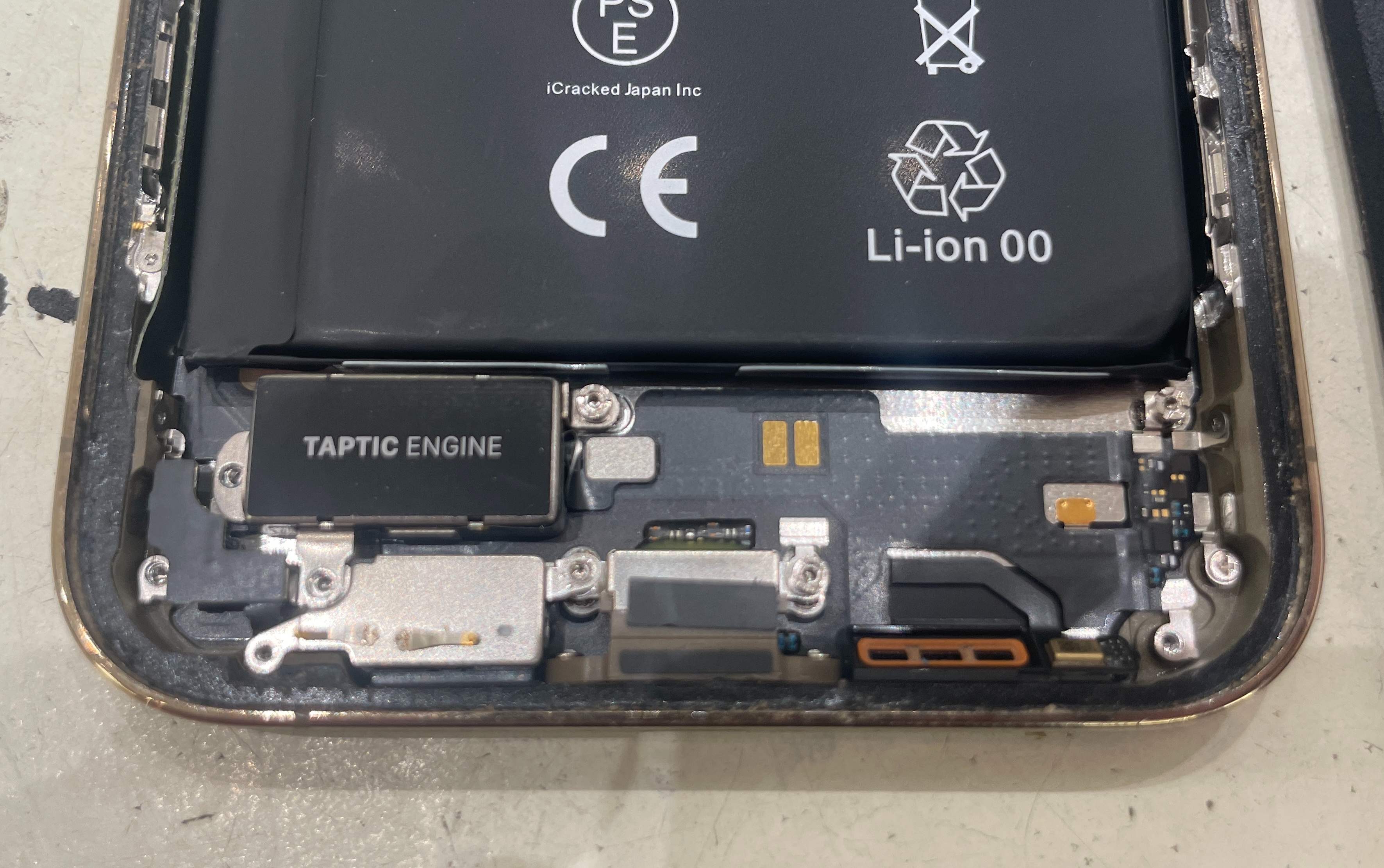

次はTAPTIC ENGINEの取り外しを行います。

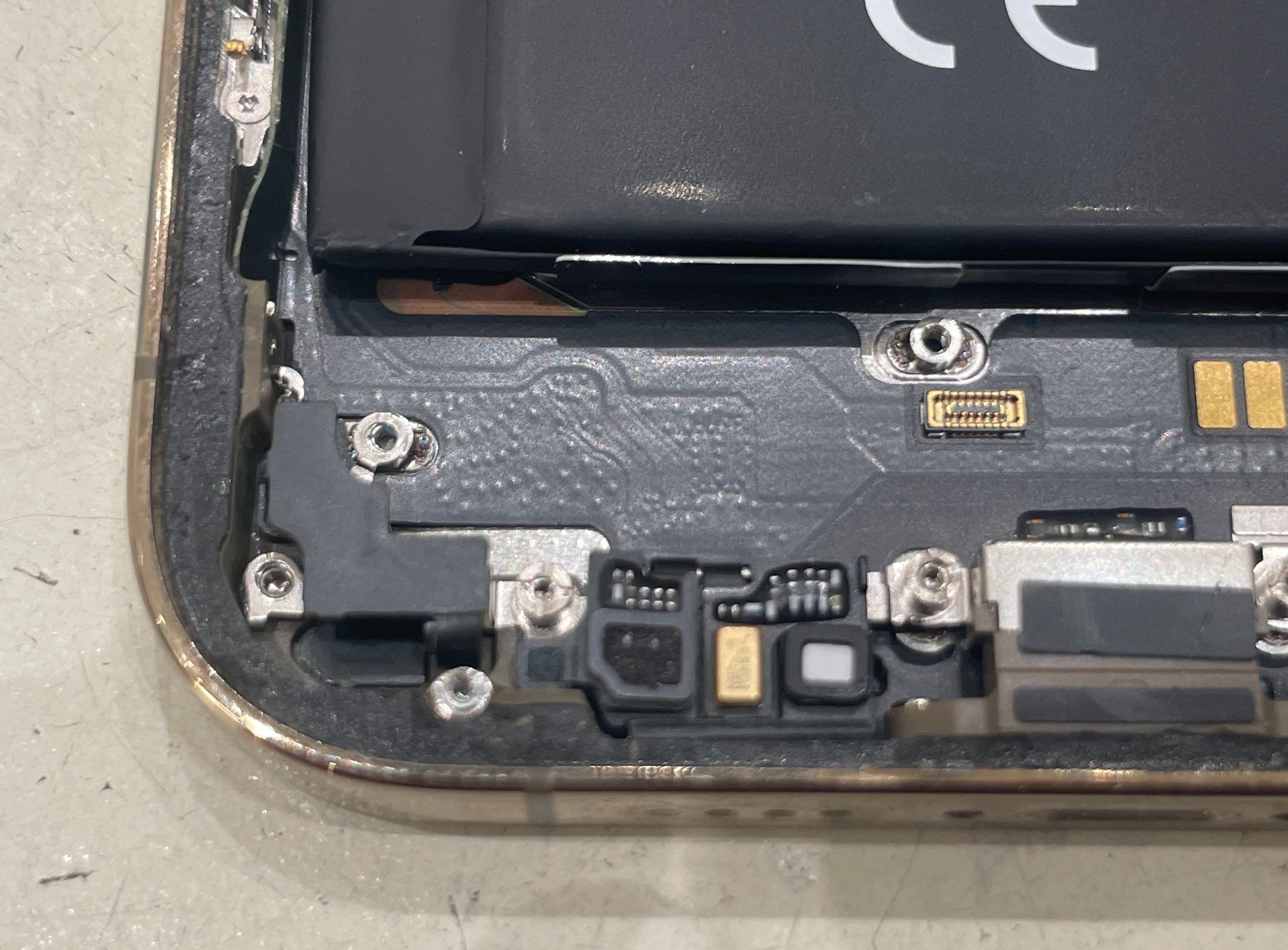

下部マイク上部にあるプレートを外し周辺の高ナットを外していきます。

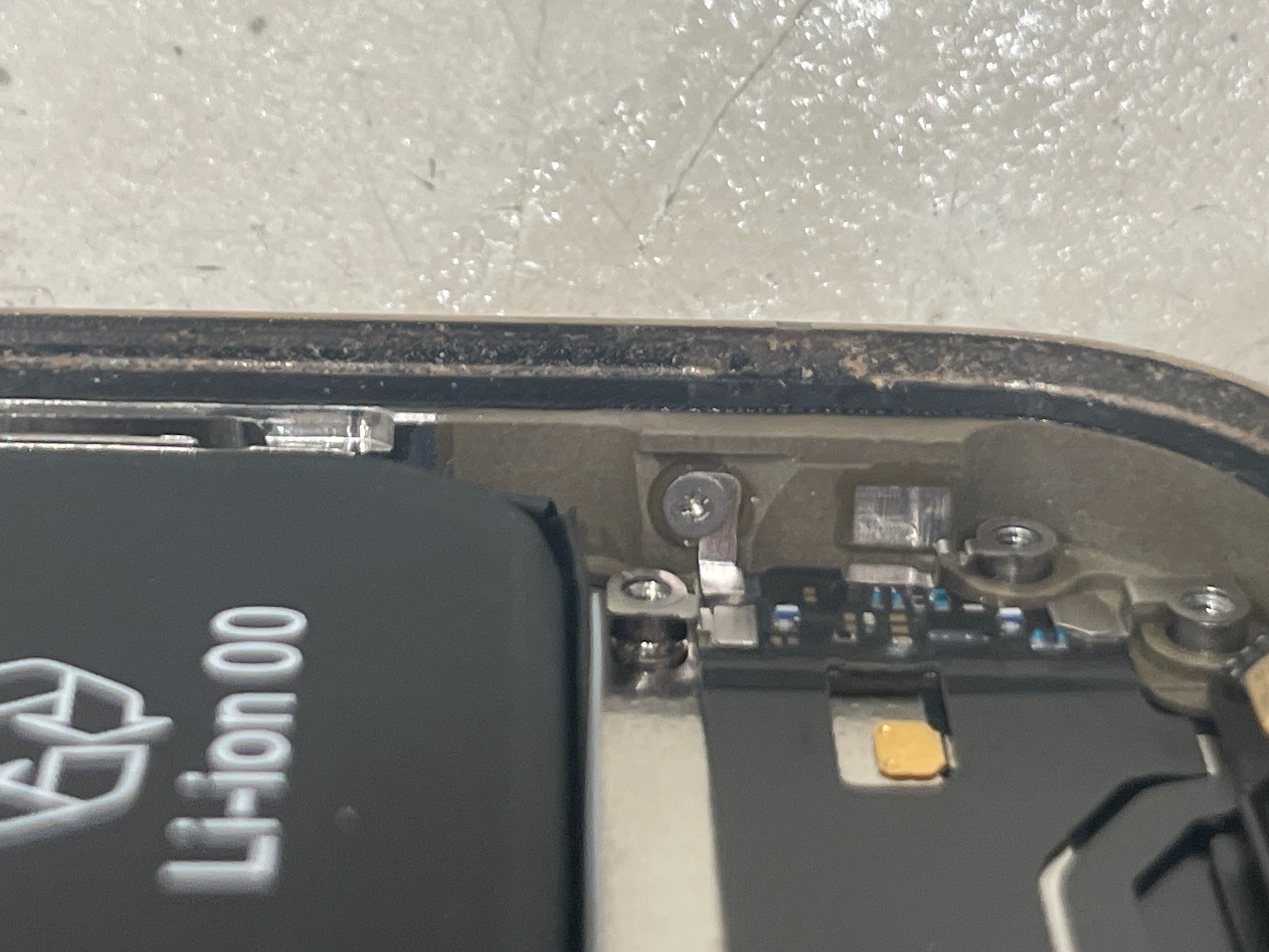

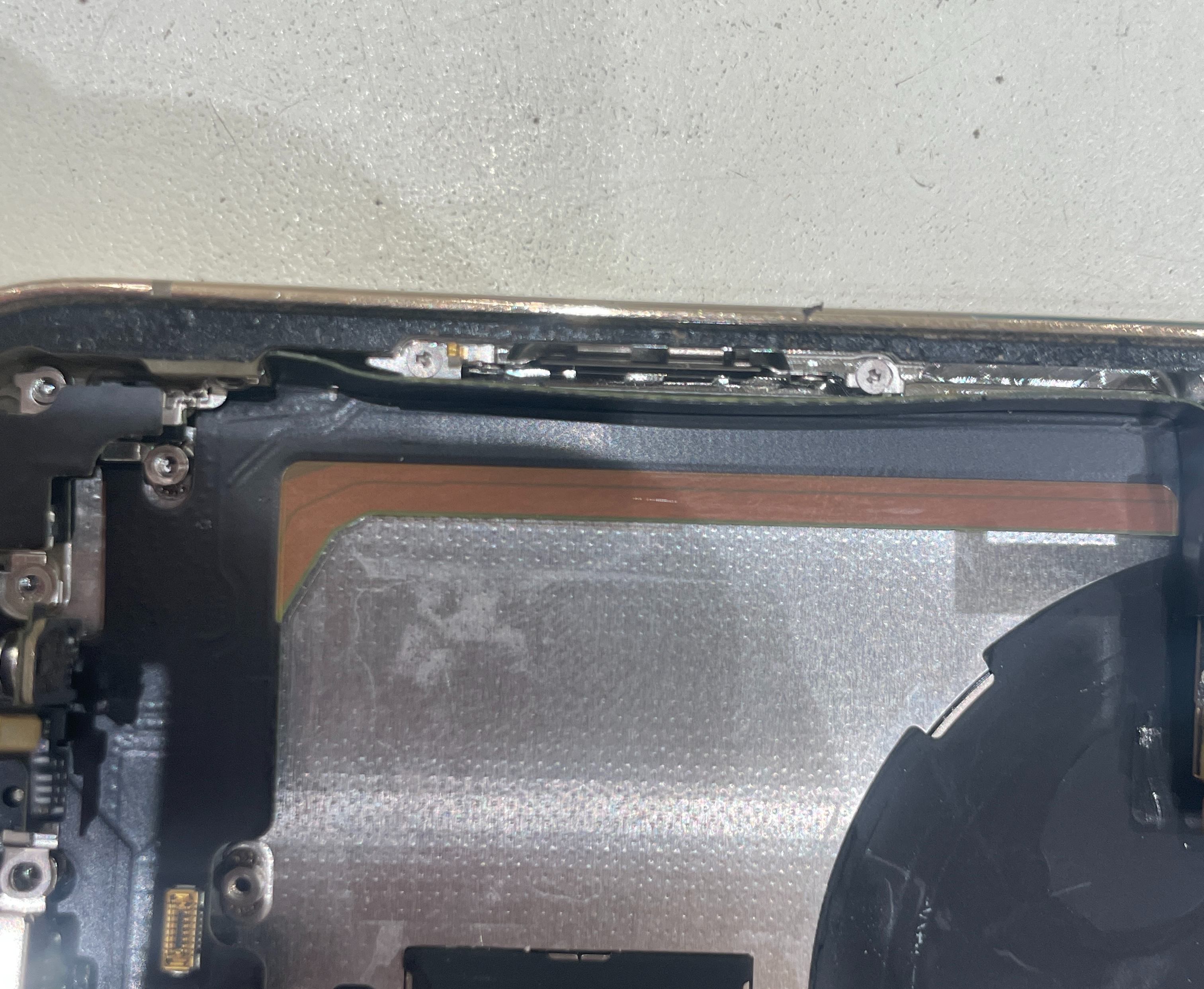

本体側面のネジを外していきます。

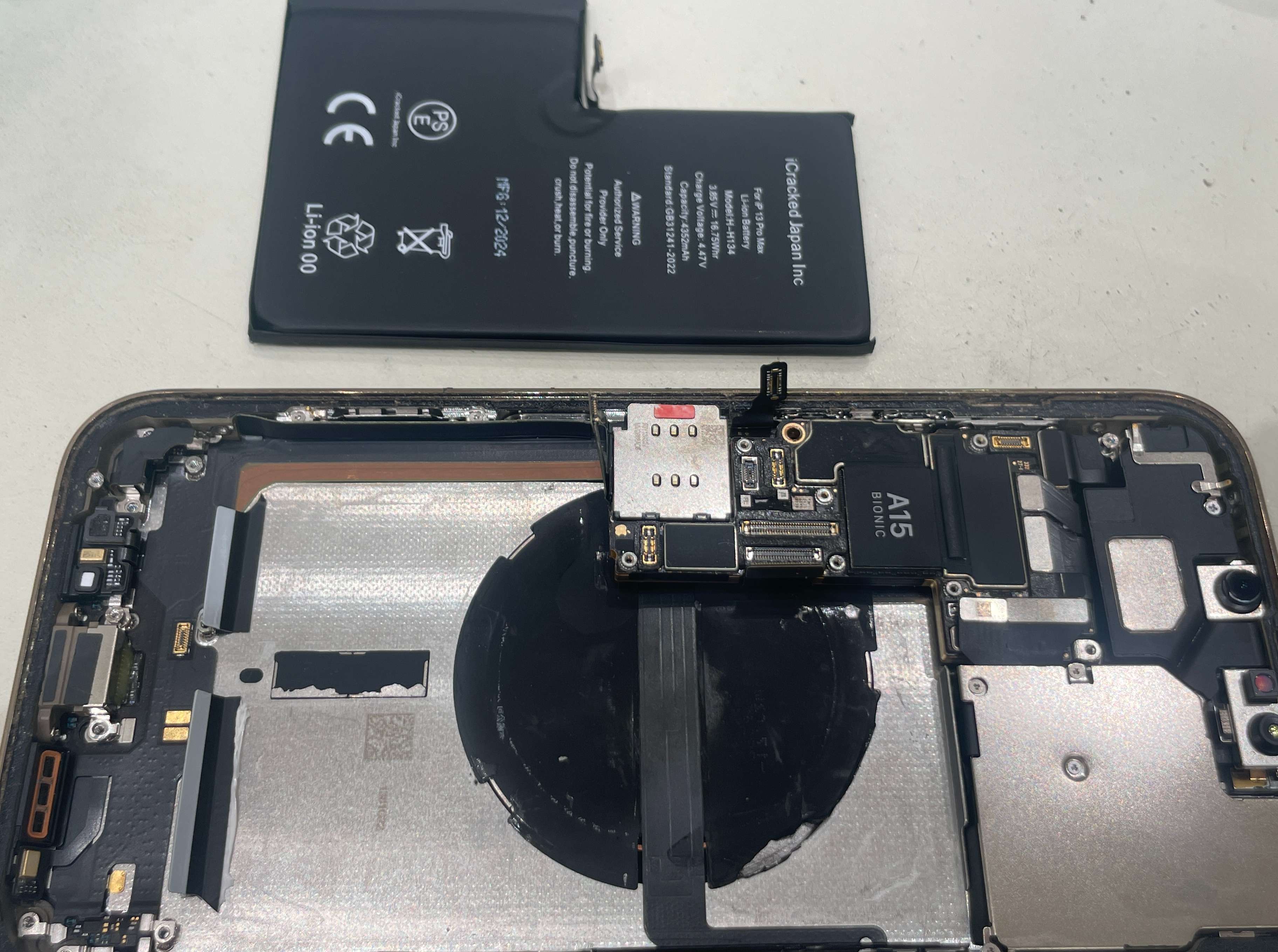

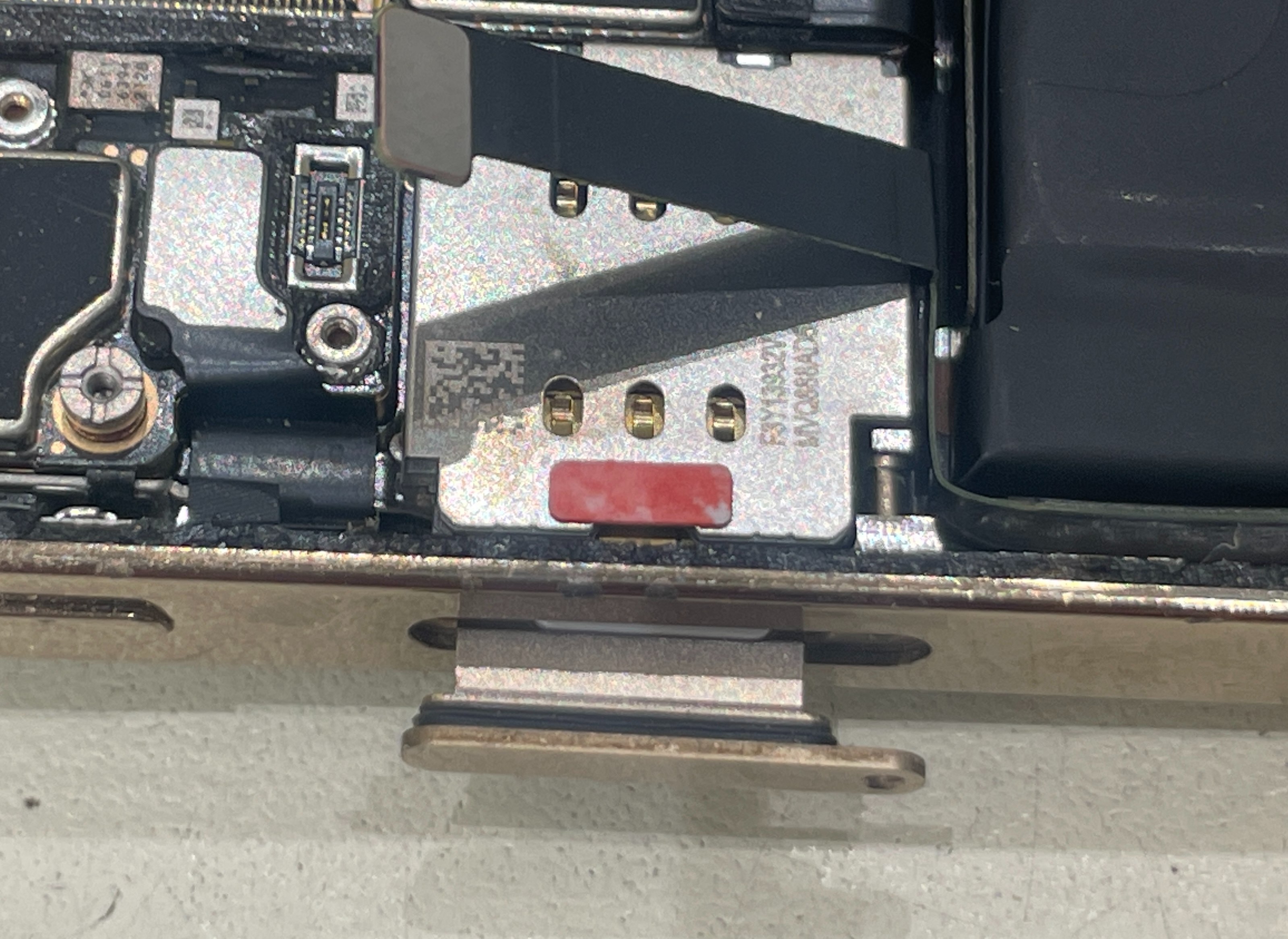

iPhone13ProMaxのライトニングコネクターのケーブルは基板の下とバッテリーの下を通っているので、その前の過程としてSIMトレーとバッテリーを外していきます。

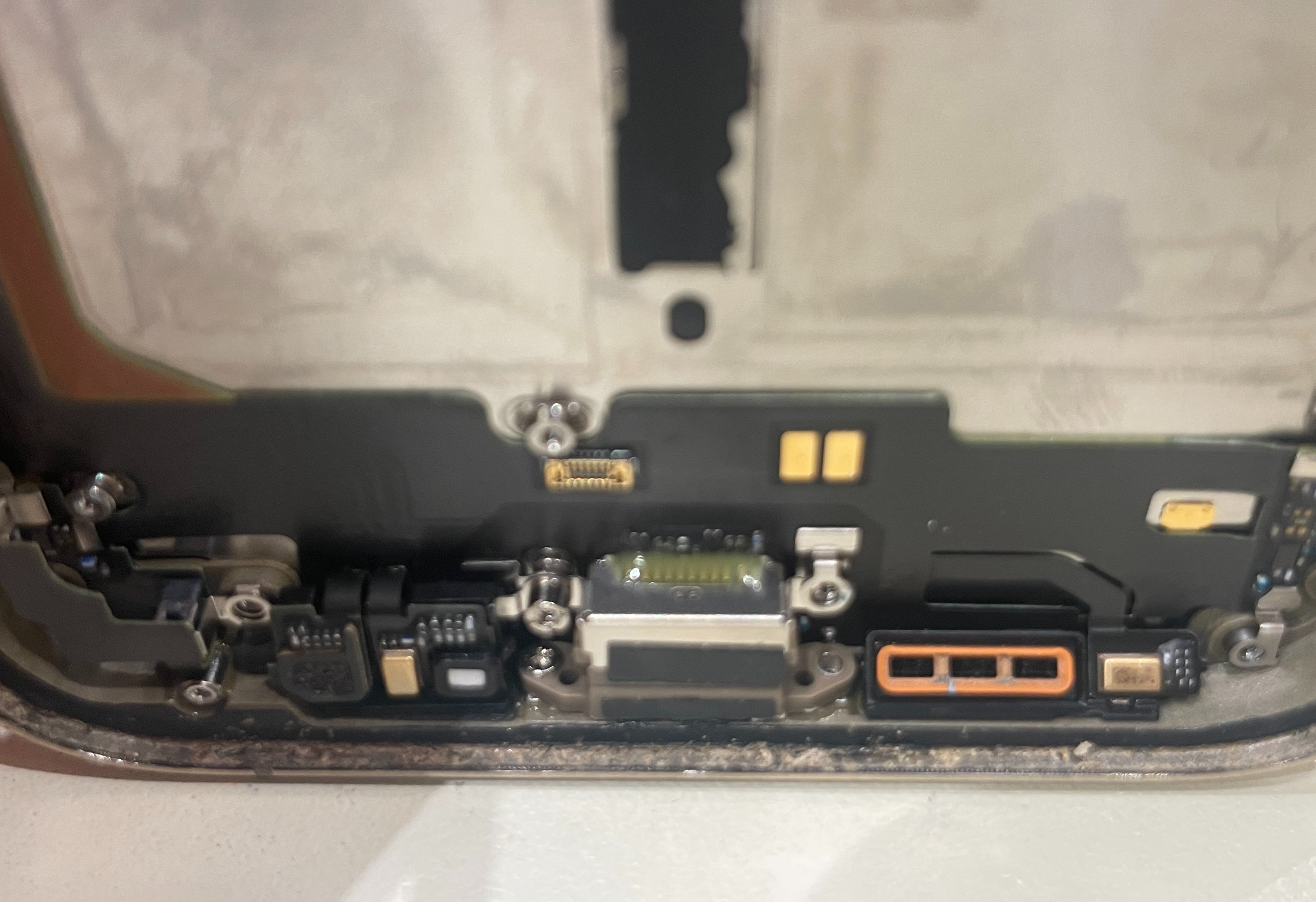

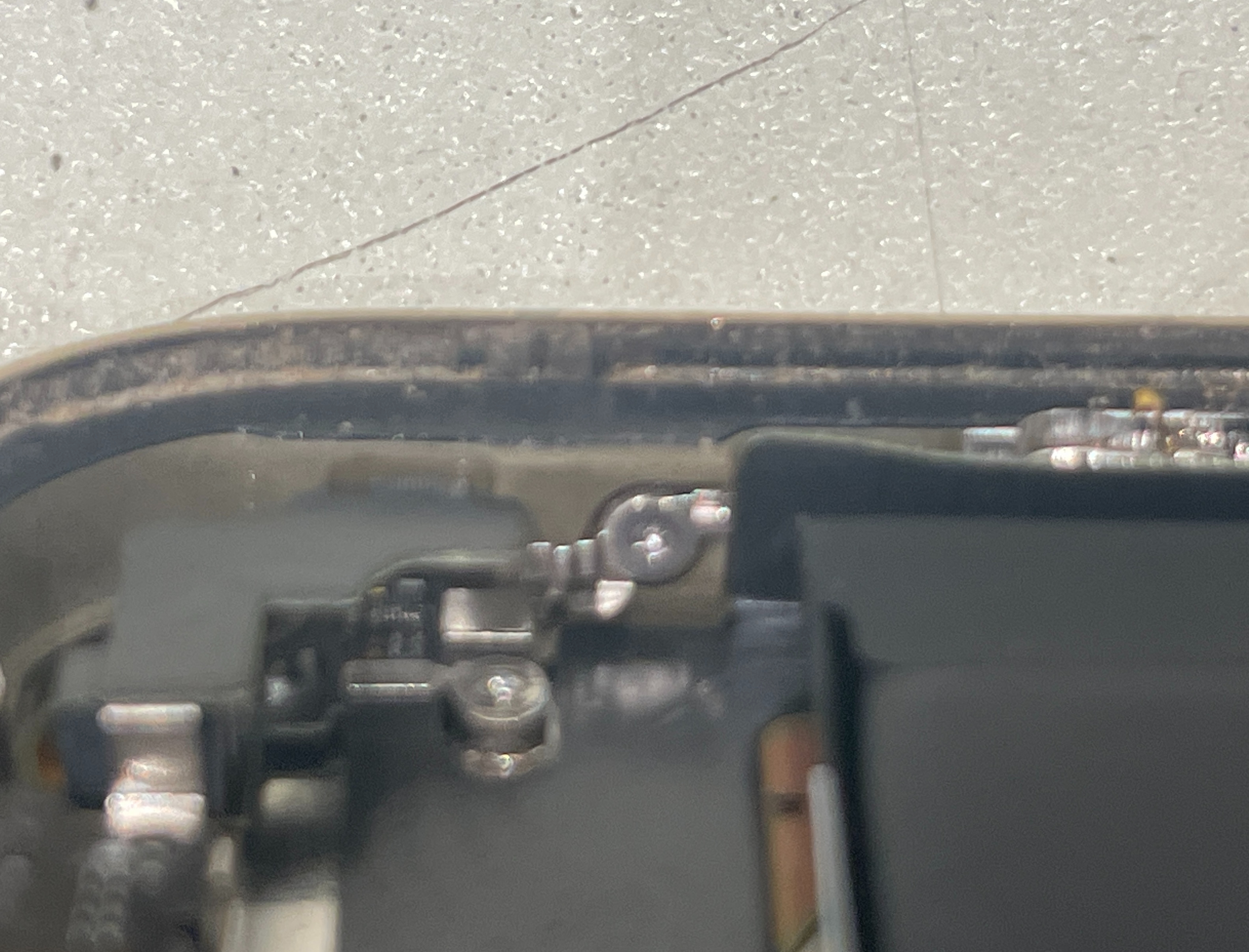

ここまで作業が進んだらライトニングコネクターを固定しているネジを外しサイドのネジを外していきます。

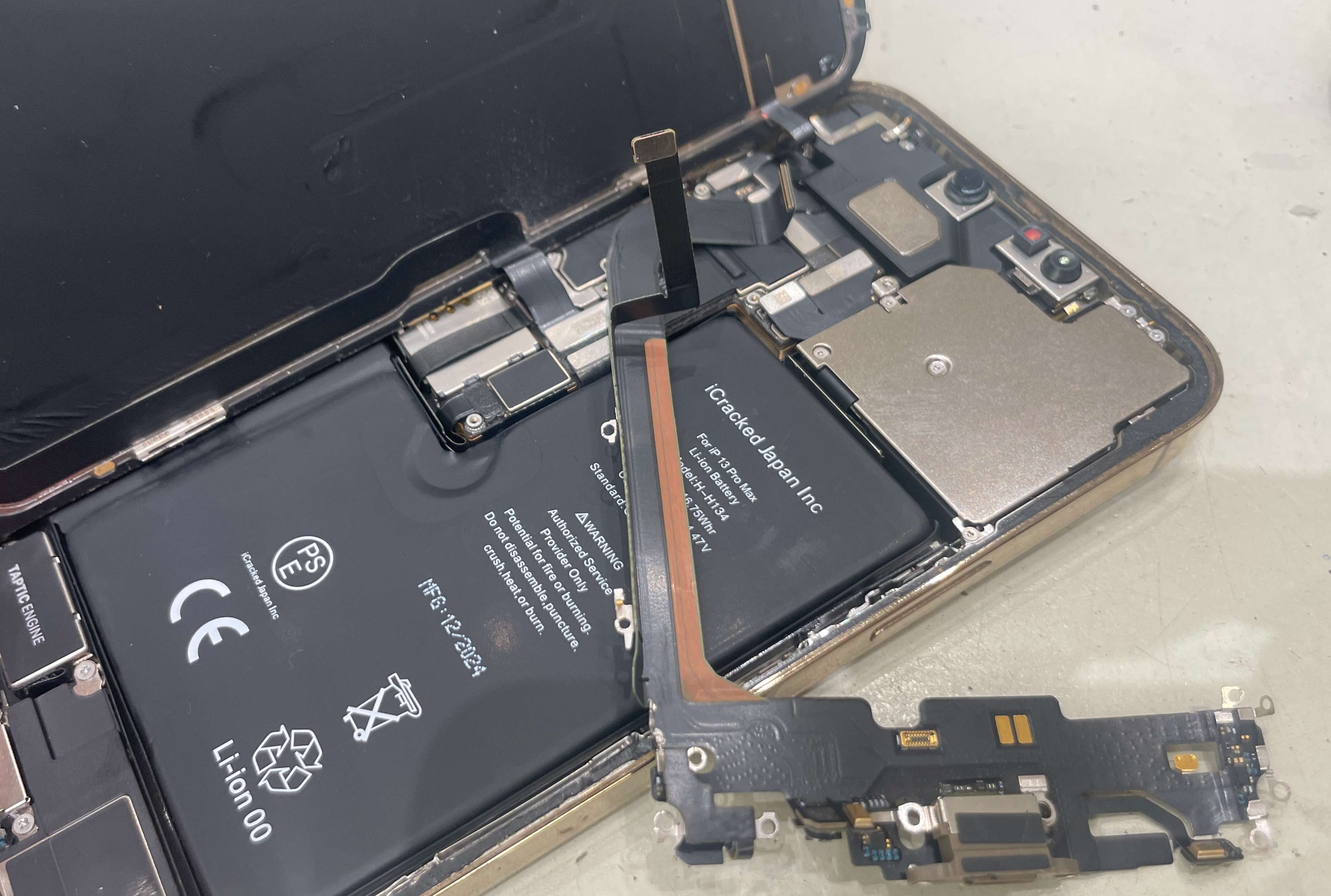

この段階まできたらライトニングコネクターを交換作業を行います。

後は分解した手順と逆順で組み立て直し本体を起動し充電がしっかり出来る事を確認できたら、動作確認を行い問題が無ければ修理完了となります。
