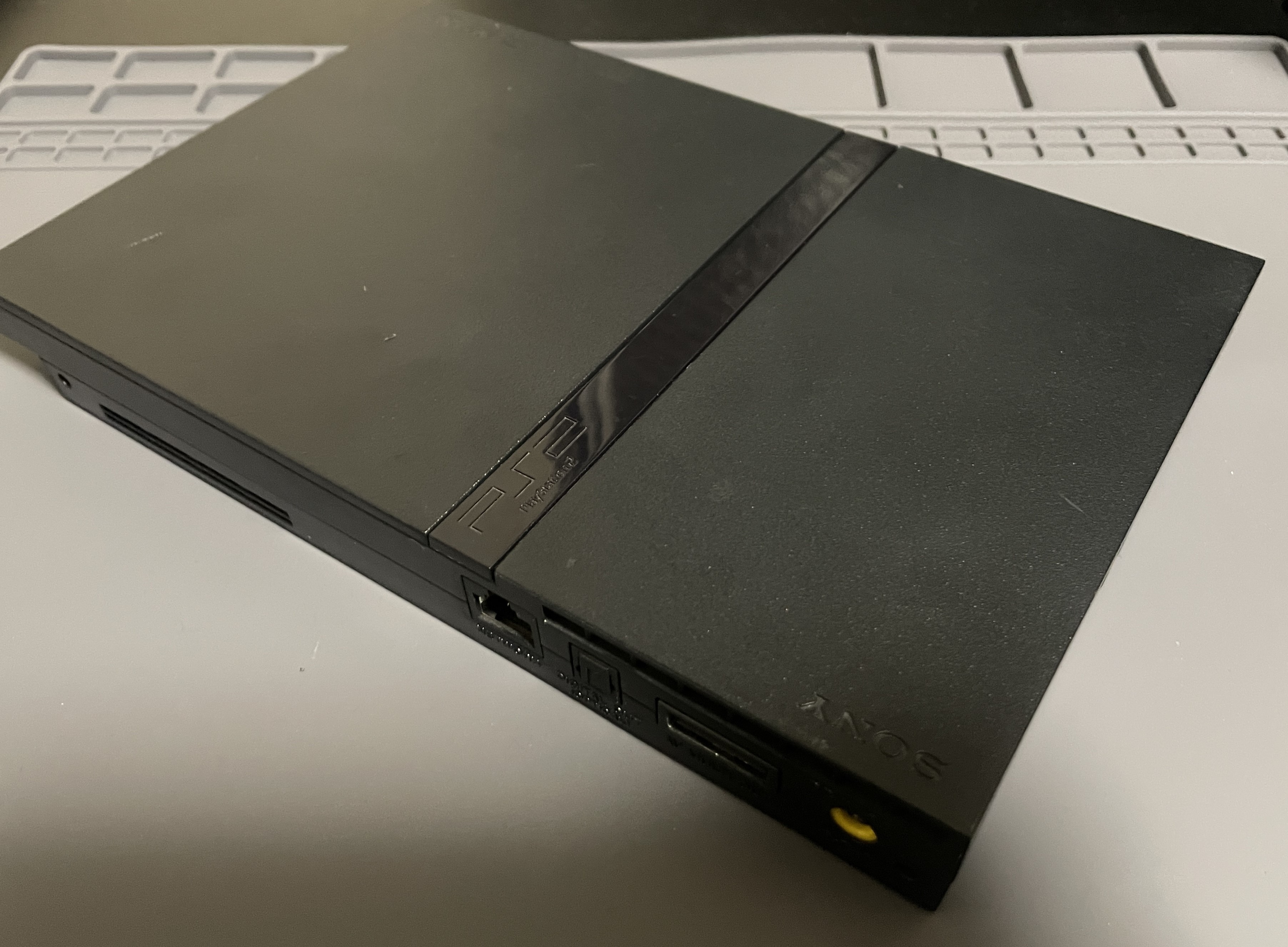

今回はプレイステーション2の薄型機 SCPH-75000の修理となります。
症状としてはゲームディスクの読み取りが出来ない状態となっています。
PS2 薄型機は分解の手順も少なく難易度が低い内容となります。

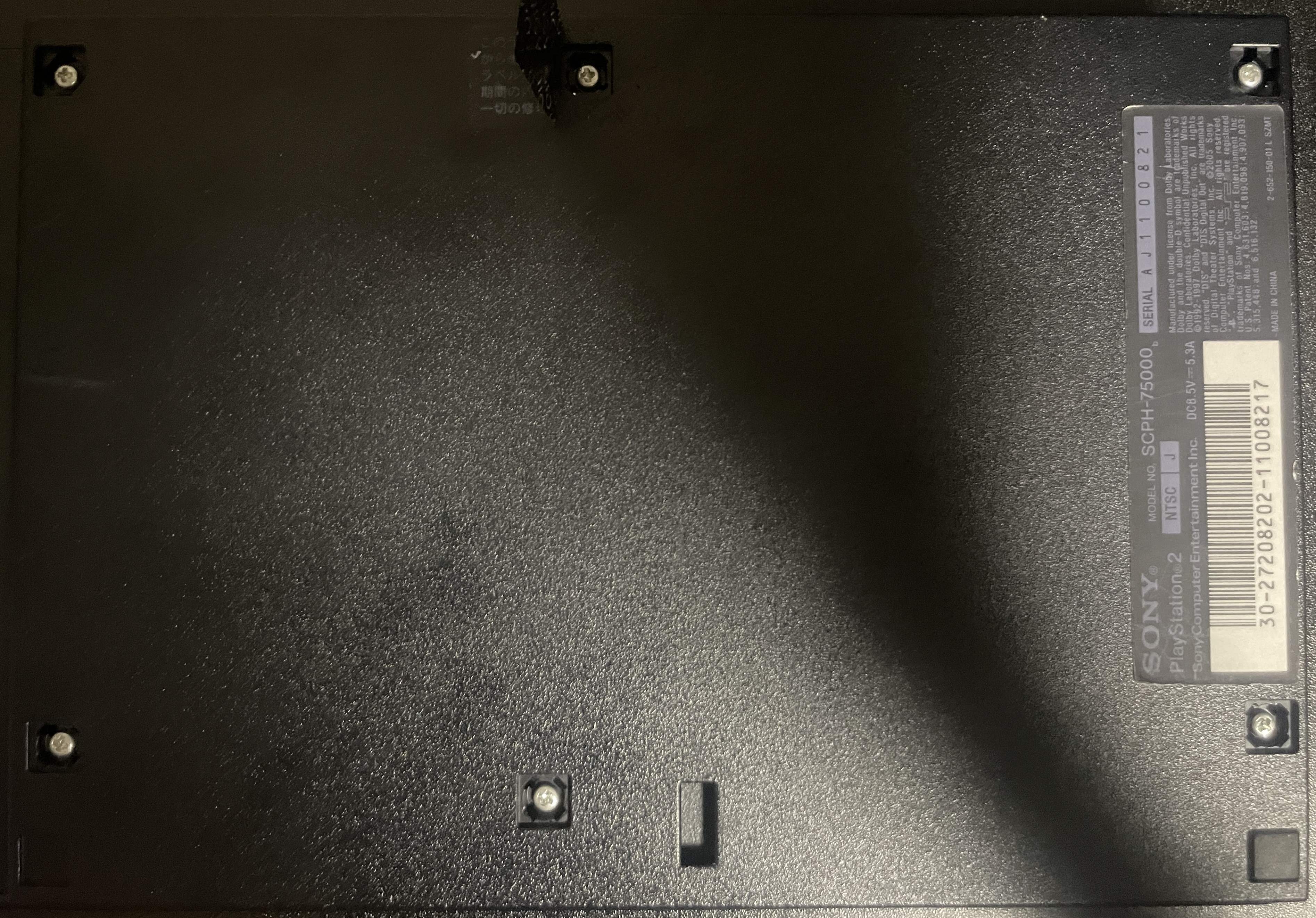

まずは本体底面にあるネジを外していきます。

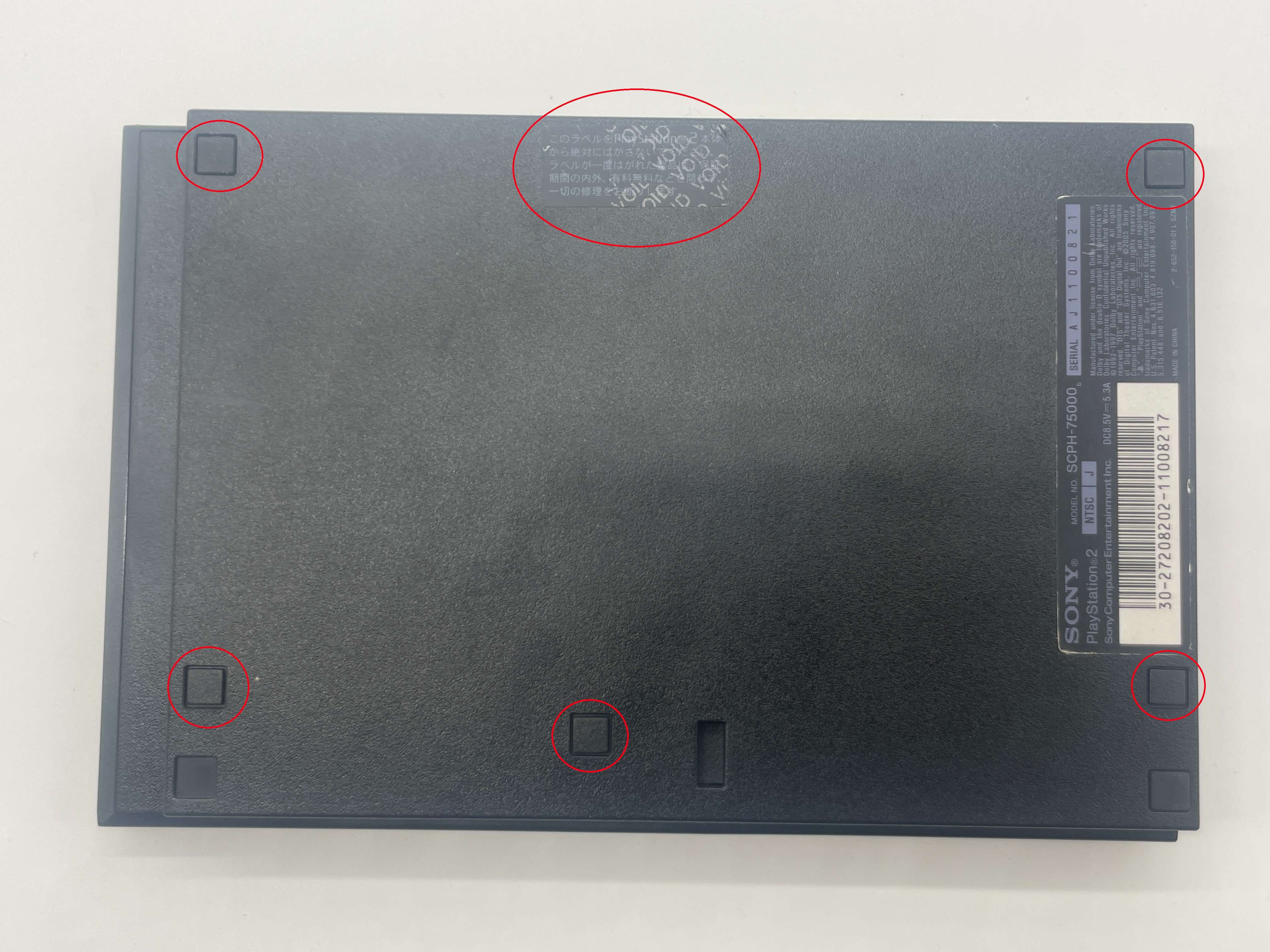

画像にある赤丸が付いた部分に隠しネジがあるので目隠しになっているパーツを取り除きます。
目隠しパーツと封印シールを外す事が出来たら、次はネジを外していきます。

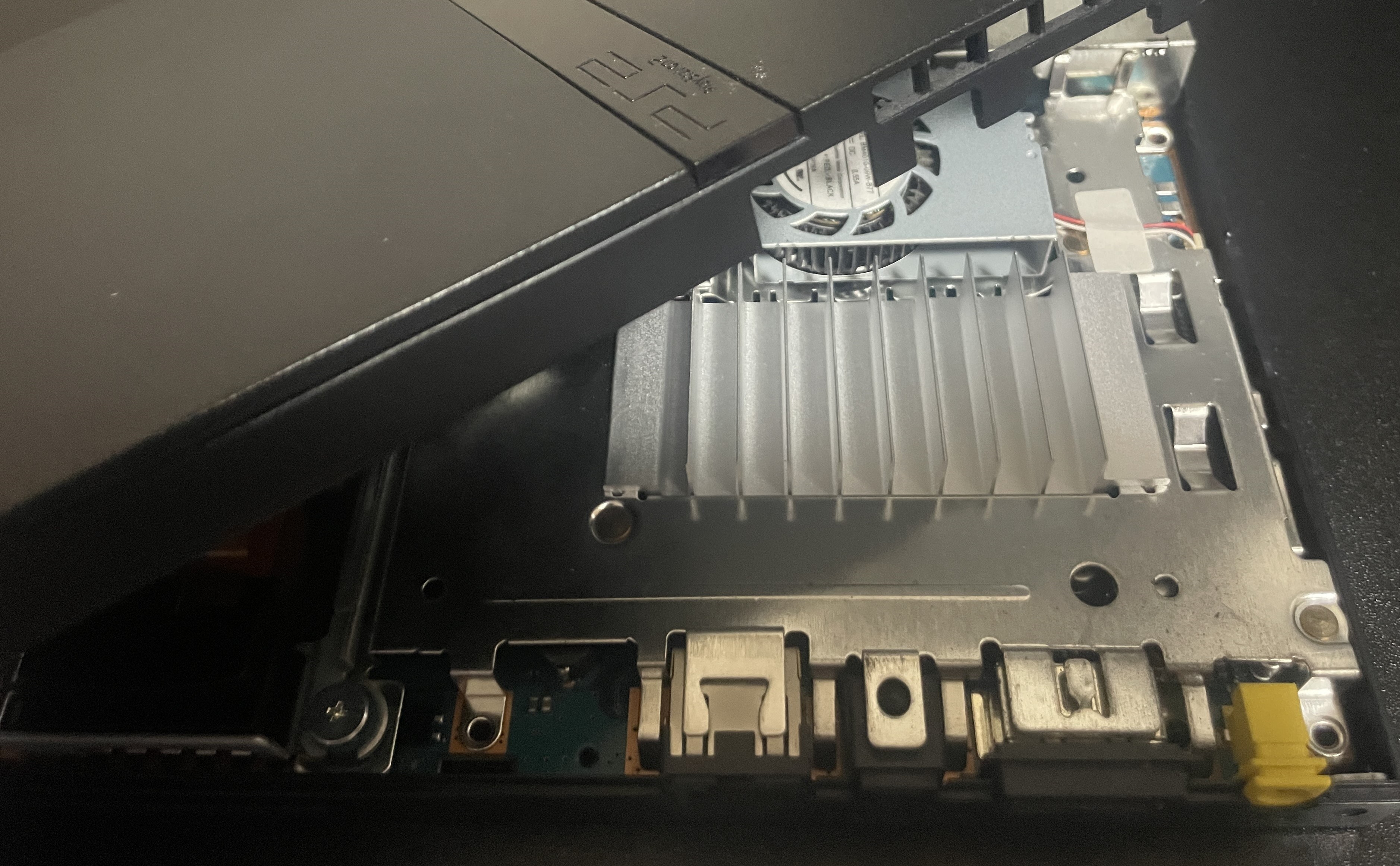

ネジの取り外しが終わりましたら、本体を元の状態に戻してカバーを上に持ち上げて外していきます。

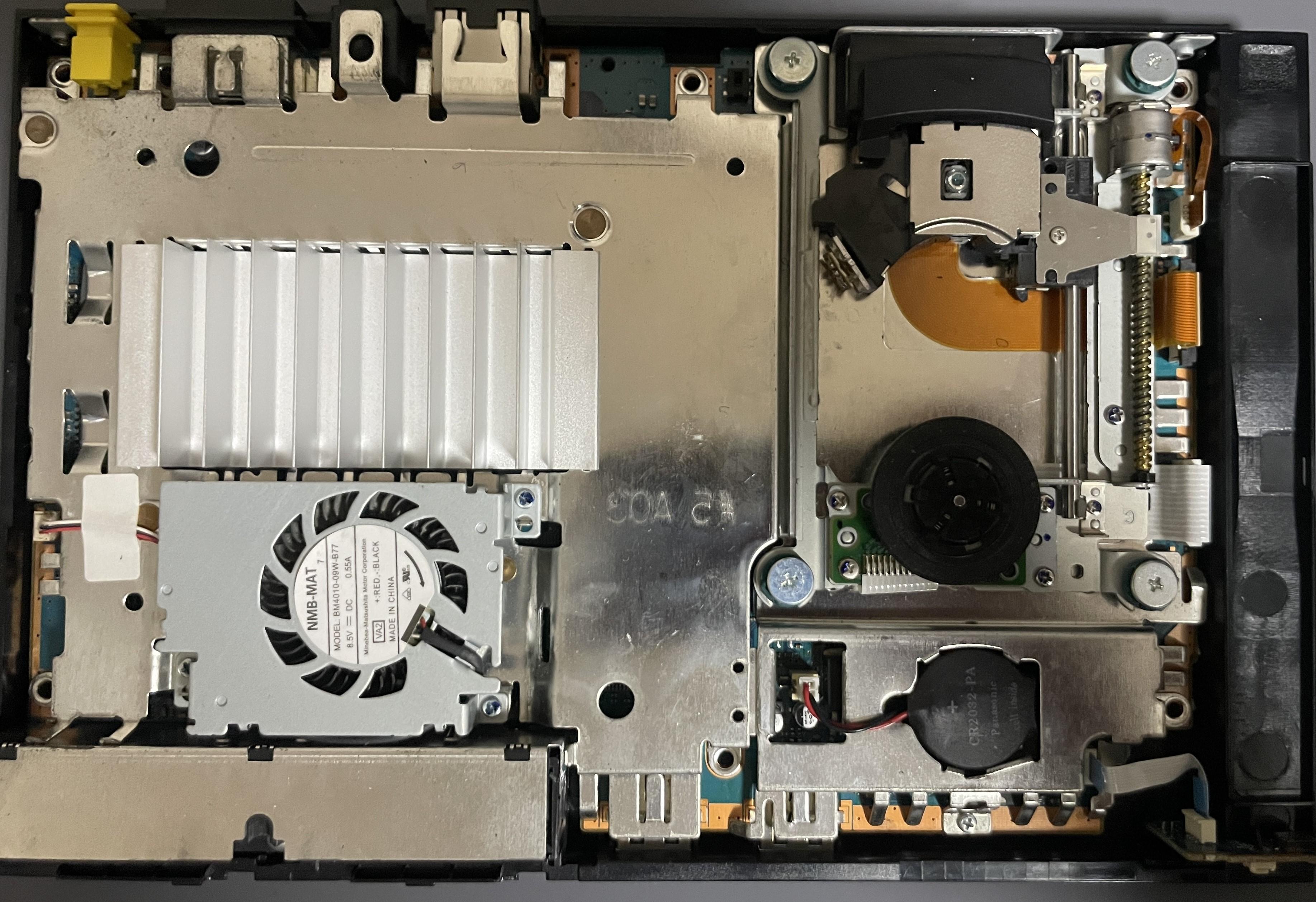

カバーを外すと直ぐにディスク読込部分にアクセスが出来ます。

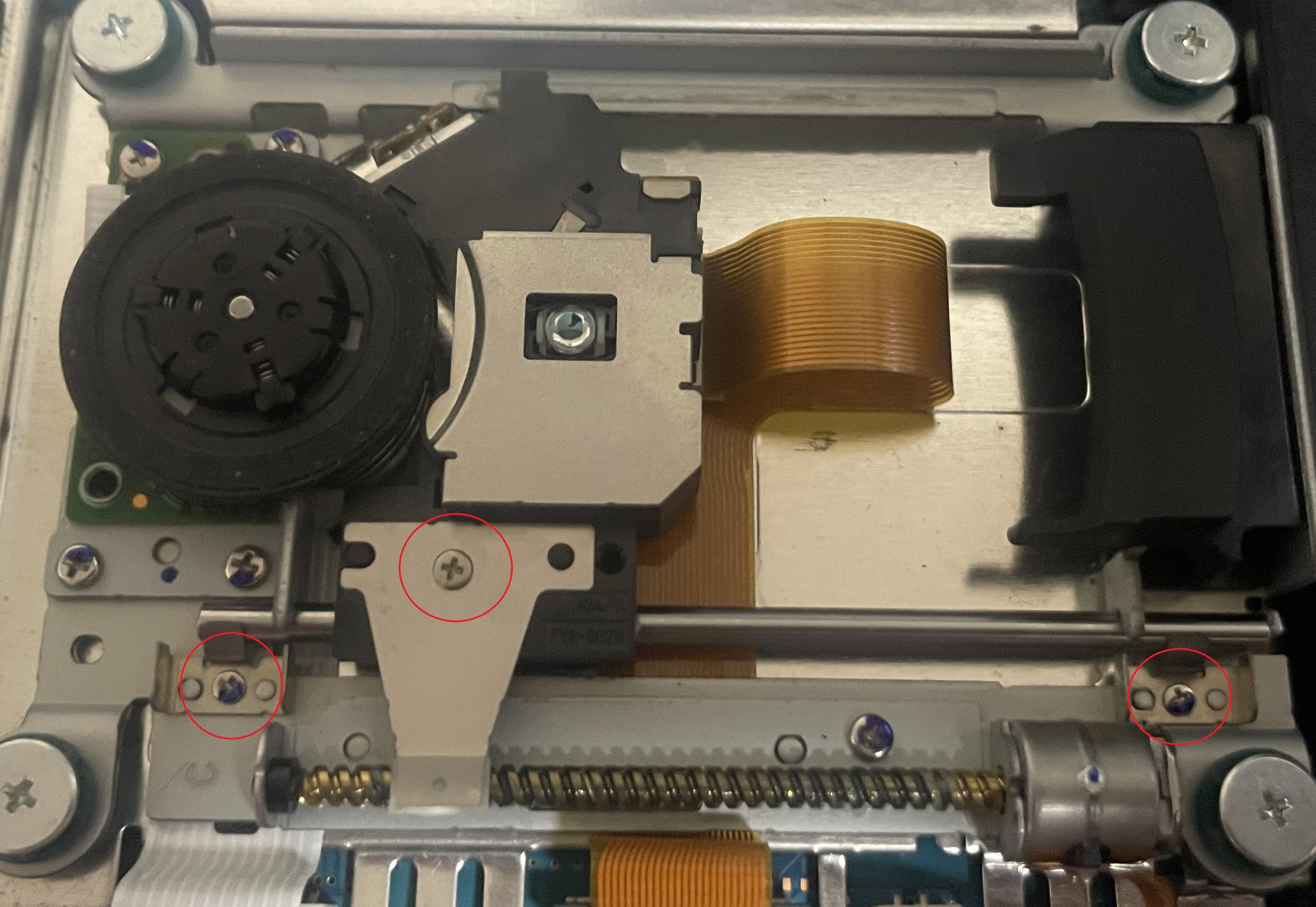

画像にある赤丸部分のネジを外していきます。

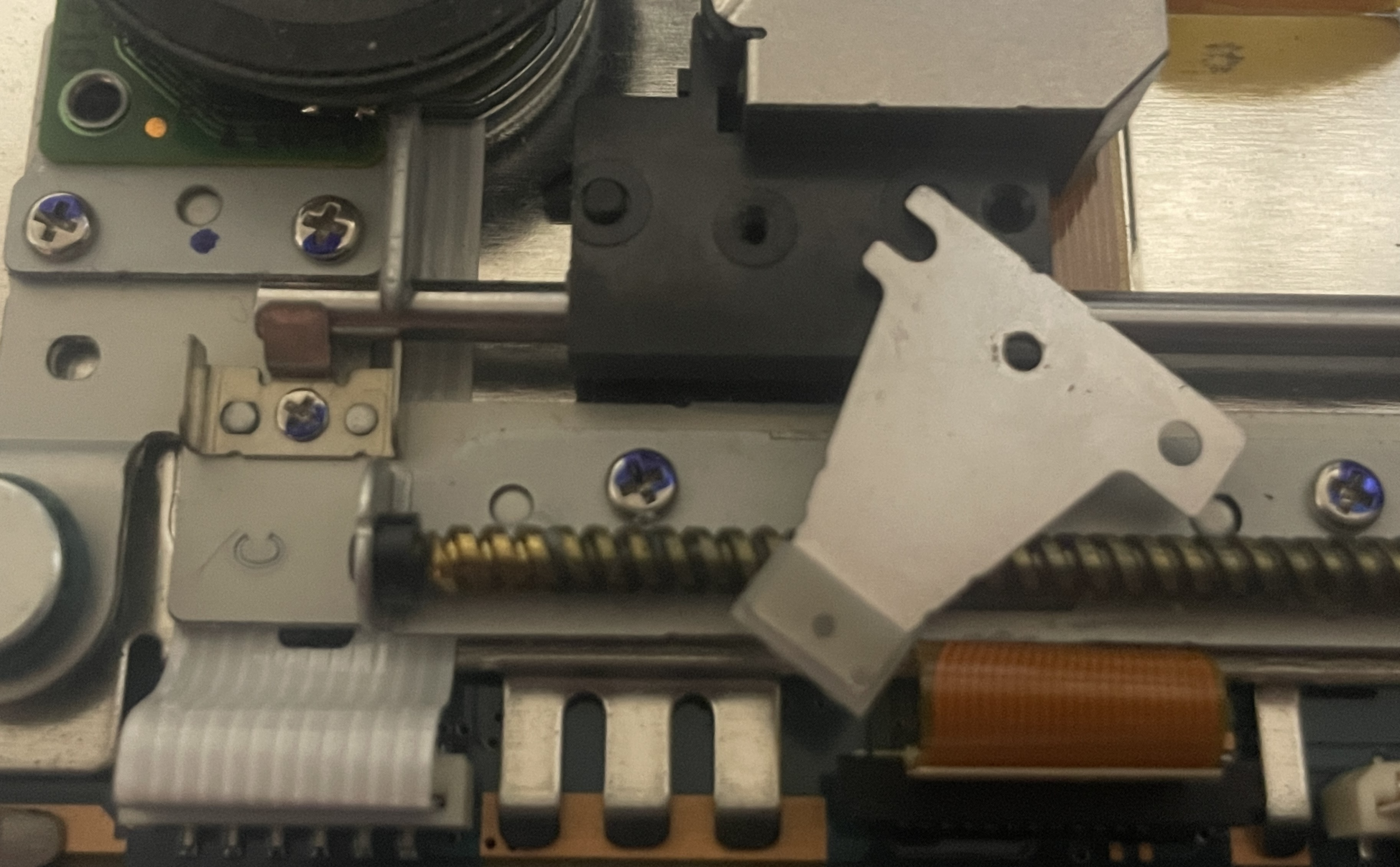

レンズユニット部分にネジ止めされている金属のパーツを取り外していきます。

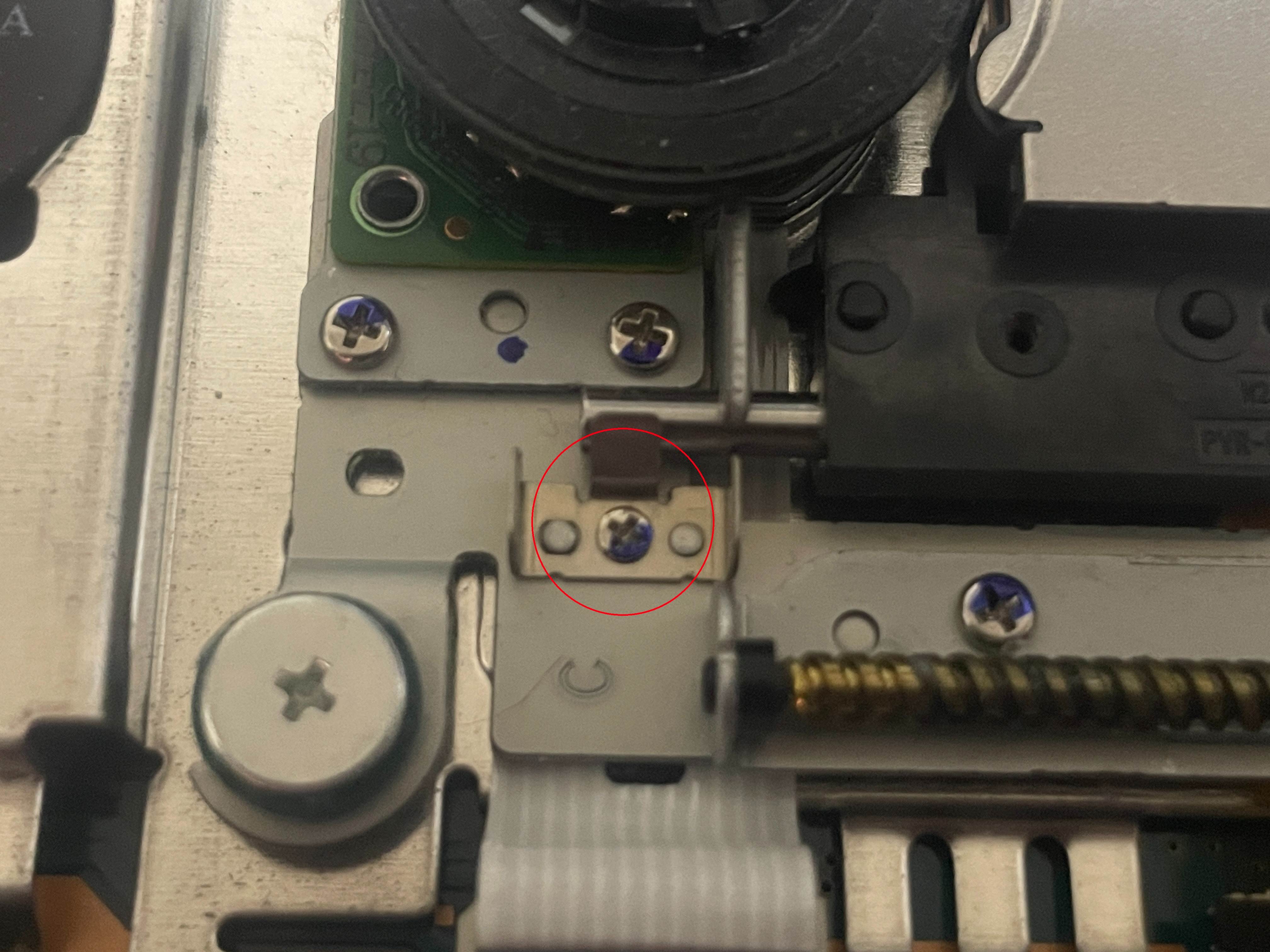

次に赤丸部分のネジを外していきます。

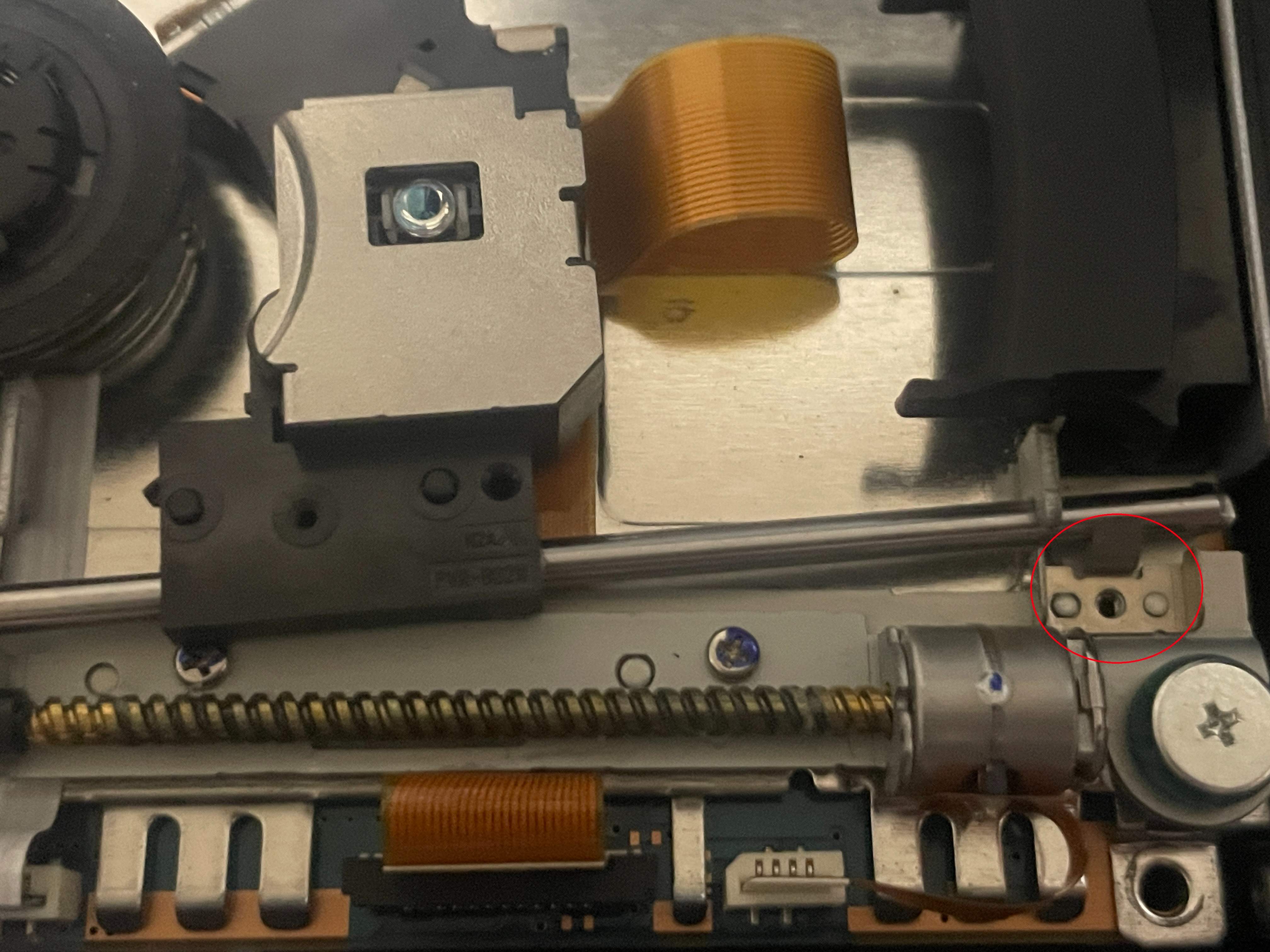

最後の赤丸部分のネジを外していきます。
レンズユニットがはまっている金属の棒を傾けて位置をずらします。

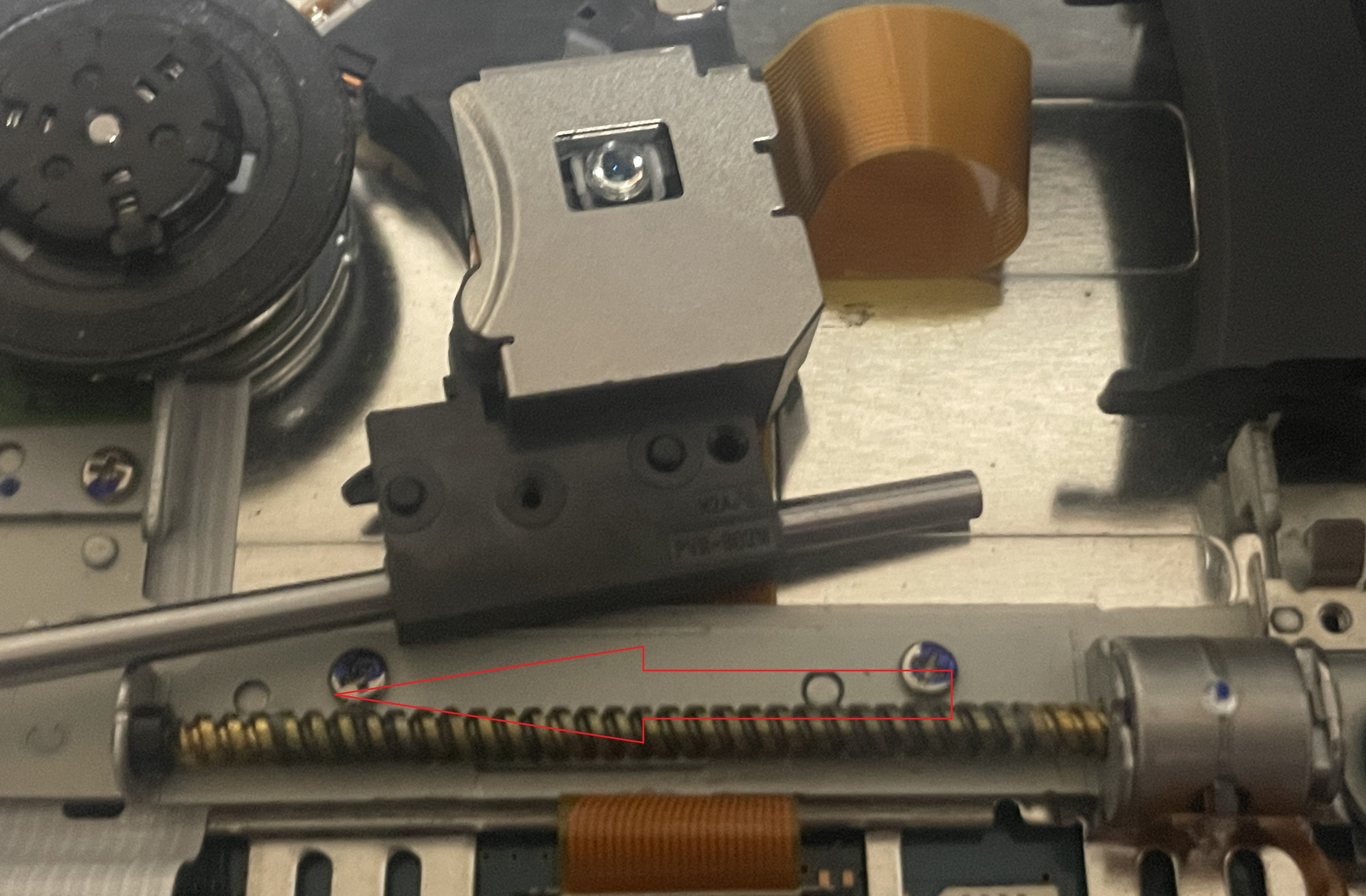

金属の棒を矢印側に抜いていきます。

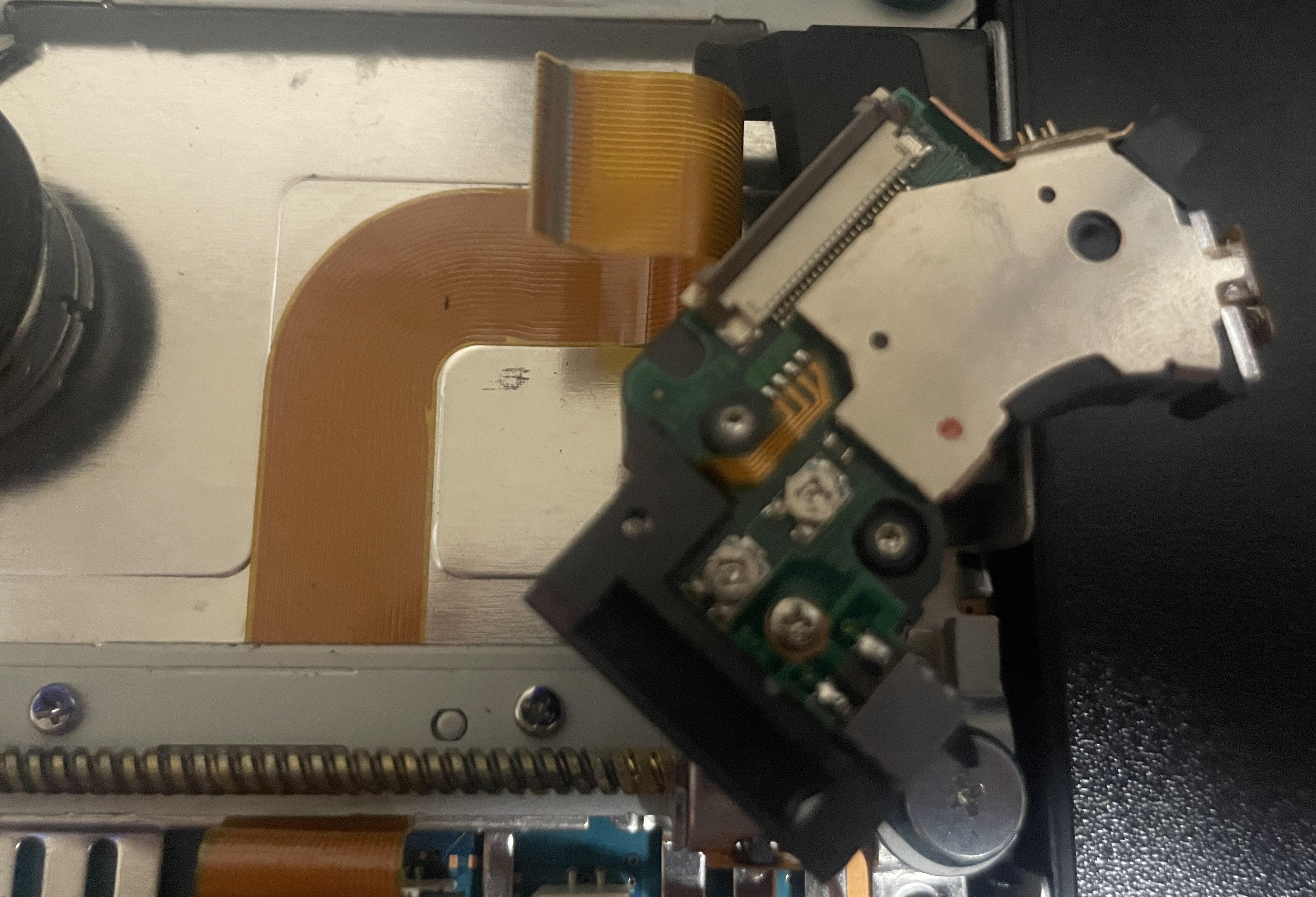

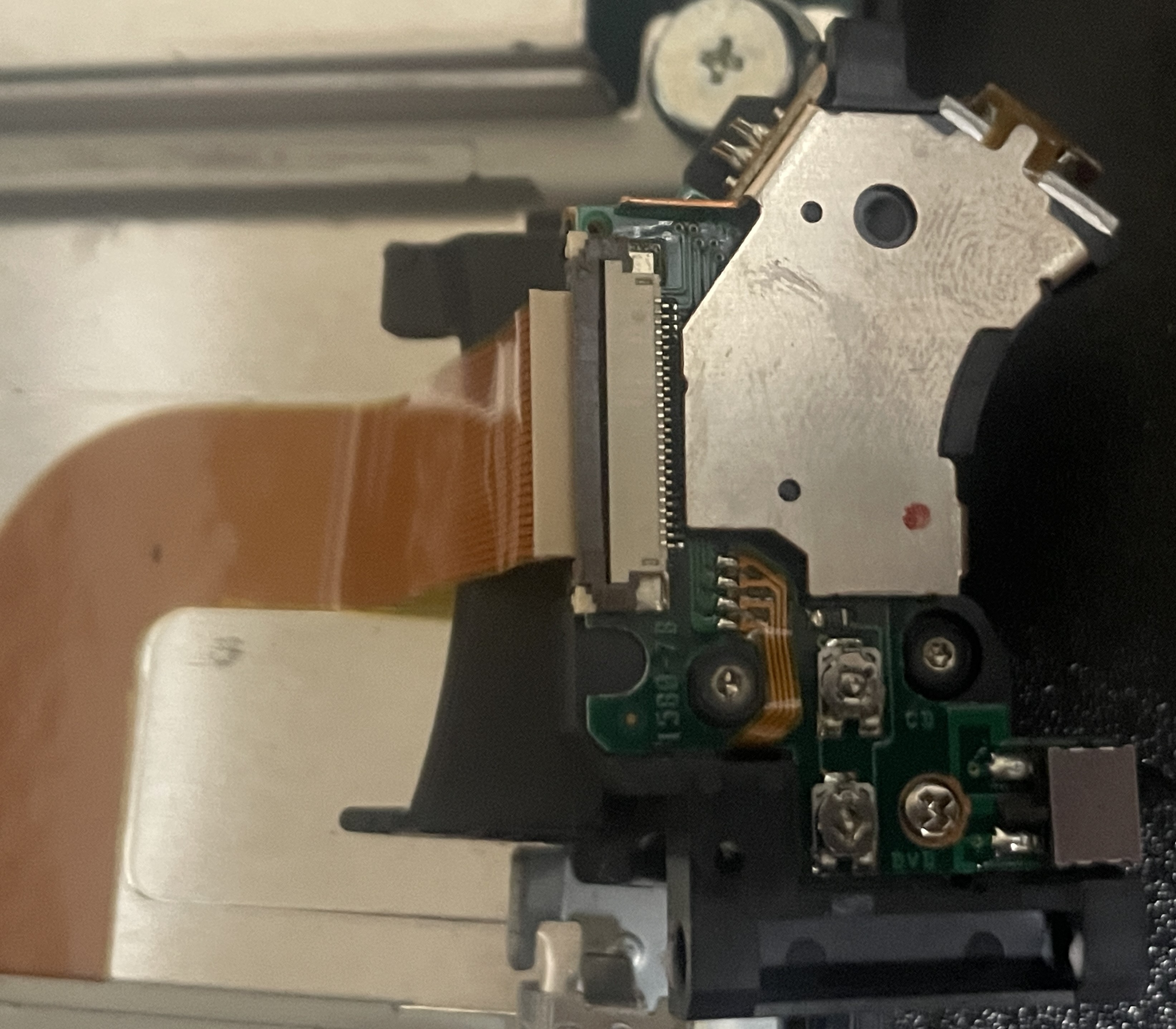

金属の棒を取り外すとレンズユニットを画像の様に裏返す事が出来ます。
するとケーブルが接続されている部分が見つかります。
ケーブルがラッチで固定されているので、これを外していきます。
故障したパーツの取り外しが出来たら、新しく用意したパーツを取り付け作業を行います。
ここで注意して頂きたいのが、今回用意したパーツですが、半田でショートさせている箇所がありますので、これを解消してから取り付けを行います。

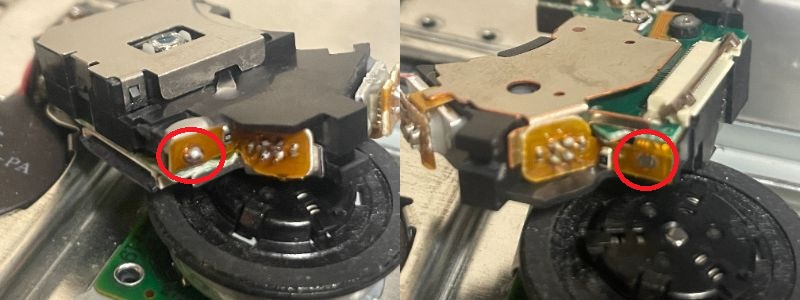

左の画像が新しく用意したパーツ、右側が元々付いていたパーツです。
見比べると元々付いていたパーツには半田がありません、この事から新しいパーツも同じ状態にする必要があるので半田を除去します、
後は分解した逆手順で元に戻していきます。
ディスクの読込が出来るかどうか確認し動作に問題が無い事を確認出来れば、
修理完了となります。
