いつもお世話になっております、ジュンイチです。

電験一種二次試験行ってきました！

公式回答まで２ヶ月もあるので、自分なりの自己採点を晒したいと思います😨

２０２４／１１／１４追記

やっぱりというか計算間違いをXの方からご指摘いただいたので修正しました。点数が減る〜😭

２０２４／１１／１７追記

YOUTUBERのtairaさんがメンバー限定で解説始まったので参照しながら更新してます。さらに絶望に向かっている説

ご注意

あくまで本人の自己採点ですのでつっこみどころ満載ですが、ご容赦ください。たぶんXの電験民の方が正確です😗

画像の問題は試験センターより拝借しました

電力・管理

問１・問３・問５・問６をチョイスしました。

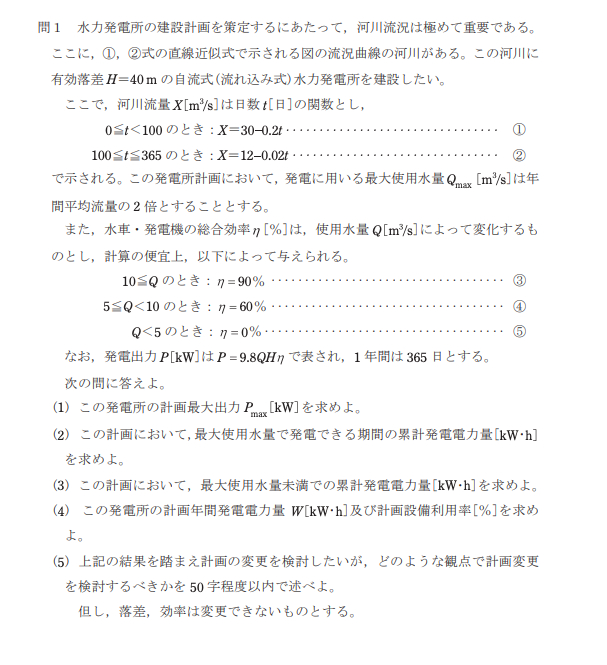

問１　１０点くらい？

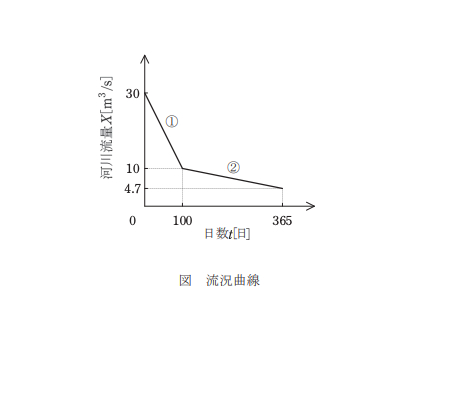

（１）は面積を計算して３６５日で割って年間平均流量が１０．８１６ｍ３/ｓになったため

P=９．８✕１０．８１６✕２✕４０✕０．９＝７６３０ｋW

（２）は問題の式に流量の式に１０．８１６✕２をぶっこみ、４１．８４日になったので

７６３０✕４１．８４✕２４ｈ＝７６６万ｋWh

（３）以降は未着手

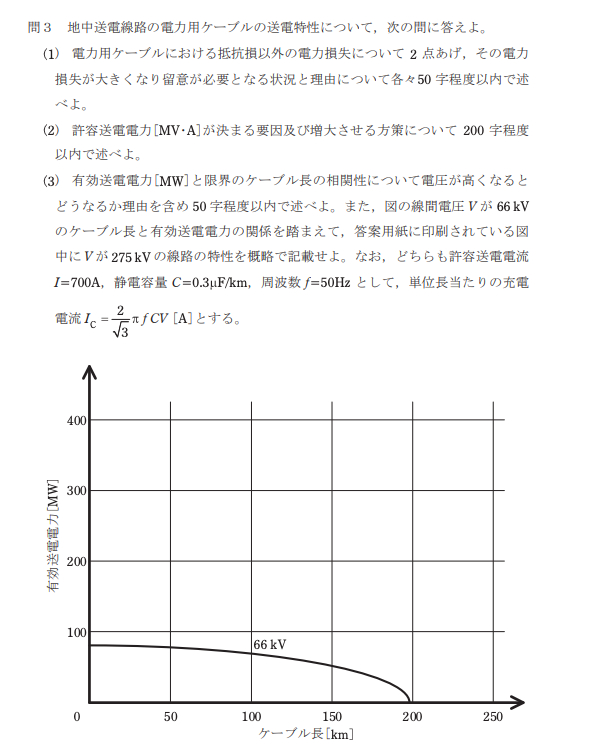

問２　２０点くらい？

（１）誘電体損と熱損失とだらだら書いた

（２）よくわからなかったので要求される負荷容量やら適切なルート選定しましょうぜと記述

（３）↓

見たことない問題なのでどうしていいやらわかりませんでしたが、

「充電電流による無効電力から力率計算すればいいんじゃね？」

と思いついて１００ｋｍと２００ｋｍ地点の有効電力を計算。

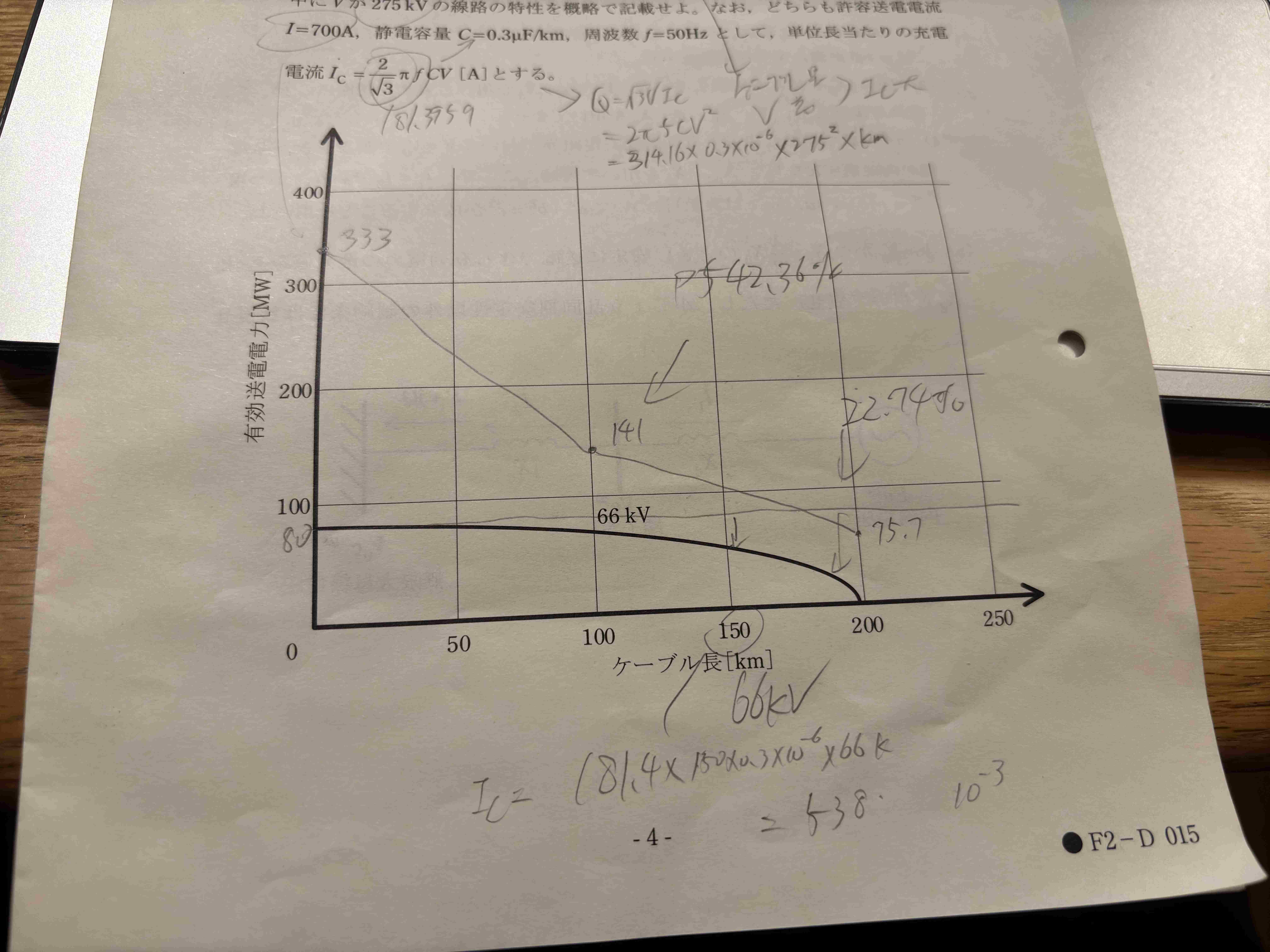

画像のように解答用紙に印刷されたグラフに記入しました。

記入例？の６６ｋVにならって謎解きしたので多分合ってる？

→X民の回答が全然違っていたのでこれもダメそうか。

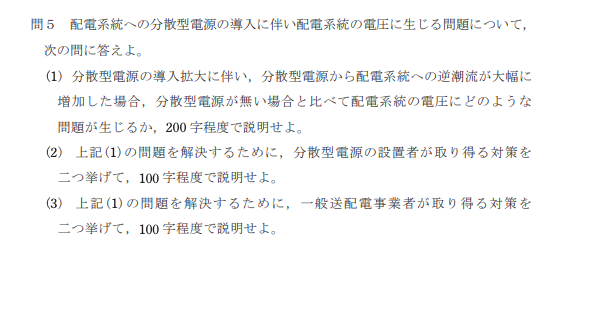

問５　２０点くらい？

（１）需要家が軽負荷になって系統に有効電力が余っちゃうと電圧上がって事業法で定めている範囲逸脱やら絶縁おびやかされますぜと記述

（２）出力制御に応じるやら、送配電会社と協議するなど記述

　　　後でAIに聞いてみたら蓄電池設置とかでてきてあいたたた

（３）広域的な監視と出力制御の司令を必要に応じてだしやがれ。

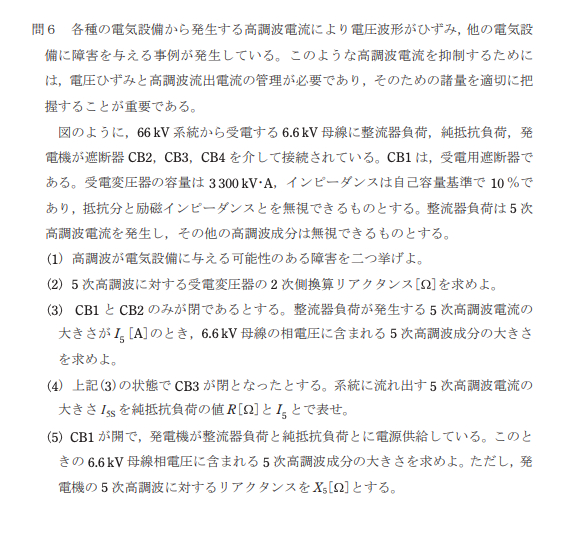

問６　１５点くらい？

今回一番の謎問題

（１）リアクタンスへの加熱やら、電磁誘導とか記述したけど電圧波形のひずみによる電磁誘導は微妙かしら？

（２）いつものオーム値出す式にL分なので５倍してｊ６．６Ωと回答した

　　　→tairaさんの限定動画では６．６０オームなので減点か

（３）ここからよくわからず。I5にインピーダンスかければ良い？

　　　ｊ６．６I5としたけど問題文に大きさとあるのでやるなら

　　　６．６I5か

（４）回路図書いて分流からR／（R＋ｊ６．６）　✕　I5としたけど、これも

問題文に大きさとあるので絶対値にせなあかんかったかな

（５）よくわからずX５（I5ーI5RーI5G)にしたけど全然ちがう

よって電力管理合計６０点ほど。甘くつけすぎか。

機械・制御

ざっとみて問３パワエレと問４古典制御は無理そうなので問１と２を選択

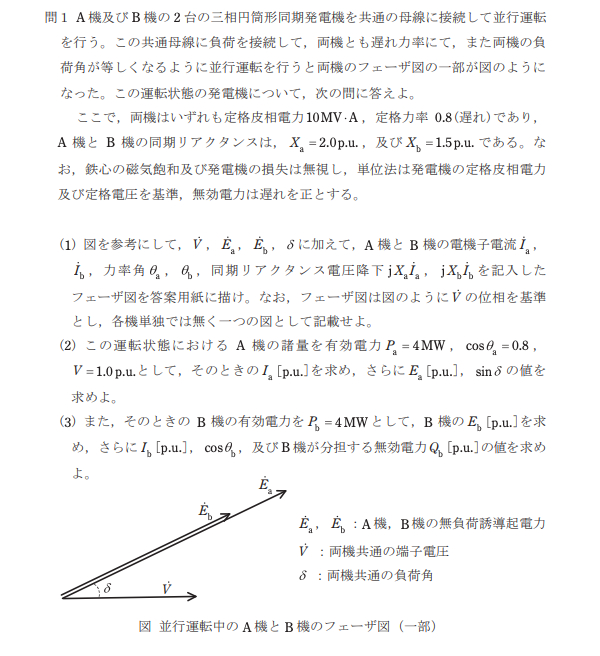

問１　１５点くらい？

過去問によく出てたやつチャンス！

（１）Vが共通なのでいつものフェーザのG２台重なったやつ書きました

（２）P=VICOSΘからI＝０．５p.u.として　いつものP＝EVsinδ／Xと組み合わせてE=２．４９p.u. sinδ=0.321と計算

→計算間違っていて、E=1.789p.u. sinδ=0.447が正解だそうな😭

　なんでXIのIに１代入したんだろ。。。。。

（３）よくわからず未着手。余弦定理でXI求めればよかったのね。。。。

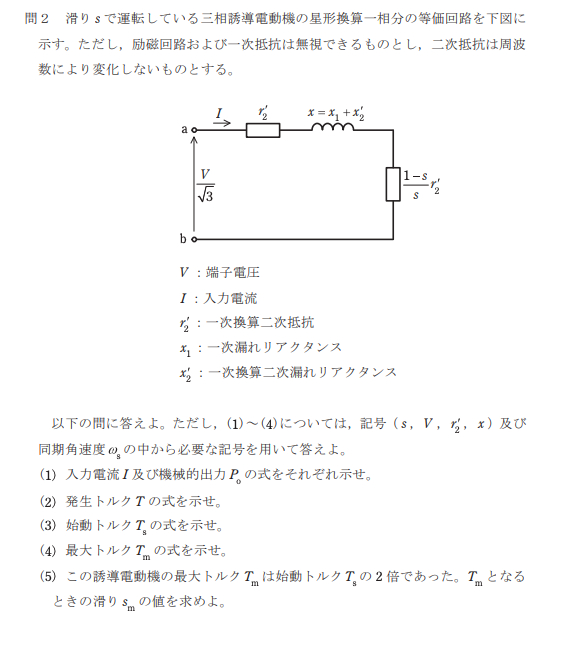

問２　２５点くらい？

これも過去問によく出てくるパターン！

（１）いつもの二次電流の式と３ｒ２I＾２（１−ｓ）にIぶっこみして回答

（２）P2＝ωｓTから　T=１／ωｓ・ｒ２／ｓ・V＾２／（（ｒ２／ｓ）＾２＋ｘ＾２）とした

文章だとわかりにくくてすみません

（３）始動時はｓ＝１なので（２）の式に代入して整理

（４）（２）の分母の式を微分して０とするとS=ｒ２／ｘになるので、それを代入してT=V＾２／２ωｓXとした

（５）題意から式立ててSｍ=（ｒ２＾２＋ｘ＾２）／４Xとしたけど、後でやり直したら分母が４X＾２のようなので駄目。部分点あります？

→tairaさんの解説動画見たら問題文が「値を求めろ」とあるのです数値を出さないと駄目。

よって機械制御４０点ほど。これくらいは点数つけてほしい🥺

合計１００点ほど？？

合計すると（かなり怪しいですが）１００点ほどになったので、調整があれば合格もしやです。

このあと公式回答が出たらきっと汗がペルトン水車くらい吹き出ると思いますが。。。。

ちなみに電験二種に合格したときは自己採点１００点ほどで合格点１０８点でした。案外過程に点数つけてる？

あんまり参考にならないかもしれませんが、二次試験の回答晒してみました。

あとは来年までお祈りします🙏

またよろしくお願いします🙏
