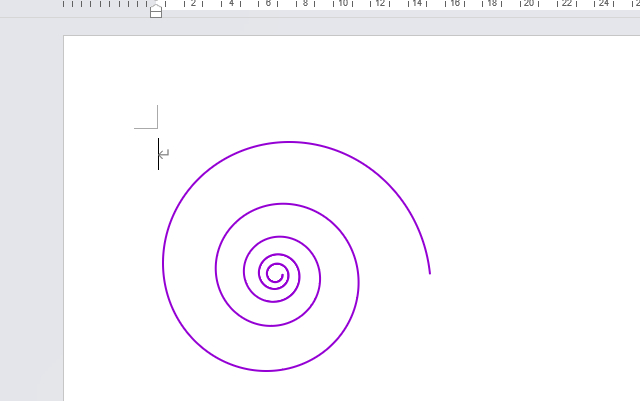

【Word VBA】ベルヌーイの螺旋描画マクロ▽ソースコード

Option Explicit

Option Base 0

'

Public Sub ベルヌーイの螺旋描画マクロ()

   Const BERNPAIV = 3.141592653589　　　　'π

   Const BERNRADI = BERNPAIV / 180　　　　 'π/180

   Const BERNCXPT = 160                               '描画開始位置

   Const BERNCYPT = 180

   '

   Const BERNEANG = 360 * 5                        '終点角度(°)

   Const BERNAVAL = 5                                  '係数Ａ(サイズ)

   Const BERNBVAL = 0.1 　　　　　　　　　 　'係数Ｂ

   '

   Const BERNLNCL = &HD30094                     '線の色(紫)

   Const BERNLNWT = 1.5　　　　　                '線の太さ

   '---------------------------------------------------------------------------

   Dim Ip As Integer

   Dim sngPlp(BERNEANG, 1) As Single

   Dim sngSit As Single, sngRad As Single

   '

   '*座標を算出、ポリラインの配列に格納

   For Ip = 0 To BERNEANG

       sngSit = BERNRADI * Ip

       sngRad = BERNAVAL * Exp(BERNBVAL * sngSit)

       sngPlp(Ip, 0) = sngRad * Cos(sngSit) + BERNCXPT

       sngPlp(Ip, 1) = sngRad * Sin(sngSit) + BERNCYPT

   Next Ip

   '

   '*ポリライン描画

   With ActiveDocument.Shapes.AddPolyline(sngPlp)

        .Fill.Visible = msoFalse

        .Line.Visible = msoCTrue

        .Line.ForeColor = BERNLNCL　　　　　     '←線色

        .Line.Weight = BERNLNWT　　　             '←線の太さ

        .Line.DashStyle = msoLineSolid 　　　　　'←線種

    End With

End Sub
