【Word VBA】樹木曲線描画マクロ▽ソースコード

Option Explicit

Option Base 0

Public Sub 樹木曲線描画マクロ()

    Const TREESTAX = 200         '描画開始位置Ｘ

    Const TREESTAY = 300         '                  Ｙ

    Const TREESTAL = 50           '幹の長さ

    Const TREEBRAN = 5            '枝分かれ回数

    '---------------------------------------------------------------------------

    Dim intBp(1) As Integer

    '

    intBp(0) = TREESTAX: intBp(1) = TREESTAY

    樹木曲線描画_再帰 TREEBRAN, intBp(), TREESTAL, 90

End Sub

'============================================

Public Sub 樹木曲線描画_再帰(intNo As Integer, intCp() As Integer,  _

                                           intLn As Integer, sngAn As Single)

    Const TREEPAIV = 3.14159265358979        'π

    Const TREESITA = (TREEPAIV / 180)           '１°

    '

    Const TREEBANG = 20                               '枝の曲がり率

    '

    Const TREELNCL = &H2A2AA5                   '描画色

    Const TREELNWT = 2                                '線の太さ

    '---------------------------------------------------------------------------

    Dim intDp(1) As Integer

    '

    If intNo > 0 Then

       intDp(0) = intCp(0) + intLn * Cos(TREESITA * sngAn)

       intDp(1) = intCp(1) - intLn * Sin(TREESITA * sngAn)

       '*枝（直線）描画

       With ActiveDocument.Shapes.AddLine( _

            intCp(0), intCp(1), intDp(0), intDp(1)).Line

           .ForeColor.RGB = TREELNCL               '←線色

           .Weight = TREELNWT                        '←線の太さ

       End With

       '

       intLn = intLn - intNo / 3

       '*自らを呼び出し

       樹木曲線描画_再帰 intNo - 1, intDp(), intLn, sngAn - TREEBANG

       樹木曲線描画_再帰 intNo - 1, intDp(), intLn, sngAn + TREEBANG

    End If

End Sub

《蛇足》

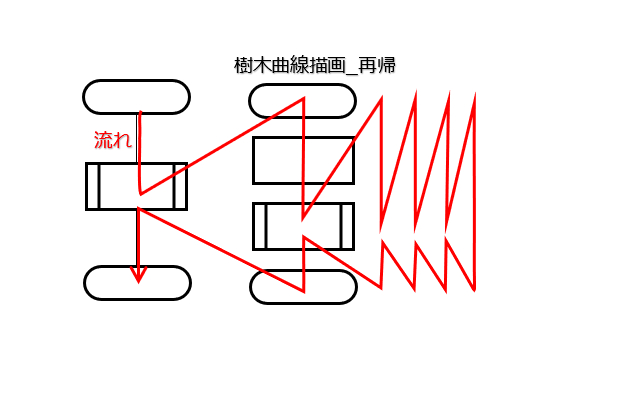

　再帰手続きを流れ図で表すと、次のようになります。
