【Word VBA】三葉線模様描画マクロ▽ソースコード

Option Explicit

Option Base 0

'

Public Sub 三葉線模様描画マクロ()

    Const THLFCNXP = 100　　  '描画開始中心位置Ｘ

    Const THLFCNYP = 120  　　'　　　　　　　　Ｙ

    '

    Const THLFANSP = 5            '描画刻み角度

    Const THLFRATE = 15          '線の長さ倍率

    '

    Const THLFCOLS = 4           '横描画数

    Const THLFVPIT = THLFRATE * 4.5   '横間隔

    Const THLFLNWE = 1          '線の太さ

    '---------------------------------------------------------------------------

    Dim Ip As Integer, Jp As Integer

    Dim Kp As Integer, Lp As Integer

    Dim intCxp As Integer, intCyp As Integer

    Dim sngPBas(360 / THLFANSP, 1) As Single

    Dim sngPDat(360 / THLFANSP, 1) As Single

    '

    Dim sngSit As Single, sngRad As Single

    Dim sngRds As Single

    '

  '*三葉線カーブベースポリラインデータ作成

    sngRad = Atn(1) / 45

    For Kp = 0 To UBound(sngPDat, 1)

        sngSit = sngRad * (Kp * THLFANSP)

        sngRds = 2 * Sin(3 * sngSit)

        sngPBas(Kp, 0) = (sngRds * Cos(sngSit)) * THLFRATE

        sngPBas(Kp, 1) = (sngRds * Sin(sngSit)) * THLFRATE

    Next Kp

    '

    intCyp = THLFCNYP

    For Ip = 0 To THLFCOLS - 1

        intCxp = THLFCNXP + THLFVPIT * Ip

        '↓描画数

        Lp = Choose((Ip Mod 4) + 1, 3, 4, 6, 8)

        For Jp = 0 To Lp - 1

            '↓回転角

            sngSit = sngRad * (Jp * (120 \ Lp))

            '*ポリラインデータ位置設定

            For Kp = 0 To UBound(sngPDat, 1)

                sngPDat(Kp, 0) = sngPBas(Kp, 0) * Cos(sngSit) _

                     - sngPBas(Kp, 1) * Sin(sngSit) + intCxp

                sngPDat(Kp, 1) = sngPBas(Kp, 1) * Cos(sngSit) _

                     + sngPBas(Kp, 0) * Sin(sngSit) + intCyp

            Next Kp

            '*ポリライン描画

            With ActiveDocument.Shapes.AddPolyline(sngPDat)

                .Fill.Visible = msoFalse

                .Line.Visible = msoTrue

                .Line.ForeColor = vbMagenta        '←線色

                .Line.Weight = THLFLNWE           '←線の太さ

            End With

        Next Jp

    Next Ip

End Sub

蛇足

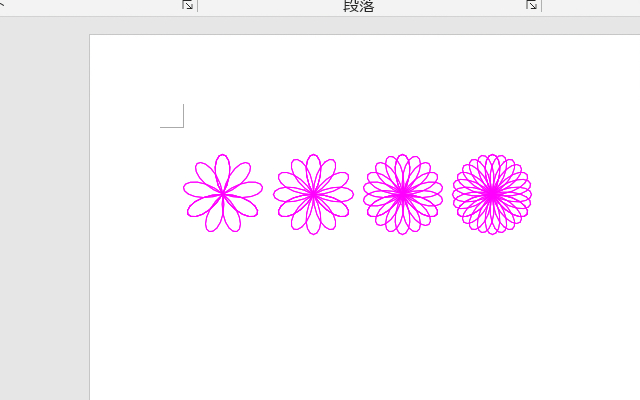

　手動で一部をドラッグすると、このようになります。
