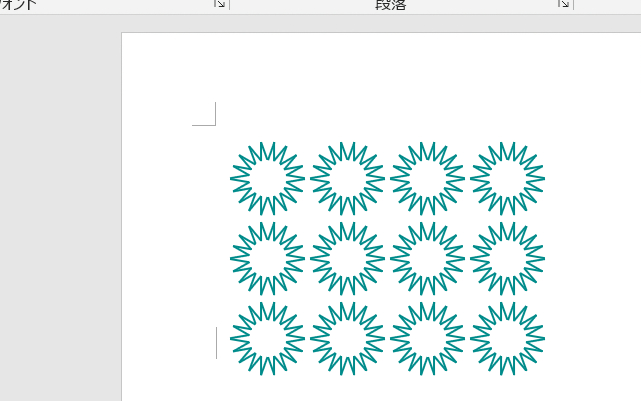

【Word VBA】ギザギザ丸描画マクロ▽ソースコード

Option Explicit

Option Base 0

'

Public Sub ギザギザ丸描画マクロ()

    Const JAGGLEFT = 80 　　　　　'描画開始位置Ｘ

    Const JAGGTOPP = 80　　　　   '　　　　　　Ｙ

    '

    Const JAGGCOLS = 4 　　　　　'横/描画数

    Const JAGGROWS = 3 　　　　 '縦/描画数

    '

    Const JAGGVPIT = 60              '横/描画間隔

    Const JAGGHPIT = 60              '縦/描画間隔

    '

    Const JAGGRAD1 = 28             '山の半径

    Const JAGGRAD2 = 14             '谷の半径

    '

    Const JAGGCONT = 36            '山と谷の数

    Const JAGGLNWE = 1.5          '線の太さ

    '---------------------------------------------------------------------------

    Dim Ip As Integer, Jp As Integer

    Dim Kp As Integer

    Dim intBxp As Integer, intByp As Integer

    Dim intCxp As Integer, intCyp As Integer

    Dim intRad(1) As Integer

    Dim lngCol As Long, sngSrd As Single

    '

    lngCol = RGB(0, 139, 139)            '←線色

    sngSrd = ((4 * Atn(1)) / 180) _

               * (360 \ JAGGCONT)         '←線描画角

    '

    intBxp = JAGGLEFT + JAGGVPIT / 2     '描画開始中心位置

    intByp = JAGGTOPP + JAGGHPIT / 2

    For Jp = 0 To JAGGROWS - 1

        intCyp = intByp + JAGGHPIT * Jp

        For Ip = 0 To JAGGCOLS - 1

            intCxp = intBxp + JAGGVPIT * Ip

            For Kp = 0 To JAGGCONT - 1

                intRad((Kp + 0) Mod 2) = JAGGRAD1

                intRad((Kp + 1) Mod 2) = JAGGRAD2

                '*ギザギザ線描画

                With ActiveDocument.Shapes.AddLine( _

                    intRad(0) * Cos(sngSrd * (Kp + 0)) + intCxp, _

                    intRad(0) * Sin(sngSrd * (Kp + 0)) + intCyp, _

                    intRad(1) * Cos(sngSrd * (Kp + 1)) + intCxp, _

                    intRad(1) * Sin(sngSrd * (Kp + 1)) + intCyp _

                    ).Line

                   .ForeColor.RGB = lngCol            '←線色

                   .Weight = JAGGLNWE               '←線の太さ

                End With

            Next Kp

        Next Ip

    Next Jp

End Sub
