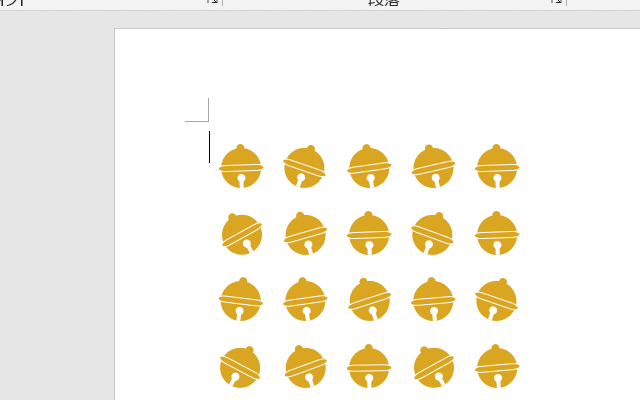

【Word VBA】鈴描画マクロ▽ソースコード

Option Explicit

Option Base 0

'

Public Sub 鈴描画マクロ()

    Const BELLLEFT = 80                             '描画開始位置Ｘ

    Const BELLTOPP = 90                             '　　　　　　Ｙ

    '

    Const BELLSWID = 30                            '鈴描画幅

    Const BELLSHEI = BELLSWID                  '鈴画高さ

    '

    Const BELLHSIZ = (BELLSWID * 0.2)       '上部サイズ

    Const BELLCSIZ = (BELLSWID * 0.15)      '真ん中凸サイズ

    Const BELLMSIZ = (BELLSWID * 0.2)       '下部穴

    Const DELLGWID = 3                               '下部溝幅

    '

    Const BELLVSPC = 18                              '横-間隔

    Const BELLHSPC = 20                              '縦-間隔

    '

    Const BELLCOLS = 5                               '横/描画数

    Const BELLROWS = 4                             '縦/描画数

    '

    Const BELLLNWE = 0.5 '線の太さ

    '---------------------------------------------------------------------------

    Dim Ip As Integer, Jp As Integer

    Dim intDxp As Integer, intDyp As Integer

    Dim lngCol As Long, varNam(4) As Variant

    '

    Randomize '*乱数系列初期化

    '

    lngCol = RGB(218, 165, 32)                    '←塗りつぶし色

    For Jp = 0 To BELLROWS - 1

        intDyp = BELLTOPP + (BELLSHEI + BELLHSPC) * Jp

        For Ip = 0 To BELLCOLS - 1

            intDxp = BELLLEFT + (BELLSWID + BELLVSPC) * Ip

            '*外形（円形）描画

            With ActiveDocument.Shapes.AddShape( _

                 msoShapeOval, _

                 intDxp, intDyp, _

                 BELLSWID, BELLSHEI)

                .Fill.Visible = msoTrue

                .Fill.ForeColor.RGB = lngCol

                .Line.Visible = msoFalse

                 varNam(0) = .Name

            End With

            '*頭部ポチ（円形）描画

            With ActiveDocument.Shapes.AddShape( _

                 msoShapeOval, _

                 intDxp + BELLSWID / 2 - BELLHSIZ / 2, _

                 intDyp - BELLHSIZ / 2, _

                 BELLHSIZ, BELLHSIZ)

                .Fill.Visible = msoTrue

                .Fill.ForeColor.RGB = lngCol

                .Line.Visible = msoFalse

                varNam(1) = .Name

            End With

            '*真ん中凸（ＦＣ端子）描画

            With ActiveDocument.Shapes.AddShape( _

                 msoShapeFlowchartTerminator, _

                 intDxp - BELLCSIZ / 2, _

                 intDyp + BELLSHEI / 2 - BELLCSIZ / 2, _

                 BELLSWID + BELLCSIZ, BELLCSIZ)

                 .Fill.Visible = msoTrue

                 .Fill.ForeColor.RGB = lngCol

                 .Line.Visible = msoTrue

                 .Line.ForeColor.RGB = vbWhite

                 .Line.Weight = BELLLNWE

                 varNam(2) = .Name

            End With

            '*下部穴（円形）描画

            With ActiveDocument.Shapes.AddShape( _

                 msoShapeOval, _

                 intDxp + BELLSWID / 2 - BELLMSIZ / 2, _

                 intDyp + BELLSHEI * 0.75 - BELLMSIZ / 2, _

                 BELLMSIZ, BELLMSIZ)

                 .Fill.Visible = msoTrue

                 .Fill.ForeColor.RGB = vbWhite

                 .Line.Visible = msoFalse

                 varNam(3) = .Name

            End With

            '*下部溝(矩形)描画

            With ActiveDocument.Shapes.AddShape( _

                 msoShapeRectangle, _

                 intDxp + BELLSWID / 2 - DELLGWID / 2, _

                 intDyp + BELLSHEI * 0.75, _

                 DELLGWID, BELLSHEI * 0.25)

                 .Fill.Visible = msoTrue

                 .Fill.ForeColor.RGB = vbWhite

                 .Line.Visible = msoFalse

                 varNam(4) = .Name

            End With

            '*描画部分をグループ化して、ランダムに傾ける

            ActiveDocument.Shapes.Range(varNam).Group.Rotation = CInt(Rnd * 60) - 30

        Next Ip

    Next Jp

    '*グループ化による選択解除

    Selection.Collapse Direction:=wdCollapseEnd

End Sub
