【Word VBA】流水文様描画マクロ▽ソースコード

Option Explicit

Option Base 0

Public Sub 流水文様描画マクロ()

   Const RNWTLEFT = 100               '描画開始位置Ｘ

   Const RNWTTOPP = 80                '                  Y

   '*大きな流れ

   Const RNWTULN1 = 160              '上部線長さ

   Const RNWTDLN1 = 100              '下部

   Const RNWTCVR1 = 20                '上下間隔

   '*小さな流れ

   Const RNWTHPS2 = 15

   Const RNWTULN2 = 125              '上部線長さ

   Const RNWTDLN2 = 80                '下部

   Const RNWTCVR2 = 10                '上下間隔

   '*水泡１

   Const RNWTVBX1 = 151              '位置

   Const RNWTVBY1 = 4

   Const RNWTVBD1 = 12                '直径

   '*水泡２

   Const RNWTVBX2 = 148              '位置

   Const RNWTVBY2 = 10

   Const RNWTVBD2 = 6                  '直径

   '

   Const RWWTHSPC = 30                '水平間隔

   Const RWWTROWS = 5                '段数

   Const RNWTLNWE = 0.75             '線の太さ

   '---------------------------------------------------------------------------

   Dim Ip As Integer, lngCol As Long

   Dim intDxp As Integer, intDyp As Integer

   '

   lngCol = vbBlue                            '←線色（青

   For Ip = 0 To RWWTROWS - 1

       intDxp = RNWTLEFT

       intDyp = RNWTTOPP + RWWTHSPC * Ip

       '*大きな流れ

       With ActiveDocument.Shapes.AddLine( _

        intDxp, intDyp, intDxp + RNWTULN1, _

        intDyp).Line

           .ForeColor.RGB = lngCol

           .Weight = RNWTLNWE

       End With

       '

       With ActiveDocument.Shapes.AddLine( _

        intDxp + RNWTULN1, intDyp + RNWTCVR1, _

        intDxp + RNWTULN1 - RNWTDLN1, _

        intDyp + RNWTCVR1).Line

           .ForeColor.RGB = lngCol

           .Weight = RNWTLNWE

       End With

       '*カーブ

       With ActiveDocument.Shapes.AddShape( _

            msoShapeMoon, intDxp + RNWTULN1 - 3, _

            intDyp, RNWTCVR1, RNWTCVR1)

           .Fill.ForeColor.RGB = lngCol         '←塗りつぶし色

           .Fill.Visible = True                       '←塗りつぶし有無

           .Line.Visible = False                    '←線の有無

           .Adjustments(1) = 0.2

           .Flip msoFlipHorizontal

       End With

       ''*小さな流れ

       With ActiveDocument.Shapes.AddLine( _

        intDxp + RNWTCVR2 / 2, intDyp + RNWTHPS2, _

        intDxp + RNWTCVR2 + RNWTULN2, _

        intDyp + RNWTHPS2).Line

           .ForeColor.RGB = lngCol

           .Weight = RNWTLNWE

       End With

       '

        With ActiveDocument.Shapes.AddLine( _

        intDxp + RNWTCVR2 / 2, _

        intDyp + RNWTHPS2 + RNWTCVR2, _

        intDxp + RNWTCVR2 + RNWTDLN2, _

        intDyp + RNWTHPS2 + RNWTCVR2).Line

           .ForeColor.RGB = lngCol

           .Weight = RNWTLNWE

       End With

       '*カーブ

       With ActiveDocument.Shapes.AddShape( _

            msoShapeMoon, intDxp - 3, _

            intDyp + RNWTHPS2, _

            RNWTCVR2, RNWTCVR2)

           .Fill.ForeColor.RGB = lngCol              '←塗りつぶし色

           .Fill.Visible = True                            '←塗りつぶし有無

           .Line.Visible = False                         '←線の有無

           .Adjustments(1) = 0.2

       End With

       '*水泡１

       With ActiveDocument.Shapes.AddShape( _

            msoShapeOval, intDxp + RNWTVBX1, _

            intDyp + RNWTVBY1, RNWTVBD1, RNWTVBD1)

           .Fill.Visible = False

           .Line.ForeColor.RGB = lngCol

           .Line.Visible = True

           .Line.Weight = RNWTLNWE

       End With

       '*水泡２

       With ActiveDocument.Shapes.AddShape( _

            msoShapeOval, intDxp + RNWTVBX2, _

            intDyp + RNWTVBY2, RNWTVBD2, RNWTVBD2)

           .Fill.Visible = False

           .Line.ForeColor.RGB = lngCol

           .Line.Visible = True

           .Line.Weight = RNWTLNWE

        End With

   Next Ip

End Sub

《蛇足》

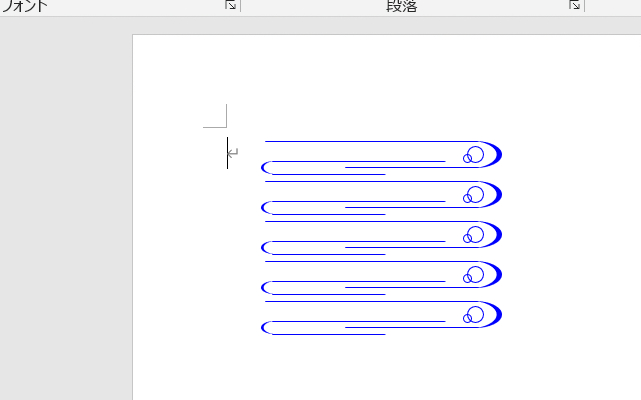

　「流水文様」を検索すると、多様な文様が見つかり、流水文様が他の文様のように定まってはいないようだ。まさに、「みずもの」。なので、独自の流水文様を作成した。
