Option Explicit
Option Base 0

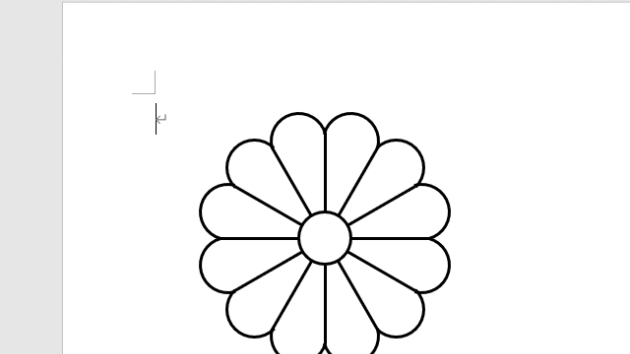

Public Sub 菊の紋章描画マクロ()
Const CHRYCXPS = 200 '菊の中心位置 X
Const CHRYCYPS = 180 ' Y
Const CHRYCONT = 12 '花びらの数
Const CHRYSRAD = 20 '菊の中心円半径
Const CHRYLRAD = 80 '菊の花びら長さ
'
Const CHRYLNWE = 2 '線の太さ
'---------------------------------------------------------------------------
Dim Ip As Integer, intAng As Integer, dblRd As Double
Dim intXp(2) As Integer, intYp(2) As Integer
Dim lngLCl As Long, intFrd As Integer
'
lngLCl = vbBlack '←線色
'*中心の小丸描画
With ActiveDocument.Shapes.AddShape(msoShapeOval, _
CHRYCXPS - CHRYSRAD, CHRYCYPS - CHRYSRAD, _
CHRYSRAD * 2, CHRYSRAD * 2)
.Fill.Visible = False
.Line.Visible = True
.Line.ForeColor.RGB = lngLCl
.Line.Weight = CHRYLNWE
End With
'*花びら描画
dblRd = (4 * Atn(1)) / 180
intAng = 360 \ CHRYCONT
intFrd = CHRYLRAD * Tan(dblRd * (intAng / 2))
For Ip = 0 To CHRYCONT - 1
intXp(0) = CHRYSRAD * Cos(dblRd * (intAng * Ip)) + CHRYCXPS
intYp(0) = CHRYSRAD * Sin(dblRd * (intAng * Ip)) + CHRYCYPS
intXp(1) = CHRYLRAD * Cos(dblRd * (intAng * Ip)) + CHRYCXPS
intYp(1) = CHRYLRAD * Sin(dblRd * (intAng * Ip)) + CHRYCYPS
'*放射状の直線描画
With ActiveDocument.Shapes.AddLine(intXp(0), intYp(0), _
intXp(1), intYp(1)).Line
.ForeColor.RGB = lngLCl '←線色
.Weight = CHRYLNWE
End With
'
intXp(2) = CHRYLRAD * Cos(dblRd * (intAng * (Ip + 1))) _
+ CHRYCXPS
intYp(2) = CHRYLRAD * Sin(dblRd * (intAng * (Ip + 1))) _
+ CHRYCYPS
'
intXp(0) = (intXp(1) + intXp(2)) / 2
intYp(0) = (intYp(1) + intYp(2)) / 2
'*外側の円弧描画
With ActiveDocument.Shapes.AddShape(msoShapeArc, _
intXp(0) - intFrd, intYp(0) - intFrd, _
intFrd * 2, intFrd * 2)
.Fill.Visible = False
.Line.Visible = True
.Line.ForeColor.RGB = lngLCl '←線色
.Line.Weight = CHRYLNWE
'円弧角
.Adjustments(1) = (270 + intAng / 2) + intAng * (Ip + 0)
.Adjustments(2) = (90 - intAng / 2) + intAng * (Ip + 1)
End With
Next Ip
End Sub
