【Word VBA】網代文様描画マクロ▽ソースコード

Public Sub 網代文様描画マクロ()

    Const WICKLEFT = 80 　　　　　　　　　'描画開始位置Ｘ

    Const WICKTOPP = 100 　　　　　　　　'　　　　　　Ｙ

    Const WICKLENG = 10　　　　　　         '長方形短辺長さ

    Const WICKCOLS = 12 　　　　　　　　  '列数

    Const WICKROWS = 6                           '行数

    '

    Const WICKLNWE = 1                           '線の太さ

    '---------------------------------------------------------------------------

    Dim Ip As Integer, Jp As Integer

    Dim intLLn As Integer, lngCol(1) As Long

    Dim intXps As Integer, intYps As Integer

    Dim sngLng As Single

    '

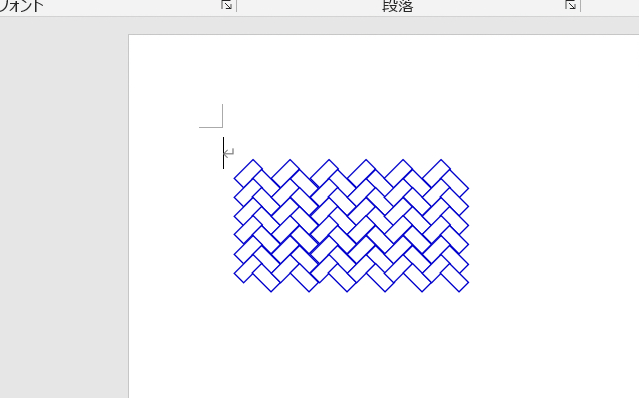

    lngCol(0) = vbWhite                         '←塗りつぶし色

    lngCol(1) = RGB(0, 0, 205)               '←線色

    intLLn = WICKLENG * 2: sngLng = WICKLENG / Sqr(2)

    For Jp = 0 To WICKROWS - 1

        intYps = WICKTOPP + (sngLng * 2) * Jp

        For Ip = 0 To WICKCOLS - 1 Step 2

            intXps = WICKLEFT + (sngLng * 4) * (Ip \ 2)

            '*右向き長方形

            With ActiveDocument.Shapes.AddShape(msoShapeRectangle, _

                 intXps, intYps, intLLn, WICKLENG)

                .Fill.Visible = True

                .Fill.ForeColor.RGB = lngCol(0)

                .Line.Visible = True

                .Line.ForeColor.RGB = lngCol(1)

                .Rotation = -45

            End With

            '*左向け長方形

            With ActiveDocument.Shapes.AddShape(msoShapeRectangle, _

                intXps + sngLng * 2, intYps + sngLng, intLLn, WICKLENG)

                .Fill.Visible = True

                .Fill.ForeColor.RGB = lngCol(0)

                .Line.Visible = True

                .Line.ForeColor.RGB = lngCol(1)

                .Rotation = 45

            End With

       Next Ip

   Next Jp

End Sub

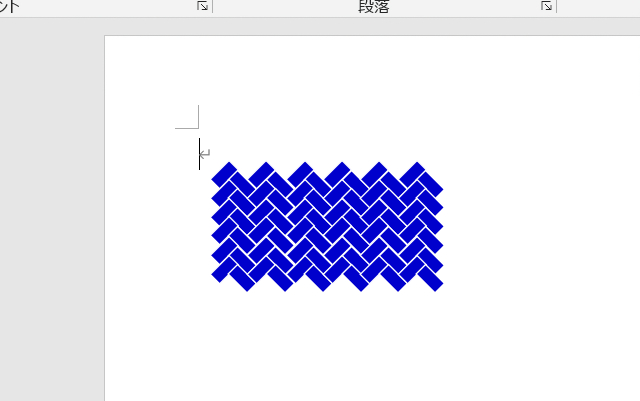

    lngCol(0) =  RGB(0, 0, 205)                 '←塗りつぶし色

    lngCol(1) = vbWhite                            '←線色
