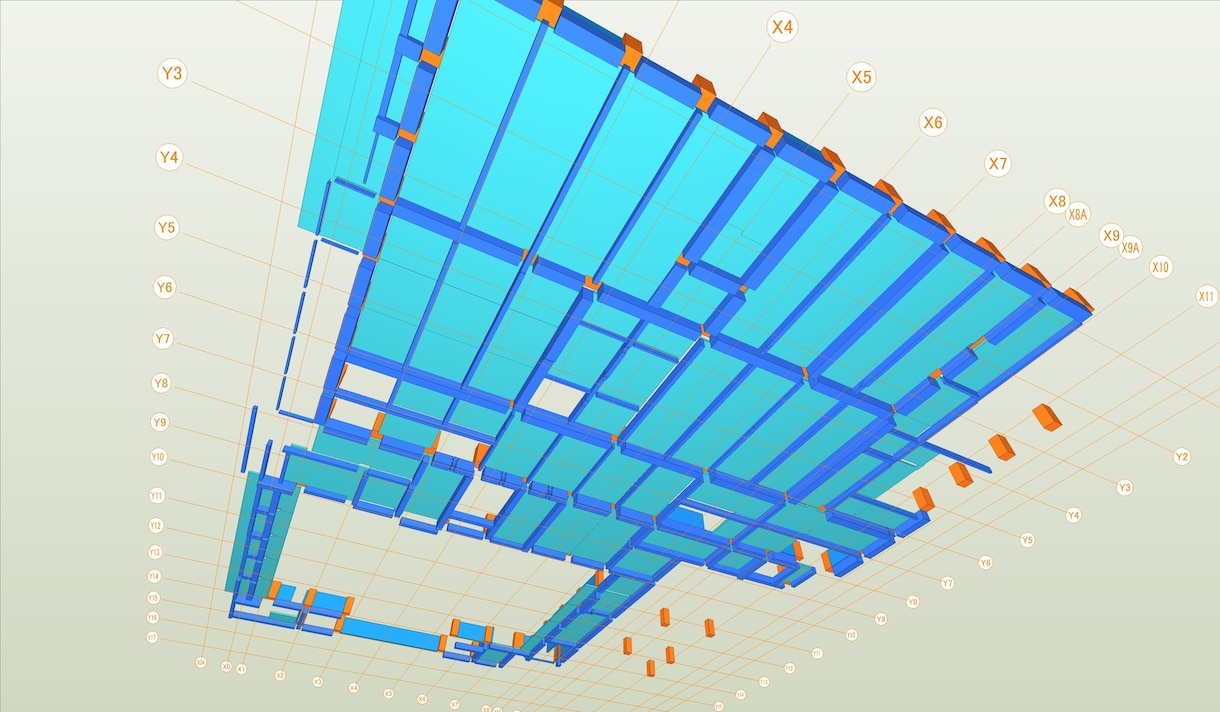

構造図から柱・梁などの躯体をIFCデータ化します

構造図（伏図・軸組図・柱リスト・梁リスト等）をもとに、柱・梁・通り芯などの構造躯体を3D化し、IFC形式で納品します。 独自開発した構造図解析ツール「eMaji」を使用して図面を解析し、自動認識した結果を確認・修正したうえでIFCデータを作成します。 「構造図はあるけれどBIMデータがない」 「設備施工図作成のために構造躯体の3Dデータが欲しい」 「Rebro・Tfas等へ読み込めるIFCが欲しい」 といった用途にご利用いただけます。 対応内容 ・構造伏図から柱・梁を認識 ・通り芯の作成 ・柱断面の反映 ・大梁、小梁の反映 ・梁レベル、高さ情報の反映 ・構造躯体の3Dモデル化 ・IFC形式で納品 ・必要に応じて認識結果を手動修正 ご支給いただきたい資料 可能な範囲で以下をご用意ください。 ・構造伏図 ・軸組図 ・柱リスト ・大梁リスト ・小梁リスト ・鉄骨断面表 ・その他、構造部材の寸法や高さが分かる資料 DXFデータがある場合はDXFをご支給ください。 PDFしかない場合も、まずはご相談ください。 納品形式 IFC（.ifc） 作成したIFCは、BIM・設備CAD等での読み込みや、設備施工図作成時の構造躯体確認などにご利用いただけます。 基本料金 1フロア　15.000円～ 建物規模・構造形式・図面状態・部材数・必要な修正量によって料金が変わります。 複数フロアの場合は別途お見積りいたします。 ご依頼の流れ 構造図をご支給ください 図面内容・作成範囲を確認します 対応可否・料金・納期をご案内します ご購入 eMajiによる解析・IFC化 認識結果の確認・必要箇所の修正 IFCデータ納品 ご購入前のお願い 必ず購入前に図面を添付して、見積り相談をお願いいたします。 図面の状態によっては、自動認識できない部材や、追加資料が必要になる場合があります。 図面に記載のない寸法・高さ・構造仕様について、こちらで設計判断を行うサービスではありません。 本サービスは、ご支給いただいた構造図をもとに構造躯体をIFCデータ化するサービスです。 構造計算、構造設計、確認申請、構造安全性の判定はサービスに含まれません。 不明点がある場合は推測で決定せず、お客様へ確認してから作業を進めます。 ご支給いただいた図面・データは、本案件の作業以外には使用しません。
