建築金物・鉄骨まわりの納まり図を作成します

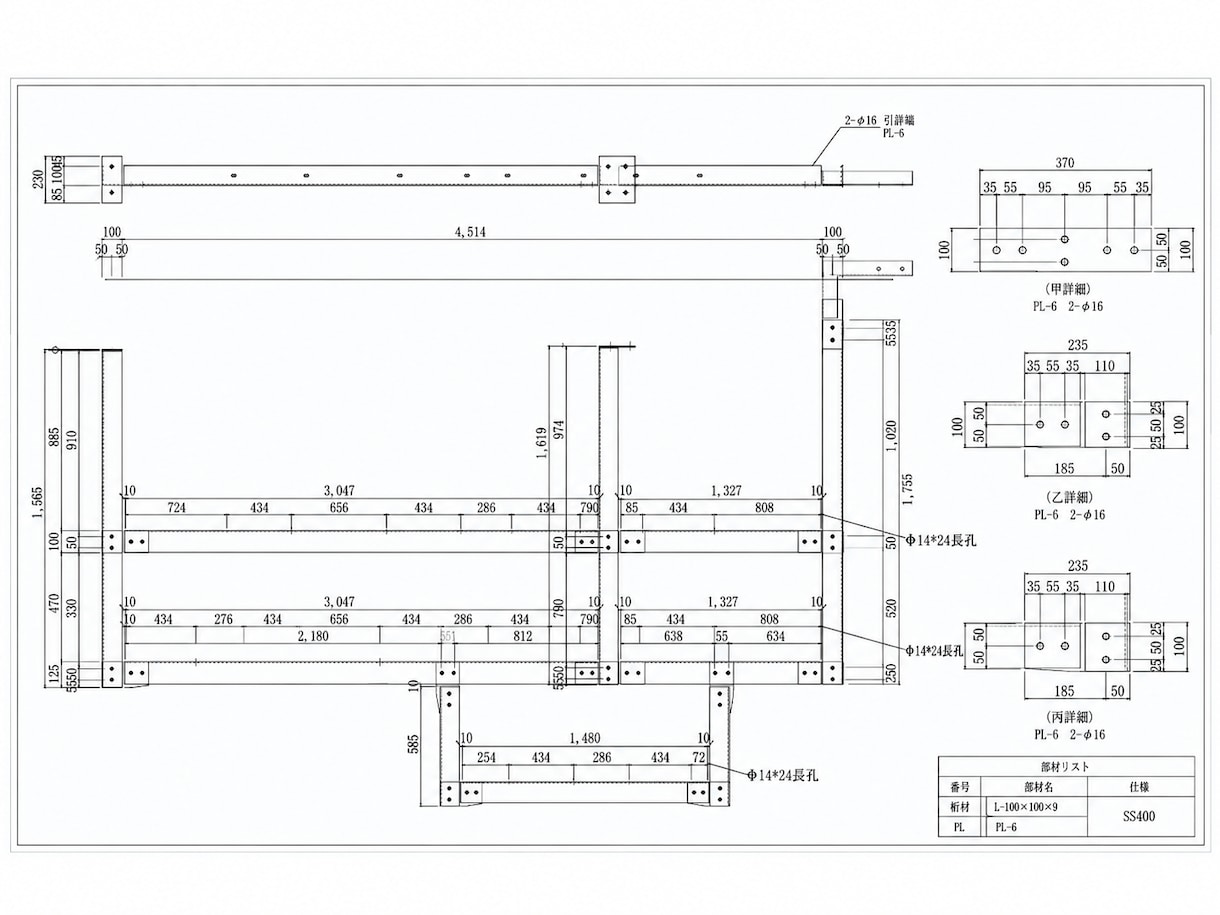

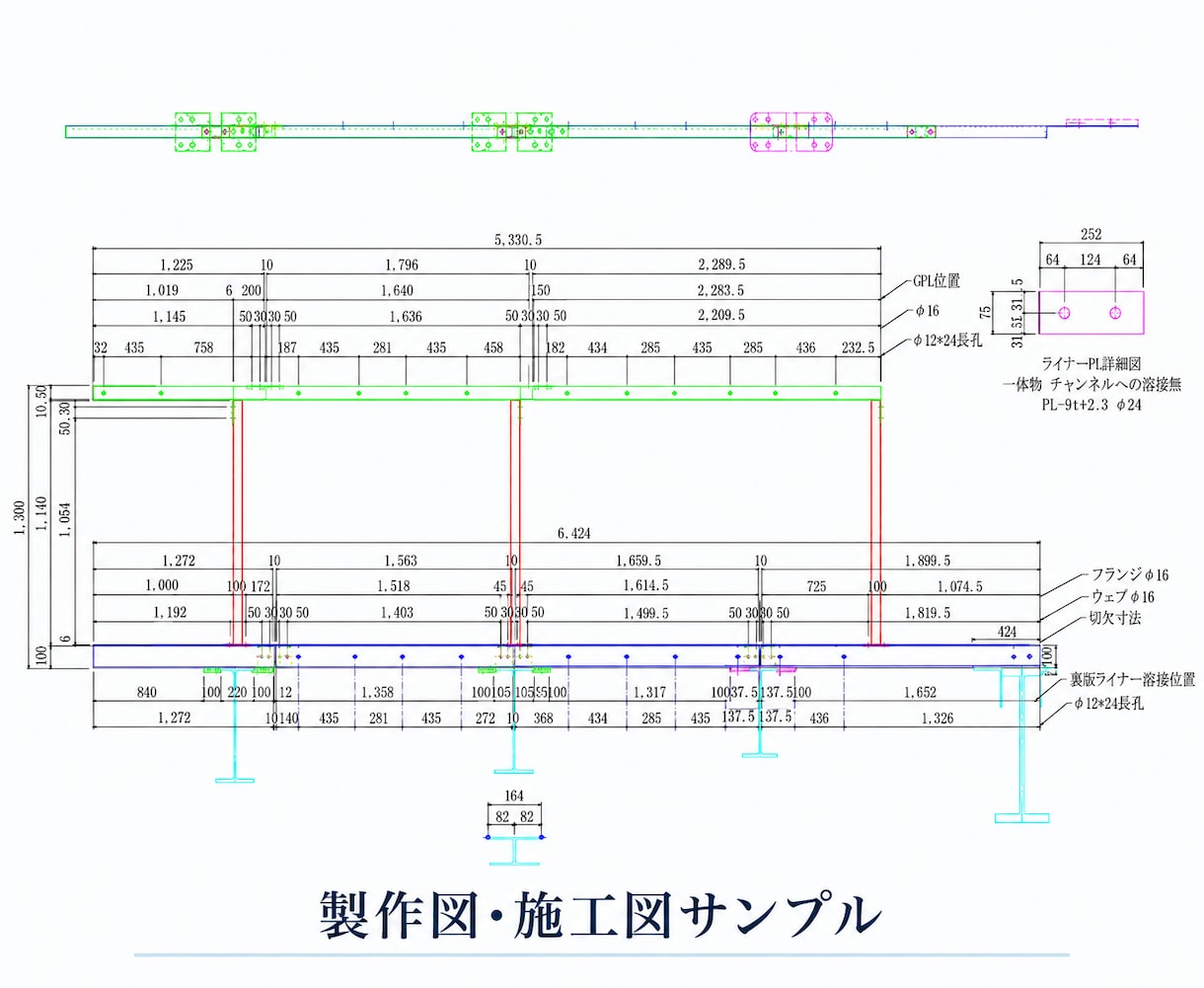

意匠図・構造図・現場資料・手書き図などをもとに、建築金物・鉄骨・階段まわり等の取合い・納まり図を作成します。 単純なCADトレースではなく、実際の製作・現場施工経験をもとに、 本体鉄骨と階段・踊り場の取合い 階段・踊り場・グレーチング等の納まり 梁・柱・スプライスとの干渉確認 レベル差、床厚、勾配等の整理 製作・施工しやすい納まりの検討 必要箇所の平面・断面・詳細図作成 などに対応します。 「図面上では成立しているが、現場で施工しにくい」 「どのように納めればいいか分からない」 「製作側・施工側に伝わる詳細図が欲しい」 といった場合もご相談ください。 現場での施工性、製作性を考慮しながら図面を作成します。 使用CADは Jw_cad です。 納品形式は JWW／PDF を基本とします。 簡易な納まり、取合い1～2箇所程度を想定しています。 図面範囲、資料量、納まりの複雑さによって作業量が大きく変わるため、基本的には資料を確認後にお見積もりいたします。
