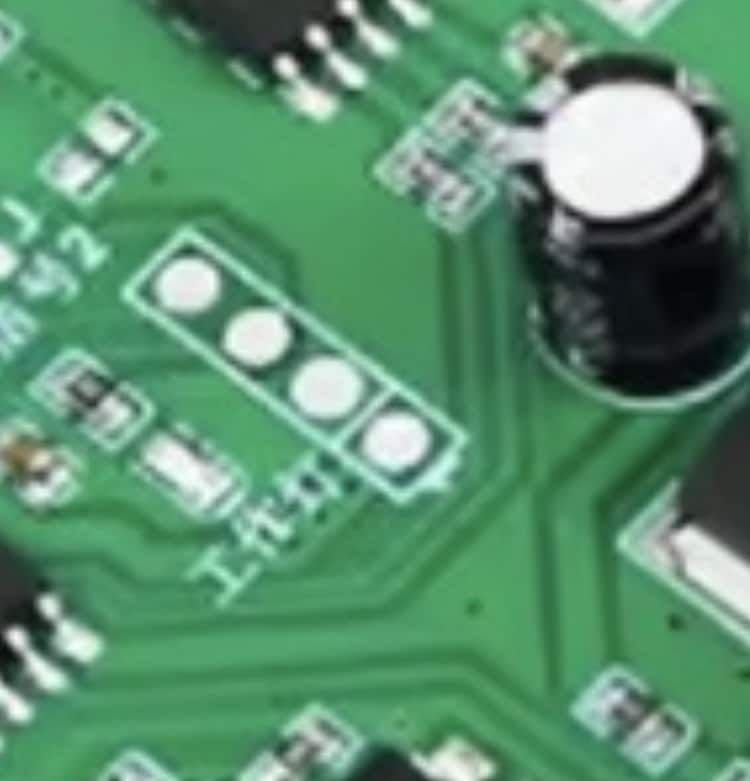

回路図をもとにプリント基板（PCB）を設計します

ご覧いただきありがとうございます。 本サービスでは、お客様からご提供いただいた回路図をもとに、プリント基板（PCB）の設計を行います。 回路図をご用意いただくことを条件に、低価格で基板設計を承ります！ 個人の電子工作や試作品の製作はもちろん、商用製品の開発にもご利用いただけます。 料金 基本利用5,000円 部品数1〜10 追加料金なし 部品数11〜20 追加利用2,000円 部品数21〜50 追加料金6,000円 部品数51〜要相談 【サービス内容】 * 回路図をもとにしたプリント基板の設計 * 電子部品の配置・配線パターンの作成 * 基板サイズや取付穴の位置調整 * ガーバーデータの作成 * 基板製造に必要なデータの納品 【納品方法】 通常は、完成した基板設計データをお渡しいたします。 また、ご希望のお客様には、追加料金にて実際のプリント基板を製造し、発送することも可能です。 ※ 最低枚数は5枚です。 ※お届けする基板は電子部品が実装されていない、基板単体（ベアボード）となります。 ※基板製造費用・送料などは別途お見積もりとなります。 【商用利用について】 商用利用可能です！ 設計した基板は、個人利用だけでなく、製品への組み込みや販売、量産などにもご利用いただけます。 商用利用による追加料金はいただきません。 【ご依頼時に必要なもの】 * 完成した回路図（必須） * 使用する電子部品の型番・仕様 * 希望する基板サイズ * 取付穴やコネクタの位置などの指定（必要な場合） 【注意事項】 * 回路図のご提供が必須となります。 * 回路図の新規作成は基本的に対応しておりません。 * 回路自体の動作保証はいたしかねます。 * 電子部品の実装・はんだ付けは対応しておりません。 * 複雑な回路や特殊な設計は対応できない場合があります。 * 基板製造をご希望の場合は、別途費用が発生します。 【ご購入前に】 基板のサイズや部品点数、設計の難易度によって料金が異なります。 ご購入前に回路図を添えて、お気軽にお見積もりをご相談ください。 できる限り低価格で、丁寧な対応を心がけております。 よろしくお願いいたします！
