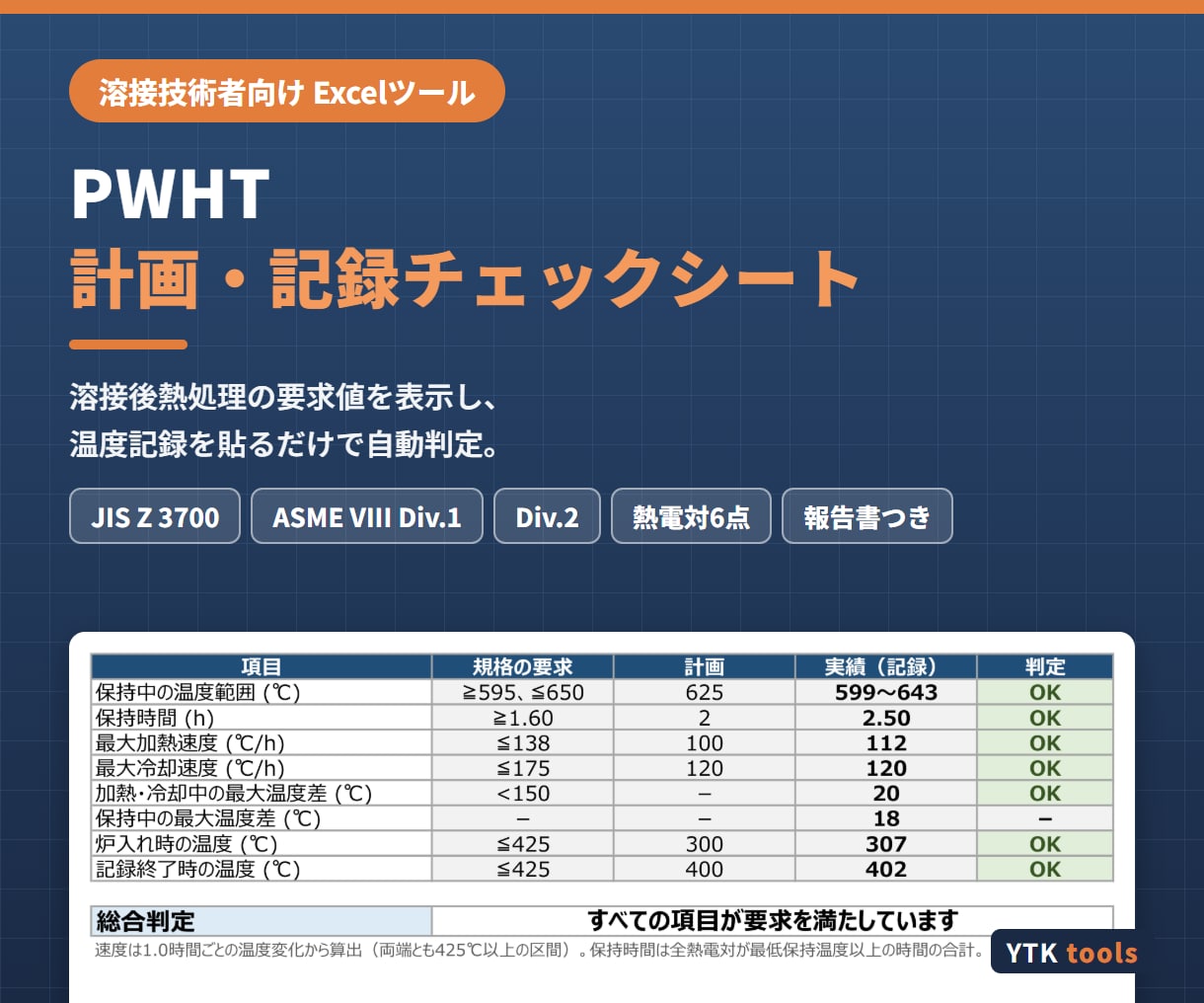

PWHTの計画と記録判定をExcelで自動化します

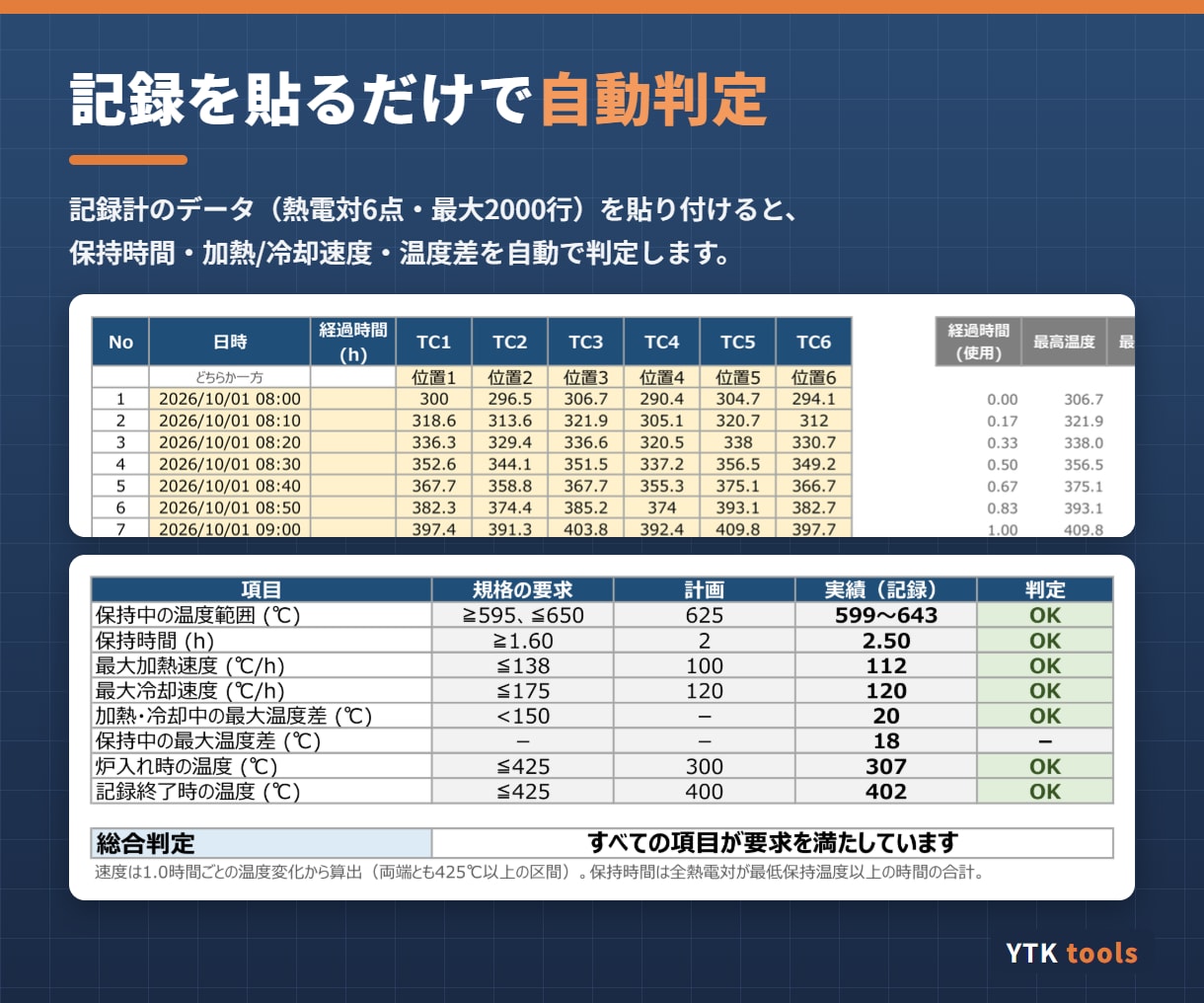

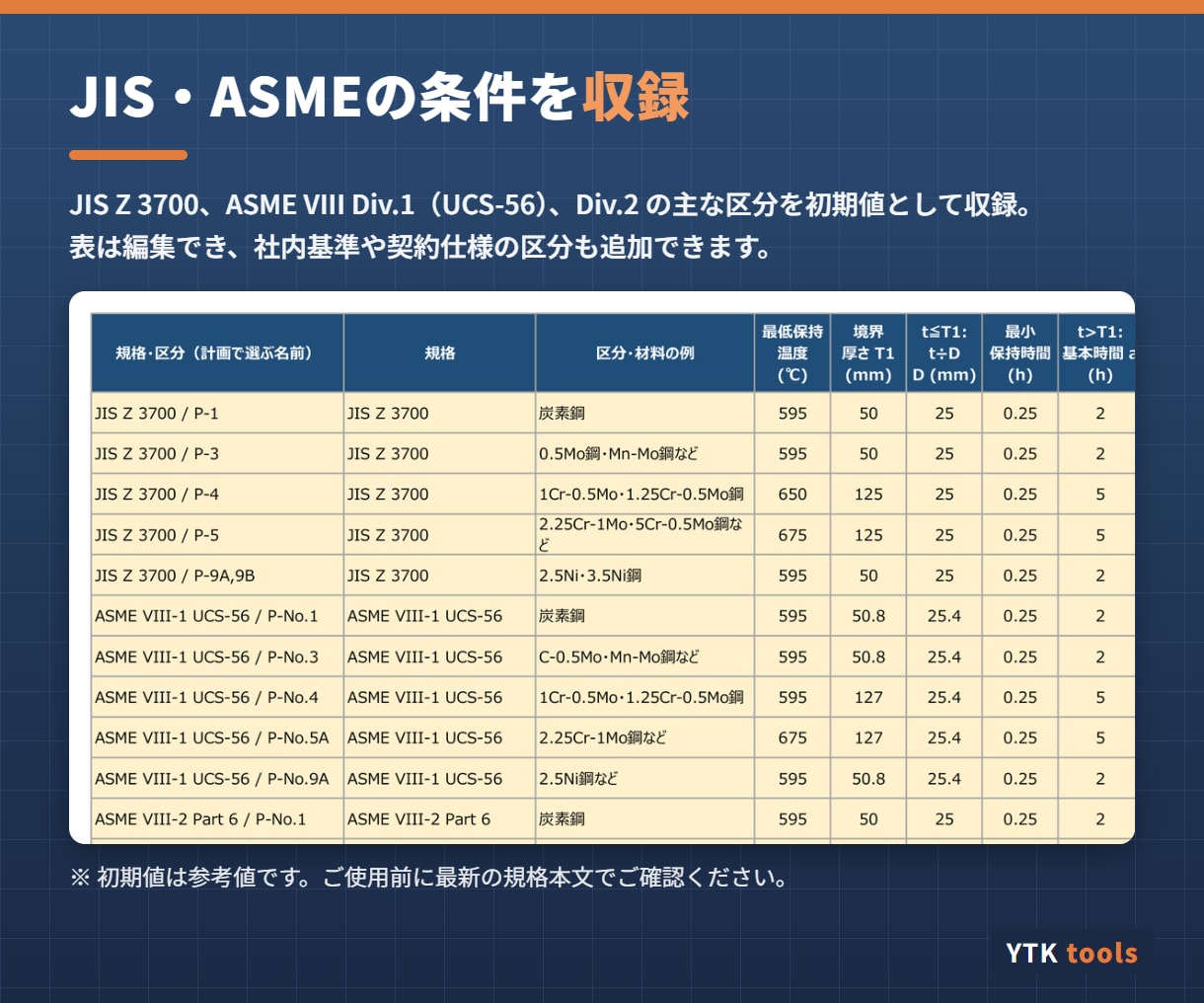

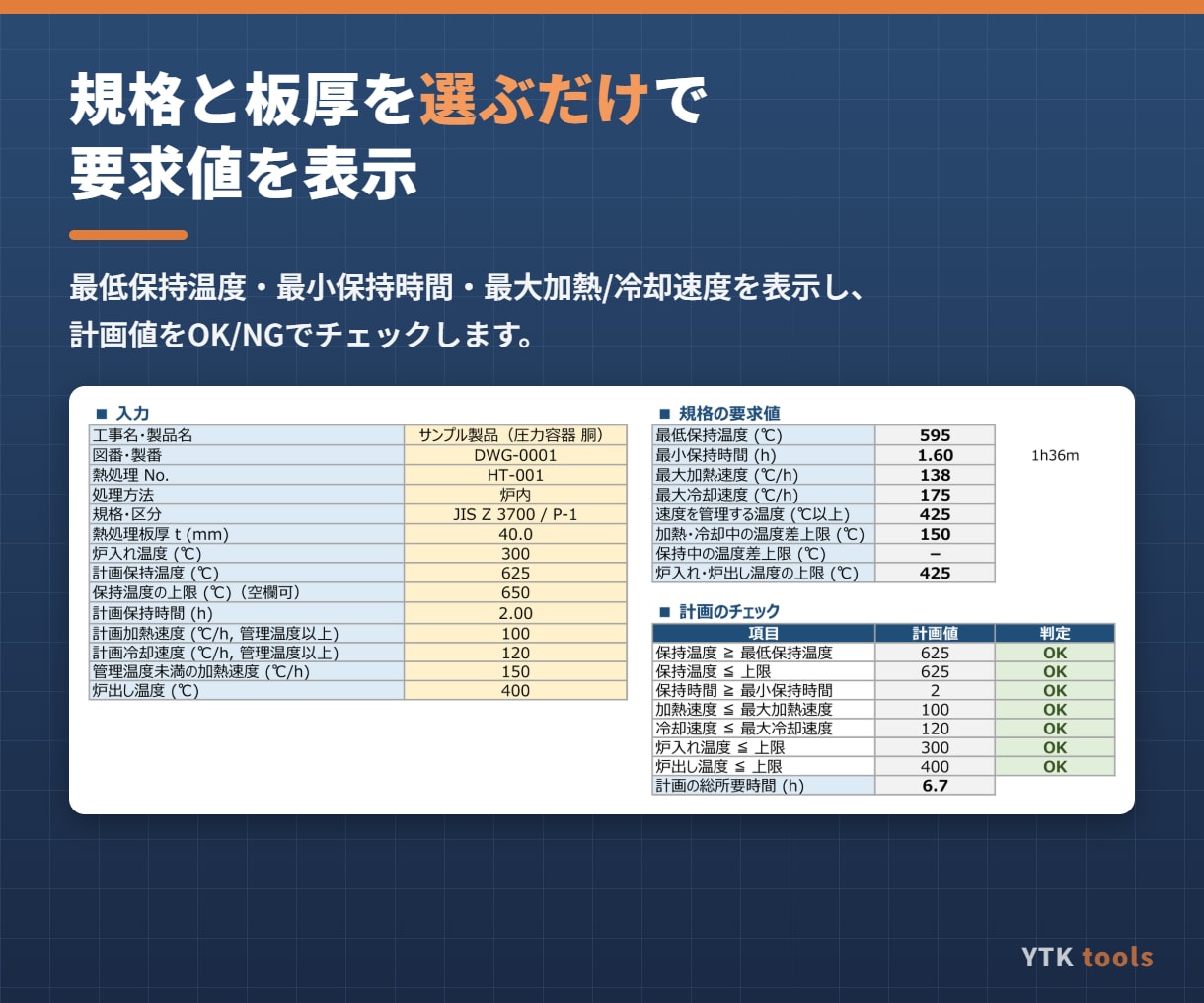

溶接後熱処理（PWHT）の「計画」と「温度記録の確認」を、1つのExcelファイルで行えるツールです。 規格・区分と板厚を選ぶだけで要求値を表示し、温度記録計のデータを貼り付けると、保持温度・保持時間・加熱/冷却速度などを自動で判定します。 溶接技術管理者（WES 特別級）が作成しました。 ■ こんな方におすすめ ・PWHTの計画を立てるたびに、規格の表から保持時間や速度を手計算している ・記録計のチャートを見ながら、加熱・冷却速度や保持時間を目で確認している ・熱処理記録の確認結果を、毎回同じ形式で報告書に残したい ・外注先の熱処理記録を受け入れるときのチェックを効率化したい ■ 主な機能 ・規格・区分と熱処理板厚 t を選ぶと、最低保持温度・最小保持時間・最大加熱速度・最大冷却速度を表示 ・計画値（保持温度・保持時間・加熱/冷却速度・炉入れ/炉出し温度）をOK/NGで判定し、計画の温度-時間線図を描画 ・温度記録計のデータ（日時または経過時間、熱電対6点まで、最大2000行）を貼り付けるだけで実績を自動判定 ・判定項目：保持中の温度範囲、保持時間、最大加熱速度、最大冷却速度、加熱・冷却中と保持中の温度差、炉入れ・記録終了時の温度 ・加熱/冷却速度は「1時間ごとの温度変化」など、算出幅を指定して計算（記録間隔が細かくても判定がぶれません） ・規格の要求・計画・実績を並べた判定・報告書（グラフ・押印欄つき、A4 1枚） ■ 収録している規格・区分（初期値） ・JIS Z 3700：P-1、P-3、P-4、P-5、P-9A/9B ・ASME Section VIII Div.1（UCS-56）：P-No.1、3、4、5A、9A ・ASME Section VIII Div.2：P-No.1、3、4、5A、9A ・社内基準や契約仕様に合わせて、ユーザー定義の区分を追加できます ■ 仕様・動作環境 ・Excelファイル（.xlsx）。マクロは使っていません ・Windows版 Microsoft Excel 2016以降／Microsoft 365 ・ご購入者のお名前（会社名）を記入したライセンス入りファイルをお届けします ・社内でのコピー・共有は自由です（社外への再配布はご遠慮ください） ・入力セル以外は保護しています（数式の改変・抽出はご遠慮ください） ■ ご購入の流れ 1. ご購入後、ライセンスに記載するお名前（会社名）をトークルームでお知らせください 2. お名前入りのファイルをトークルームでお届けします 3. 使い方はファイル内の「使い方」シートをご覧ください ■ ご注意 ・規格条件の初期値は、公開情報をもとにした参考値です。規格の版や免除条件・代替条件（低温長時間保持など）は反映していません。ご使用前に、最新の規格本文と契約・WPSの要求でご確認ください（表の値は編集できます） ・判定は記録確認を補助するものです。最終的な合否は、担当者が記録を確認してご判断ください ・ファイルの性質上、ご購入後のキャンセル・返金はお受けできません。ご不明な点は購入前にご質問ください
