肉盛溶接の希釈計算Excelツールを提供します

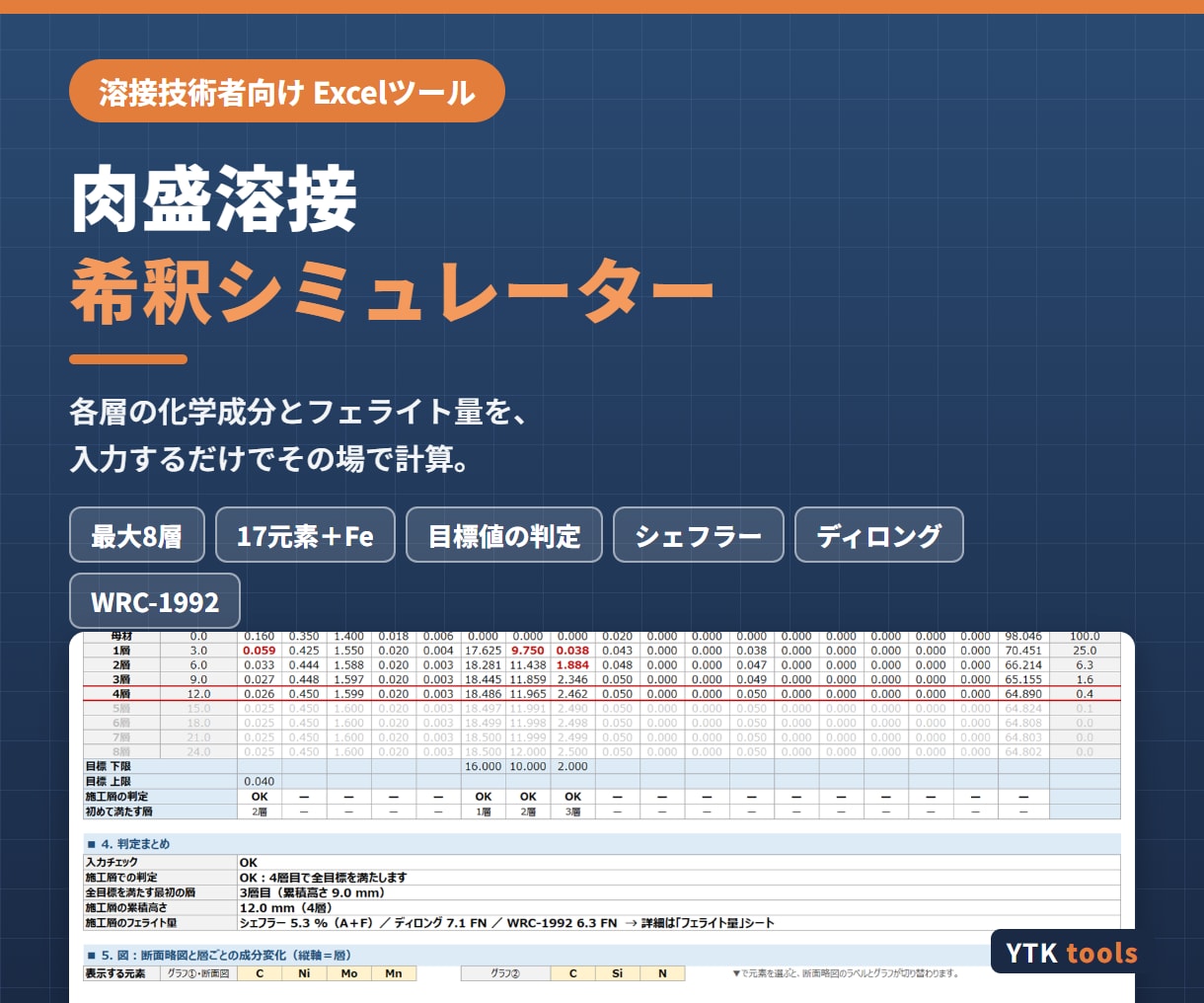

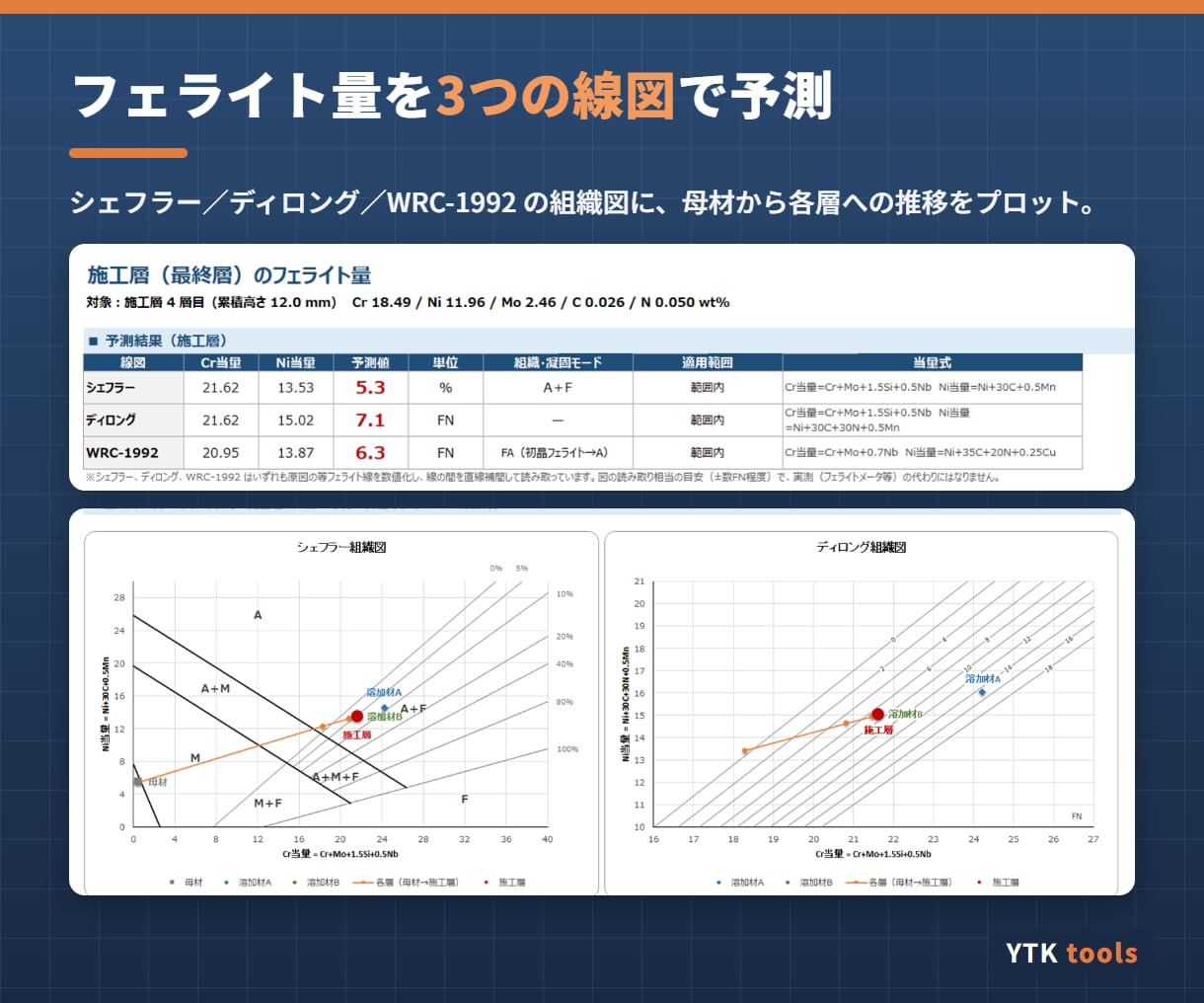

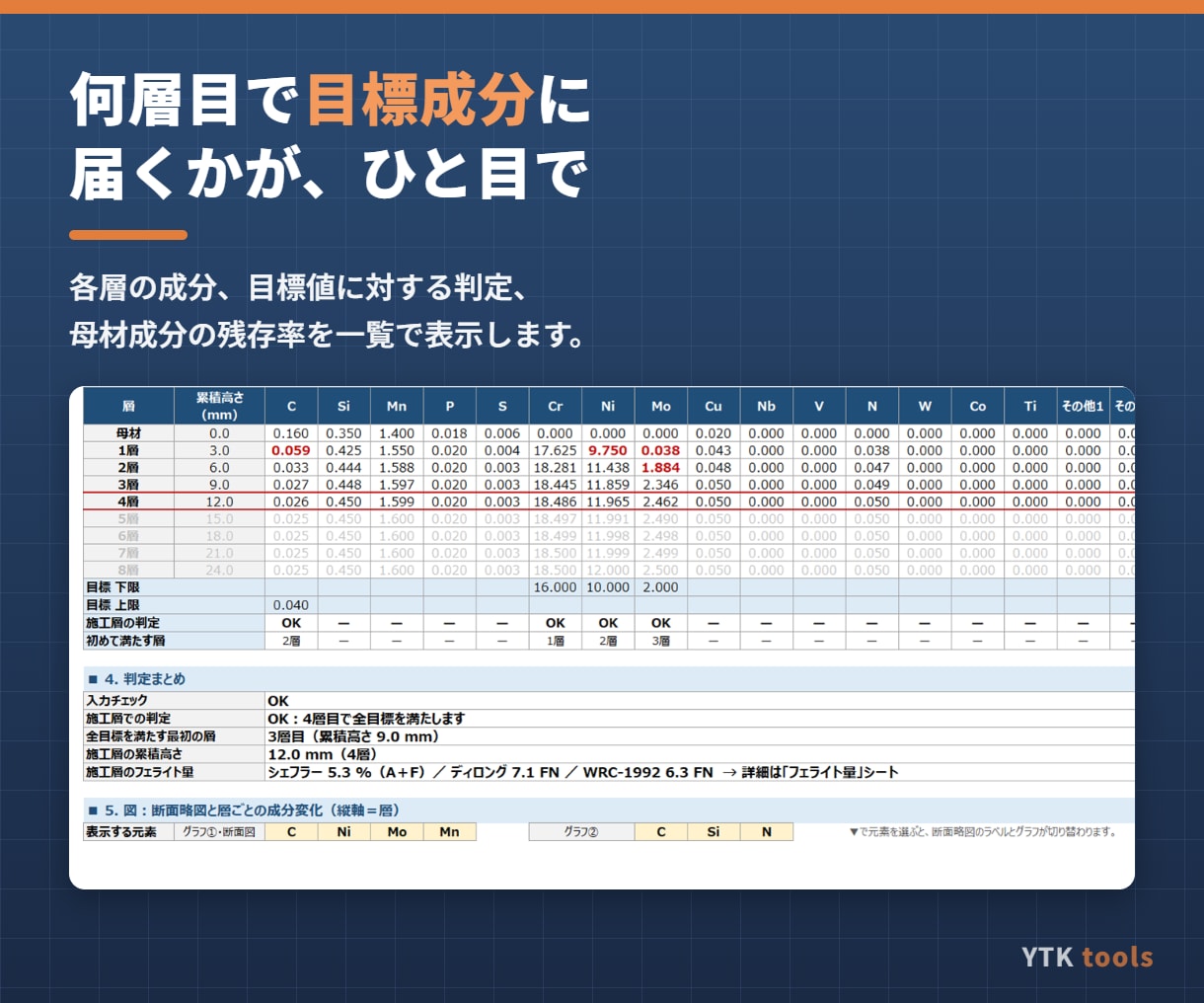

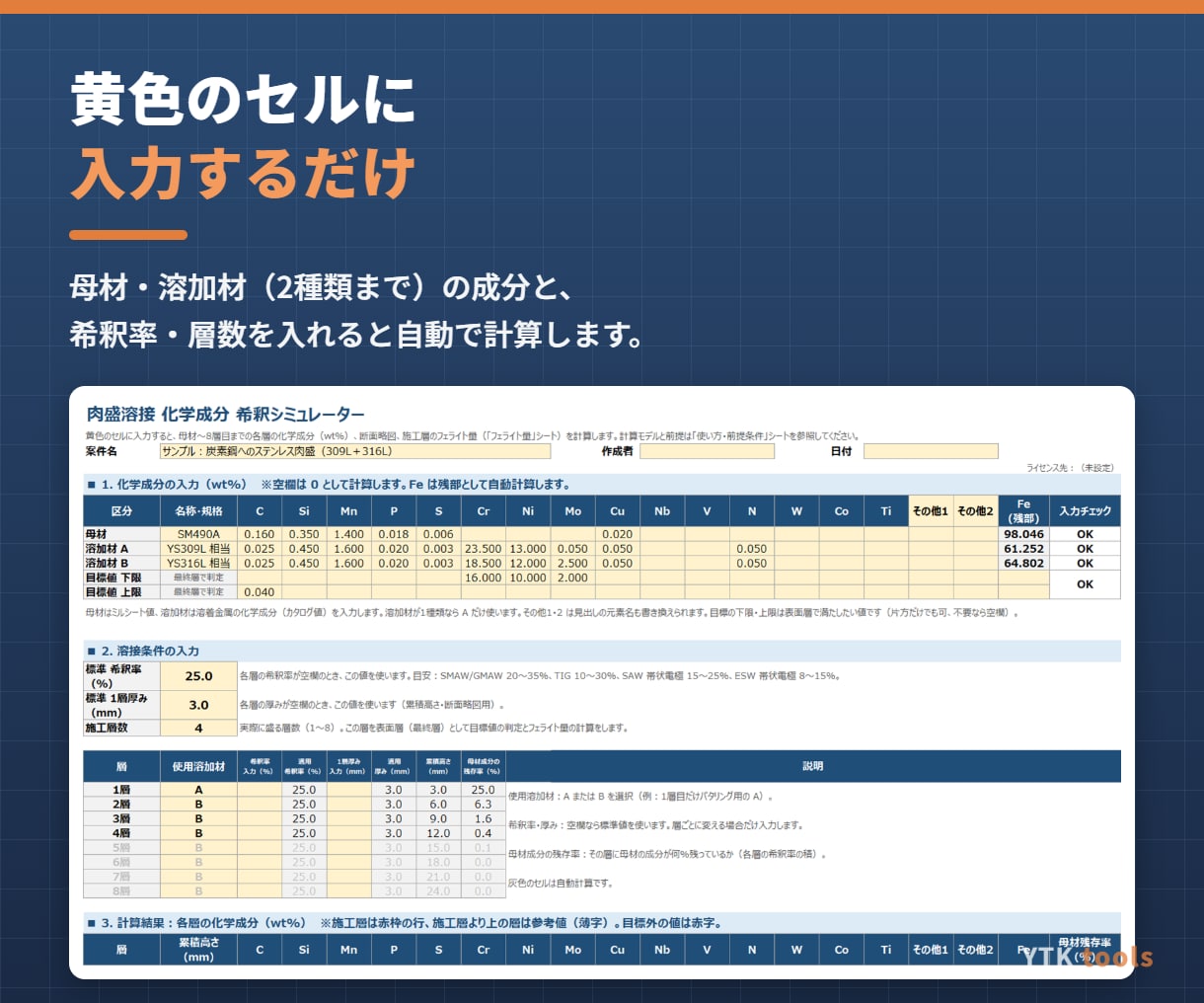

肉盛溶接（クラッド・バタリング・硬化肉盛など）で、「何層盛れば目標の成分になるか」を Excelで計算できるツール「肉盛溶接 化学成分 希釈シミュレーター」です。 母材と溶加材の成分、希釈率、層数を入力するだけで、各層の化学成分とフェライト量を表示します。 ■ こんな方におすすめ ・施工要領や施工計画で、層数や溶加材の組み合わせを検討している ・希釈計算を毎回手計算や自作の表でやっていて、確認に時間がかかる ・シェフラー図やWRC図に点を打つ作業を省きたい ■ 主な機能 ・母材～8層目までの化学成分（wt%）を計算（17元素＋Fe。元素名を変えられる欄が2つ） ・溶加材は2種類まで。層ごとに使い分けられます（1層目だけバタリング材、など） ・希釈率と1層厚みは、標準値のほか層ごとの個別指定も可能 ・目標値（下限・上限）に対する判定と、「初めて目標を満たす層」の表示 ・母材成分の残存率、累積高さ、断面略図、層ごとの成分変化グラフ ・施工層のフェライト量を、シェフラー／ディロング／WRC-1992 の3つで予測 ・各組織図に、母材から各層への推移と溶加材の位置をプロット ■ 計算の考え方 ・第n層の成分 ＝ 希釈率 × 直下の層の成分 ＋（1 − 希釈率）× 溶加材の成分 ・フェライト量は、各線図の等フェライト線を数値化し、線の間を補間して読み取っています ・計算モデルと前提条件は、ファイル内の「使い方・前提条件」シートに記載しています ■ ご注意 ・計算結果は施工計画・検討用の目安です。製品の合否は、化学分析やフェライト量測定などの実測値でご判断ください ・均一混合を仮定しており、アークでの酸化消耗や窒素の吸収などは考慮していません ■ 動作環境 ・Windows版 Microsoft Excel（2016以降／Microsoft 365） ・マクロは使っていません（.xlsx）。数式とグラフだけで動きます ・Mac版Excel、Googleスプレッドシート、互換ソフトでの動作は確認していません ■ お届けするもの ライセンス先（ご購入者名）を記入したExcelファイル1点を、トークルームでお送りします。 使い方はファイル内のシートに記載しています。 ■ ご利用範囲と禁止事項 ・ご購入1件につき、ライセンス先の個人、または1つの事業所内でお使いいただけます ・ファイルおよびその複製・改変版の再配布・転売・貸与・公開は禁止です ・入力セル以外は保護しています。保護の解除、数式・線図データの抽出や改変はご遠慮ください ■ サポート ・使い方のご質問や不具合のご連絡は、トークルームで承ります ・不具合は、トークルームが開いている間、無償で修正版をお送りします。 お受け取り後、動作をご確認のうえ、取引を完了してください ・取引完了後のご相談や、機能の追加・自社向けの変更などのご要望は、 見積り相談からご連絡ください。内容を伺ってお見積りします
