<サービス紹介>
下記のお悩みを解決します
●電子工作の基礎から学びたいが、何から始めれば良いか分からない
●回路設計についての専門的な知識が必要なプロジェクトがある
●仕様変更が必要な場合に柔軟に対応してほしい
●アイディアを実際に動くものにしたい
<サービスの特徴>
●個人様限定でお受けいたしております
●物の作り方や発注方法を丁寧にお教えしますので、電子工作が全くわからなくても安心です
●回路設計も行い、あなたのプロジェクトをサポートします
●最大5回までの仕様変更を受け付けており、柔軟に対応可能です
●回路設計から外装デザイン、モデリングまで一括で承ります
●すべてのデータはJLCPCBで製造できます
●発注代行も行います(部品費用は別途いただきます)
<サービスの流れの例>
step1 依頼内容のご確認
step2 ご希望の仕様や要件のヒアリング
step3 回路設計を開始し、資料の作成
step4 完成した設計資料をお渡しし、内容の確認
step5 仕様変更の確認や最終調整を実施
私は高校を卒業後、エンジニアとしての道を歩み、その後大学に進学しました。現在は学生としてこれまでの経験を生かし、皆様のプロジェクトをサポートしています。あなたのアイデアを形にするお手伝いをさせていただければ幸いです。
あまりにも大規模な回路になってくると対応しかねる場合がございますのであらかじめご了承ください

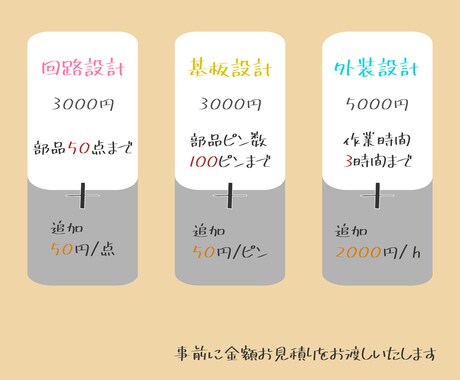

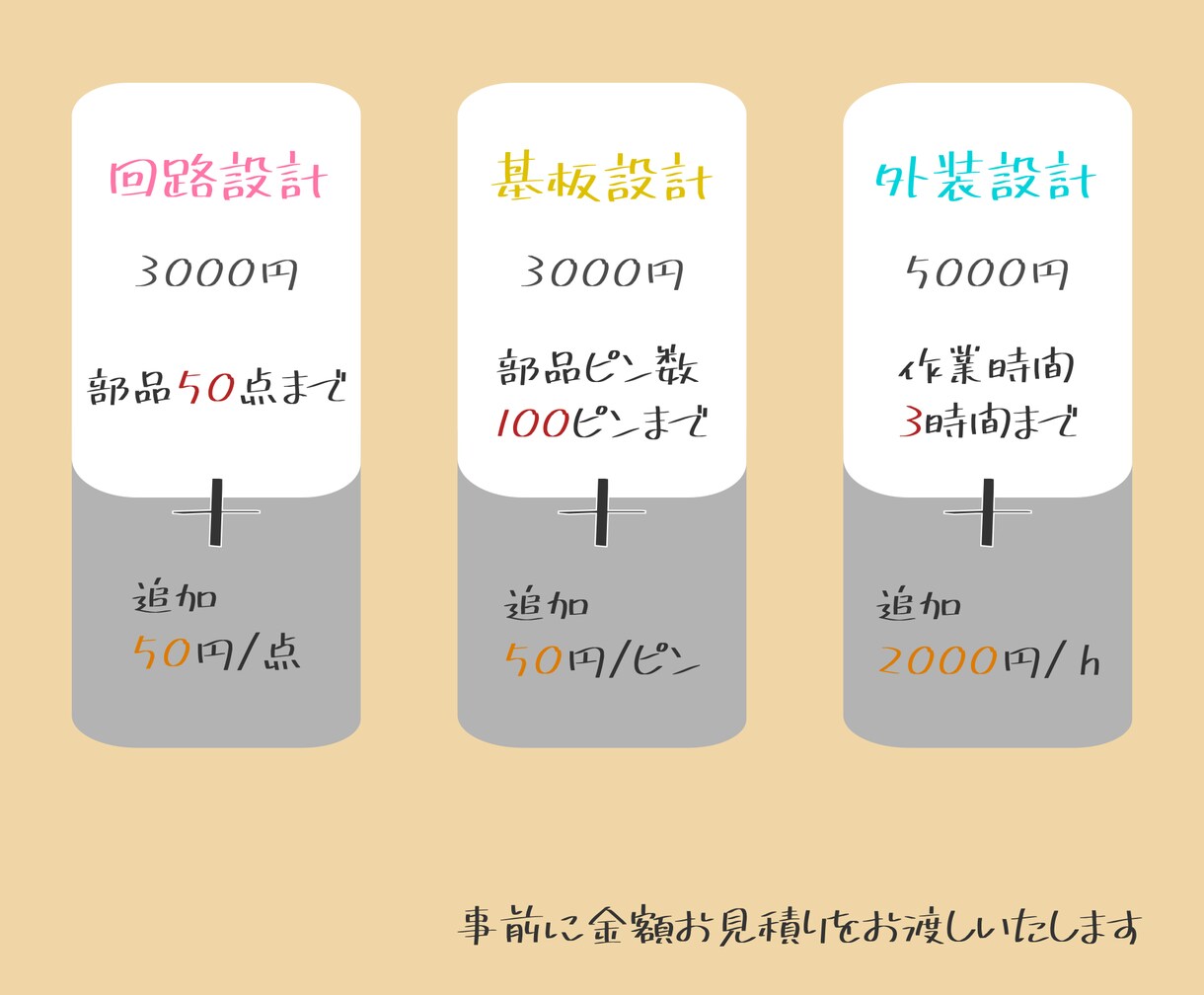

サービス金額
・相談費用と見積もり費用、基本費用でございます
回路設計
・部品点数50点まででしたら金額変更はありません
・50点を超える場合は1点50円でお受けいたします
・合計の部品点数が500を超えるようなものは対応しかねます

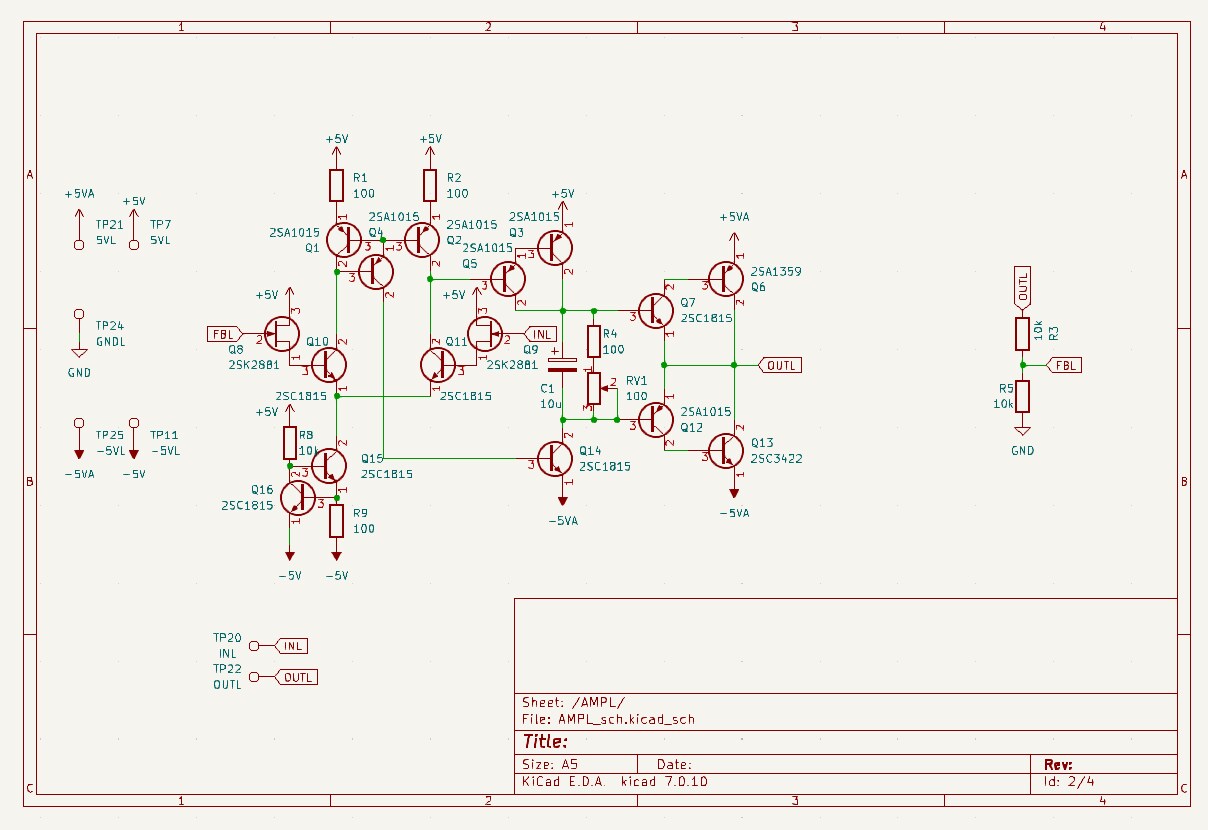

・回路図のPDFファイルとネットリストのNETファイルをお渡しいたします
※抵抗器一つで1点
基板設計
・合計の部品ピン数が100ピンまででしたら金額変更はありません
・100ピンを超える場合は1ピン50円でお受けいたします
・6層基板以上、合計の部品ピン数が1000を超えるようなものは対応しかねます
・ガーバーファイルをお渡しいたします
※抵抗器一つで2ピン
外装設計
・基本定額です
・作業時間が3時間を超えるような規模のモデリングは当方の作業時間×2000円とさせていただきます
・STEPファイルをお渡しいたします
設計データはJLCPCBで発注することを想定しています
