電子基板の量産の手修正、試作基板の手修正します

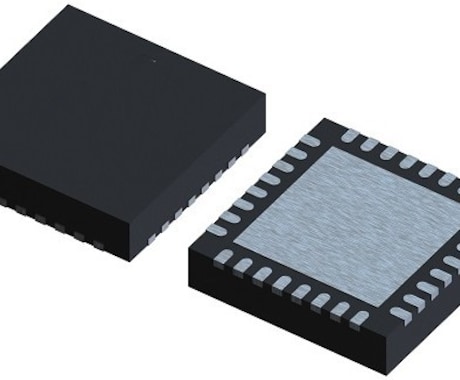

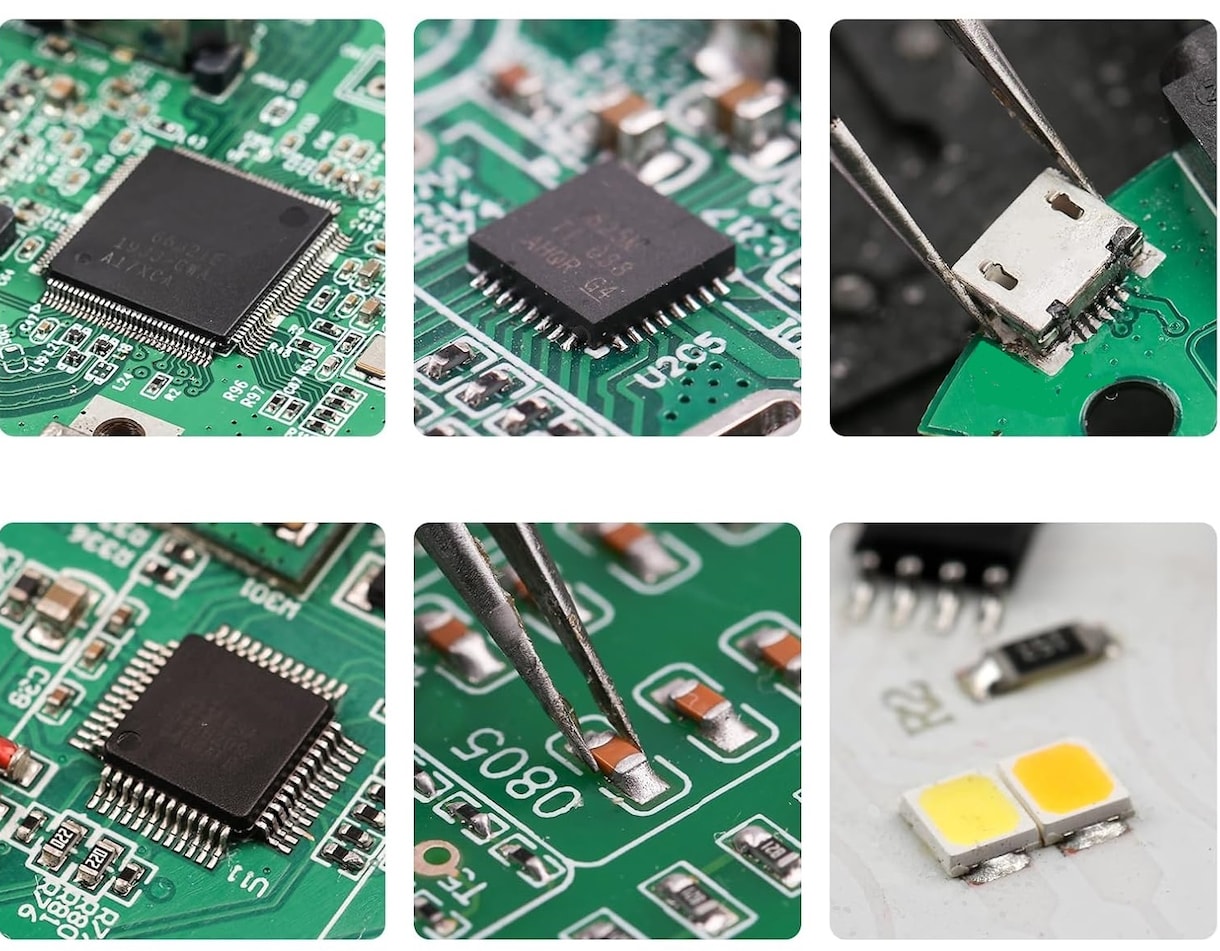

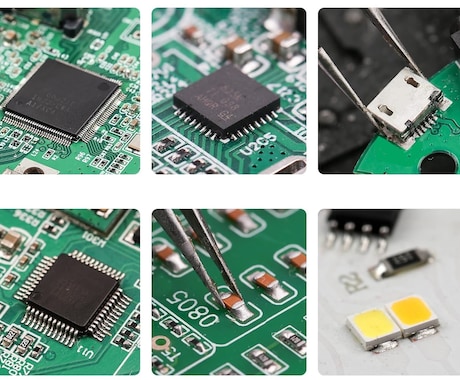

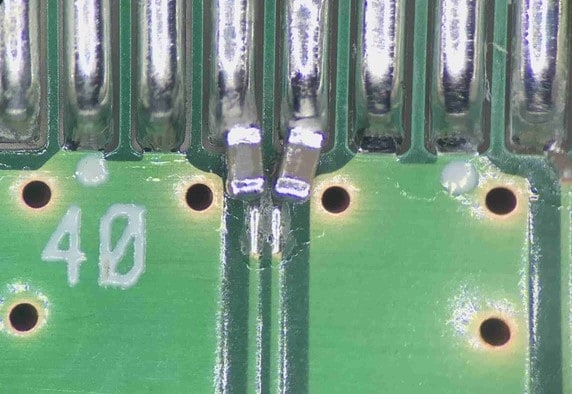

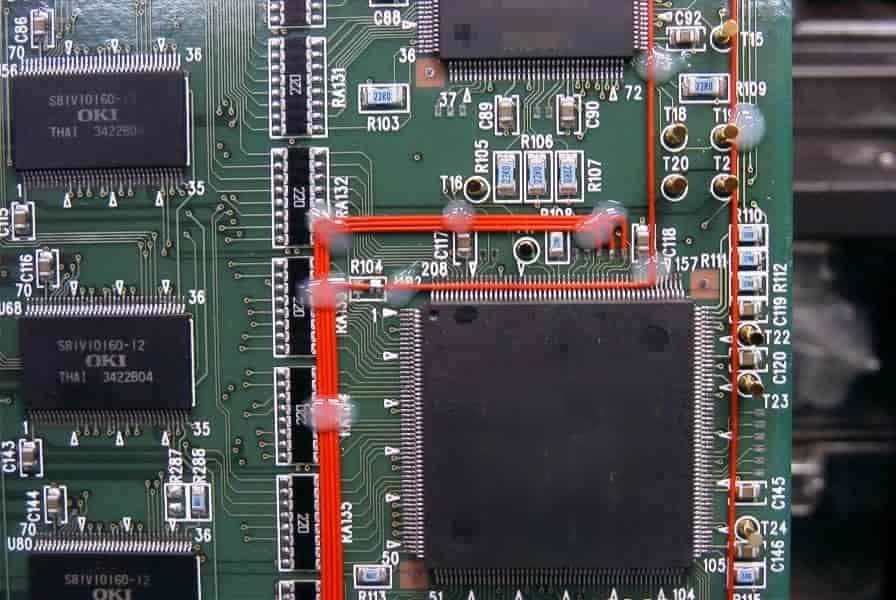

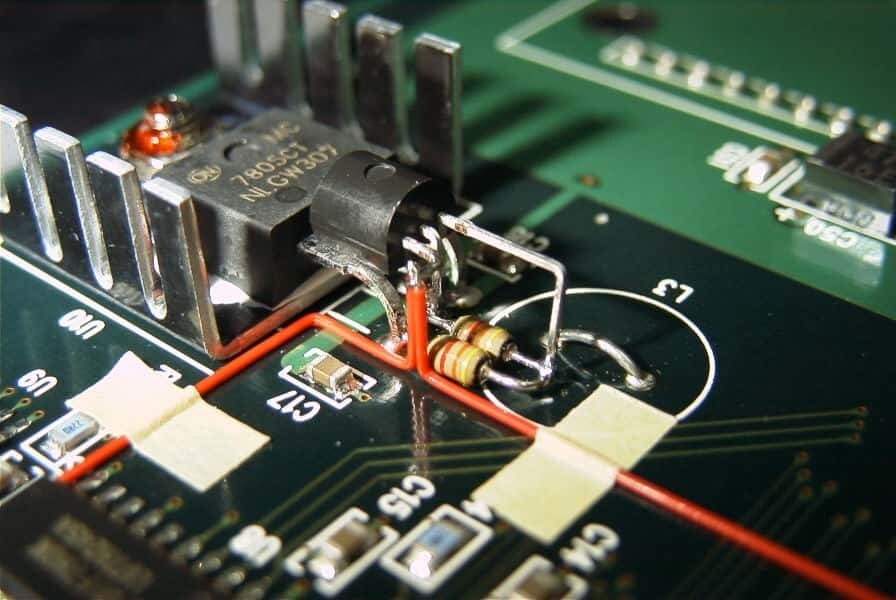

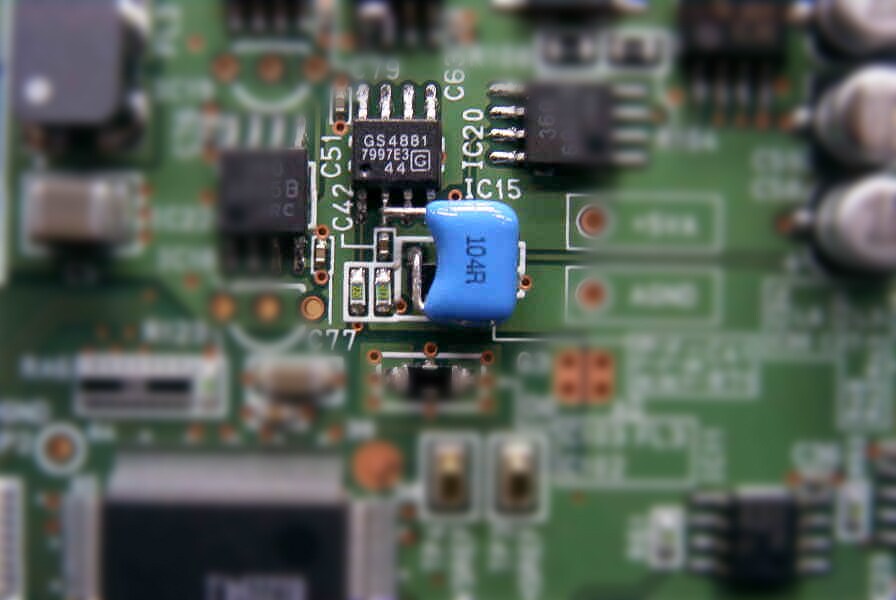

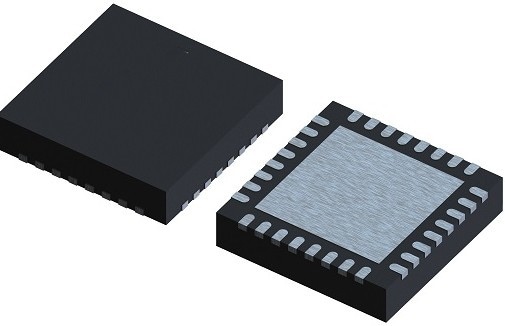

リードワイヤーやポリウレタン線を用いた配線の直し。パターンカット。DIP部品、SOP表面実装、端子、コネクター、チップ部品など交換リペアなど行なえます。 QFN(Quad Flat Non-leaded package)リードがない、代わりに電極パッドが接続用の端子として用意されたパッケージまで対応可能です。 （リフローが必要なBGA大型チップやType-C USB端子等の実装、など手はんだ不可能対応はできかねますのでご了承ください） お客様の要求により有鉛はんだ(共晶はんだ)、RoHS2無鉛はんだ対応で可能です。 修正が必要な箇所は、回路図や実装図、写真などを以てご指示下さい。 出来る限り修理後動作確認行いますが基板単体の場合なとの時の環境・治具などについてはお客様とご相談の上対応させて頂きます。 ※電波法や電気用品安全法等に違反するような製品の組立、修理はお断り致します。 配送が伴う出品になります。 当方への配送は元払いにてお願いします。また当方から購入者様への配送は基本的に着払いにてお送り致します。
