非常照明設備
記事
デザイン・イラスト
エレキャド2023
2024/01/05 22:25
非常照明といえば天井高さです

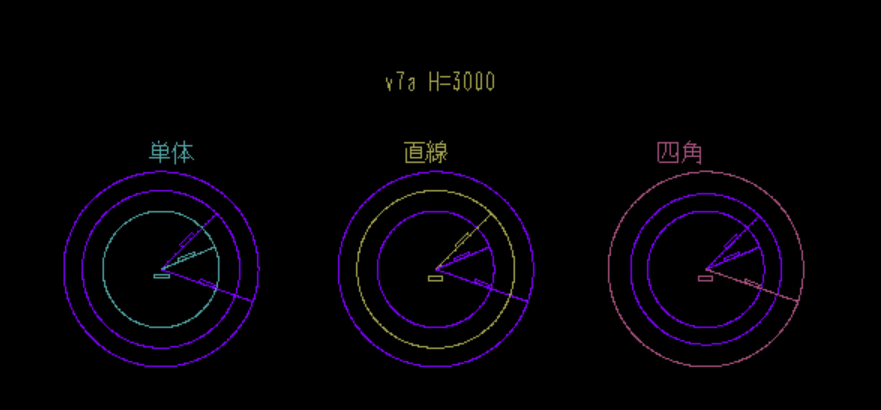

fasは天井プロットに範囲円を付けることが出来ます
放送はTfasの範囲円を使いますが、非常照明の範囲円は手作りしています。
青紫は補助図形なので画面上では見えるけど印刷はされません
Tfasの画面上で見ると範囲円に覆われていて眩暈がします笑
Tfasの範囲円だと天井高さを間違えて配置していることに気づかず、確認作業に手間がかかるのでこの形で落ち着きました。
総合図の配置の際に参考にするためのものなのですが、お客様には喜ばれています。
#電気設備
#CAD
#tfas
#建設
#図面
エレキャド2023
電気設備CADオペレーター / 女性
